sentinel基础原理

来自杨三超wiki

1、Sentinel是什么

Sentinel 是面向分布式服务架构的轻量级流量控制框架，主要以流量为切入点，从流量控制、熔断降级、系统负载保护等多个维度来帮助您保护服务的稳定性。

github：https://github.com/alibaba/Sentinel

star：7000+

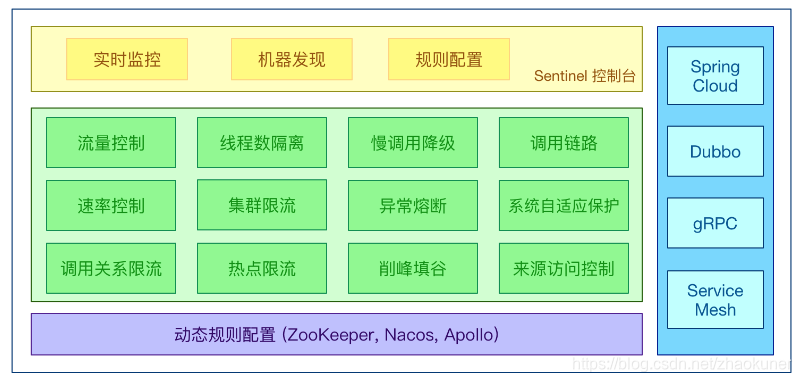

2、特点

• 丰富的应用场景：Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。
• 完备的实时监控：Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据，甚至 500 台以下规模的集群的汇总运行情况。
• 广泛的开源生态：Sentinel 提供开箱即用的与其它开源框架/库的整合模块，例如与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。
• 完善的 SPI 扩展点：Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

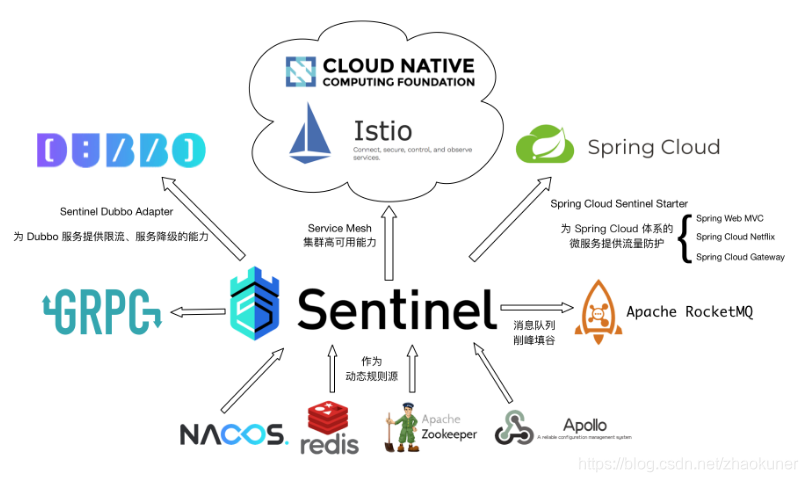

  开源生态

Sentinel 分为两个部分:

• 核心库（Java 客户端）不依赖任何框架/库，能够运行于所有 Java 运行时环境，同时对 Dubbo / Spring Cloud 等框架也有较好的支持。
• 控制台（Dashboard）基于 Spring Boot 开发，打包后可以直接运行，不需要额外的 Tomcat 等应用容器。

3、详细介绍

3.1 介绍

• Sentinel 介绍

Sentinel 基本概念 资源 资源是 Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容，例如，由应用程序提供的服务，或由应用程序调用的其它应用提供的服务，甚至可以是一段代码。在接下来的文档中，我们都会用资源来描述代码块。 只要通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel 保护起来。大部分情况下，可以使用方法签名，URL，甚至服务名称作为资源名来标示资源。 规则 围绕资源的实时状态设定的规则，可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整。

3.2 实现原理

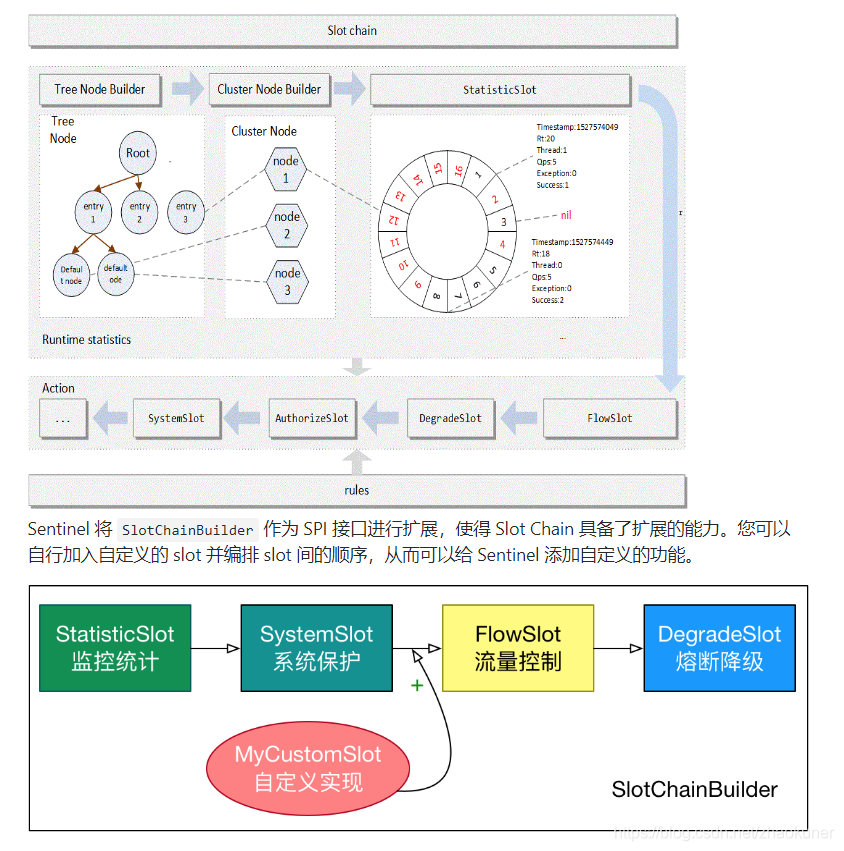

• 工作原理

NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；

ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；

StatisticSlot 则用于记录、统计不同纬度的 runtime 指标监控信息；

FlowSlot 则用于根据预设的限流规则以及前面 slot 统计的状态，来进行流量控制；

AuthoritySlot 则根据配置的黑白名单和调用来源信息，来做黑白名单控制；

DegradeSlot 则通过统计信息以及预设的规则，来做熔断降级；

SystemSlot 则通过系统的状态，例如 load1 等，来控制总的入口流量；



3.3  功能

3.3.1  流量控制

• 流量控制

流量控制（flow control），其原理是监控应用流量的 QPS 或并发线程数等指标，当达到指定的阈值时对流量进行控制，以避免被瞬时的流量高峰冲垮，从而保障应用的高可用性。 FlowSlot 会根据预设的规则，结合前面 NodeSelectorSlot、ClusterNodeBuilderSlot、StatisticSlot 统计出来的实时信息进行流量控制。 限流的直接表现是在执行 Entry nodeA = SphU.entry(resourceName) 的时候抛出 FlowException 异常。FlowException 是 BlockException 的子类，您可以捕捉 BlockException 来自定义被限流之后的处理逻辑。 同一个资源可以创建多条限流规则。FlowSlot 会对该资源的所有限流规则依次遍历，直到有规则触发限流或者所有规则遍历完毕。 一条限流规则主要由下面几个因素组成，我们可以组合这些元素来实现不同的限流效果： resource：资源名，即限流规则的作用对象 count: 限流阈值 grade: 限流阈值类型（QPS 或并发线程数） limitApp: 流控针对的调用来源，若为 default 则不区分调用来源 strategy: 调用关系限流策略 controlBehavior: 流量控制效果（直接拒绝、Warm Up、匀速排队）

3.3.2 熔断降级

• 熔断降级

除了流量控制以外，对调用链路中不稳定的资源进行熔断降级也是保障高可用的重要措施之一。由于调用关系的复杂性，如果调用链路中的某个资源不稳定，最终会导致请求发生堆积。 Sentinel 熔断降级会在调用链路中某个资源出现不稳定状态时（例如调用超时或异常比例升高），对这个资源的调用进行限制，让请求快速失败，避免影响到其它的资源而导致级联错误。 当资源被降级后，在接下来的降级时间窗口之内，对该资源的调用都自动熔断（默认行为是抛出 DegradeException）。   降级策略 我们通常用以下几种方式来衡量资源是否处于稳定的状态： 平均响应时间 (DEGRADE_GRADE_RT)：当 1s 内持续进入 5 个请求，对应时刻的平均响应时间（秒级）均超过阈值（count，以 ms 为单位），那么在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地熔断（抛出 DegradeException）。 注意 Sentinel 默认统计的 RT 上限是 4900 ms，超出此阈值的都会算作 4900 ms，若需要变更此上限可以通过启动配置项 -Dcsp.sentinel.statistic.max.rt=xxx 来配置。   异常比例 (DEGRADE_GRADE_EXCEPTION_RATIO)：当资源的每秒请求量 >= 5，并且每秒异常总数占通过量的比值超过阈值（DegradeRule 中的 count）之后，资源进入降级状态，即在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地返回。 异常比率的阈值范围是 [0.0, 1.0]，代表 0% - 100%。   异常数 (DEGRADE_GRADE_EXCEPTION_COUNT)：当资源近 1 分钟的异常数目超过阈值之后会进行熔断。注意由于统计时间窗口是分钟级别的，若 timeWindow 小于 60s，则结束熔断状态后仍可能再进入熔断状态。



3.3.3 热点参数限流

• 热点参数限流

何为热点？热点即经常访问的数据。很多时候我们希望统计某个热点数据中访问频次最高的 Top K 数据，并对其访问进行限制。比如： 商品 ID 为参数，统计一段时间内最常购买的商品 ID 并进行限制 用户 ID 为参数，针对一段时间内频繁访问的用户 ID 进行限制   热点参数限流会统计传入参数中的热点参数，并根据配置的限流阈值与模式，对包含热点参数的资源调用进行限流。热点参数限流可以看做是一种特殊的流量控制，仅对包含热点参数的资源调用生效。 Sentinel 利用 LRU 策略统计最近最常访问的热点参数，结合令牌桶算法来进行参数级别的流控。

3.3.4 系统自适应限流

• 系统自适应限流

注：这种系统自适应算法对于低 load 的请求，它的效果是一个“兜底”的角色。对于不是应用本身造成的 load 高的情况（如其它进程导致的不稳定的情况），效果不明显。

扩展阅读：TCP BBR https://www.zhihu.com/question/53559433

3.3.5 黑白名单

• 黑白名单控制

规则配置 黑白名单规则（AuthorityRule）非常简单，主要有以下配置项： resource：资源名，即限流规则的作用对象 limitApp：对应的黑名单/白名单，不同 origin 用 , 分隔，如 appA,appB strategy：限制模式，AUTHORITY_WHITE 为白名单模式，AUTHORITY_BLACK 为黑名单模式，默认为白名单模式



3.4 控制台

• 控制台

Sentinel 控制台最少应该包含如下功能: 查看机器列表以及健康情况：收集 Sentinel 客户端发送的心跳包，用于判断机器是否在线。 监控 (单机和集群聚合)：通过 Sentinel 客户端暴露的监控 API，定期拉取并且聚合应用监控信息，最终可以实现秒级的实时监控。 规则管理和推送：统一管理推送规则。 鉴权：生产环境中鉴权非常重要。这里每个开发者需要根据自己的实际情况进行定制。



3.5 动态规则

• 动态规则

DataSource 扩展常见的实现方式有: 拉模式：客户端主动向某个规则管理中心定期轮询拉取规则，这个规则中心可以是 RDBMS、文件，甚至是 VCS 等。这样做的方式是简单，缺点是无法及时获取变更； 推模式：规则中心统一推送，客户端通过注册监听器的方式时刻监听变化，比如使用 Nacos、Zookeeper 等配置中心。这种方式有更好的实时性和一致性保证。   Sentinel 目前支持以下数据源扩展： Pull-based: 文件、Consul (since 1.7.0) Push-based: ZooKeeper, Redis, Nacos, Apollod

3.6 生产环境使用

生产环境的 Sentinel Dashboard 需要具备下面几个特性:

• 规则持久化：集中管理和推送规则。sentinel-core 提供 API 和扩展接口来接收信息。开发者需要根据自己的环境，选取一个可靠的推送规则方式；同时，规则最好在控制台中集中管理。(需自己改造)
• 监控：支持可靠、快速的实时监控和历史监控数据查询。sentinel-core 记录秒级的资源运行情况，并且提供 API 来拉取资源运行信息。当机器大于一台以上的时候，可以通过 Dashboard 来拉取，聚合，并且存储这些信息。这个时候，Dashboard 需要有一个存储媒介，来存储历史运行情况。(需自己改造)
• 鉴权，区分用户角色，来进行操作。生产环境下的权限控制是非常重要的，理论上只有管理员等高级用户才有权限去修改应用的规则。（支持，不需要）
• 性能：引入 Sentinel 带来的性能损耗非常小。只有在业务单机量级超过 25W QPS 的时候才会有一些显著的影响（10% 左右），单机 QPS 不太大的时候损耗几乎可以忽略不计。性能测试报告见 Benchmark。

• 异常处理：

  默认资源被流控降级后会抛出 BlockException 异常的子类（比如限流会抛 FlowException 异常，降级会抛出降级异常 DegradeException）。您可以通过以下方法判断是否为流控降级异常：BlockException.isBlockException(Throwable t)。
  对于 Sentinel 注解模式，可以在 @SentinelResource 注解上配置 blockHandler 函数（注意对应函数的签名需要符合要求），在被限流降级的时候进行相应的处理。
  对于 Dubbo 服务，我们支持注册全局的 fallback 函数，可参考 Dubbo 适配文档。
  Web Servlet Filter：默认情况下，当请求被限流时会返回默认的提示页面，提示信息为：Blocked by Sentinel (flow limiting)。您也可以通过 WebServletConfig.setBlockPage(blockPage) 方法设定自定义的跳转 URL，当请求被限流时会自动跳转至设定好的 URL。同样也可以实现 UrlBlockHandler 接口并编写定制化的限流处理逻辑，然后将其注册至 WebCallbackManager 中。Web Servlet Filter 扩展文档。
