四 执行图（ExecutionGraph）

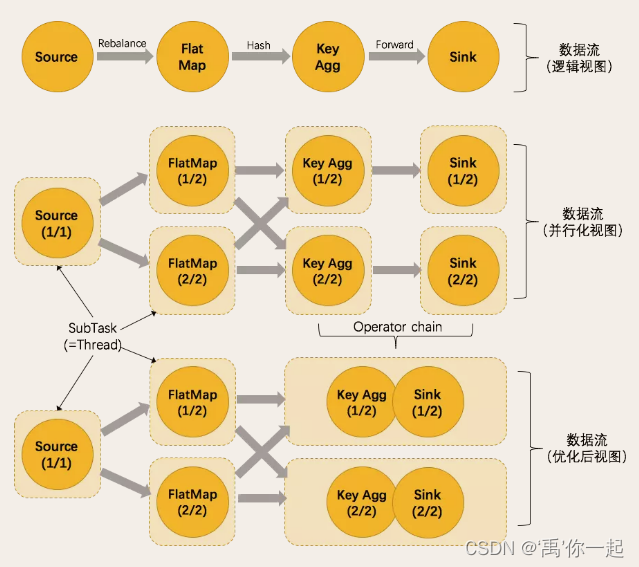

        由Flink程序直接映射成的数据流图是StreamGraph，也被称为逻辑流图，因为它们表示的是计算逻辑的高级视图。为了执行一个流处理程序，Flink需要将逻辑流图转换为物理数据流图（也叫执行图），详细说明程序的执行方式。

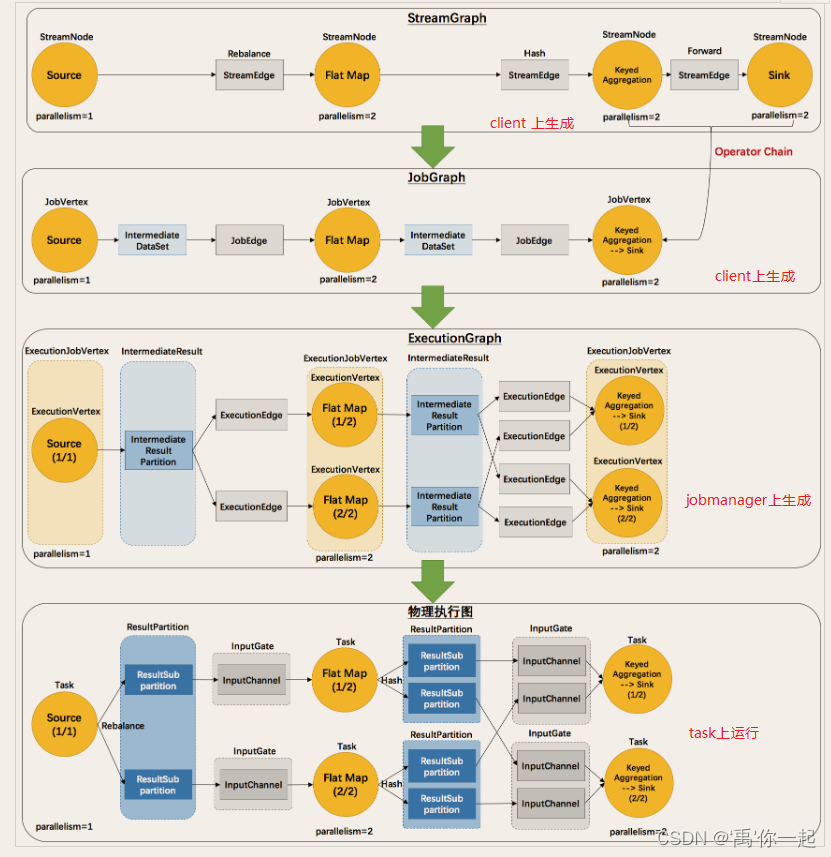

        Flink 中的执行图可以分成四层：StreamGraph -> JobGraph -> ExecutionGraph -> 物理执行图。

        StreamGraph：是根据用户通过 Stream API 编写的代码生成的最初的图。用来表示程序的拓扑结构。

        JobGraph：StreamGraph经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。主要的优化为，将多个符合条件的节点 chain 在一起作为一个节点，这样可以减少数据在节点之间流动所需要的序列化/反序列化/传输消耗。

        ExecutionGraph：JobManager 根据 JobGraph 生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，是调度层最核心的数据结构。

        物理执行图：JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。

五 并行度（Parallelism）

        Flink程序的执行具有并行、分布式的特性。

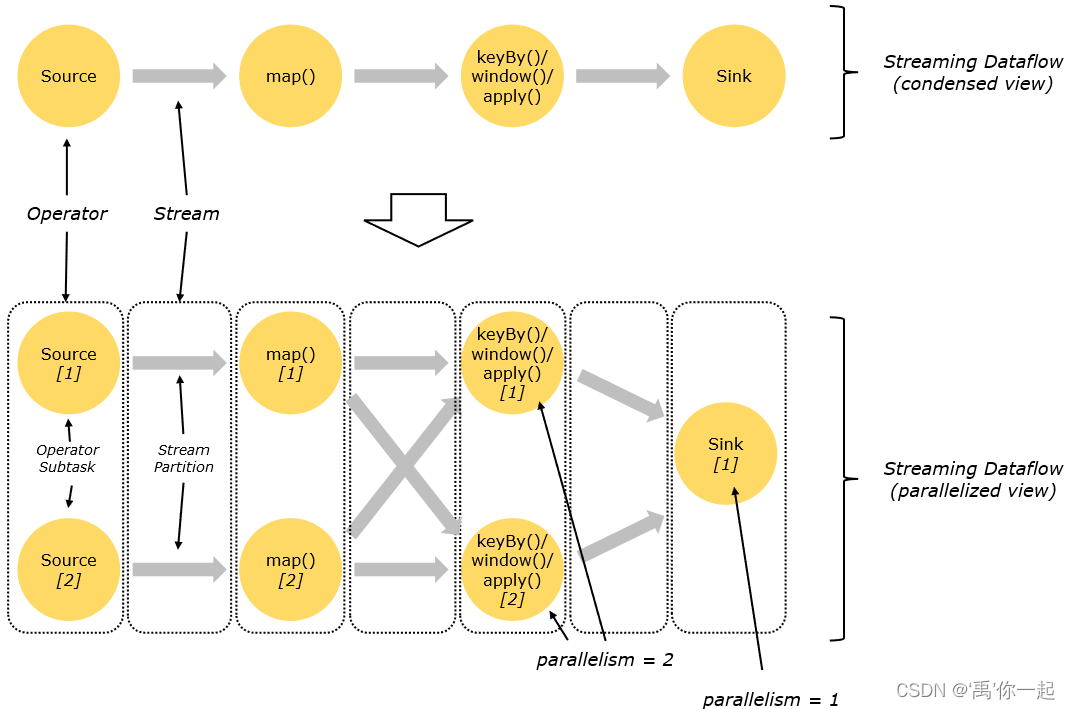

        在执行过程中，一个流（stream）包含一个或多个分区（stream partition），而每一个算子（operator）可以包含一个或多个子任务（operator subtask），这些子任务在不同的线程、不同的物理机或不同的容器中彼此互不依赖地执行。

        一个特定算子的子任务（subtask）的个数被称之为其并行度（parallelism）。一般情况下，一个流程序的并行度，可以认为就是其所有算子中最大的并行度。一个程序中，不同的算子可能具有不同的并行度。

        Stream在算子之间传输数据的形式可以是one-to-one(forwarding)的模式也可以是redistributing的模式，具体是哪一种形式，取决于算子的种类。

        One-to-one：stream(比如在source和map operator之间)维护着分区以及元素的顺序。那意味着map 算子的子任务看到的元素的个数以及顺序跟source 算子的子任务生产的元素的个数、顺序相同，map、fliter、flatMap等算子都是one-to-one的对应关系。

        类似于spark中的窄依赖

        Redistributing：stream(map()跟keyBy/window之间或者keyBy/window跟sink之间)的分区会发生改变。每一个算子的子任务依据所选择的transformation发送数据到不同的目标任务。例如，keyBy() 基于hashCode重分区、broadcast和rebalance会随机重新分区，这些算子都会引起redistribute过程，而redistribute过程就类似于Spark中的shuffle过程。

        类似于spark中的宽依赖



六 任务链（Operator Chains）

        相同并行度的one to one操作，Flink这样相连的算子链接在一起形成一个task，原来的算子成为里面的一部分。将算子链接成task是非常有效的优化：它能减少线程之间的切换和基于缓存区的数据交换，在减少时延的同时提升吞吐量。链接的行为可以在编程API中进行指定。
