FreeRTOS 移植

添加FreeRTOS源码到工程中

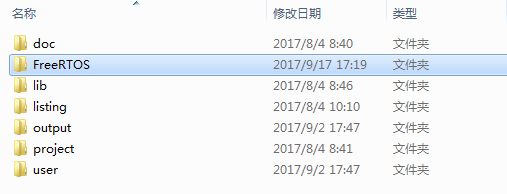

在工程源码中创建FreeRTOS目录存放拷贝的文件
1
拷贝FreeRTOS->Source中的文件
2

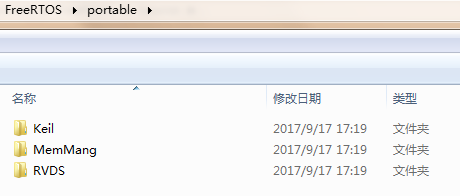

可将其他不需要的文件夹全部删掉,只留3个
3

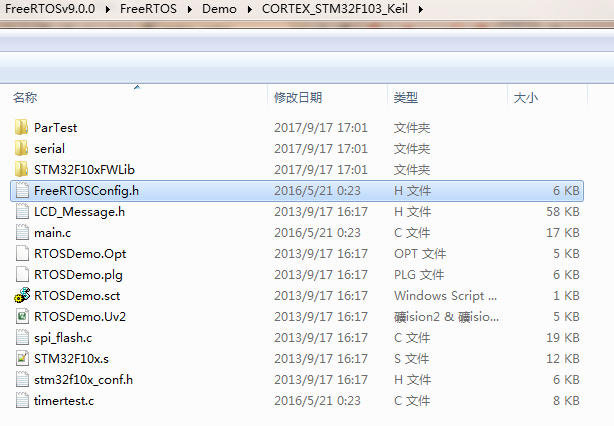

拷贝Demo中FreeRTOSConfig.h配置文件
4

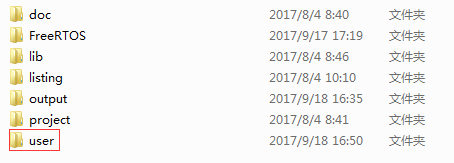

放在user目录下,不然编译报错。后续将对此文件详细介绍
5

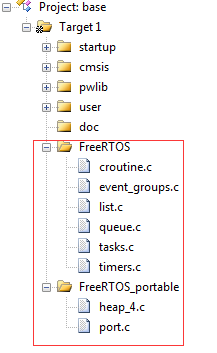

添加到工程中,这里也采用heap_4.c内存管理方式
6

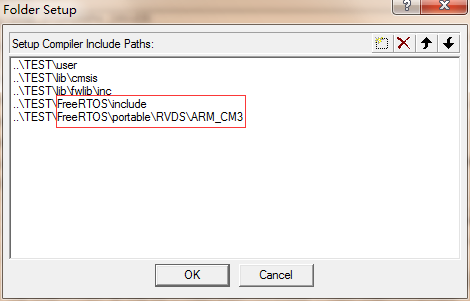

添加头文件路径
7
修改startup代码(必须)

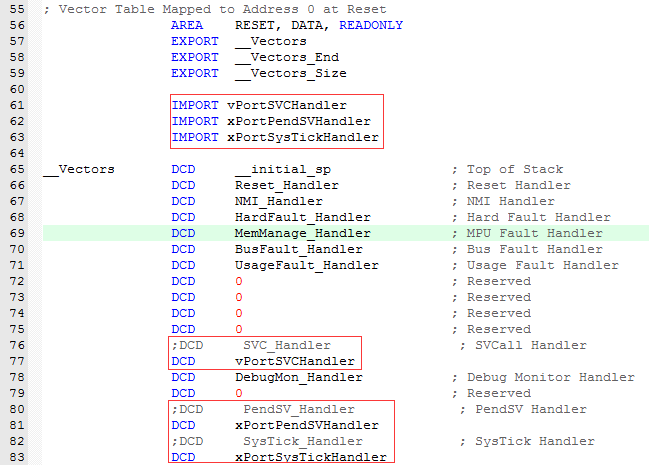

STM32修改startup_stm32f10x_hd.s文件
1

SVC_Handler -> vPortSVCHandler
PendSV_Handler-> xPortPendSVHandler
SysTick_Handler-> xPortSysTickHandler

添加测试代码

void vTask(void *t)
{
	while(1)
	{
		uart1_send('t');
		vTaskDelay(500);
	}
}

int main(void)
{
	xTaskCreate(vTask, "vTask", 50, NULL, 1, NULL);  //创建任务
	vTaskStartScheduler();  //开启调度器
	while(1);
}
