前几篇主要是从大体的方向介绍了Ambari，安装Ambari。本篇主要介绍Ambari的架构及源代码结构。

基本概念

1. Resource：Ambari把可以被管理的资源的抽象为一个Resource实例，资源可以包括服务、组件、主机节点等，一个resource实例包含了一系列该资源的属性

2. Property：服务组件的指标名称

3. ResourceProvider和PropertyProvider分别对应Resource和Property的提供方，获取指标需要先获取Resource，然后获取Property对应的metric

4. Query：Query是Resource的内部对象，代表了对该资源的操作

5. Request：一个Request代表了对Resource的操作请求，包含http信息及要操作的Resource的实例，Request按照http的请求方式分为四种：GET、PUT、DELETE、POST

6. Predicate：一个Predicate代表了一系列表达式，如and、or等

基本组件

Ambari 可以分为 5个大的组件,分别是 Ambari-server 、 Ambari-web 、 Ambari-agent 、 Ambari-metrics-collector 和 Ambari-metrics-monitor 。

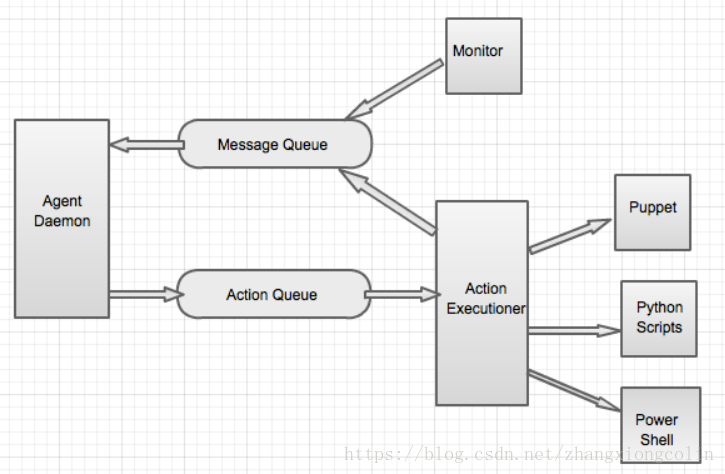

1. 在集群的每一台机器上都会部署 Ambari-agent 。 Agent 主要负责接收来自 Server 端的命令, 这些命令可以是安装、启动、停止集群上的某一服务。同时, agent 端需要向 Ambari-server 端上报命令执行的结果,成功或失败。

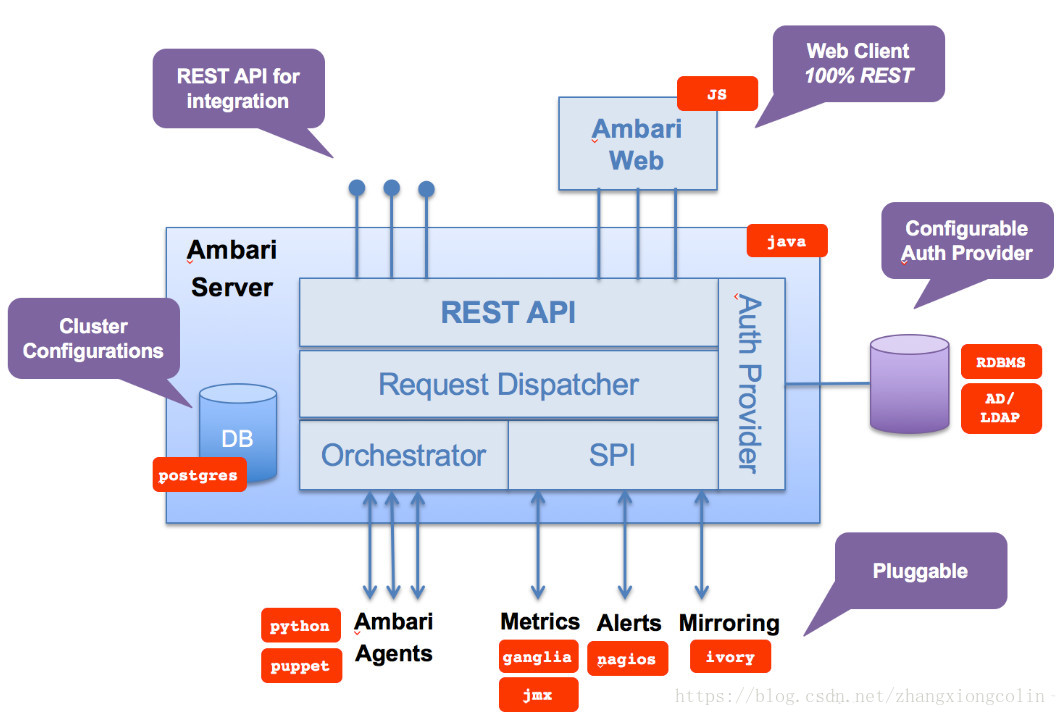

2. Ambari-Server 提供 REST 接口给Agent 和 Web 访问。用户甚至可以不用界面，直接通过 curl 命令来操控集群。

3. Ambari-metric-collector和 Ambari-metrics-monitor 是收集集群中组件 metrics 的模块。

Ambari项目目录结构

目录	描述
ambari-server	Server代码，主要管理部署在每个节点上的管理监控程序
ambari-agent	部署在监控节点上运行的管理监控程序
ambari-web	Ambari页面UI的代码，用来用户与Ambari server交互的
ambari-views	可视化工具的Web UI 框架代码
ambari-common	Ambari-server 和Ambari-agent 共用的代码
ambari-metrics	在Ambari所管理的集群中用来收集、聚合和服务Hadoop和系统计量
ambari-admin	admin界面管理代码
ambari-project	编译代码使用的公用代码
ambari-shell	命令行代码包括shell及python
ambari-funtest	功能测试代码
ambari-logsearch	日志管理代码
contrib	可视化工具的代码及一些通用的工具代码
doc	文档

代码视图

Ambari-Server目录结构

目录	描述
org.apache.ambari.server.api.services	给web提供的接口方法，处理/api/v1/* 的请求
org.apache.ambari.server.controller	对Ambari中cluster的管理处理，如新增host，更service、删除component等
org.apache.ambari.server.controller.internal	主要存放ResourceProvider和PropertyProvider
org.apache.ambari.service.orm.*	对数据库的操作
org.apache.ambari.server.agent.rest	处理与Agent的接口的入口方法
org.apache.ambari.security	使用Spring Security来做权限管理

Ambari-web目录结构

目录	描述
app/	Web 核心代码. 包括Ember 的 views, templates, controllers, models, routes等代码，实际应用的代码
config.coffee	Brunch 应用配置文件
package.json	npm 包管理配置文件
test/	功能测试代码
vendor/	第三方代码，如：bootstrap、jquery等

Ambari-web/app目录结构

目录或文件	描述
assets/	模拟数据，可以用来做测试使用
controllers/	Ember框架中MVC的C层
data/	应用程序的元数据（UI元数据，服务器数据元数据等）可用来在开发过程中查看元数据的结构
mappers/	主要将服务器端JSON数据结构映射到客户端Ember模型的类
models/	Ember框架中MVC的M层. 使用Ember Data ，集群，服务，主机，警报等模型在这里定义
routes/	Ember路由定义，主要用来做应用程序中的各种页面重定向
styles/	Web的样式文件（less）,最终会通过Brunch 编译到ambari-web/public/stylesheets/app.css文件中
views/	Ember框架中MVC中的V层。包含应用程序的所有视图。
Templates/	视图使用的HTML模板。通常一个视图将有一个模板文件。
App.js	主程序
config.js	javascript应用程序的主配置文件。开发人员可以使用App.testMode属性等将应用程序保持在测试模式。
Locales	国际化
Messages.js	翻译表，程序中页面展示对应的翻译表
routter.js	路由程序，主要用来做路由解析
