【Simulink】基于下垂控制的构网变换器功率控制【微电网变流器】

目录

主要内容

理论研究

整体模型

PQ计算模块

功率控制模块

PWM反馈模块

  结果一览

下载链接

---

主要内容

该仿真针对微电网中分布式电源接入后产生的谐波影响，除了污染网络外，还会恶化微电网变流器输出电流，为了消除谐波影响，采用基于下垂控制的构网变换器在并网运行下进行控制，采用simulink进行仿真，模型采用功率环、电压环和电流环的三环控制，主电路采用LCL滤波，实现功率精准跟踪，并网电流谐波畸变率低于阈值，满足系统并网条件。

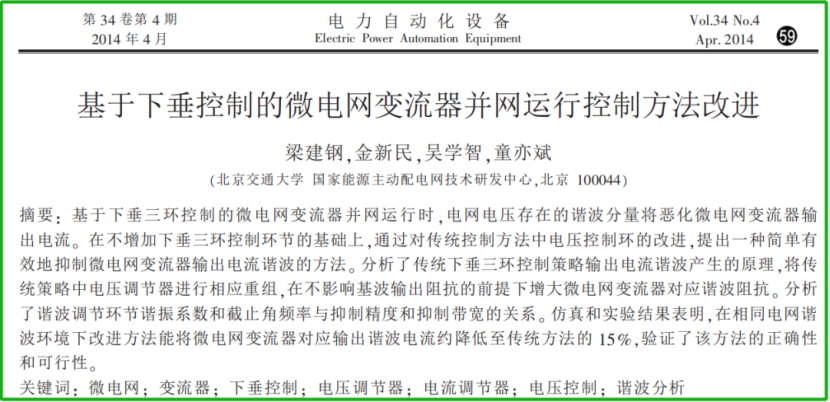

理论研究

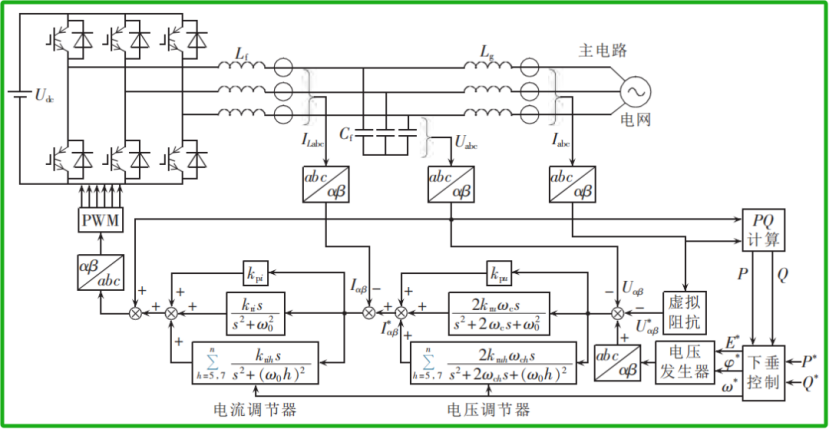

下垂三环控制并网的典型方式如下图所示。

基于功率环、电压环和电流环的下垂三环控制方式是目前微电网变流器典型控制方式，在动态响应过程中，电流环的快速响应能够迅速调整输出电流，以应对负载的快速变化和电网的扰动，提高系统的动态性能。电压环则在较慢的时间尺度上调节电压，确
