本文深入探讨了面向对象设计中类与类之间的五种关键关系：依赖、关联、聚合、组合与继承，通过Java类实例解析每种关系的特点及应用场景。

题目：

在职学生是学生的一种类型，现设计了两个类，一个是学生类，一个是兼职类，这两个类之间的关系是？

分析：

题目的意思应该解读为为了实现在职学生这个类型，学生类和兼职类之间是一种什么关系

要不然纯粹的问学生类和兼职类之间没有相关性

解答：

关系应该是继承关系，在职学生类是由学生类通过实现了兼职类的接口实现的

具体关系为继承关系中的实现关系

可能分析错误，因为没有找到标准答案，记录一下可能涉及的知识点

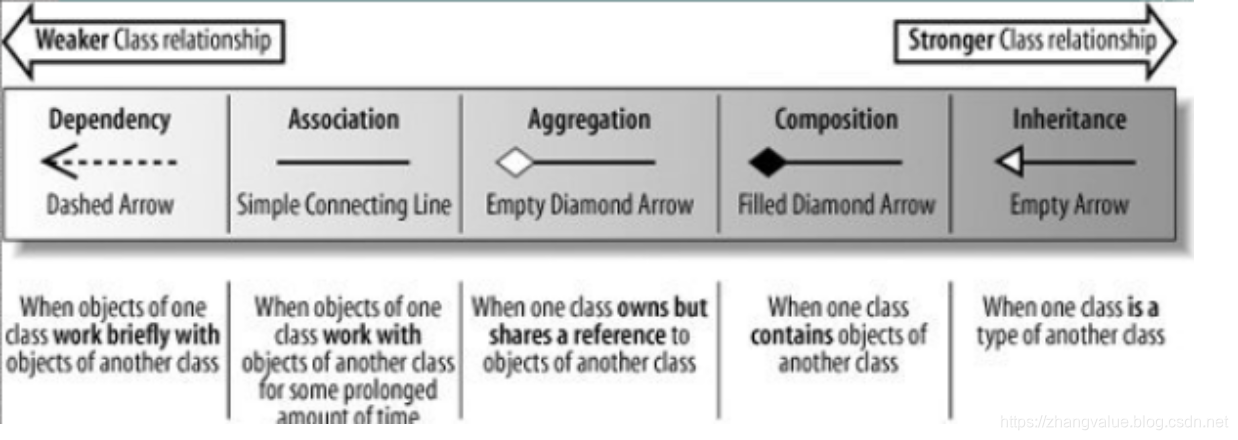

类与类之间大体分为5种关系：

Dependency(依赖)、

Association(关联)、

Aggregation(聚合)、

Composition(组合)、

Inheritance(继承)

下面介绍这五种关系，并列举Java类的例子

1、依赖关系(Dependency)

单向，表示一个类依赖于另一个类的定义，其中一个类的变化将影响另外一个类，是一种“use a”关系

如果A依赖于B，则B表现为A的局部变量，方法参数，静态方法调用等

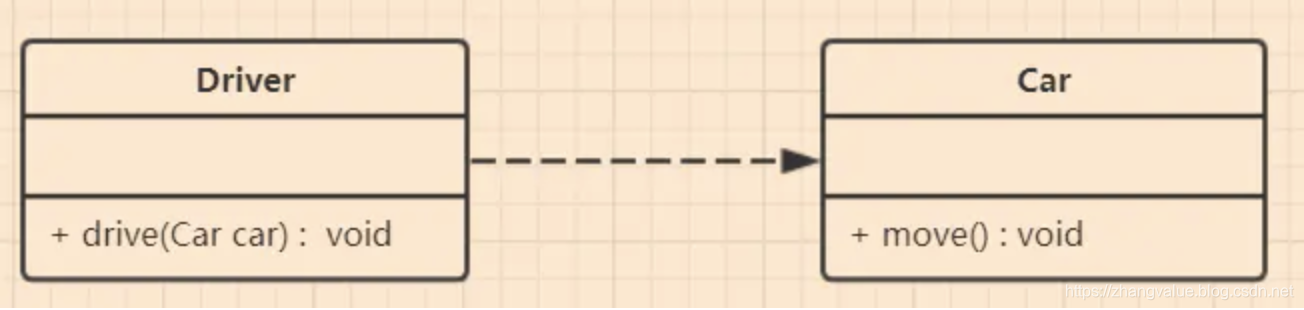

在UML类图中，依赖关系用一条带有箭头的虚线表示

public class Person {
    public void doSomething(){
        Card card = new Card();//局部变量
        ....
    }

    public void doSomething(Card card){}   //方法参数

    public void doSomething2(){
            int id = Card.getId(); //静态方法调用
            ...
    }
}

2、关联关系(Association)

单向或双向（通常我们需要避免使用双向关联关系），是一种"has a"关系，如果A单向关联B，则可以说A has a B，通常表现为全局变

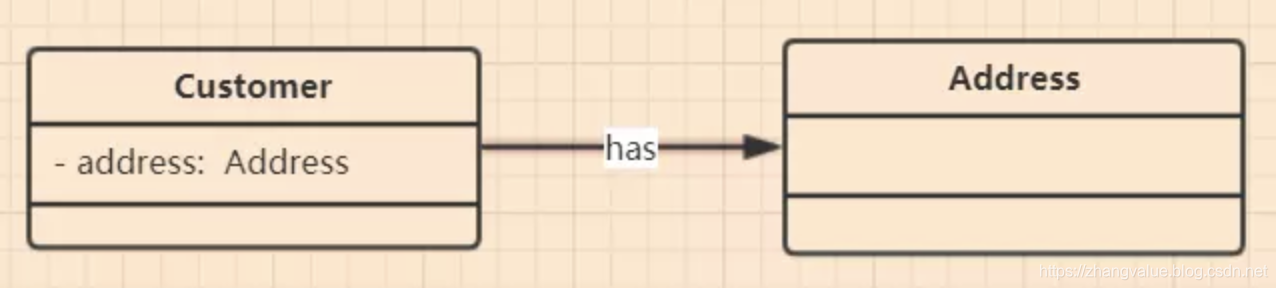

单向关联：在UML类图中单向关联用一个带箭头的直线表示

public class Person {
    public Address address;

    public void setAddress (Address address){
        this.address= address;
    }

    public Address getAddress (){
        return address;
    }
}

双向关联：在UML类图中，双向关联用一个不带箭头的直线表示

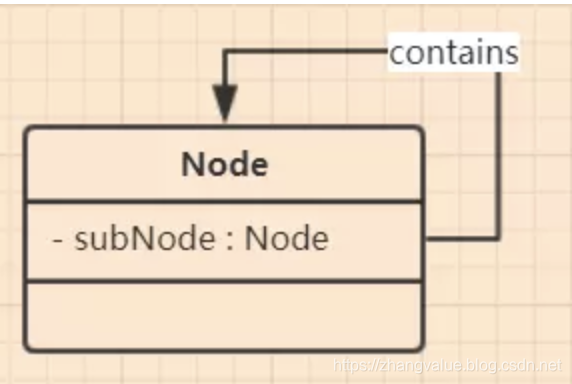

自关联：

3、聚合关系(Aggregation)

单向，关联关系的一种，与关联关系之间的区别是语义上的，关联的两个对象通常是平等的，聚合则一般不平等，有一种整体和局部的感觉，实现上区别不大

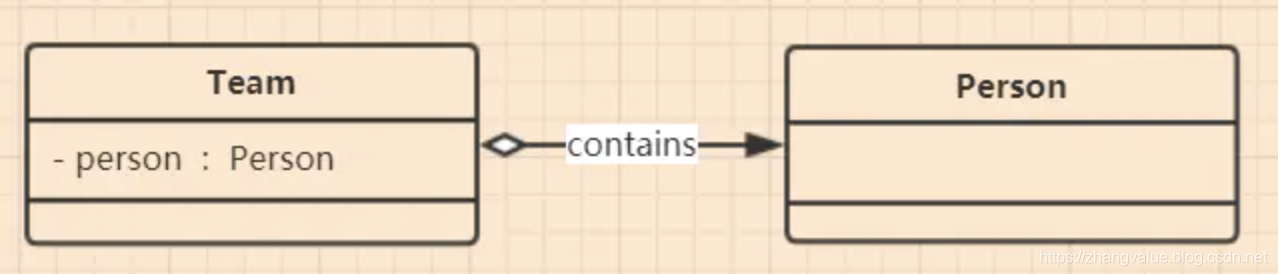

UML中聚合关系用带空心菱形和箭头的直线表示

public class Team {
    public Person person;
    public Team(Person person){
        this.person = person;
    }
}

Class由Student组成，其生命周期不同，整体不存在了，部分依然存在，当前Team解散了，人还在，还可以加入别的组

4、组合关系(Composition)

单向，是一种强依赖的特殊聚合关系

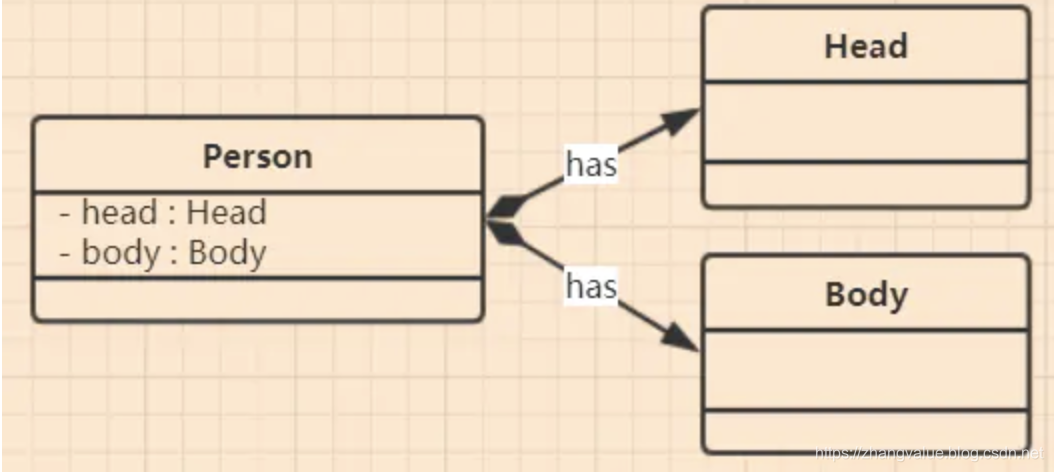

在UML类图中，组合关系用一个带实心菱形和箭头的直线表示

public class Person {
    public Head head;
    public Body body;

    public Person(){
        head = new Head();
        body = new Body();
    }
}
