HT1621段码液晶屏

HT1621段码液晶屏

2021/4/6
第一次用HT1621控制的段码液晶屏，东西还没到，先在淘宝买了个小显示屏调试。

或置位，与清零
(x|=(1<<y)) 置位x的第y位
(x&=~(1<<y)) 清零x的第y位

命令格式100开始，8位命令，1位补位
例如：打开LCD偏置发生器 LCD ON 命令
100 00000011 x

写数据格式101开始，6位地址，4位数据
101 A5A4A3A2A1A0 D0D1D2D3

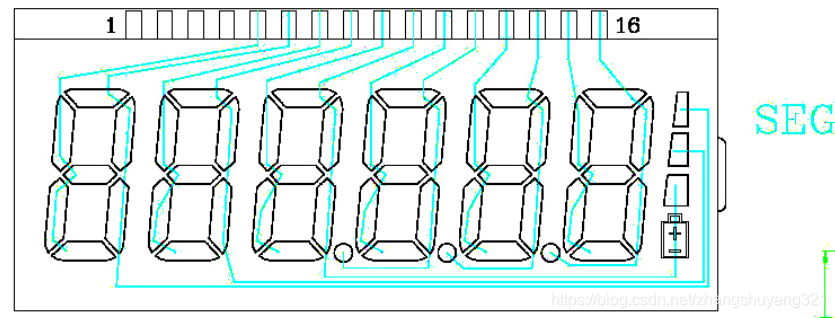

地址就是SEG的序号。

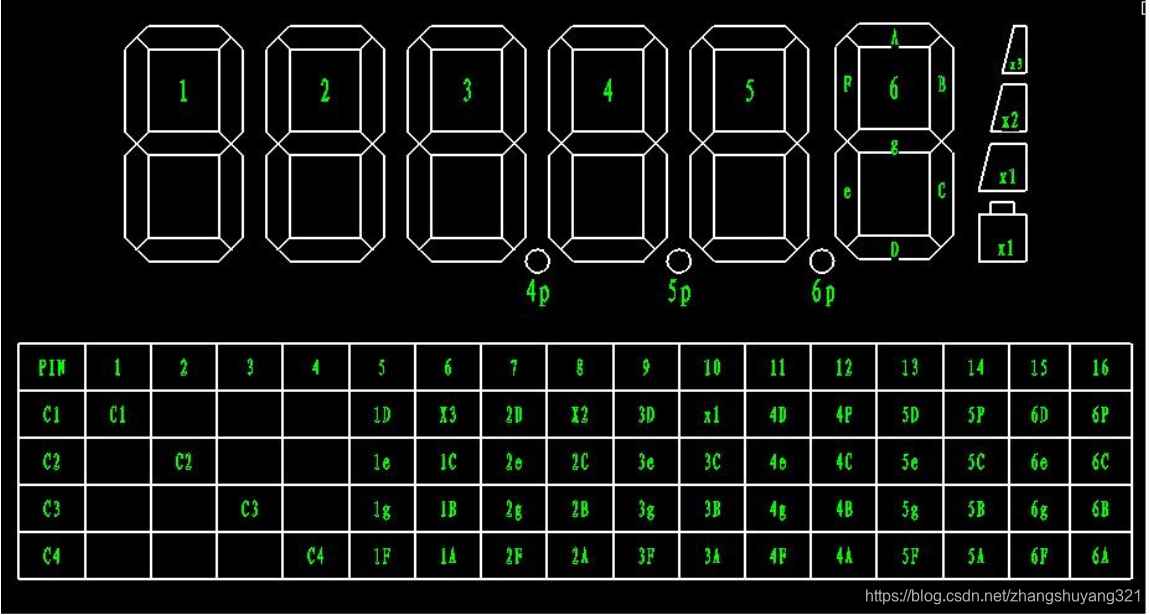

16个引脚，4个COM，12个SEG。
1-16 从左至右

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
com1	com2	com3	com4	seg11	seg10	seg9	seg8	seg7	seg6	seg5	seg4	seg3	seg2	seg1	seg0

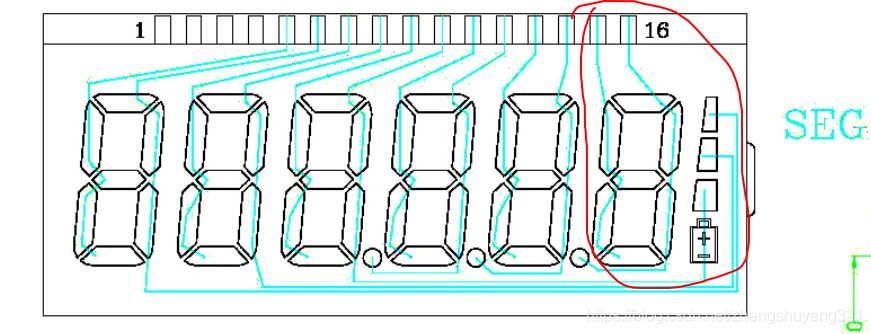

12个SEG脚每两个控制一个数码管。

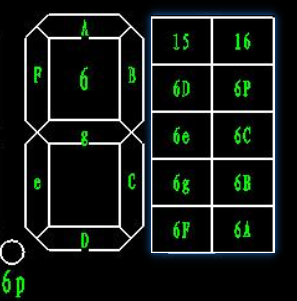

以第六个数码管为例

显示数字0，ABCDEF置1，GP置0。

数据位是
0b01111101=0x7D
D0D1D2D3D0D1D2D3
每个是四个二进制码，这里使用8个二进制码，地址自动向下移一位。

上面说写数据中的6位地址就是SEG的序号。是真的地址，10进制的。

控制SEG0 地址码就是0（十进制）

A5	A4	A3	A2	A1	A0
0	0	0	0	0	0

控制SEG2 地址码就是2（十进制），二进制0b10

A5	A4	A3	A2	A1	A0
0	0	0	0	1	0

控制代码：
由于HT1621需要纳秒级延时，先用定时器写一个纳秒级的延时函数。设置定时器2为1ns触发一次。

void HAL_Delay_us(uint16_t us)
{
    uint16_t differ=0xffff-us-5;
    HAL_TIM_Base_Start(&htim2);
    __HAL_TIM_SetCounter(&htim2,differ);
    while(differ < 0xffff-5)
    {
        differ = __HAL_TIM_GetCounter(&htim2);
    }
    HAL_TIM_Base_Stop(&htim2);
}

纳秒级延时完成。

先设置引脚。MCU要控制的是WR,DA,CS三个引脚。用户自己选择自己板子的引脚设置

#define RESET_WR();		 HAL_GPIO_WritePin(GPIOX, GPIO_PIN_x, GPIO_PIN_RESET);
#define SET_WR();		 HAL_GPIO_WritePin(GPIOX, GPIO_PIN_x, GPIO_PIN_SET);
#define RESET_DA();		 HAL_GPIO_WritePin(GPIOX, GPIO_PIN_x, GPIO_PIN_RESET);
#define SET_DA();		 HAL_GPIO_WritePin(GPIOX, GPIO_PIN_x, GPIO_PIN_SET);
#define RESET_CS();		 HAL_GPIO_WritePin(GPIOX, GPIO_PIN_x, GPIO_PIN_RESET);
#define SET_CS();		 HAL_GPIO_WritePin(GPIOX, GPIO_PIN_x, GPIO_PIN_SET);

向HT1621发送字节的函数。sdat是具体数据，cnt是要发送的个数（单位是二进制）。

void HT1621_SendBit(uint8_t sdat,uint8_t cnt)
{
		uint8_t i=0;
		for(i=0;i<cnt;i++)
		{
				RESET_WR();
				HAL_Delay_us(20);
				if(sdat&0x80)
				{
						SET_DA();
				}
				else
				{
						RESET_DA();
				}
				HAL_Delay_us(20);
				SET_WR();
				HAL_Delay_us(20);
				sdat<<=1;
		}
}

发送命令函数，0x80是0b10000000，100是HT1621的命令指令，command就是要控制的指令，如打开时钟等。此函数一般在液晶初始化设置模式时使用。

void HT1621_SendCmd(uint8_t command)
{
		RESET_CS();
		HT1621_SendBit(0x80,4);
		HT1621_SendBit(command,8);
		SET_CS();
}

发送数据函数，addr是地址（也就是上面说的SEG的引脚序号），左移2位是因为地址时六位，而uint8_t型是八位，前面空了两位。sdat是数据（就是四个COM口）。如果是向连续地址写，比如数码管，则可以使用发送8位数据的（注释部分）。

void HT1621_WriteData(uint8_t addr,uint8_t sdat)
{
		addr<<=2;
		sdat<<=4;
		RESET_CS();
		HT1621_SendBit(0xa0,3);//1010
		HT1621_SendBit(addr,6);
		HT1621_SendBit(sdat,4);		//一次只发送4位数据，一个地址发送1次，低四位
		//HT1621_SendBit(sdat,8);
		SET_CS();
}

关闭液晶。

#define LCD_OFF		0x04
void LCD_off(void)
{
		HT1621_SendCmd(LCD_OFF);
}

打开液晶

#define LCD_ON		0x06
void LCD_on(void)
{
		HT1621_SendCmd(LCD_ON);
}

清屏函数，SEG是用到了多少个SEG脚。

#define SEG 14
void LCD_Clear(void)
{
		uint8_t i;
		uint8_t addr=0;
		for(i=0;i<SEG;i++)
		{
				HT1621_WriteData(addr,0x00);
				addr++;
		}
}

液晶初始化

#define ComMode		0x52//1/3偏执，4COM口  1000 01010010
#define SYS_EN		0x02
#define RC_OSC		0x30
#define XTAL_OSC	0x28
void HT1621_Init(void)
{
		LCD_off();
		HT1621_SendCmd(SYS_EN);
		HT1621_SendCmd(RC_OSC);//内部时钟
		HT1621_SendCmd(ComMode);
		LCD_on();
}

代码就是这样了。具体使用，就可以照着液晶的引脚，使用HT1621_WriteData函数控制各个部分亮起熄灭。

代码如下
链接：https://pan.baidu.com/s/10Sld5Ynln1dZaH3J8kwulw
提取码：dirj

如果觉得文章有用就点个赞吧！！！
