Activiti工作流学习笔记1

Activiti是什么,为什么要用它?

Activiti项目是一项新的基于Apache许可的开源BPM平台,其实就是一个工作审批流,在我们日常生活中,审批是非常常见的,加班打车,需要把发票贴到报销单,然后提交给组长,组长审批完毕,提交给部门主管,部门主管审核完毕,给财务部门,财务部分审核完毕,给你银行卡打钱,一个审批的流程结束了。

引入pom

        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>5.22.0</version>
        </dependency>
        <!-- https://mvnrepository.com/artifact/org.activiti/activiti-spring -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>5.22.0</version>
        </dependency>

初始化生成表

public static void main(String[] args) {
        //配置数据源 方式一
        ProcessEngineConfiguration configuration =
                ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
        configuration.setJdbcDriver("com.mysql.jdbc.Driver");
        configuration.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/activiti?useUnicode=true&characterEncoding=utf-8&allowMultiQueries=true&autoReconnect=true&rewriteBatchedStatements=true&zeroDateTimeBehavior=convertToNull&serverTimezone=Asia/Shanghai&useSSL=false");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("zsq2170");

        //配置数据源 方式二
//        DriverManagerDataSource dataSource=new DriverManagerDataSource();
//        dataSource.setDriverClassName("com.mysql.jdbc.Driver");
//        dataSource.setUrl("jdbc:mysql://127.0.0.1:3306/activiti930?useUnicode=true&characterEncoding=utf-8&allowMultiQueries=true&autoReconnect=true&rewriteBatchedStatements=true&zeroDateTimeBehavior=convertToNull&serverTimezone=Asia/Shanghai&useSSL=false");
//        dataSource.setUsername("root");
//        dataSource.setPassword("zsq2170");
//        configuration.setDataSource(dataSource);

        //配置表初始化方式
        //ProcessEngineConfiguration.DB_SCHEMA_UPDATE_FALSE   如果数据库里面没有activiti的表,也不会创建
        //ProcessEngineConfiguration.DB_SCHEMA_UPDATE_CREATE_DROP  创建表,使用完之后删除
        //ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE  如果数据库里面没有表,就创建
        //configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        configuration.setDatabaseSchemaUpdate("drop-create");
        //得到流程引擎
        ProcessEngine processEngine = configuration.buildProcessEngine();
				System.out.println("初始化完成");
    }

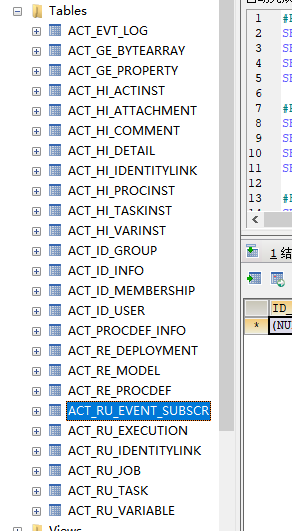

描述表信息(初始化后自动生成表)

表结构描述:

#RepositoryService
SELECT * FROM ACT_GE_BYTEARRAY; #二进制文件表
SELECT * FROM ACT_RE_DEPLOYMENT; #流程部署表
SELECT * FROM ACT_RE_PROCDEF;    #流程定义
SELECT * FROM ACT_GE_PROPERTY;    #工作流的ID算法和版本信息表

#RuntimeService  TaskService
SELECT * FROM ACT_RU_TASK;    #流程启动一次只要没执行完,就会有一条数据
SELECT * FROM ACT_RU_EXECUTION; #可能有多条数据
SELECT * FROM ACT_RU_VARIABLE;    #记录流程运行时的流程变量
SELECT * FROM ACT_RU_IDENTITYLINK; #存放流程办理人的信息

#HistoryService
SELECT * FROM ACT_HI_PROCINST; #历史流程实例
SELECT * FROM ACT_HI_TASKINST; #历史任务实例
SELECT * FROM ACT_HI_ACTINST;  #历史活动节点表
SELECT * FROM ACT_HI_VARINST;  #历史流程变量表
SELECT * FROM ACT_HI_IDENTITYLINK; #历史办理人表activiti
SELECT * FROM ACT_HI_COMMENT;  #批注表
SELECT * FROM ACT_HI_ATTACHMENT; #附件表

#相关id总结
部署ID  ACT_RE_DEPLOYMENT       的 id
流程定义ID  ACT_RE_PROCDEF       的 id
流程实例ID  ACT_RU_EXECUTION   的  id
执行实例ID  ACT_RU_TASK               的 EXECUTION_ID_
任务ID      ACT_RU_TASK                  的  id

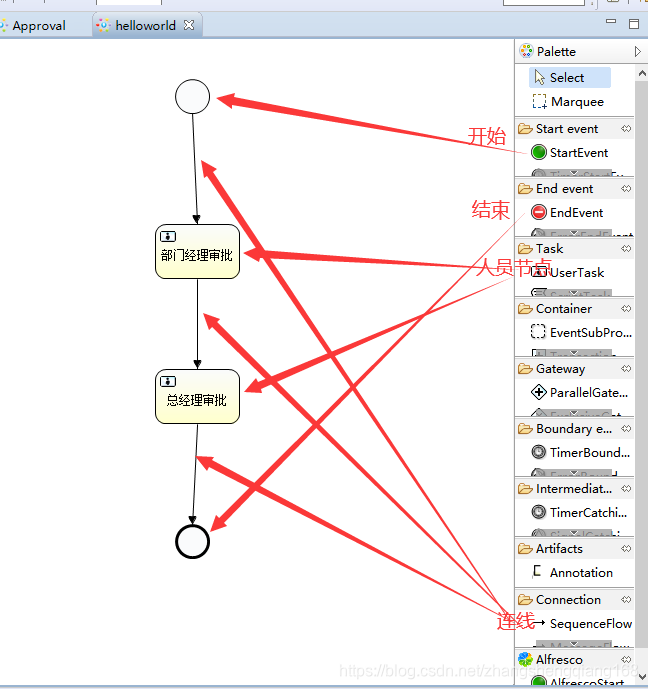

画流程图

eclipse安装插件教程 https://blog.youkuaiyun.com/qq_23888451/article/details/83180874

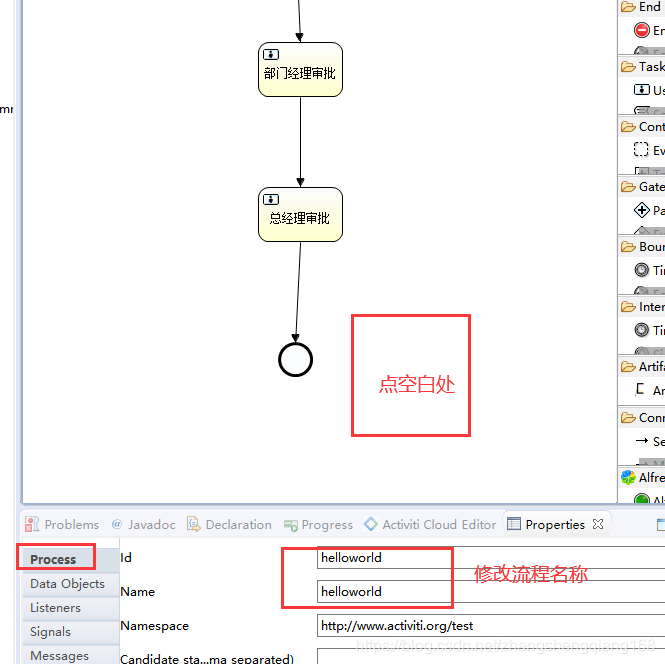

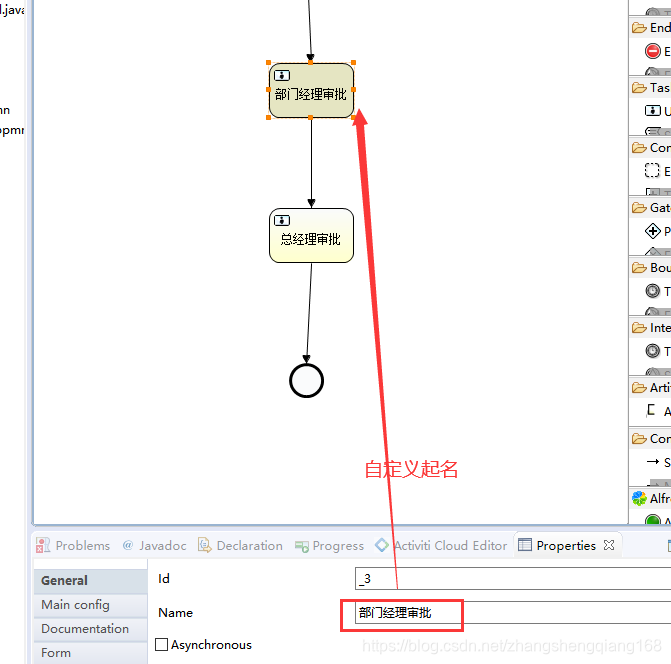

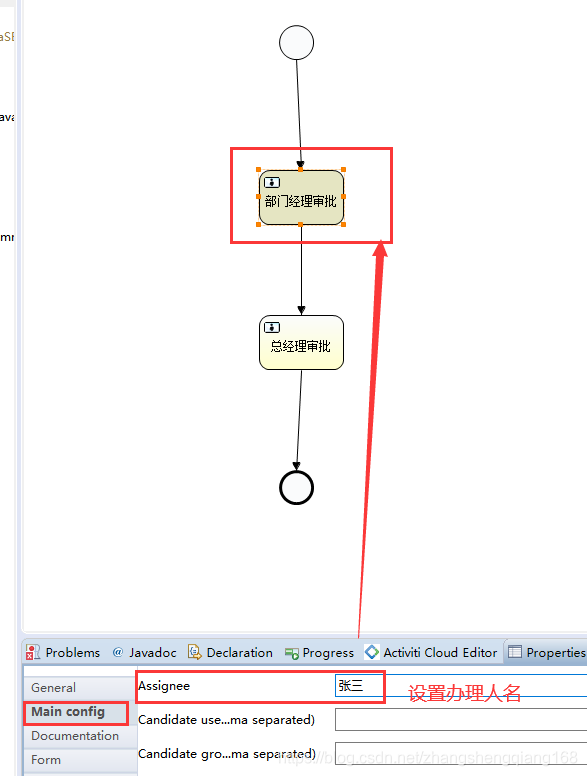

几个人员节点依次修改名称,并设置办理人

流程部署

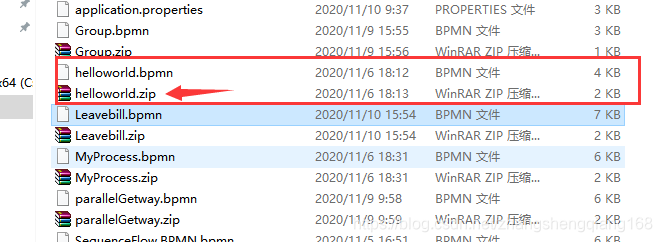

图画好后压缩成zip压缩包待用

/**
     * 2.流程部署 ->获取流程部署对象
     */
    @Test
    public void getDeployment(){
        ProcessEngine processEngine = getProcessEngine();
        //方式一 根据zip压缩包部署  一定得是zip
        InputStream inputStream = this.getClass().getResourceAsStream("/helloworld.zip");
        RepositoryService repositoryService = processEngine.getRepositoryService();
        //流程部署 ,获取流程部署对象
        Deployment deploy = repositoryService.createDeployment().name("请假流程001")
                .addZipInputStream(new ZipInputStream(inputStream))
                .deploy();
        //方式二 更加bpmn文件部署
//        RepositoryService repositoryService = processEngine.getRepositoryService();
//        //流程部署 ,获取流程部署对象
//        Deployment deploy = repositoryService.createDeployment().name("请假流程001")
//                .addClasspathResource("templates/helloworld.bpmn")
//                .deploy();
        System.out.println("流程部署成功  流程id"+deploy.getId());
    }

启动流程操作

 /**
     * 3.启动流程
     */
    @Test
    public  void startProcess(){
        ProcessEngine processEngine = getProcessEngine();
        RuntimeService runtimeService = processEngine.getRuntimeService();
        //方式一  根据流程定义id
//        String processDefinitionId="helloword:1:4";
//        runtimeService.startProcessInstanceById(processDefinitionId);

        /**
         * 方式二  processDefinitionId -> 流程定义id
         *          variables -> map流程变量
         */
        //runtimeService.startProcessInstanceById(processDefinitionId,variables);

        /**
         *  方式三  processDefinitionId -> 流程定义id
         *           businessKey -> string 业务id  把业务id和流程执行实例进行绑定
         */
        //runtimeService.startProcessInstanceById(processDefinitionId,businessKey);
        /**
         * 方式四  processDefinitionId -> 流程定义id
         *         businessKey -> string 业务id  把业务id和流程执行实例进行绑定
         *         variables -> map流程变量
         */
        //runtimeService.startProcessInstanceById(processDefinitionId,businessKey,variables);

        //方式五
        /**
         * 根据流程定义的key启动
         */
        String processDefinitionKey="helloworld";
//        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(processDefinitionKey);
        //创建流程变量对象
        Map<String,Object> variables=new HashMap<>();
        variables.put("请假天数",5);
        variables.put("请假原因","约会");
        variables.put("请假时间",new Date());
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(processDefinitionKey, variables);
//        runtimeService.startProcessInstanceByKey(processDefinitionKey,businessKey);
//        runtimeService.startProcessInstanceByKey(processDefinitionId,businessKey,variables);
        //============实际开发中使用==========
        //runtimeService.startProcessInstanceByKey(processDefinitionKey,businessKey);
//      //runtimeService.startProcessInstanceByKey(processDefinitionId,businessKey,variables);

        System.out.println("流程启动成功"+processInstance.getId()+"   "+processInstance.getProcessDefinitionId());
    }

查询任务

/**
     * 4.查询任务
     */
    @Test
    public  void findTask(){
        ProcessEngine processEngine = getProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        String assignee="张三";
        List<Task> list = taskService.createTaskQuery()
                .taskAssignee(assignee)   //根据办理人查询
//                .taskAssigneeLike()    //根据办理人模糊查询
//                .deploymentId()       //根据部署id查询
//                .deploymentIdIn()     //根据部署id集合查询
//                .executionId()        //根据执行实例id查询
//                .processDefinitionId()  //根据流程定义id
//                .processDefinitionKey()//根据流程定义key
//                .processDefinitionKeyIn()
//                .processDefinitionKeyLike()
//                .processDefinitionName() //根据流程定义名称
//                .processDefinitionNameLike()
//                .processInstanceBusinessKey() //根据业务id
//                .processInstanceBusinessKeyLike()
                  .list();
        if(!CollectionUtils.isEmpty(list)){
            for (Task task :list){
                System.err.println("任务=="+task.toString());
                System.err.println("任务Id=="+task.getId());//2502
                System.err.println("流程实例id=="+task.getProcessInstanceId());
                System.err.println("执行实例id=="+task.getExecutionId());
                System.err.println("流程定义id=="+task.getProcessDefinitionId());
                System.err.println("任务名称=="+task.getName());
                System.err.println("任务办理人=="+task.getAssignee());
                System.err.println("##########");
            }
        }
        System.err.println("========任务查询完成===========");
    }

办理任务

  /**
     * 5.办理任务
     */
    @Test
    public  void  complateTask(){
        ProcessEngine processEngine = getProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        String taskId="2504";
        //方法1  根据任务id去完成
        taskService.complete(taskId);
        //方法2  根据任务id去完成,并指定流程变量
//        taskService.complete(taskId,variables);

//        taskService.complete(taskId,variables,localScope);
        System.out.println("任务完成");
    }

删除流程定义

/**
     * 5.删除流程定义
     */
    @Test
    public  void deleteProcDef(){
        ProcessEngine processEngine = getProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        String deploymentId="20001";
        //根据流程部署id删除,如果当前id的流程正在执行,那么会报错
//        repositoryService.deleteDeployment(deploymentId);
        //根据流程部署id删除,删除流程定义,如果当前id流程正在执行,那么会把正在执行的流程数据删除 act_ru_*和act_hi_*表里的数据
        repositoryService.deleteDeployment(deploymentId,true);
        System.out.println("删除成功");
    }



判断流程是否结束

/**
     * 6.判断流程是否结束 .更新业务表里面的状态
     */
    @Test
    public void isComplete(){
        ProcessEngine processEngine = getProcessEngine();
        //已知流程实例id
        RuntimeService runtimeService = processEngine.getRuntimeService();
        String processInstanceId="2501";

//        String taskId="5002";
//        TaskService taskService = processEngine.getTaskService();
//        Task task = taskService.createTaskQuery().taskId(taskId).singleResult();
//        String processInstanceId = task.getProcessInstanceId();
//        System.out.println("processInstanceId===="+processInstanceId);
        ProcessInstance processInstance =
                runtimeService.createProcessInstanceQuery().processInstanceId(processInstanceId).singleResult();
        if(null!=processInstance){
            System.out.println("流程未结束");
        }else {
            System.out.println("流程结束");
        }
    }

一切的一切无非是在操作这些表格,想要学好activiti工作流,一定要弄清这些表的信息,以及部署id,流程实例,执行实例,任务实例这些东西,才能知道他是怎么操作的,查询也能够准确
