yuv格式介绍与opengl 显示 yuv数据

目录



yuv数据介绍：

yuv444

yuv420

yuv422

Opengl显示yuv数据

提取数据

创建纹理

shader显示

---

yuv数据介绍：

yuv数据存储主要分3大种：yuv420、yuv444、yuv422

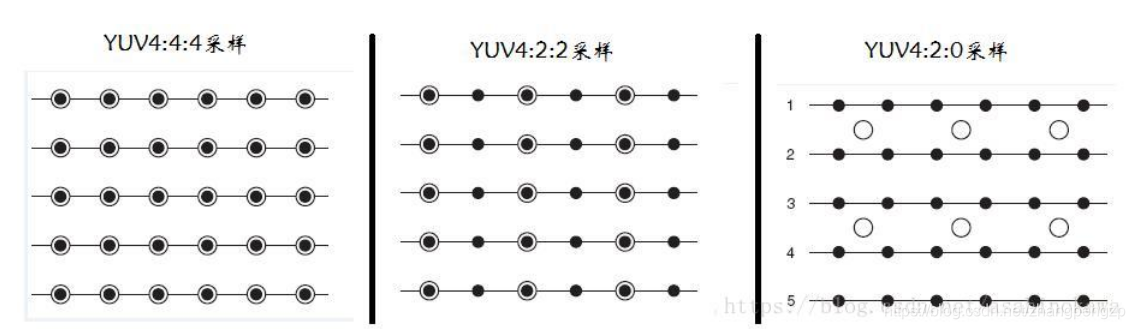

图中：空心圆表示 一个uv， 实心圆表示一个y。

下面对三种格式进行一个解释：cb代表u，cr代表v。大部分数据格式再 ffmpeg的枚举类型 AVPixelFormat中都有介绍，可以拿来参考。

yuv444

yuv就是一个y对应一个uv，大多是yuv444p

• yuv444p p表示plane模式，先存储y，然后存储u、再存储v 。

yuv420

yuv420 只是表示 4个y 共一个uv，存储方式多种(下图中：16个y 和 4个 u  4个 v，图像是 y :4x4 , uv : 2x2, 每一行可能有像素补充)：

• yuv420p： p表示plane模式，先存储y，然后存储u、再存储v  如：yyyyyyyyyyyyyyyy uuuu vvvv
• yu12： 也是一种plane模式，如：yyyyyyyyyyyyyyyy uuuu vvvv
• yv12：也是一种plane模式，如：yyyyyyyyyyyyyyyy vvvv uuuuuu
• nv12：y是单独存储，uv混合存储,但第一个为u：如：yyyyyyyyyyyyyyyy uvuvuvuv
• nv12：y是单独存储，uv混合存储,但第一个为v：如：yyyyyyyyyyyyyyyy uvuvuvuv

yuv422

yuv422 一行中连续2个y共用一个uv，存储方式多种：

• YUV422P：p表示plane模式，存储如：yyyyyyyyyyyyyyyy uuuuuuuu vvvvvvvv(图像是 y :4x4 , uv : 2x4, 每一行可能有像素补充)
• YUYV422 ：名称代表了存储的顺序，2个y 之间夹杂一个u后面添加一个v。如：Y0 Cb Y1 Cr
• UYVY422：名称代表了存储的顺序，如： Cb Y0 Cr Y1

Opengl显示yuv数据

提取数据
