UML图书上的理论实例

UML图

图(Diagram)是一组元素的图形表示，大多数情况下把图画成顶点(代表事物)和弧(代表关系)的连通图。为了对系统进行可视化，可以从不同的角度画图，这样图是对系统的投影。UML 2.0 提供了 13 种图，分别是类图、对象图、用例图、序列图、通信图、状态图、活动图、构件图、组合结构图、部署图、包图、交互概览图和计时图。序列图、通信图、交互概览图和计时图均被称为交互图。

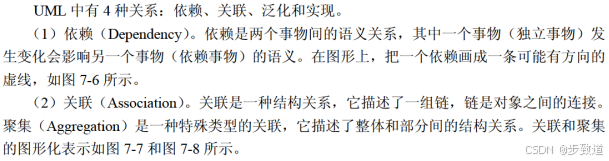

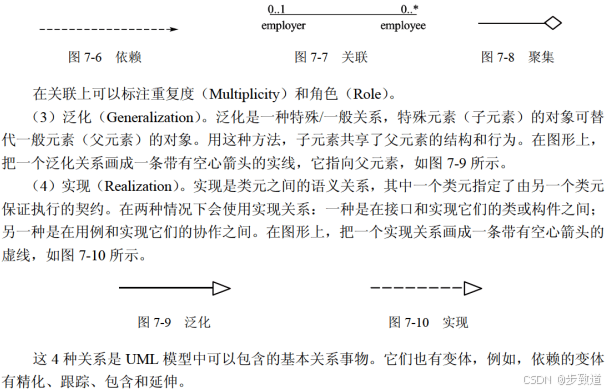

UML图中的关系

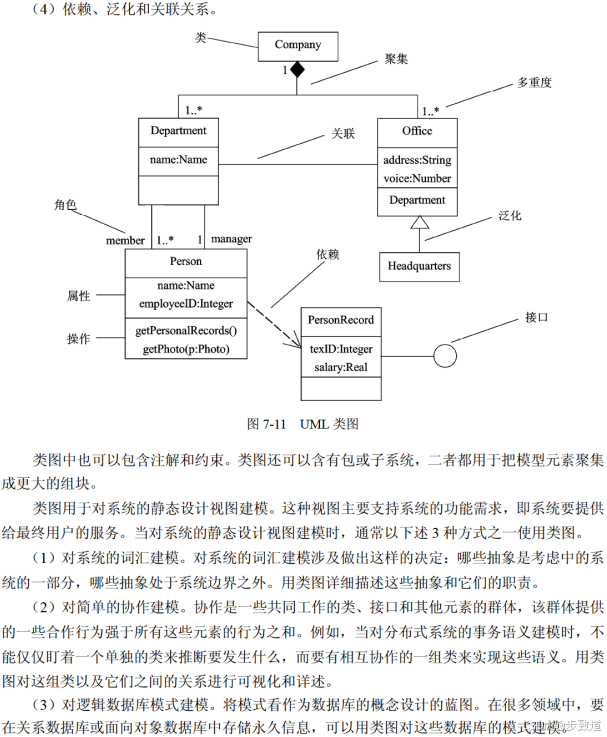

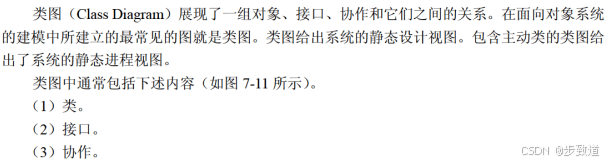

类图

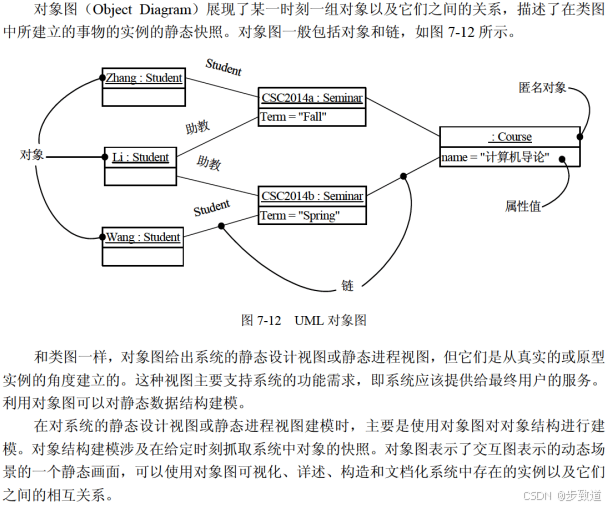

对象图

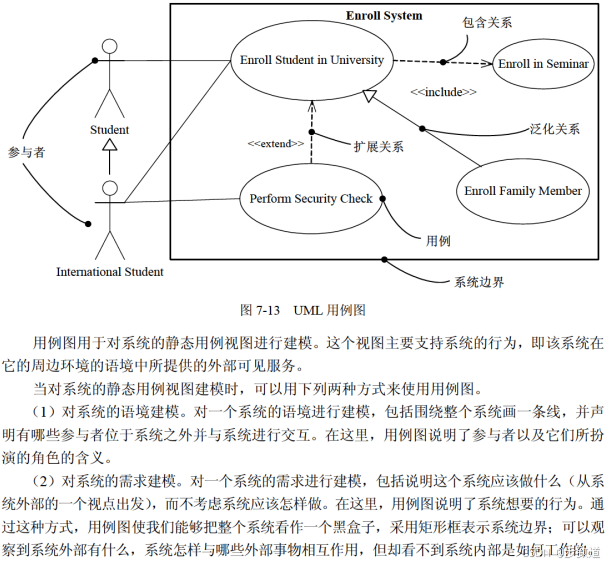

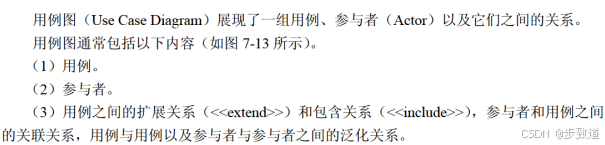

用例图

交互图

交互图用于对系统的动态方面进行建模。一张交互图表现的是一个交互，由一组对象和它们之间的关系组成，包含它们之间可能传递的消息。交互图表现为序列图、通信图、交互概览图和计时图，每种针对不同的目的，能适用于不同的情况。序列图是强调消息时间顺序的交互图；通信图是强调接收和发送消息的对象的结构组织的交互图；交互概览图强调控制流的交互图。
交互图用于对一个系统的动态方面建模。在多数情况下，它包括对类、接口、构件和结点的具体的或原型化的实例以及它们之间传递的消息进行建模，所有这些都位于一个表达行为的脚本的语境中。交互图可以单独使用，来可视化、详述、构造和文档化一个特定的对象群体的动态方面，也可以用来对一个用例的特定的控制流进行建模。
交互图一般包含对象、链和消息。

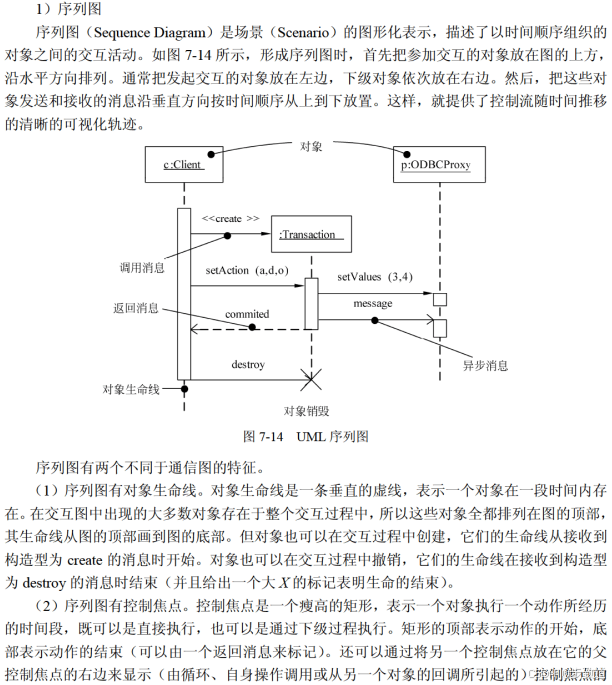

交互图——序列图：

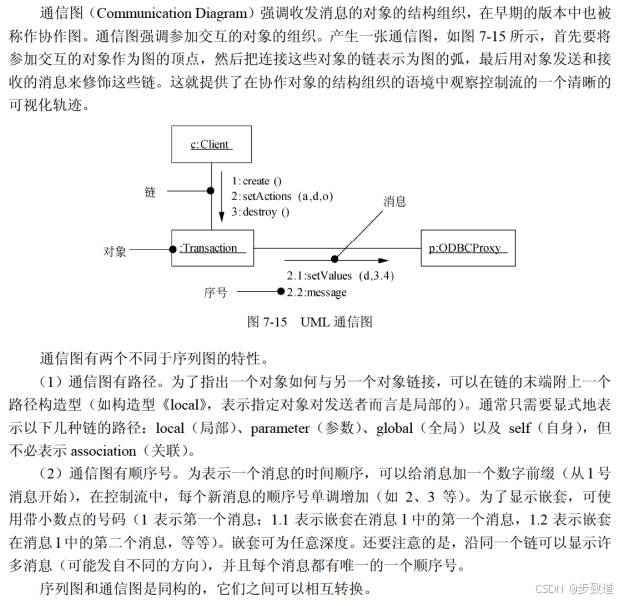

交互图——通信图：

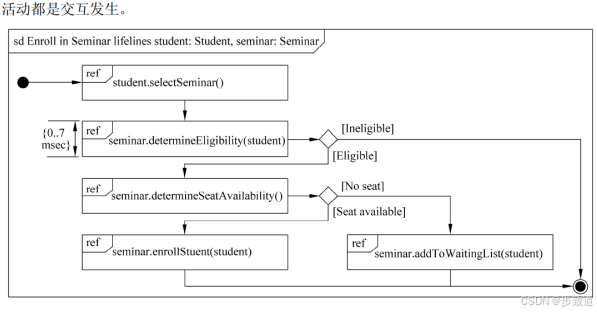

交互图——交互概览图：

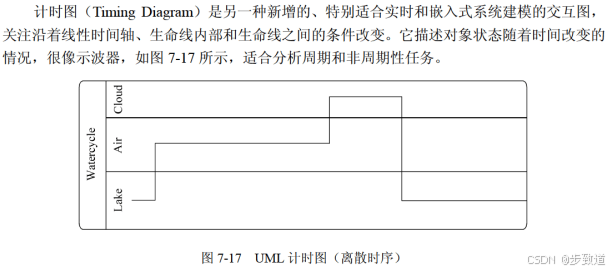

交互图——计时图：

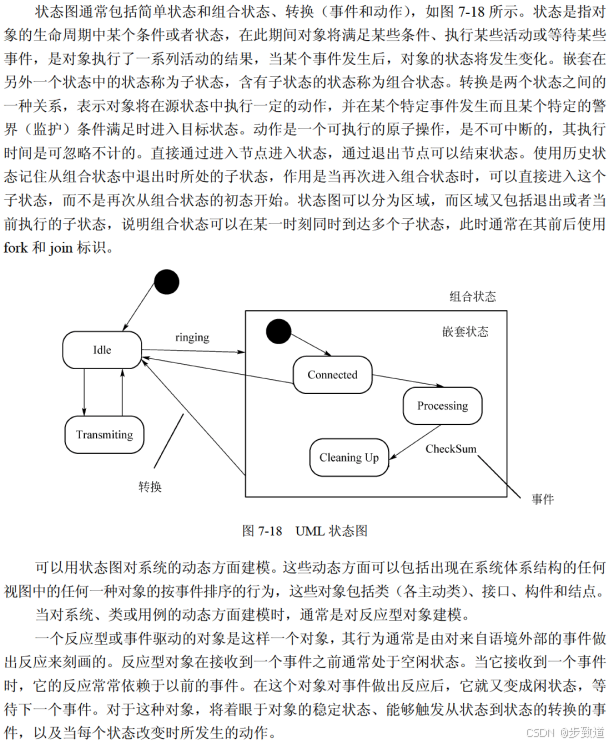

状态图：

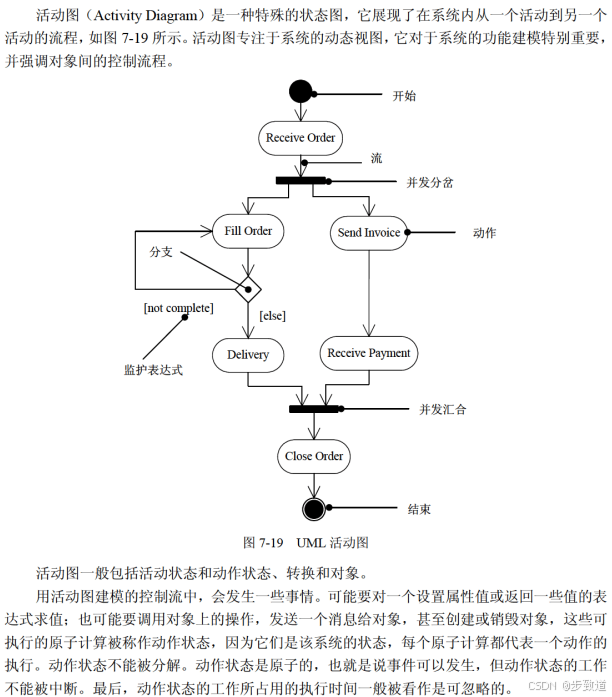

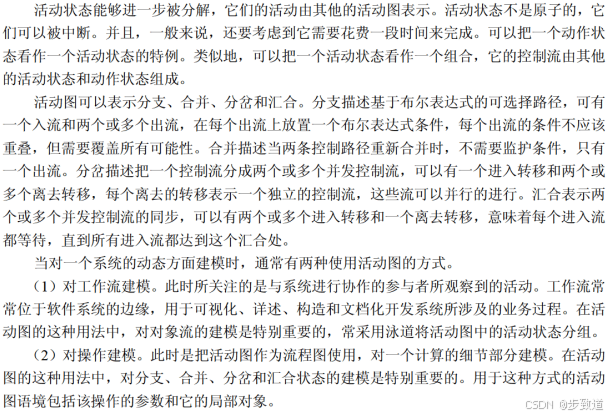

活动图：

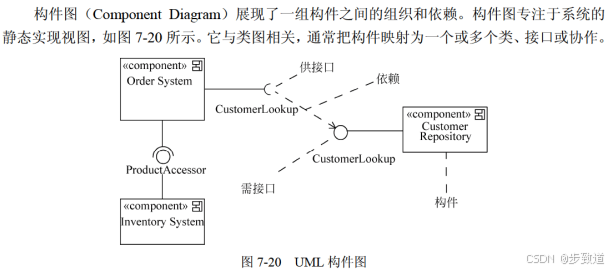

构件图：

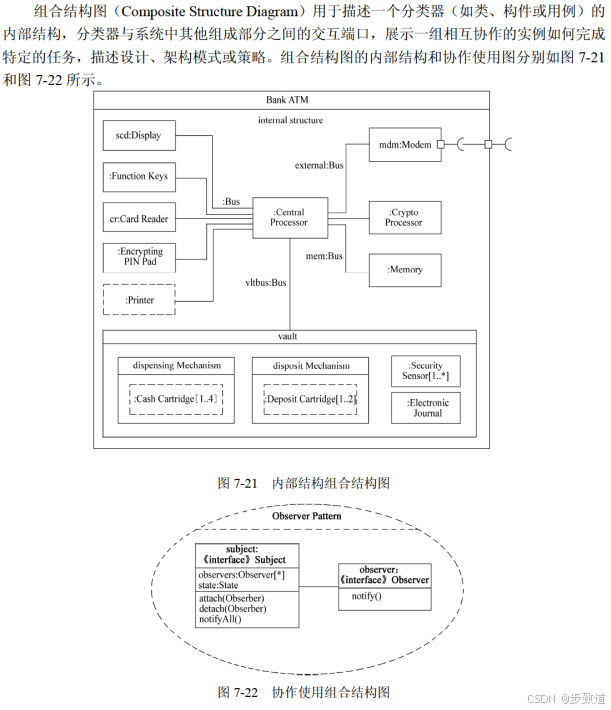

组合结构图：

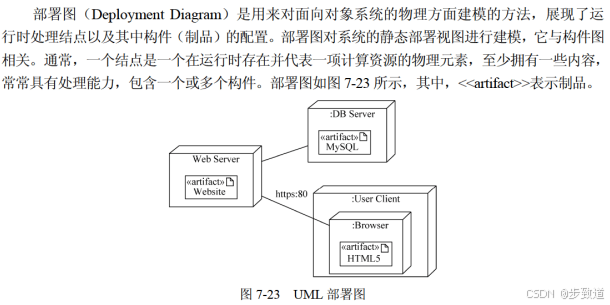

部署图：

包图：
