读书笔记仅供参考

Abstract Factory

抽象工厂的工作室将抽象零件组装为抽象产品。
我们并不关心零件的具体实现，而是只关心接口（API）。我们仅使用该接口（API）将零件组装成为产品。

UML 和角色

AbstractProduct

负责定义 AbstractFactory 角色所生成的抽象零件和产品的接口（API）

AbstractFactory

负责定义用于生成抽象产品的接口（API）

ConcreteProduct

负责实现 AbstractProduct 角色的接口（API）
ConcreateFactory
负责实现 AbstractFactory 角色的接口（API）

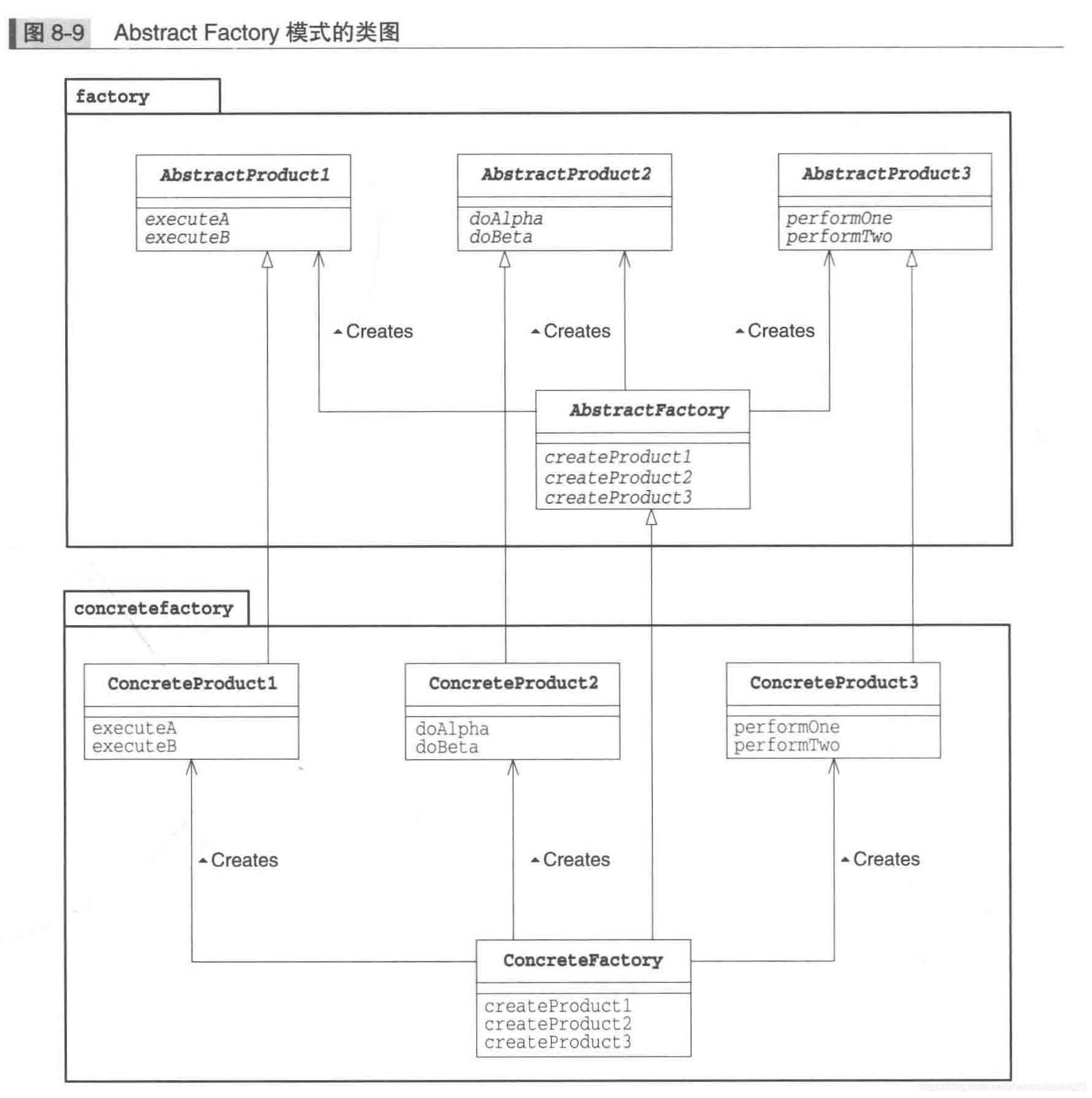

UML

例子

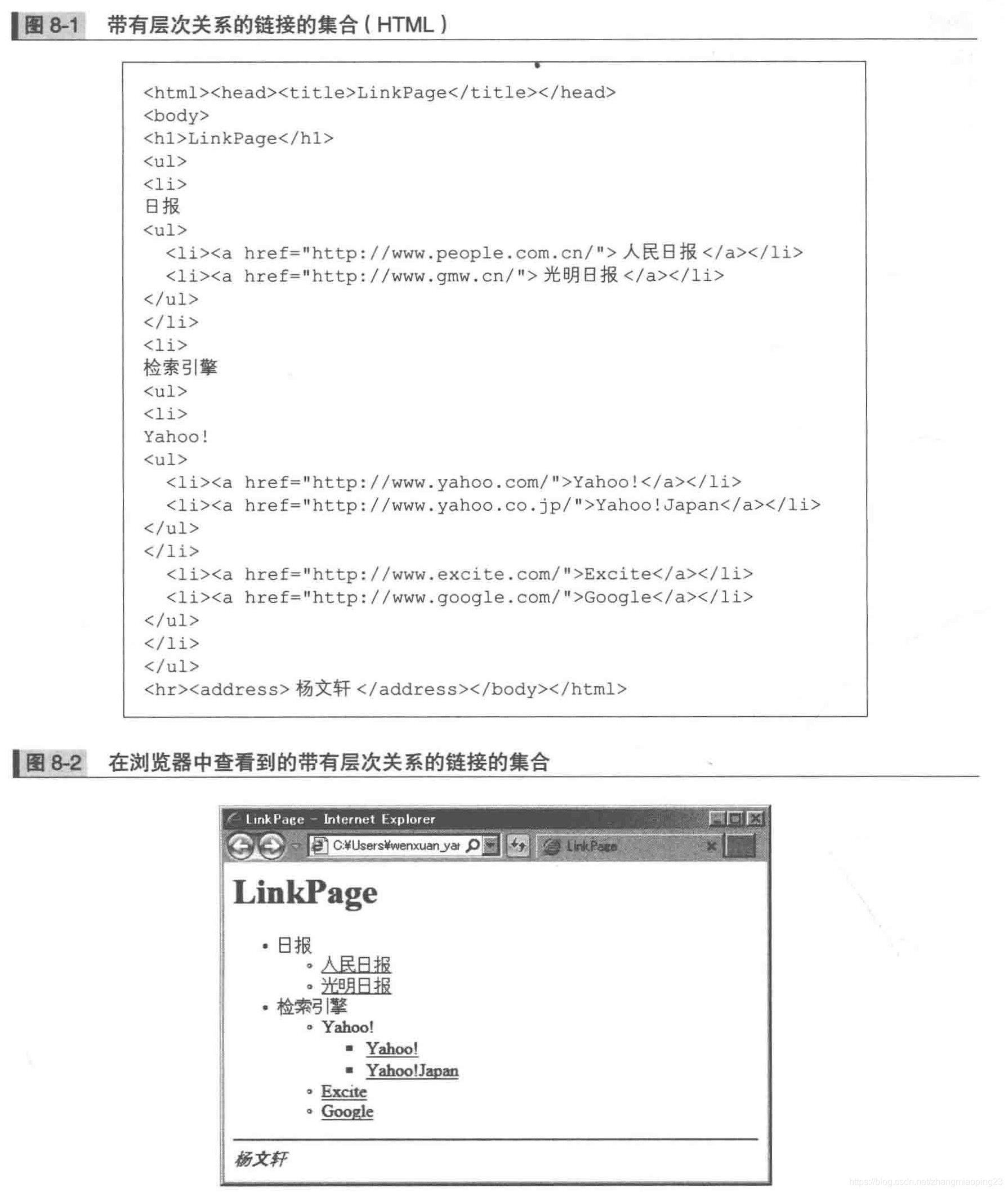

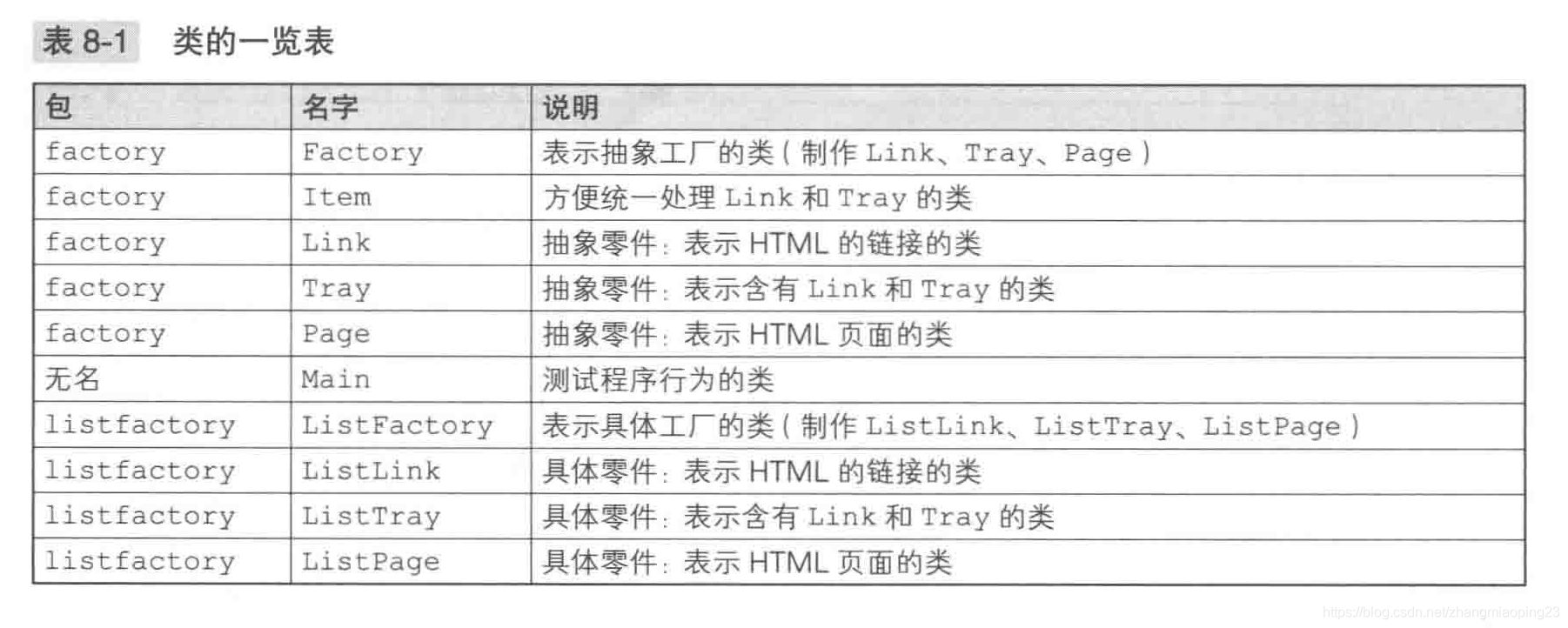

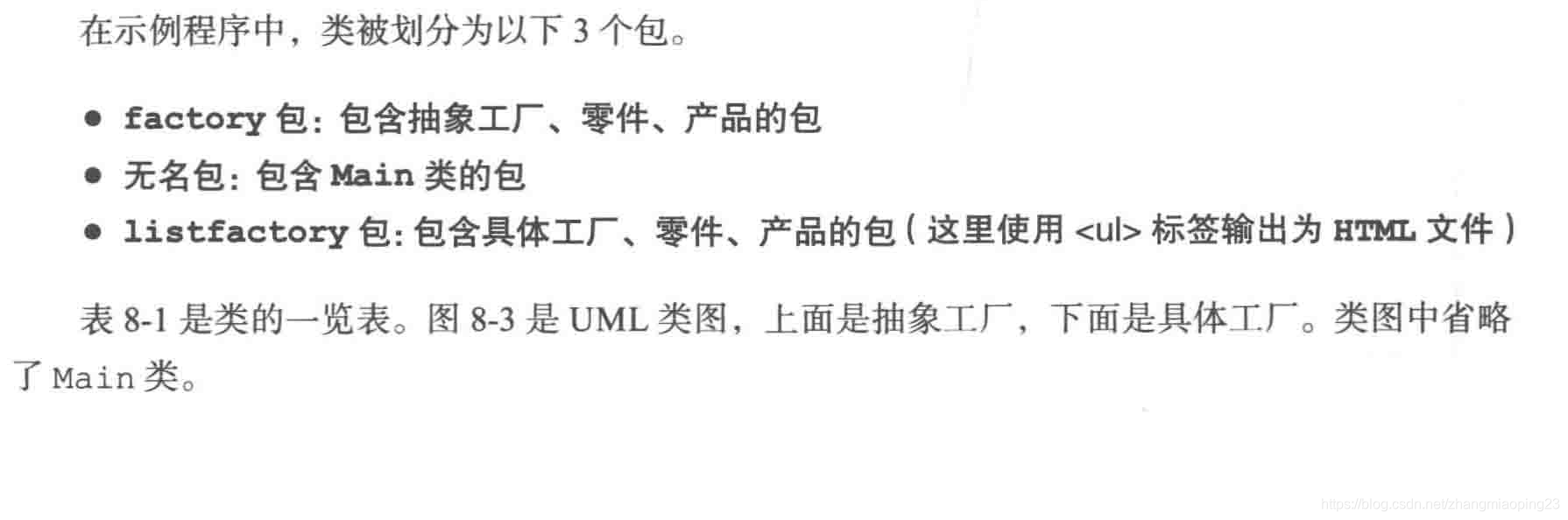

例子大体是使用抽象工厂模式来组装一个 html 文件，零件就要 Link 和 Tray，最后组装成一个 Page，写入文件。

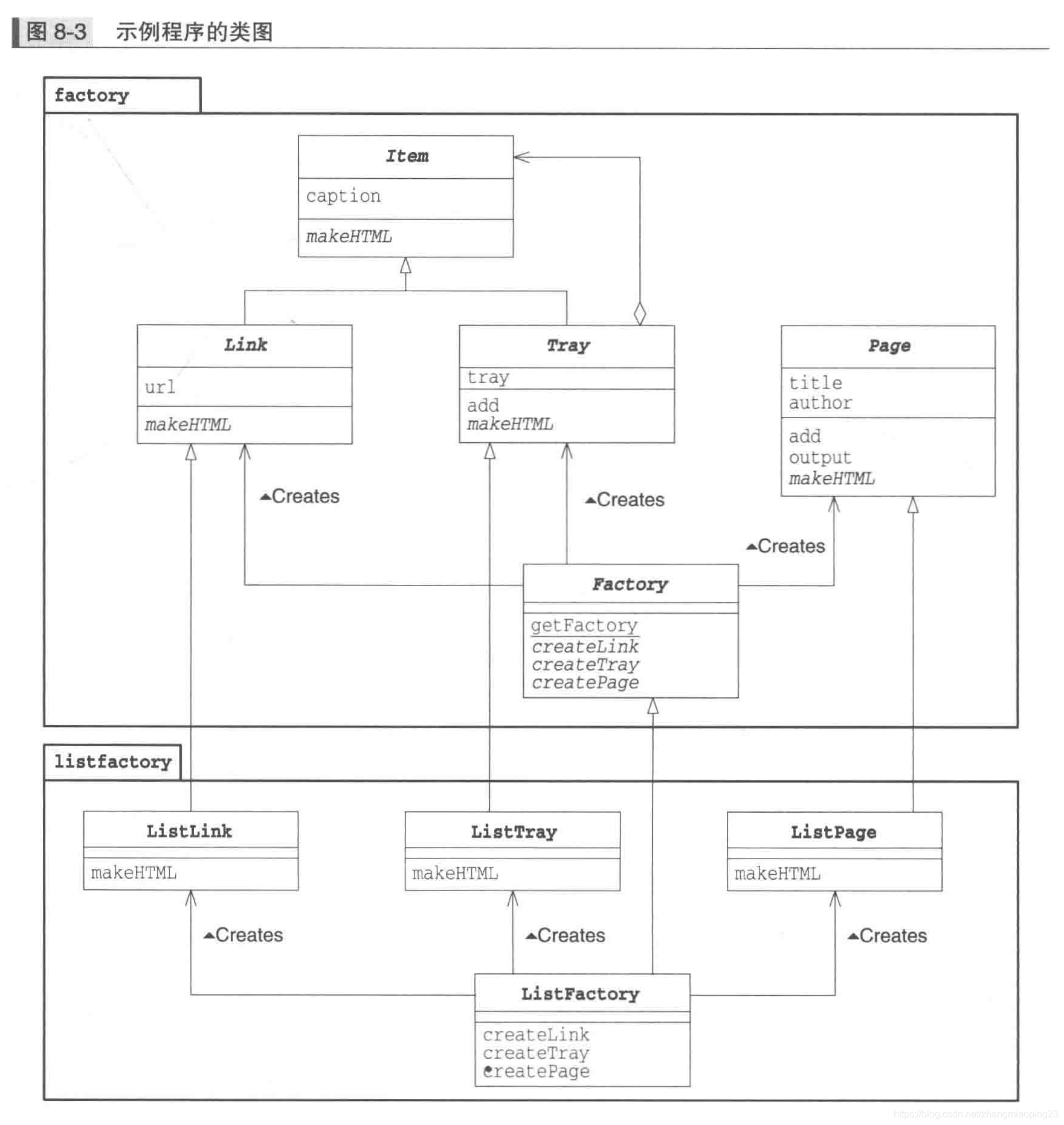

UML

public abstract class Factory {
    //根据不同参数得到不同工厂的实例
    public static Factory getFactory(String className) {
        Factory factory = null;
        try {
            factory = (Factory) Class.forName(className).newInstance();
        } catch (ClassNotFoundException e) {
            System.out.println("not found " + className + " class");
        } catch (Exception e) {
            e.printStackTrace();
        }
        return factory;
    }
    public abstract Link createLink(String caption, String url);
    public abstract Tray createTray(String caption);
    public abstract Page createPage(String title, String author);
}

//代表项目，是 Link 和 Tray 的父类
public abstract class Item {
    //项目的标题
    protected String caption;

    public Item(String caption) {
        this.caption = caption;
    }

    public abstract String makeHtml();
}

//表示 HYML 超链接的类
public abstract class Link extends Item{

    protected String url;

    public Link(String caption, String url) {
        super(caption);
        this.url = url;
    }
}

//抽象地表示 HTML 页面的类，可以看作是零件组成的产品
public abstract class Page {
    protected String title;
    protected String author;
    protected List<Item> content = new ArrayList<>();

    public Page(String title, String author) {
        this.title = title;
        this.author = author;
    }

    public void add(Item item) {
        content.add(item);
    }

    public void output() {
        try {
            String fileNmae = "file/abstractFactory/" + title + ",html";
            Writer writer = new FileWriter(fileNmae);
            writer.write(this.makeHtml());
            writer.close();
            System.out.println(fileNmae + "编写完成");
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    public abstract String makeHtml();
}

//Tray 类表示一个含有多个 Link 类和 Tray 类的容器。
public abstract class Tray extends Item{
    protected List<Item> tray = new ArrayList<>();

    public Tray(String caption) {
        super(caption);
    }
    public void add(Item item) {
        tray.add(item);
    }
}

public class ListFactory extends Factory {
    //生产不同零件
    @Override
    public Link createLink(String caption, String url) {
        return new ListLink(caption, url);
    }

    @Override
    public Tray createTray(String caption) {
        return new ListTray(caption);
    }

    @Override
    public Page createPage(String title, String author) {
        return new ListPage(title,author);
    }
}

public class ListLink extends Link{
    public ListLink(String caption, String url) {
        super(caption, url);
    }

    @Override
    public String makeHtml() {
        return "    <li><a href=\"" + url + "\">" + caption + "</a><li>\n";
    }
}

public class ListPage extends Page {
    public ListPage(String title, String author) {
        super(title, author);
    }

    @Override
    public String makeHtml() {
        StringBuffer buffer = new StringBuffer();
        buffer.append("<html><head><title>" + title + "</title></head>\n");
        buffer.append("<body>\n");
        buffer.append("<h1>" + title + "</h1>\n");
        buffer.append("<ul>\n");
        Iterator<Item> it = content.iterator();
        while (it.hasNext()) {
            Item item = it.next();
            buffer.append(item.makeHtml());
        }
        buffer.append("</ul>\n");
        buffer.append("<hr><address>" + author + "</address>");
        buffer.append("</body></html>\n");
        return buffer.toString();
    }
}

public class ListTray extends Tray {
    public ListTray(String caption) {
        super(caption);
    }

    @Override
    public String makeHtml() {
        StringBuffer buffer = new StringBuffer();
        buffer.append("<li>\n");
        buffer.append(caption + "\n");
        buffer.append("<ul>\n");
        Iterator<Item> it = tray.iterator();
        while (it.hasNext()) {
            Item item = it.next();
            buffer.append(item.makeHtml());
        }
        buffer.append("</ul>\n");
        buffer.append("</li>\n");
        return buffer.toString();
    }
}
