本文深入探讨了桥接模式，一种使功能与实现分离的设计模式，允许两者独立扩展。通过一个装饰文本程序的例子，展示了如何使用桥接模式来解耦功能层次结构与实现层次结构。

读书笔记仅供参考

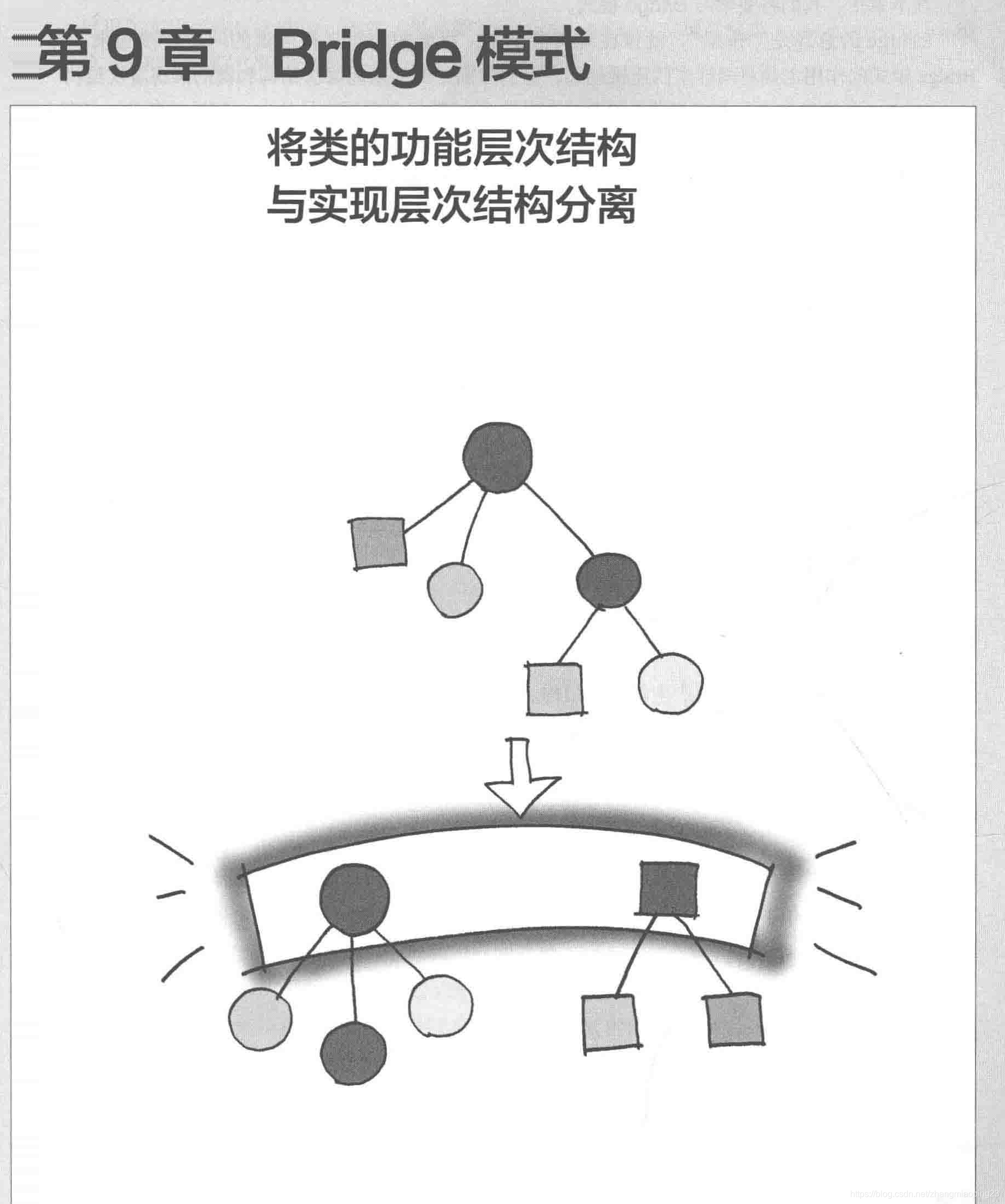

Bridge 模式

将类的功能层次结构和类的实现层次结构相连接

类的层次结构

类的功能层次结构

父类具有基本结构
在子类中增加新的功能

类的实现层次结构

父类通过声明抽象方法来定义接口（API）
子类通过实现具体方法来实现接口（API）

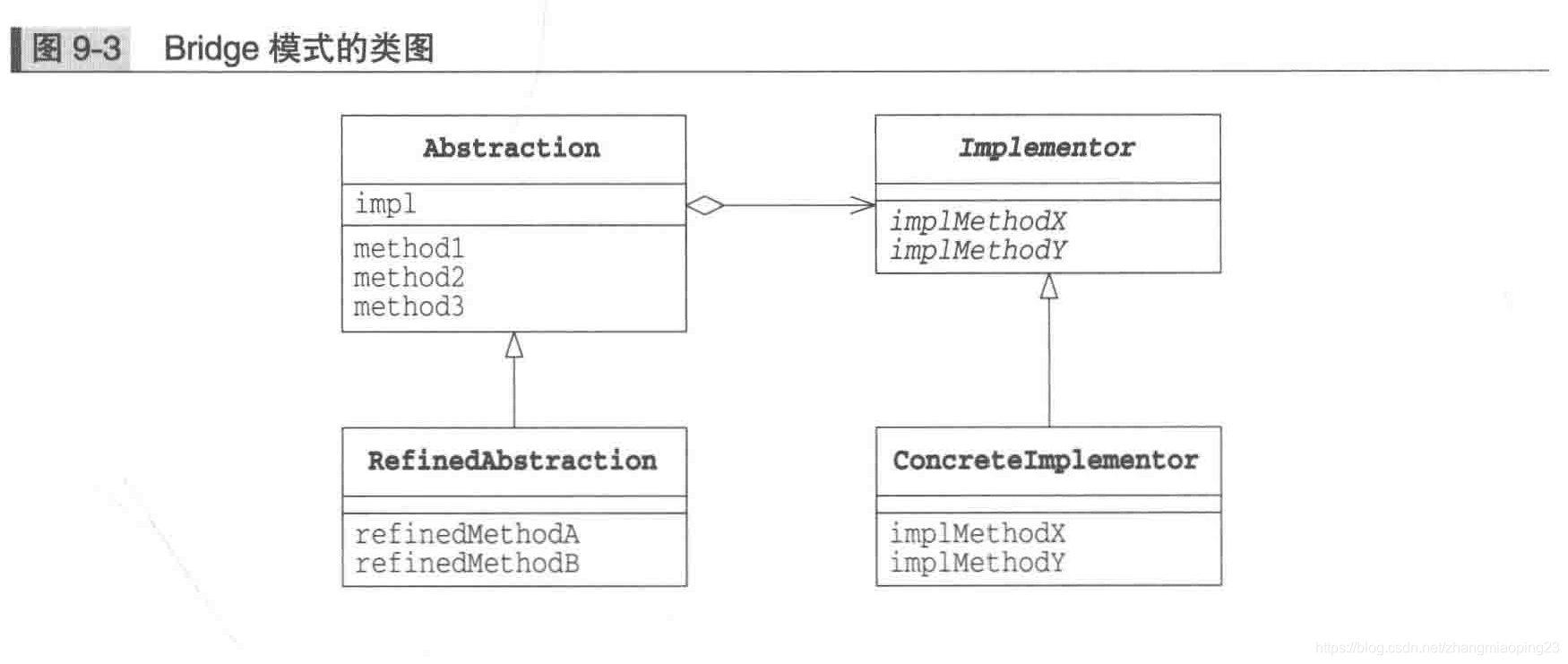

UML 和角色

Abstraction

位于“功能层次结构”顶层，角色保存了 Implementor 的实例

RefinedAbstraction

继承 Abstraction，添加新功能。

Implementor

位于“实现层次结构”的顶层，定义了用于实现 Abstraction 角色接口（API）的方法。

ConcreteImplementor

负责实现 Implementor 定义的接口（API）。

例子

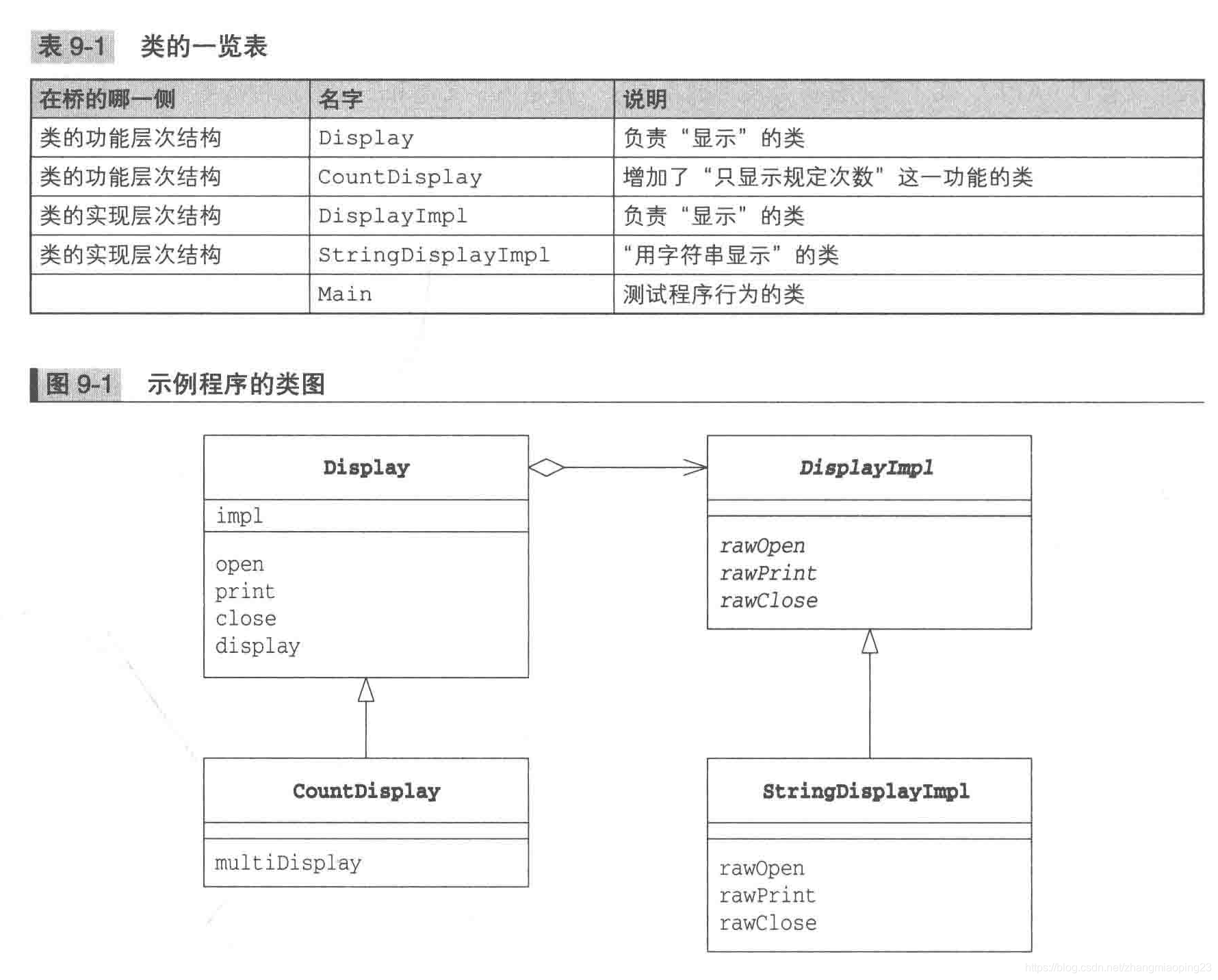

例程是一个装饰文本的程序，Display 类担任 ABstraction 角色，它的方法都通过 DisplayImpl（抽象类，担任 Implementor 角色）类定义的方法来实现。CountDisplay 类继承 Display，并添加了一个新方法。StringDisplayImpl 继承 DisplayImpl，实现了定义的方法。Display 和 CountDisplay 属于功能层次结构，DisplayImpl 和 StringDIsplayImpl 属于实现层次结构。

UML

public class Display {
    private DisplayImpl impl;
    public Display(DisplayImpl impl) {
        this.impl = impl;
    }

    public void open() {
        impl.rawOpen();
    }

    public void print() {
        impl.rawPrint();
    }

    public void close() {
        impl.rawClose();
    }

    public final void display() {
        open();
        print();
        close();
    }
}

public class CountDisplay extends Display {
    public CountDisplay(DisplayImpl impl) {
        super(impl);
    }

    public void multiDisplay(int times) {
        open();
        for(int i = 0; i<times; i++) {
            print();
        }
        close();
    }
}

public abstract class DisplayImpl {
    public abstract void rawOpen();
    public abstract void rawPrint();
    public abstract void rawClose();
}

public class StringDisplayImpl extends DisplayImpl {
    private String string;
    private int width;

    public StringDisplayImpl(String string) {
        this.string = string;
        this.width = string.getBytes().length;
    }

    @Override
    public void rawOpen() {
        printLine();
    }

    @Override
    public void rawPrint() {
        System.out.println("|" + string + "|");
    }

    @Override
    public void rawClose() {
        printLine();
    }

    private void printLine() {
        System.out.print("+");
        for(int i = 0; i < width; i++) {
            System.out.print("-");
        }
        System.out.println("+");
    }
}

public class Main {
    public static void main(String[] args) {
        Display d1 = new Display(new StringDisplayImpl("Hrllo, China."));
        Display d2 = new CountDisplay(new StringDisplayImpl("Hello, World."));
        CountDisplay d3 = new CountDisplay(new StringDisplayImpl("Hello, Universe"));

        d1.display();
        d2.display();
        d3.display();
        d3.multiDisplay(5);
    }
}

要点

Bridge 的特征就是将功能层次结构和实现层次结构分离开来，两者可以独立的扩展。impl 对象就是将两者连接起来的桥梁。
