系统分析与设计——个人作业6

使用 UMLet 建模：

• 1.使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键
  • 注意事项：
    • 对象必须是名词、特别是技术名词、报表、描述类的处理；
    • 关联必须有多重性、部分有名称与导航方向
    • 属性要注意计算字段
  • 数据建模，为了简化描述仅需要给出表清单，例如：
    • Hotel（ID/Key，Name，LoctionID/Fkey，Address……）

预订领域建模：

数据建模：

酒店（名字，星级，地址）
房间（类型，价格，状态）
位置（地区，城市，具体位置）
用户（名字，手机号）
预订（开始时间，结束时间，酒店名字，客房类型，客房数量）

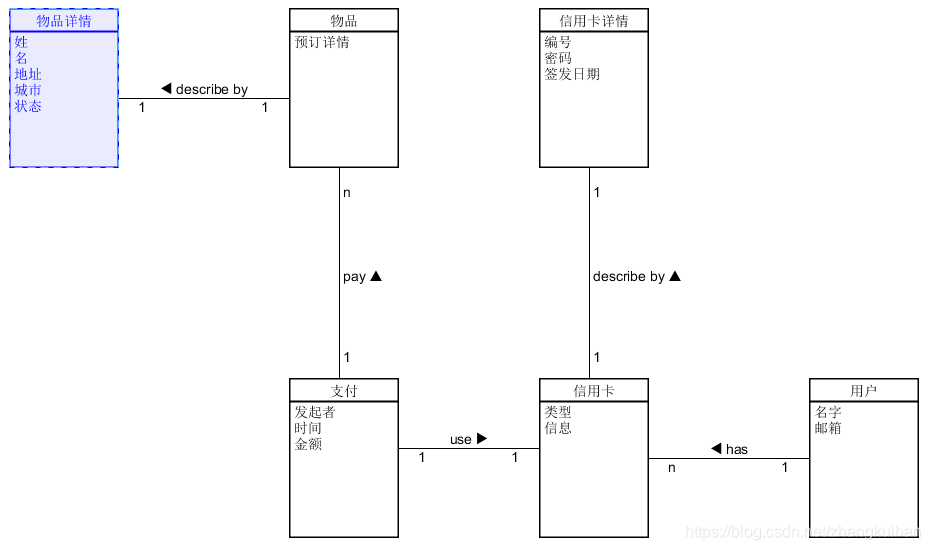

支付领域建模：

数据建模：

物品详情（姓，名，地址，城市，状态）
物品（预订详情）
支付（发起者，时间，金额）
信用卡（类型，信息）
信用卡详情（编号，密码，签发日期）
用户（名字，邮箱）

• 2.使用 UML State Model，对每个订单对象生命周期建模
  • 建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。
  • 建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。

状态集合S：
筛选酒店中、设置详细信息中、放入购物车、支付中、入住前、已入住。
事件集合E：
修改选择方案、修改详细信息、取消订单、续住、取消支付、支付超时、从购物车中删除。
