AUTOSAR进阶图解==＞AUTOSAR_SWS_CompilerAbstraction

AUTOSAR 编译器抽象层详解

AUTOSAR标准编译器抽象层SWS深入解析

目录

1. 概述
   1.1 编译器抽象层的作用
   1.2 编译器抽象层在AUTOSAR架构中的位置
2. 编译器抽象层架构
   2.1 总体架构
   2.2 主要组件关系
3. 编译器抽象层核心概念
   3.1 标准化类型定义
   3.2 内存限定符
   3.3 函数限定符
   3.4 指针类型限定符
   3.5 内存区域宏
4. 编译器抽象层使用指南
   4.1 头文件包含规则
   4.2 代码示例
5. 总结

---

1. 概述

1.1 编译器抽象层的作用

编译器抽象层是AUTOSAR架构中的关键部分，其主要目的是实现代码的跨平台和跨编译器可移植性。它通过提供标准化的类型定义、内存区域标识符和指针声明宏等方式，解决不同编译器在实现细节上的差异，确保AUTOSAR软件模块在不同硬件环境中保持一致的行为。

编译器抽象层的核心功能包括：

• 标准化基础数据类型定义，与硬件平台无关
• 提供内存区域标识符，支持内存映射功能
• 提供函数声明和指针类型的标准宏定义
• 确保代码在不同编译器环境下保持一致的行为

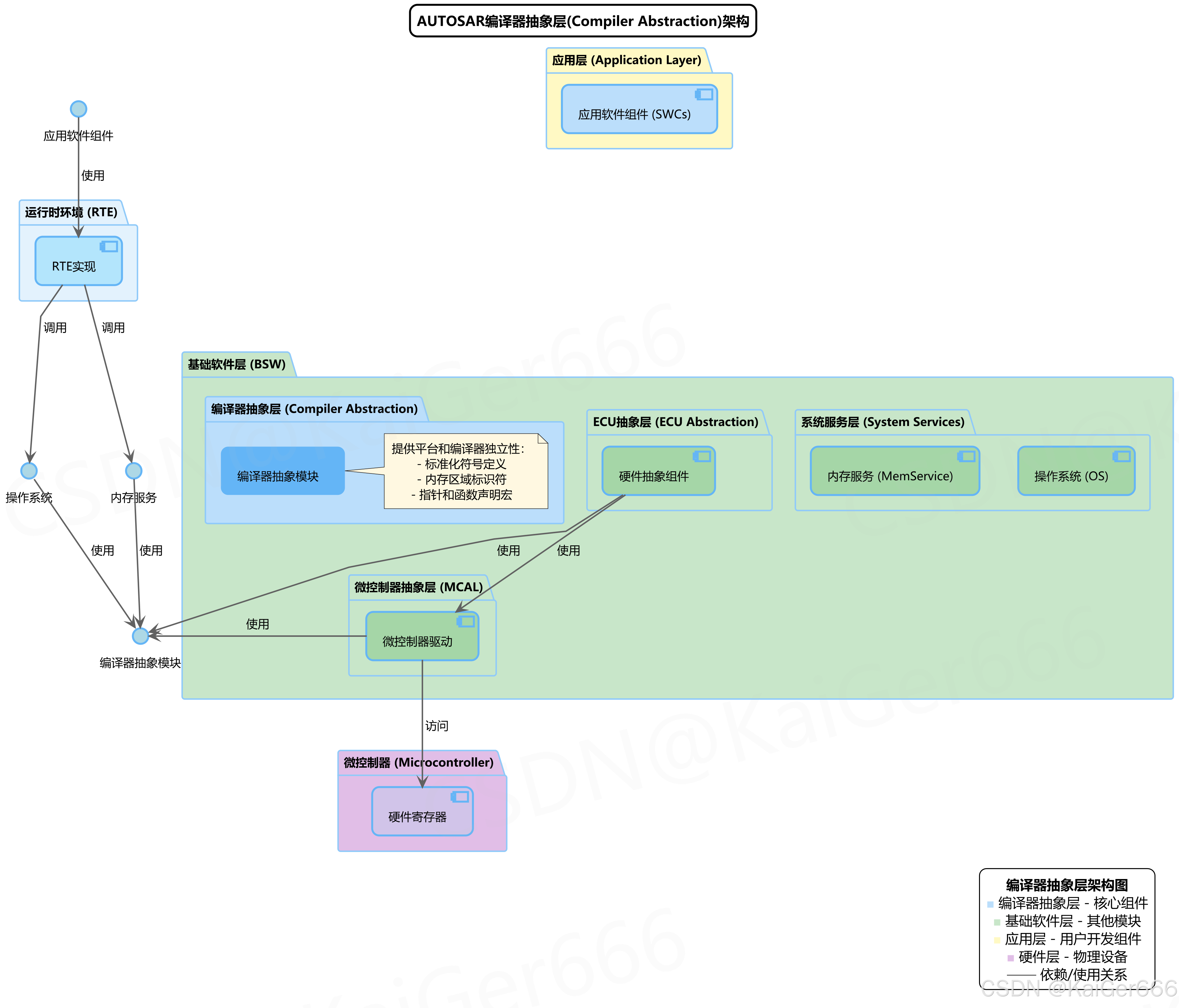

1.2 编译器抽象层在AUTOSAR架构中的位置

编译器抽象层在AUTOSAR分层架构中处于基础软件层(BSW)中的一个横向层，为其他所有层提供服务。从图中可以看到，编译器抽象层主要被以下模块使用：

1. 系统服务层(System Services)：

   • 操作系统(OS)模块需要编译器抽象层来确保任务管理和调度功能在不同平台上的一致性
   • 内存服务(MemService)模块利用编译器抽象层提供的内存区域标识符实现内存管理功能

2. ECU抽象层(ECU Abstraction)：

   • 硬件抽象组件通过编译器抽象层访问底层硬件，确保接口的一致性

3. 微控制器抽象层(MCAL)：

   • 微控制器驱动在访问硬件寄存器时，使用编译器抽象层提供的宏来确保正确的内存访问

编译器抽象层作为基础层，确保了整个AUTOSAR软件架构能够适配不同的硬件平台和编译器环境，是实现软件可移植性的关键组成部分。

2. 编译器抽象层架构

2.1 总体架构

编译器抽象层是AUTOSAR软件架构中的基础层，它不依赖于其他AUTOSAR模块，但被大多数其他模块所依赖。编译器抽象层主要通过标准化的头文件定义来提供服务，这些头文件包括：

1. Compiler.h：定义编译器特定的宏，如内存类限定符、函数内联控制等
2. Platform_Types.h：定义平台无关的标准化数据类型
3. Compiler_Cfg.h：包含编译器特定的配置参数

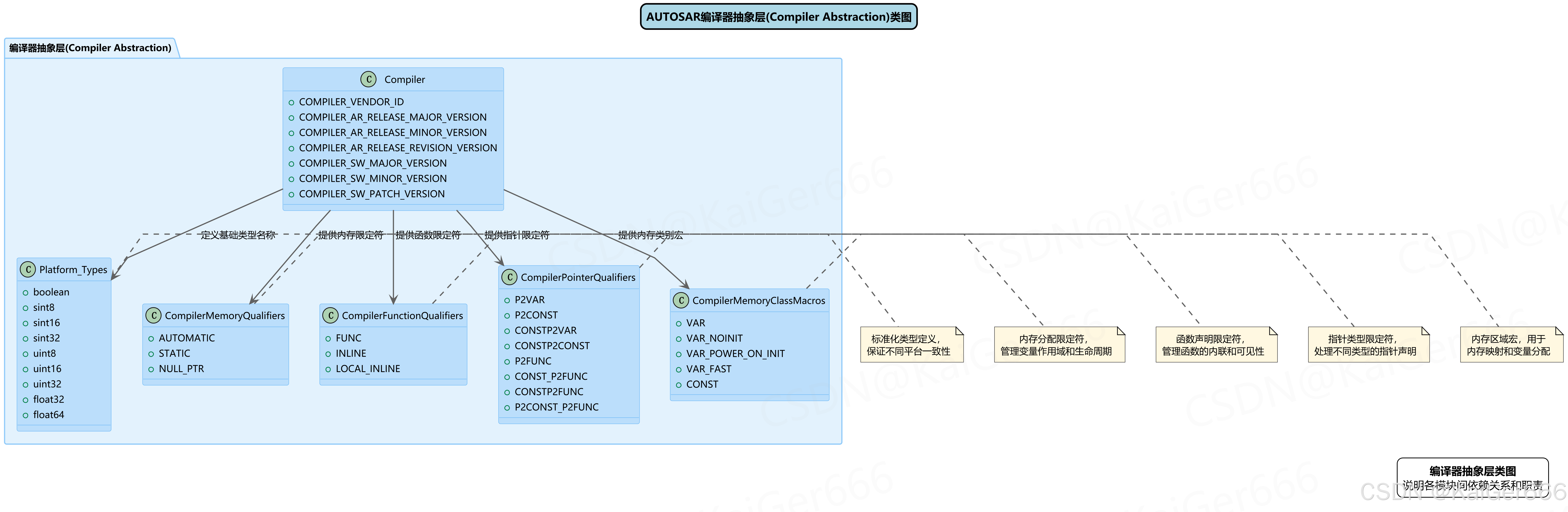

2.2 主要组件关系

编译器抽象层中的主要组件及其关系如上图所示：

1. Compiler：

   • 核心组件，提供编译器特定宏和版本信息
   • 定义了各种内存和函数限定符
   • 包含编译器供应商标识和版本信息

2. Platform_Types：

   • 提供标准化的基础数据类型定义
   • 确保在不同平台上类型大小一致性
   • 支持8位、16位、32位整数类型和浮点类型

3. 内存限定符(CompilerMemoryQualifiers)：

   • AUTOMATIC：自动变量，函数退出时销毁
   • STATIC：静态变量，函数退出后保持值
   • NULL_PTR：空指针常量定义

4. 函数限定符(CompilerFunctionQualifiers)：

   • FUNC：标准函数定义
   • INLINE：内联函数定义
   • LOCAL_INLINE：本地内联函数定义

5. 指针类型限定符(CompilerPointerQualifiers)：

   • P2VAR：指向可变数据的指针
   • P2CONST：指向常量数据的指针
   • CONSTP2VAR：指向可变数据的常量指针
   • 其他复合指针类型

6. 内存区域宏(CompilerMemoryClassMacros)：

   • VAR：变量定义宏
   • CONST：常量定义宏
   • VAR_NOINIT：不需初始化的变量宏
   • 其他特殊内存区域宏

3. 编译器抽象层核心概念

3.1 标准化类型定义

Platform_Types.h中定义了标准化的基本数据类型，确保在不同的硬件平台上保持一致性。这些类型包括：

/* 布尔类型定义 */
typedef unsigned char boolean;       /* 物理上实现为8位无符号字符 */
#define TRUE    1U
#define FALSE   0U

/* 有符号整型类型定义 */
typedef signed char         sint8;   /* -128到+127范围内的8位有符号整数 */
typedef signed short        sint16;  /* -32768到+32767范围内的16位有符号整数 */
typedef signed long         sint32;  /* -2147483648到+2147483647范围内的32位有符号整数 */

/* 无符号整型类型定义 */
typedef unsigned char       uint8;   /* 0到255范围内的8位无符号整数 */
typedef unsigned short      uint16;  /* 0到65535范围内的16位无符号整数 */
typedef unsigned long       uint32;  /* 0到4294967295范围内的32位无符号整数 */

/* 浮点类型定义 */
typedef float               float32; /* 32位IEEE 754单精度浮点数 */
typedef double              float64; /* 64位IEEE 754双精度浮点数 */

这些标准化类型的使用确保了代码在不同硬件平台上的行为一致性，避免了因平台特定类型大小不同而导致的问题。

3.2 内存限定符

Compiler.h中定义了多种内存限定符，用于控制变量的存储类别和生命周期：

/* 自动存储类，函数退出时变量自动销毁 */
#define AUTOMATIC

/* 静态存储类，函数退出后变量值保持 */
#define STATIC   static

/* 空指针定义 */
#ifndef NULL_PTR
  #define NULL_PTR  ((void *)0)
#endif

这些限定符在定义变量时使用，例如：

/* 使用STATIC定义静态变量 */
STATIC uint8 counter = 0;

/* 使用AUTOMATIC定义自动变量 */
AUTOMATIC uint16 tempValue = 100;

3.3 函数限定符

函数限定符用于控制函数的可见性和内联属性：

/* 标准函数定义宏 */
#define FUNC(rettype, memclass) rettype

/* 内联函数定义宏 */
#define INLINE inline

/* 本地内联函数定义宏，结合static和inline */
#define LOCAL_INLINE static inline

这些宏在定义函数时使用，例如：

/* 使用FUNC宏定义函数 */
FUNC(uint8, AUTOMATIC) Module_GetStatus(void)
{
    return moduleStatus;
}

/* 使用INLINE宏定义内联函数 */
INLINE uint16 Module_CalculateValue(uint16 input)
{
    return input * 2;
}

/* 使用LOCAL_INLINE定义仅在文件内可见的内联函数 */
LOCAL_INLINE void Module_UpdateCounter(void)
{
    counter++;
}

3.4 指针类型限定符

编译器抽象层定义了多种指针类型限定符，以处理不同场景下的指针声明：

/* 指向可变数据的指针 */
#define P2VAR(ptrtype, memclass, ptrclass) ptrtype *

/* 指向常量数据的指针 */
#define P2CONST(ptrtype, memclass, ptrclass) const ptrtype *

/* 指向可变数据的常量指针 */
#define CONSTP2VAR(ptrtype, memclass, ptrclass) ptrtype * const

/* 指向常量数据的常量指针 */
#define CONSTP2CONST(ptrtype, memclass, ptrclass) const ptrtype * const

/* 指向函数的指针 */
#define P2FUNC(rettype, ptrclass, fctname) rettype (* fctname)

这些宏在定义指针变量和函数指针时使用，例如：

/* 使用P2VAR定义指向可变数据的指针 */
P2VAR(uint8, AUTOMATIC, STANDARD) dataPtr = &data;

/* 使用P2CONST定义指向常量数据的指针 */
P2CONST(uint8, AUTOMATIC, STANDARD) constDataPtr = &constData;

/* 使用P2FUNC定义函数指针 */
P2FUNC(void, AUTOMATIC, callbackPtr)(uint8, uint16) = &CallbackFunction;

3.5 内存区域宏

编译器抽象层定义了不同内存区域的变量声明宏，用于支持内存映射功能：

/* 标准变量定义宏 */
#define VAR(type, memclass) type

/* 不初始化的变量定义宏 */
#define VAR_NOINIT(type, memclass) type

/* 上电初始化的变量定义宏 */
#define VAR_POWER_ON_INIT(type, memclass) type

/* 快速访问变量定义宏 */
#define VAR_FAST(type, memclass) type

/* 常量定义宏 */
#define CONST(type, memclass) const type

这些宏在定义变量时使用，支持内存映射功能：

/* 在标准RAM中定义变量 */
VAR(uint16, AUTOMATIC) normalVar = 0;

/* 定义不需要初始化的变量 */
VAR_NOINIT(uint32, AUTOMATIC) counterValue;

/* 定义存储在ROM中的常量 */
CONST(uint8, AUTOMATIC) maxValue = 100;

4. 编译器抽象层使用指南

4.1 头文件包含规则

在AUTOSAR项目中使用编译器抽象层时，需要遵循以下头文件包含顺序：

/* 必须的包含顺序 */
#include "Platform_Types.h"     /* 首先包含平台类型定义 */
#include "Compiler.h"           /* 然后包含编译器抽象层定义 */
#include "Compiler_Cfg.h"       /* 最后包含编译器特定配置 */

/* 项目特定头文件 */
#include "Module_Types.h"
#include "Module.h"

这种包含顺序确保了编译器特定宏和类型在所有项目代码中正确定义和使用。

4.2 代码示例

下面是一个完整的示例，展示如何在AUTOSAR模块中使用编译器抽象层：

/* 包含必要的头文件 */
#include "Platform_Types.h"
#include "Compiler.h"
#include "Compiler_Cfg.h"

/* 模块版本信息定义 */
#define MODULE_VENDOR_ID        42
#define MODULE_AR_RELEASE_MAJOR_VERSION 4
#define MODULE_AR_RELEASE_MINOR_VERSION 0
#define MODULE_AR_RELEASE_REVISION_VERSION 3
#define MODULE_SW_MAJOR_VERSION 1
#define MODULE_SW_MINOR_VERSION 0
#define MODULE_SW_PATCH_VERSION 0

/* 使用内存类宏定义全局变量 */
VAR(uint8, AUTOMATIC) gModuleStatus = 0;
CONST(uint16, AUTOMATIC) gModuleMaxValue = 255;

/* 使用P2VAR定义指针类型 */
typedef P2VAR(uint8, TYPEDEF, STANDARD) DataBufferPtrType;

/* 使用FUNC定义函数 */
FUNC(Std_ReturnType, AUTOMATIC) Module_Init(
    P2CONST(Module_ConfigType, AUTOMATIC, STANDARD) ConfigPtr)
{
    Std_ReturnType result = E_OK;

    /* 函数实现... */
    if (ConfigPtr == NULL_PTR) {
        result = E_NOT_OK;
    } else {
        /* 初始化模块... */
        gModuleStatus = 1;
    }

    return result;
}

/* 使用LOCAL_INLINE定义内部函数 */
LOCAL_INLINE void Module_UpdateStatus(uint8 newStatus)
{
    gModuleStatus = newStatus;
}

/* 使用P2FUNC定义回调函数指针 */
P2FUNC(void, AUTOMATIC, Module_CallbackPtr)(uint8) = NULL_PTR;

/* 使用指针类型函数 */
FUNC(void, AUTOMATIC) Module_RegisterCallback(
    P2FUNC(void, AUTOMATIC, CallbackFunc)(uint8))
{
    Module_CallbackPtr = CallbackFunc;
}

这个示例展示了如何使用编译器抽象层中的各种宏来定义变量、函数和指针，确保代码在不同编译器环境中的可移植性。

5. 总结

AUTOSAR编译器抽象层是实现软件可移植性的关键组成部分，它通过以下方式解决了跨平台开发的挑战：

1. 标准化数据类型：

   • 提供平台无关的类型定义
   • 确保数据类型在不同平台上的一致性

2. 内存抽象机制：

   • 支持内存映射功能
   • 提供不同内存区域的抽象访问方式

3. 函数和指针抽象：

   • 统一函数声明方式
   • 标准化指针类型定义

4. 编译器差异处理：

   • 抽象编译器特定指令
   • 屏蔽不同编译器之间的实现差异

通过编译器抽象层，AUTOSAR软件模块能够在不同的硬件平台和编译器环境中保持一致的行为，大大提高了软件的可移植性和可重用性，减少了跨平台开发的工作量和复杂度。
