AUTOSAR RTE（运行时环境）详解

AUTOSAR Classic Platform 的核心通信机制与运行时支持

1. AUTOSAR RTE概述

1.1 RTE的定位与作用

运行时环境（RTE，Runtime Environment）是AUTOSAR软件架构中的核心中间层，它在应用软件组件和基础软件之间提供了标准化的接口和通信机制。RTE作为实际实现虚拟功能总线（VFB，Virtual Function Bus）的软件层，使软件组件能够按照AUTOSAR方法论进行开发和集成。

RTE的主要职责包括：

提供软件组件之间的通信机制，支持组件间的数据交换
管理运行实体（Runnable Entity）的激活和调度
提供模式管理服务，协调各组件的运行状态
为应用软件组件提供访问基础软件功能的标准接口
支持ECU内部和ECU间的通信

RTE是为每个特定ECU专门生成的，它根据系统配置信息定制通信路径和接口实现，确保软件组件能够有效地进行通信和交互。

1.2 RTE的关键特性

RTE具有以下关键特性：

标准化接口：为软件组件提供统一的接口，隐藏底层实现细节
自动代码生成：基于ECU配置自动生成，减少手动编码工作
多种通信机制：支持多种通信模式，包括发送-接收、客户端-服务器等
资源保护：提供排他区域机制保护共享资源
可配置性：根据具体应用需求和硬件特性进行定制
多核支持：支持在多核处理器上分配和调度软件组件
内存优化：针对资源受限的嵌入式系统优化内存使用

2. RTE整体架构

2.1 分层架构与位置

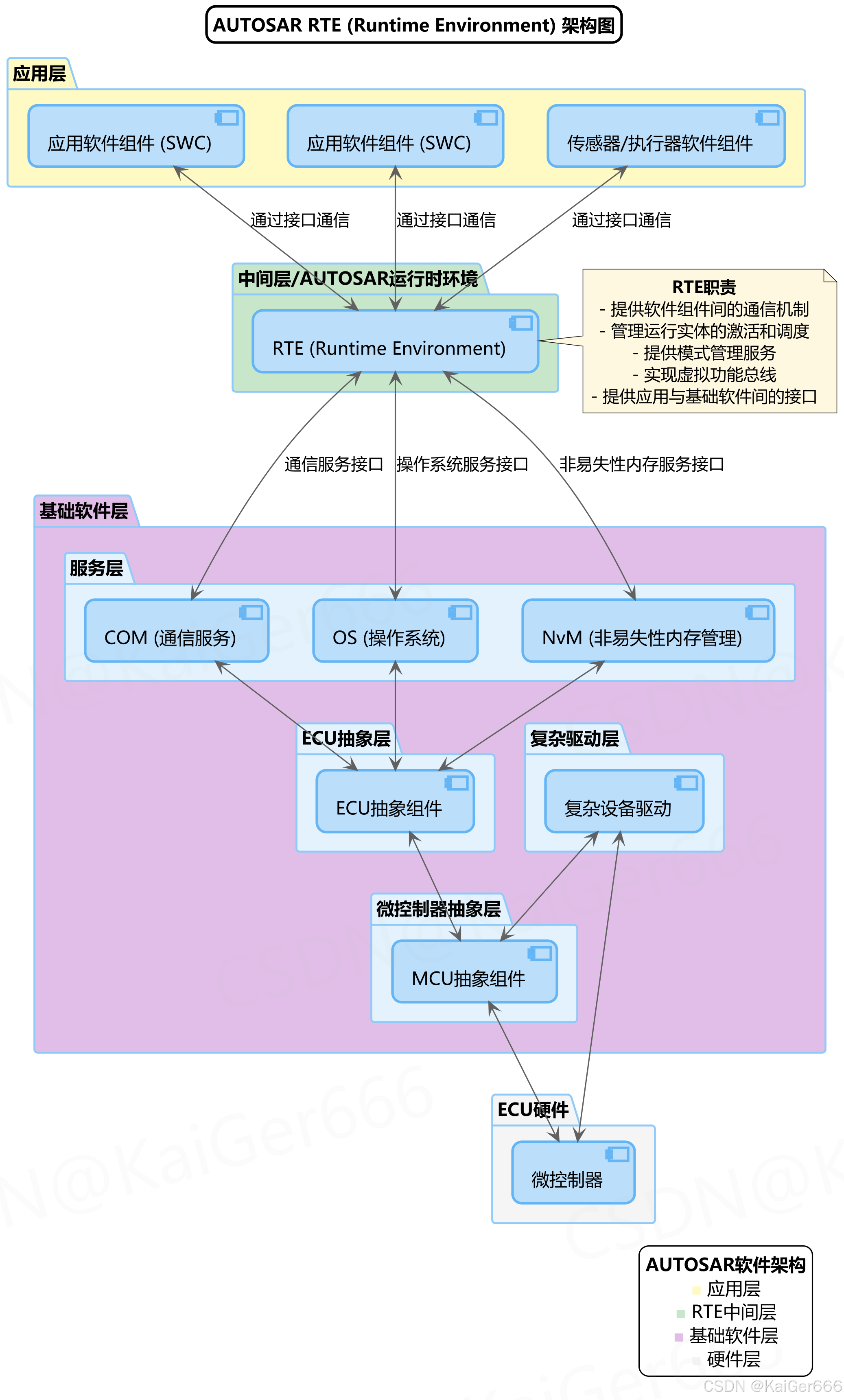

AUTOSAR软件架构采用分层设计，RTE作为中间层连接应用层和基础软件层。下图展示了RTE在AUTOSAR架构中的位置和与其他组件的关系：

在这里插入图片描述

从上图可以清晰地看到，AUTOSAR软件架构分为四个主要层级：

应用层：包含各种应用软件组件（SWC）和传感器/执行器软件组件，实现特定功能
RTE中间层：连接应用层和基础软件层，实现虚拟功能总线
基础软件层：包含多个子层
- 服务层：提供通信、操作系统和内存管理等服务
- ECU抽象层：提供硬件抽象
- 微控制器抽象层：提供微控制器访问接口
- 复杂驱动层：处理复杂的外设驱动功能
ECU硬件：实际的硬件组件

RTE的核心价值在于它将应用软件组件与底层硬件和基础软件隔离，使应用开发能够独立于特定硬件平台进行。这种分层设计极大地提高了软件的可移植性和可重用性。

2.2 RTE与其他层的交互

RTE与其他层的主要交互包括：

与应用软件组件的交互：
- 提供标准API供应用软件调用
- 管理Runnable实体的激活和执行
- 处理组件间的数据传输
与基础软件的交互：
- 连接到COM服务实现ECU间通信
- 使用OS服务进行任务调度和资源管理
- 通过NvM服务访问非易失性内存数据
横向交互：
- 支持同一层内不同软件组件之间的通信
- 处理应用软件组件之间的数据交换

这种分层交互机制确保了系统各部分之间的解耦，同时提供了必要的通信渠道。

3. RTE通信机制

3.1 发送-接收通信

RTE提供了丰富的通信机制，支持不同类型的数据交换和组件交互。下图详细展示了RTE支持的各种通信机制：

在这里插入图片描述

**发送-接收通信（Sender-Receiver）**是RTE中最常用的通信模式，主要特点包括：

1:N通信：一个发送者可以向多个接收者发送数据，支持广播模式
N:1通信：多个发送者可以向一个接收者发送数据，采用最后写入者获胜的策略
显式发送：通过Rte_Write()或Rte_Send()等API显式触发数据发送
隐式发送：Runnable实体结束时自动发送数据
显式接收：通过Rte_Read()或Rte_Receive()等API显式获取数据
隐式接收：Runnable实体开始时自动接收数据

发送-接收通信适用于数据流处理，如传感器数据传输、控制信号传递等场景。这种通信方式支持无队列（覆盖写）和队列（先进先出）两种数据处理模式。

3.2 客户端-服务器通信

**客户端-服务器通信（Client-Server）**提供了请求-响应型的交互机制：

同步调用：客户端调用Rte_Call()函数并阻塞等待服务器返回结果
异步调用：客户端发出请求后可继续执行，通过后续调用Rte_Result()获取结果
N:1多客户端支持：多个客户端可以请求同一个服务器，服务器可序列化处理这些请求

客户端-服务器通信适用于功能性服务请求，如数据处理、诊断功能和复杂算法调用等场景。

3.3 触发器通信

**触发器通信（Trigger）**用于激活Runnable实体：

外部触发器：支持1:N通信，一个触发信号可以激活多个Runnable实体
Runnable间触发：通过InterRunnableTriggering机制实现组件内部的Runnable间触发
队列触发器：支持触发事件的排队，防止在高负载情况下触发丢失

触发器通信为基于事件的系统提供了灵活的激活机制，适用于需要响应外部事件或内部状态变化的场景。

3.4 数据共享机制

RTE还提供了多种数据共享机制：

Runnable间变量（InterRunnableVariables）：允许同一组件内不同Runnable实体之间共享数据
排他区域（Exclusive Areas）：保护共享资源，确保数据一致性和避免竞争条件
大数据传输优化：针对大型数据结构提供高效传输机制，减少内存开销

这些机制共同构成了RTE的全面通信框架，支持各种复杂的系统交互需求。

4. RTE与操作系统交互

4.1 任务调度与管理

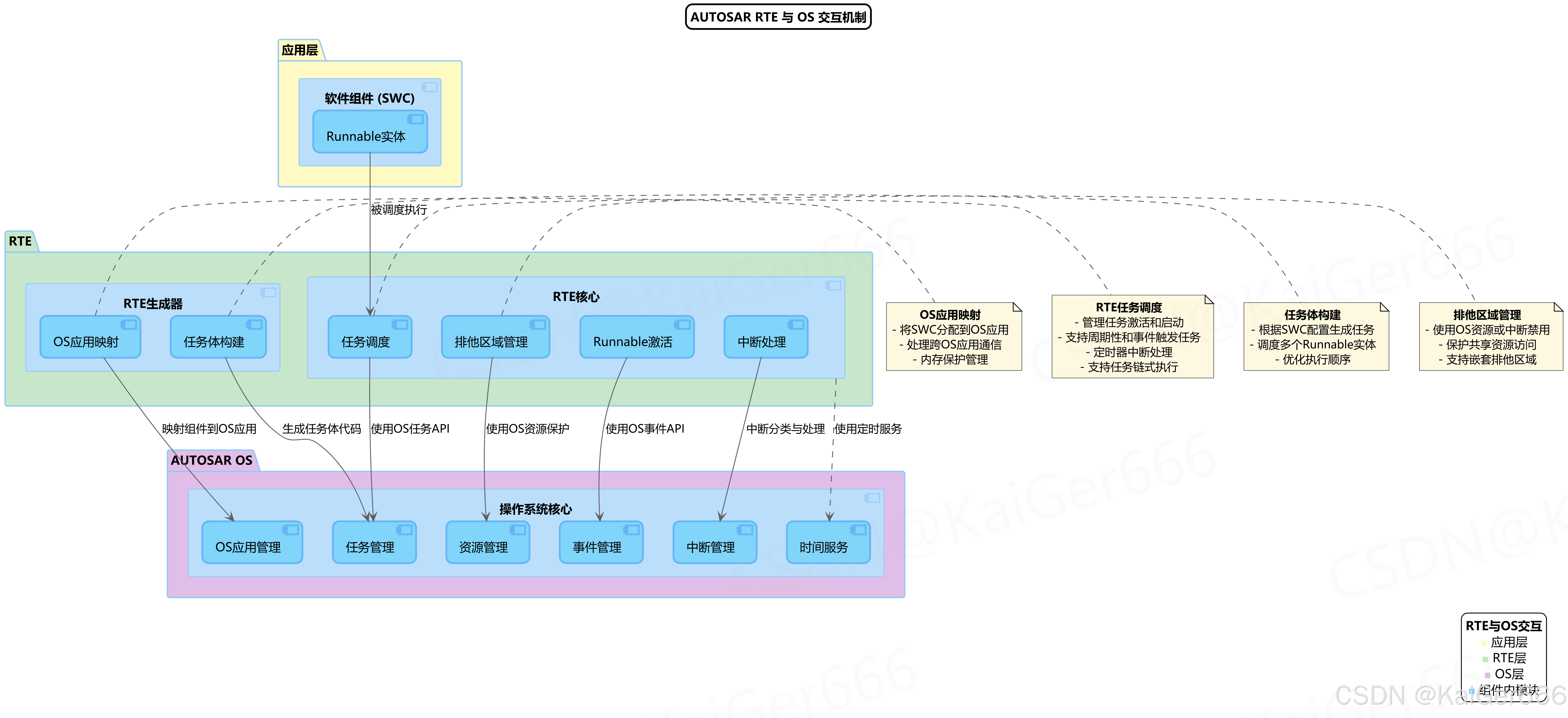

RTE与AUTOSAR OS之间的交互是确保软件组件正常运行的关键环节。下图展示了RTE与OS的交互机制：

在这里插入图片描述

RTE任务调度功能与OS密切合作，主要包括：

任务体构建：RTE生成器根据配置自动创建任务主体代码
任务激活：管理任务的启动和周期性激活
任务优先级分配：根据组件需求设置适当的优先级
定时服务使用：利用OS提供的定时服务实现时间触发的Runnable激活

RTE不仅使用OS的任务管理服务，还利用OS的事件管理功能来协调Runnable实体的执行。通过这种方式，RTE能够有效地将高级软件组件的执行需求映射到OS的任务调度机制上。

4.2 排他区域与资源保护

RTE的排他区域管理与OS的资源管理紧密集成：

资源保护机制：使用OS资源或禁用中断来实现互斥访问
嵌套排他区域支持：处理多层次的资源保护需求
跨任务保护：确保跨不同任务的共享资源访问安全

排他区域作为RTE提供的关键同步机制，依赖于OS的底层资源保护功能，为应用软件组件提供了一致的资源访问控制。

4.3 OS应用映射

RTE还负责管理软件组件与OS应用（OS Application）的映射关系：

组件到OS应用的分配：将软件组件分配到特定的OS应用中
跨OS应用通信处理：管理跨不同OS应用的组件间通信
内存保护配置：支持OS的内存保护机制，确保系统安全性

这种映射关系对于支持复杂的多核系统和隔离关键功能至关重要，是RTE在系统集成方面的重要贡献。

5. RTE与通信服务交互

5.1 信号处理与转换

RTE与COM服务的交互是实现ECU间通信的基础。下图展示了RTE与COM的交互流程：

在这里插入图片描述

RTE中的信号转换器负责以下功能：

应用数据与信号映射：将应用层数据结构映射到COM层信号
数据类型转换：处理不同数据类型之间的转换
大小端序调整：确保不同硬件平台之间的数据一致性
扩展缓冲区处理：支持大型数据的高效传输

这些转换机制确保了应用软件组件能够以统一的方式处理数据，而不必关心底层通信细节。

5.2 序列化与大数据处理

针对复杂数据结构和大型数据，RTE提供了专门的处理机制：

数据序列化：将复杂数据结构转换为可传输的字节流
TLV编码支持：支持Tag-Length-Value格式的灵活数据编码
分段传输：大数据的分段处理和重组
信号组处理：多个相关信号的组合处理

这些机制支持现代汽车系统中日益增加的大数据传输需求，如摄像头数据、雷达信息等高带宽应用。

5.3 ECU间通信支持

RTE为跨ECU通信提供了全面支持：

标准化通信协议：与COM服务协作实现标准通信
网络数据转换：处理网络传输中的数据格式转换
超时检测：监控通信延迟和失败，支持故障处理
初始值管理：确保通信启动时的数据一致性

通过这些机制，RTE实现了AUTOSAR虚拟功能总线的核心目标：使分布在不同ECU上的软件组件能够透明地进行通信。

6. Runnable实体调度与激活

6.1 Runnable类别与特性

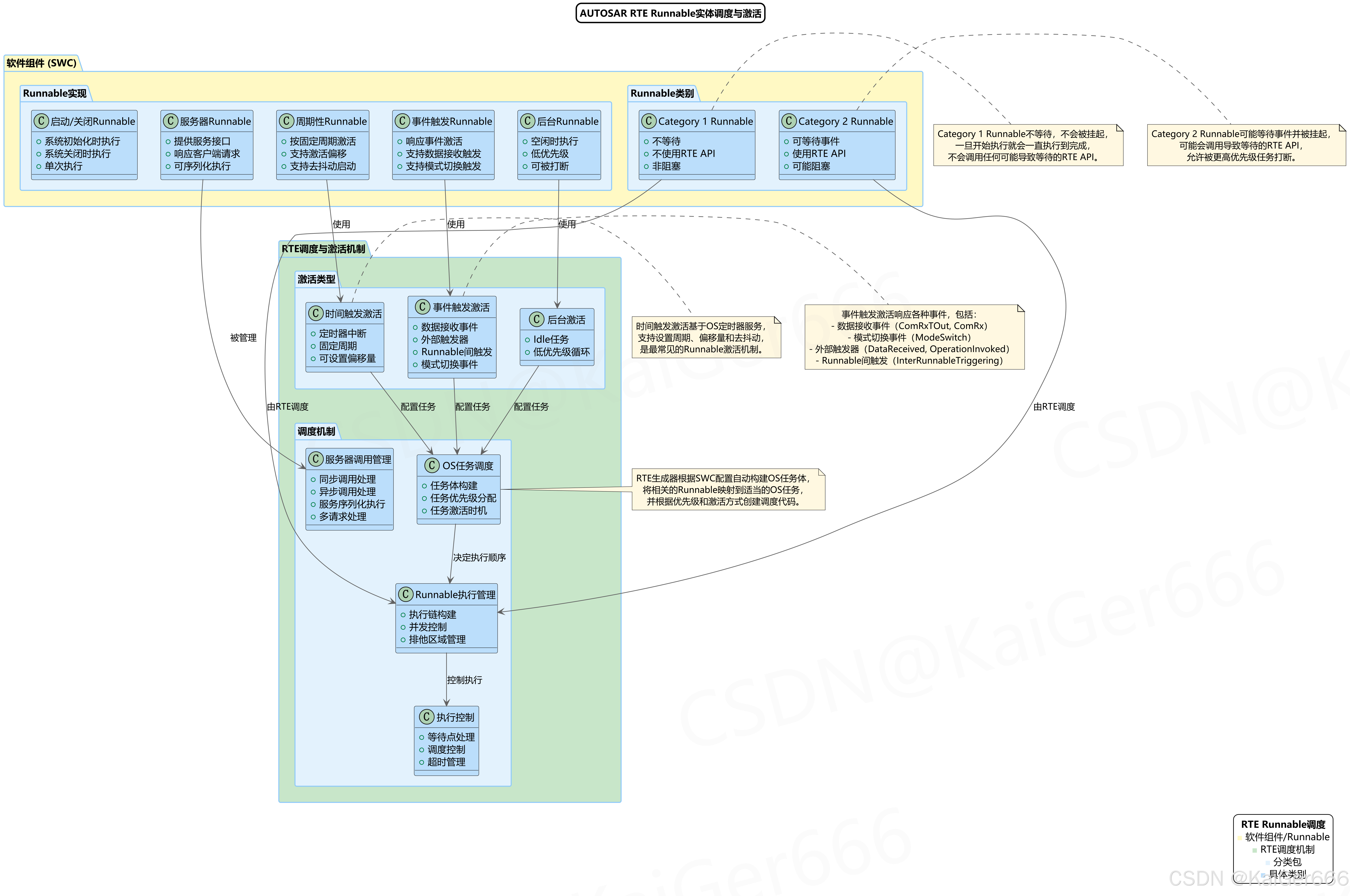

Runnable实体是AUTOSAR软件组件中的基本执行单元。下图展示了RTE对Runnable实体的调度和激活机制：

在这里插入图片描述

AUTOSAR定义了两类Runnable实体：

Category 1 Runnable：
- 不使用任何可能导致等待的RTE API
- 一旦开始执行就会一直执行到结束
- 适用于简单、快速的操作
Category 2 Runnable：
- 可以使用导致等待的RTE API
- 可能被挂起并等待事件
- 适用于复杂、可能需要等待的操作

根据功能特点，Runnable实体还可分为：

服务器Runnable：响应客户端请求，提供服务
周期性Runnable：按固定时间间隔执行
事件触发Runnable：响应特定事件而激活
后台Runnable：在系统空闲时执行
启动/关闭Runnable：在系统初始化或关闭时执行

6.2 激活机制

RTE支持多种Runnable激活机制：

时间触发激活：
- 基于OS定时器实现定期激活
- 支持设置激活周期和偏移量
- 可配置去抖动启动特性
事件触发激活：
- 数据接收事件（ComRx、ComRxTOut）
- 模式切换事件（ModeSwitch）
- 外部触发器（DataReceived、OperationInvoked）
- Runnable间触发（InterRunnableTriggering）
后台激活：
- 通过空闲任务实现
- 低优先级循环执行
