AUTOSAR Transformer模块详解

AUTOSAR经典平台通用转换器规范分析

目录

• 1. AUTOSAR Transformer概述
  • 1.1 Transformer的作用
  • 1.2 基本概念
• 2. Transformer架构设计
  • 2.1 架构层次
  • 2.2 核心组件
  • 2.3 转换器链
• 3. Transformer配置结构
  • 3.1 配置类详解
  • 3.2 配置参数说明
  • 3.3 转换器类型
• 4. Transformer交互流程
  • 4.1 初始化阶段
  • 4.2 数据传输阶段
  • 4.3 逆向转换阶段
• 5. Transformer错误处理机制
  • 5.1 错误类型分类
  • 5.2 错误处理流程
  • 5.3 错误恢复策略
• 6. 总结

---

1. AUTOSAR Transformer概述

1.1 Transformer的作用

Transformer（转换器）是AUTOSAR经典平台中的一个关键模块，它提供了数据转换机制，使AUTOSAR系统能够线性化和转换数据。Transformer主要用于以下场景：

• 内部ECU通信数据的序列化和反序列化
• 网络通信数据的安全保护
• 特定应用场景下的数据转换需求
• 跨域通信的数据格式适配

Transformer通过提供清晰定义的函数签名，为每个标记为需要转换的通信关系（基于端口或基于信号）服务。无论是客户端/服务器操作还是发送者/接收者接口，转换器的输出始终是线性字节数组。

1.2 基本概念

AUTOSAR Transformer模块基于以下核心概念：

• 转换器链：多个转换器级联形成的处理流程
• 序列化转换：将结构化数据转换为线性字节数组
• 安全转换：为数据添加安全保护机制（如校验和、冗余数据）
• 安保转换：为数据添加安全措施（如加密、认证）
• 自定义转换：应用特定场景的定制转换逻辑

---

2. Transformer架构设计

2.1 架构层次

AUTOSAR Transformer的整体架构设计如下图所示，展现了其在AUTOSAR系统中的位置和内部结构：

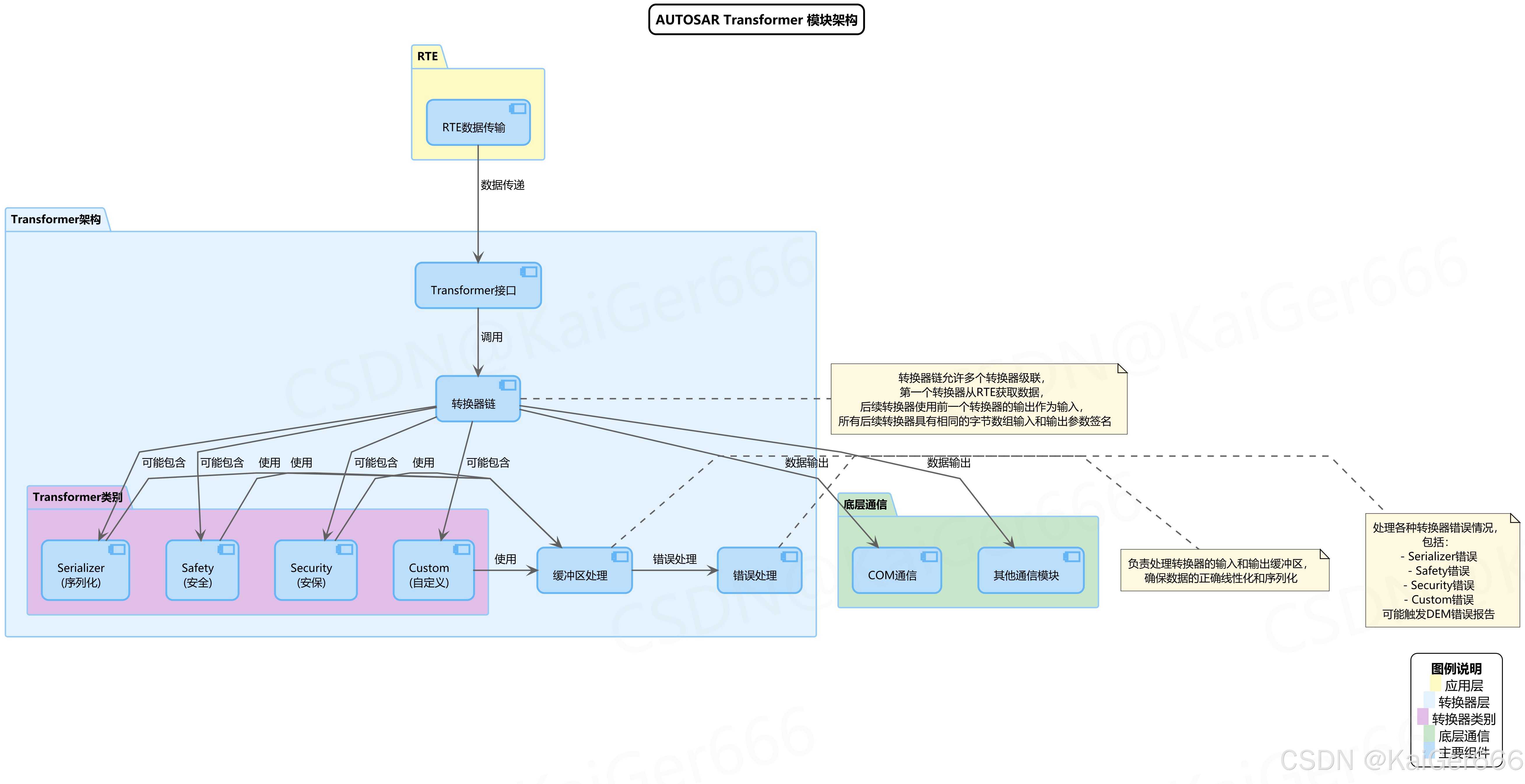

图2.1 AUTOSAR Transformer模块架构图

该架构图展示了Transformer模块在AUTOSAR系统中的总体结构，包括：

1. 分层设计：

   • 应用层（黄色）：包含RTE数据传输组件，负责与应用软件交互
   • 转换器层（蓝色）：包含转换器接口、转换器链和各类转换器实现
   • 底层通信（绿色）：包含COM模块和其他通信模块

2. 核心组件：

   • RTE数据传输：负责将应用数据传递给转换器接口
   • Transformer接口：统一的转换器调用接口
   • 转换器链：转换器的级联执行机制
   • 缓冲区处理：管理数据转换过程中的缓冲区
   • 错误处理：处理转换过程中的各种错误情况

3. 转换器类别：

   • Serializer（序列化器）：将结构化数据转换为字节数组
   • Safety（安全）：添加安全保护机制
   • Security（安保）：添加加密和认证机制
   • Custom（自定义）：针对特定需求的自定义转换逻辑

2.2 核心组件

Transformer架构中的核心组件各司其职：

• 转换器接口：提供统一的API，接收来自RTE的数据，并调用转换器链
• 转换器链：允许多个转换器级联，第一个转换器从RTE获取数据，后续转换器使用前一个转换器的输出作为输入
• 缓冲区处理：负责转换过程中的内存管理，确保数据的正确线性化和序列化
• 错误处理：监控转换过程中的异常情况，并触发适当的错误报告和恢复动作

2.3 转换器链

转换器链是AUTOSAR Transformer的核心机制，它允许多个转换器按照配置的顺序依次处理数据。这种链式处理模式具有以下特点：

• 第一个转换器从RTE获取应用数据
• 后续转换器使用前一个转换器的输出作为输入
• 所有后续转换器具有相同的函数签名，接收和输出字节数组
• 转换器链支持灵活的功能扩展，可以根据需要添加新的转换功能
• 错误处理贯穿整个链条，任一环节出错都会中断处理流程

---

3. Transformer配置结构

3.1 配置类详解

AUTOSAR Transformer采用标准的AUTOSAR配置结构，下图展示了Transformer的配置类模型：

图3.1 AUTOSAR Transformer配置类图

该配置类图展示了Transformer模块的主要配置类及其关系：

1. XfrmGeneral：

   • 转换器的全局配置容器
   • 包含头部ID、路由组引用和DEM事件配置等参数
   • 与其他配置类形成一对多的包含关系

2. XfrmImplementationMapping：

   • 定义转换器的具体实现映射
   • 包含最大输入输出长度、消息头大小、是否支持逆变换等参数
   • 被XfrmSignal引用以确定使用哪种转换器实现

3. XfrmSignal：

   • 定义需要进行转换的信号配置
   • 包含ID、转换器类型和最大输出长度等参数
   • 通过引用XfrmImplementationMapping确定具体实现

4. XfrmDemEventParameterRefs：

   • 定义转换器使用的诊断事件参数引用
   • 用于错误报告和诊断

5. XfrmTransformerClassEnum：

   • 定义转换器的类型枚举
   • 包含四种类型：序列化器、安全、安保和自定义

3.2 配置参数说明

各主要配置类的关键参数说明如下：

XfrmGeneral关键参数：

• XfrmHeaderId：转换器头部标识符
• XfrmRoutingGroupRef：路由组引用
• XfrmLongDataEnabled：是否启用长数据支持
• XfrmDemEventEnabled：是否启用DEM事件报告
• XfrmInsufficientLengthErrorDemEventId：缓冲区长度不足错误的DEM事件ID
• XfrmMalformedMessageErrorDemEventId：畸形消息错误的DEM事件ID

XfrmImplementationMapping关键参数：

• XfrmImplementation：具体的转换器实现
• XfrmMaxInOutLength：最大输入输出长度
• XfrmTransformerMessageHeaderSize：转换器消息头大小
• XfrmIsInverseAvailable：是否支持逆变换
• XfrmIsInitRequired：是否需要初始化
• XfrmPrefix：转换器函数前缀

XfrmSignal关键参数：

• XfrmId：转换器信号ID
• XfrmTransformerClass：转换器类型
• XfrmMaxOutgoingLength：最大输出长度
• XfrmPortRef：端口引用
• XfrmImplMappingRef：实现映射引用

3.3 转换器类型

AUTOSAR Transformer标准定义了四种转换器类型：

1. 序列化器（TRANSFORMER_CLASS_SERIALIZER）：

   • 将结构化数据转换为线性字节数组
   • 通常作为转换器链的第一个元素
   • 反向操作将字节数组恢复为结构化数据

2. 安全转换器（TRANSFORMER_CLASS_SAFETY）：

   • 添加安全保护机制，如校验和、冗余数据
   • 提高数据传输的可靠性和安全性
   • 检测数据传输中的错误和篡改

3. 安保转换器（TRANSFORMER_CLASS_SECURITY）：

   • 添加加密和认证机制
   • 保护数据免受未授权访问和篡改
   • 验证数据来源和完整性

4. 自定义转换器（TRANSFORMER_CLASS_CUSTOM）：

   • 针对特定应用场景的定制转换逻辑
   • 允许开发者实现额外的转换功能
   • 扩展标准转换器的功能

---

4. Transformer交互流程

4.1 初始化阶段

AUTOSAR Transformer的交互流程包括初始化、数据传输和逆向转换三个主要阶段，下图展示了完整的交互流程：

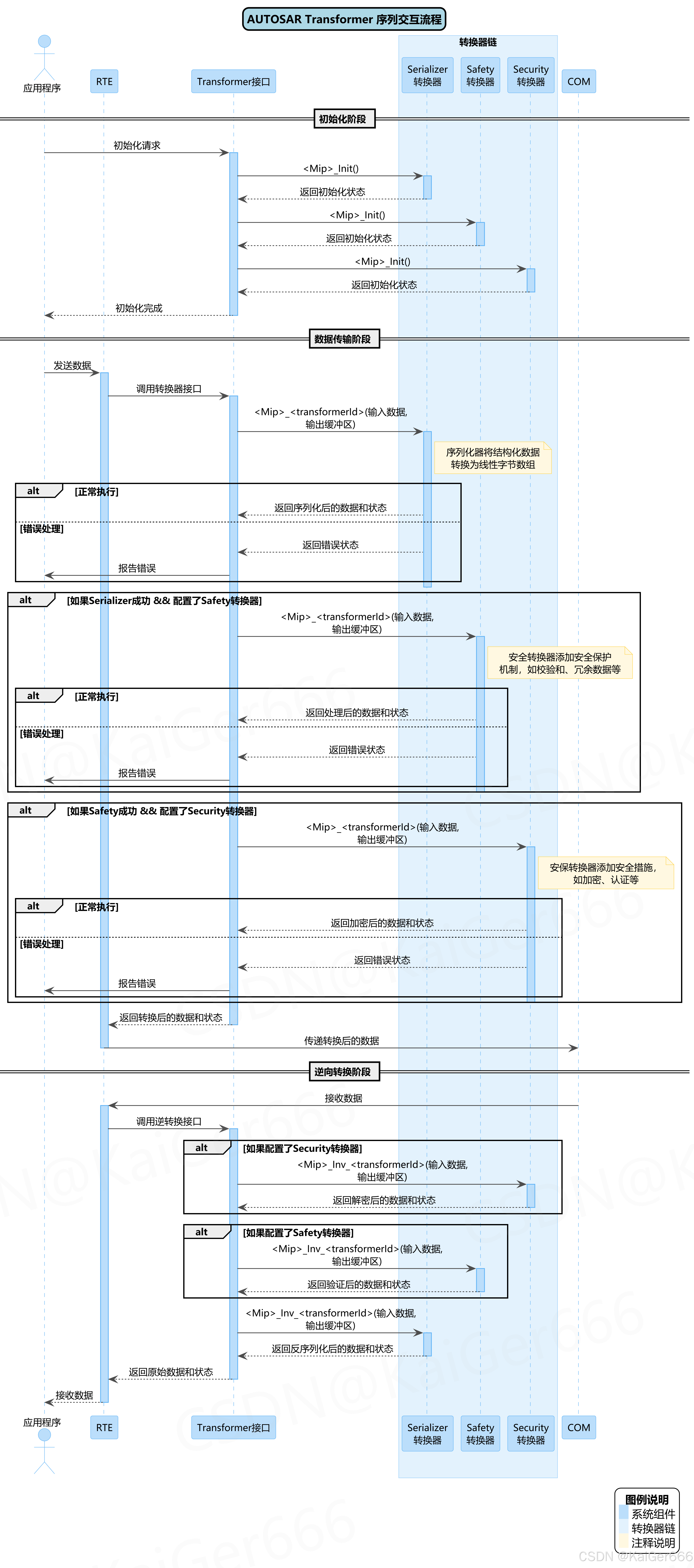

图4.1 AUTOSAR Transformer序列交互图

初始化阶段是Transformer启动时的准备阶段，包括以下步骤：

1. 应用程序向Transformer接口发送初始化请求
2. Transformer接口依次调用各个转换器的初始化函数<Mip>_Init()
3. 各转换器完成初始化，并返回初始化状态
4. Transformer接口向应用程序报告初始化完成状态

初始化阶段主要完成以下工作：

• 分配必要的内存资源
• 初始化转换器内部状态
• 建立转换器间的连接关系
• 加载配置参数

4.2 数据传输阶段

数据传输阶段是Transformer的核心处理流程，包括以下步骤：

1. 应用程序将数据发送到RTE
2. RTE调用Transformer接口
3. Transformer接口按顺序调用转换器链中的转换器：
   • 首先调用序列化转换器，将结构化数据转换为字节数组
   • 如果序列化成功且配置了安全转换器，则调用安全转换器
   • 如果安全转换成功且配置了安保转换器，则调用安保转换器
4. 各转换器处理数据并返回状态
5. Transformer接口将最终转换后的数据返回给RTE
6. RTE将数据传递给COM模块进行通信

数据传输阶段的特点：

• 转换器按照配置的顺序依次执行
• 任一转换器出错，会中断后续转换并报告错误
• 每个转换器都会检查输入数据并验证处理结果
• 转换过程中出现的错误会通过错误处理机制报告给应用程序

4.3 逆向转换阶段

逆向转换阶段是数据接收和恢复的过程，包括以下步骤：

1. COM模块接收数据并传递给RTE
2. RTE调用Transformer接口的逆转换接口
3. Transformer接口按照与数据传输相反的顺序调用转换器的逆转换函数：
   • 如果配置了安保转换器，首先调用其逆转换函数<Mip>_Inv_<transformerId>解密数据
   • 如果配置了安全转换器，然后调用其逆转换函数<Mip>_Inv_<transformerId>验证数据
   • 最后调用序列化转换器的逆转换函数<Mip>_Inv_<transformerId>，将字节数组转换回结构化数据
4. 各转换器处理数据并返回状态
5. Transformer接口将恢复的原始数据返回给RTE
6. RTE将数据传递给应用程序

逆向转换阶段的关键点：

• 转换器的调用顺序与正向转换相反
• 每个转换器都需要支持逆转换功能（如果在配置中启用）
• 逆转换过程中的错误同样会触发错误处理机制
• 成功的逆转换将完全恢复原始的应用数据

---

5. Transformer错误处理机制

5.1 错误类型分类

AUTOSAR Transformer定义了系统化的错误处理机制，下图展示了错误处理的状态转换关系：

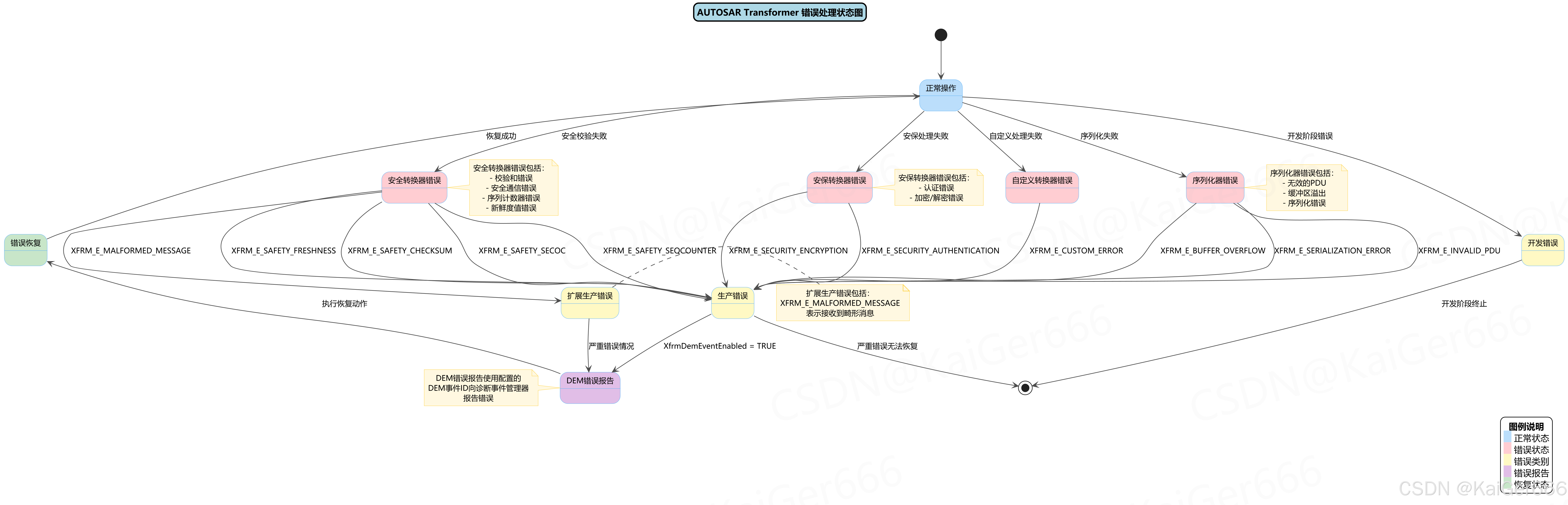

图5.1 AUTOSAR Transformer错误处理状态图

该状态图展示了Transformer模块的错误处理流程，包括以下几类错误：

1. 序列化器错误：

   • XFRM_E_INVALID_PDU：无效的PDU数据
   • XFRM_E_BUFFER_OVERFLOW：缓冲区溢出
   • XFRM_E_SERIALIZATION_ERROR：序列化过程中的一般错误

2. 安全转换器错误：

   • XFRM_E_SAFETY_CHECKSUM：校验和错误
   • XFRM_E_SAFETY_SECOC：安全通信错误
   • XFRM_E_SAFETY_SEQCOUNTER：序列计数器错误
   • XFRM_E_SAFETY_FRESHNESS：新鲜度值错误
   • XFRM_E_MALFORMED_MESSAGE：畸形消息错误（扩展生产错误）

3. 安保转换器错误：

   • XFRM_E_SECURITY_AUTHENTICATION：认证错误
   • XFRM_E_SECURITY_ENCRYPTION：加密/解密错误

4. 自定义转换器错误：

   • XFRM_E_CUSTOM_ERROR：自定义错误

这些特定错误类型进一步分为三个主要类别：

• 开发错误：在开发阶段检测到的配置或实现问题
• 生产错误：在运行时发生的常规错误
• 扩展生产错误：特殊的严重错误情况，如畸形消息

5.2 错误处理流程

Transformer错误处理遵循以下流程：

1. 错误检测：

   • 转换器监控其操作过程
   • 当检测到异常情况时，转换到相应的错误状态

2. 错误分类：

   • 将检测到的错误分类为特定错误类型
   • 根据错误类型确定处理方式

3. 错误报告：

   • 如果启用了DEM事件报告（XfrmDemEventEnabled = TRUE），则向DEM报告错误
   • 使用配置的DEM事件ID将错误信息发送给诊断事件管理器

4. 错误恢复：

   • 对于可恢复的错误，执行恢复动作
   • 成功恢复后，转换器返回正常操作状态
   • 对于严重错误，可能导致操作终止

5.3 错误恢复策略

Transformer模块针对不同类型的错误采用不同的恢复策略：

1. 开发错误处理：

   • 开发错误通常在开发阶段检测
   • 默认情况下，开发错误会导致程序终止
   • 在生产环境中，开发错误应该不会出现

2. 生产错误处理：

   • 生产错误是运行时可能出现的错误
   • 根据错误的严重程度，可能采取不同的处理方式：
     • 重试操作
     • 使用默认值
     • 报告错误并继续
     • 报告错误并终止当前操作

3. 扩展生产错误处理：

   • 扩展生产错误表示严重的问题
   • 通常会导致DEM错误报告
   • 根据安全策略，可能需要执行特定的恢复动作

4. 自主错误响应：

   • 转换器可以配置为具有自主错误响应能力
   • 在检测到错误时，转换器可以自动执行预定义的响应动作
   • 响应动作可能包括重试、重置或使用备用数据

---

6. 总结

AUTOSAR Transformer模块是AUTOSAR经典平台中的一个关键组件，提供了强大而灵活的数据转换机制。本文详细分析了Transformer的架构设计、配置结构、交互流程和错误处理机制。

Transformer的主要特点和优势包括：

1. 灵活的架构设计：

   • 转换器链机制支持多种转换器的级联组合
   • 标准化的接口简化了转换器的实现和使用
   • 四种转换器类别满足不同的应用需求

2. 标准化的配置结构：

   • 符合AUTOSAR配置标准的配置类设计
   • 丰富的配置参数支持多样化的功能定制
   • 转换器实现与配置的清晰分离

3. 完整的交互流程：

   • 明确的初始化、数据传输和逆向转换阶段
   • 标准化的函数签名简化了集成工作
   • 灵活的数据流向支持复杂的通信场景

4. 健壮的错误处理：

   • 系统化的错误分类与管理
   • 与诊断事件管理器的无缝集成
   • 多层次的错误恢复策略

Transformer模块在AUTOSAR系统中的应用场景广泛，包括：

• ECU内部通信的数据序列化与反序列化
• 网络通信中的数据安全保护
• 跨域通信的数据格式转换
• 特定应用的数据处理需求

通过Transformer模块，AUTOSAR系统能够实现灵活、安全、高效的数据转换和通信，为现代汽车电子系统提供强大的支持。
