AUTOSAR 更新与配置管理（UCM）系统分析

基于AUTOSAR自适应平台规范R24-11

目录

• 1. 概述
• 2. UCM架构设计
  • 2.1 主要组件
  • 2.2 组件之间的关系
• 3. 软件包状态机
  • 3.1 状态定义
  • 3.2 状态转换
  • 3.3 错误处理
• 4. 更新流程分析
  • 4.1 准备阶段
  • 4.2 激活阶段
  • 4.3 清理阶段
• 5. 安全性考虑
• 6. 总结

---

1. 概述

AUTOSAR（汽车开放系统架构）自适应平台提供了一套完整的更新与配置管理（Update and Configuration Management，UCM）系统，用于管理车辆软件的更新过程。本文档基于AUTOSAR R24-11规范，分析UCM系统的架构设计、状态管理、更新流程以及安全考虑等关键方面。

UCM系统负责处理软件包的传输、验证、安装和激活等一系列操作，确保车辆软件能够安全、可靠地进行更新。它是连接远程诊断服务与车辆内部软件系统的桥梁，为OTA（空中下载）更新提供了基础架构支持。

---

2. UCM架构设计

2.1 主要组件

UCM系统由多个相互协作的组件构成，共同完成软件更新的全生命周期管理。

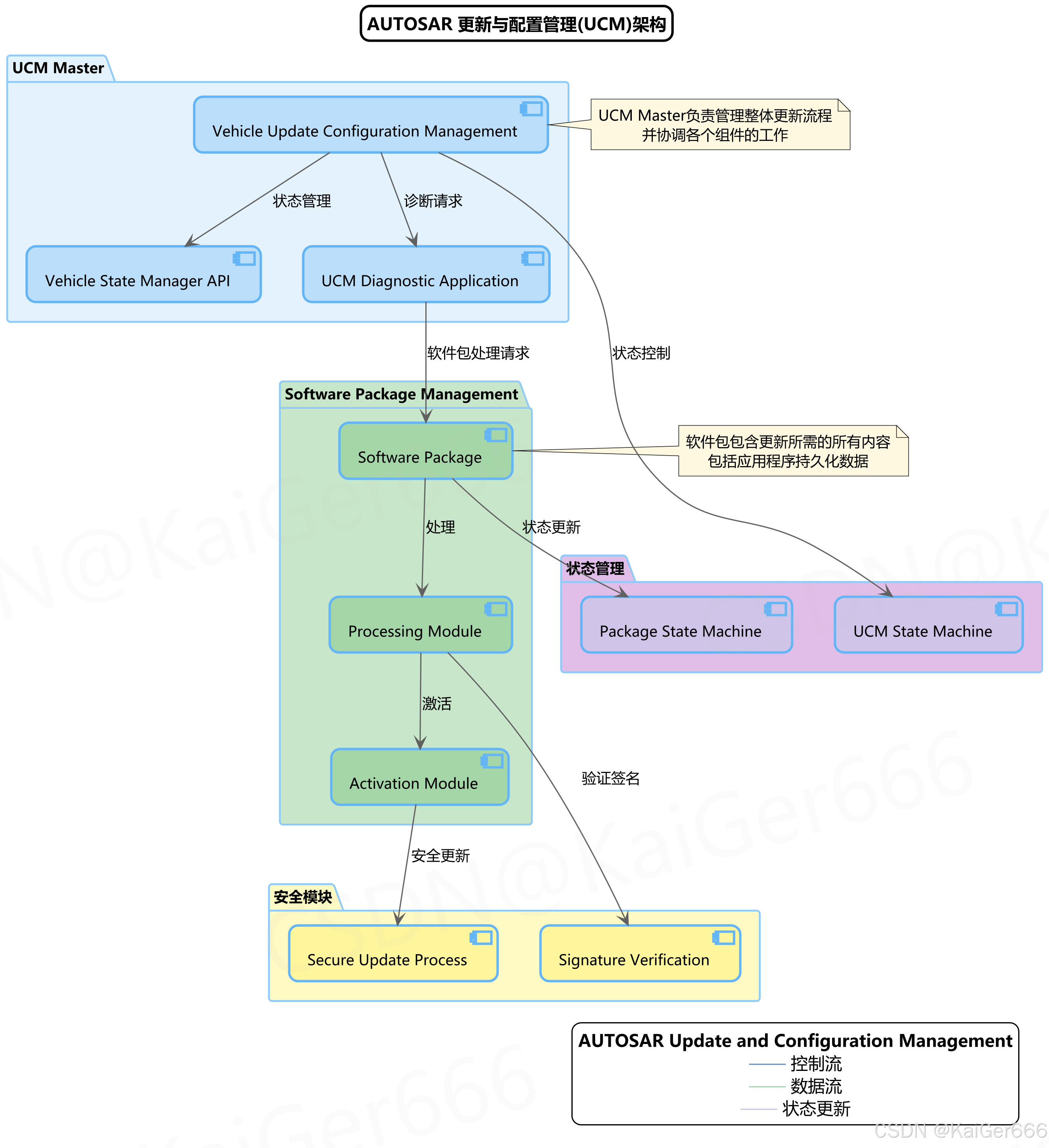

图2-1：AUTOSAR更新与配置管理架构图

UCM系统的主要组件包括：

• UCM Master：整个更新系统的核心控制者，协调其他组件工作并管理更新流程。

  • Vehicle Update Configuration Management：负责车辆级别的更新配置管理
  • Vehicle State Manager API：管理车辆状态，确保更新过程中车辆处于安全状态
  • UCM Diagnostic Application：提供诊断接口，处理来自外部的诊断请求

• Software Package Management：负责软件包的管理，包括：

  • Software Package：软件包实体，包含了更新所需的所有内容
  • Processing Module：处理软件包，包括验证、解析等操作
  • Activation Module：负责软件包的激活，将新软件应用到系统中

• 状态管理：维护系统状态，确保更新过程的可追踪性和一致性

  • Package State Machine：管理软件包的状态变化
  • UCM State Machine：管理整个UCM系统的状态

• 安全模块：确保更新过程的安全性

  • Signature Verification：验证软件包的签名，确保来源可靠
  • Secure Update Process：实现安全的更新流程，防止恶意攻击

2.2 组件之间的关系

如图2-1所示，UCM系统中的组件通过明确定义的接口进行交互：

1. UCM Master通过诊断接口接收外部诊断请求，并通过状态管理API控制整个更新流程。
2. 软件包管理模块负责处理软件包，包括处理和激活两个主要步骤。
3. 状态管理模块在整个更新过程中维护系统状态，确保系统能够正确响应外部请求。
4. 安全模块贯穿整个更新过程，确保每一步操作都满足安全要求。

这种模块化设计使UCM系统具有高可扩展性和灵活性，能够适应不同车辆平台的需求。

---

3. 软件包状态机

3.1 状态定义

软件包在更新过程中会经历不同的状态，这些状态由软件包状态机管理。

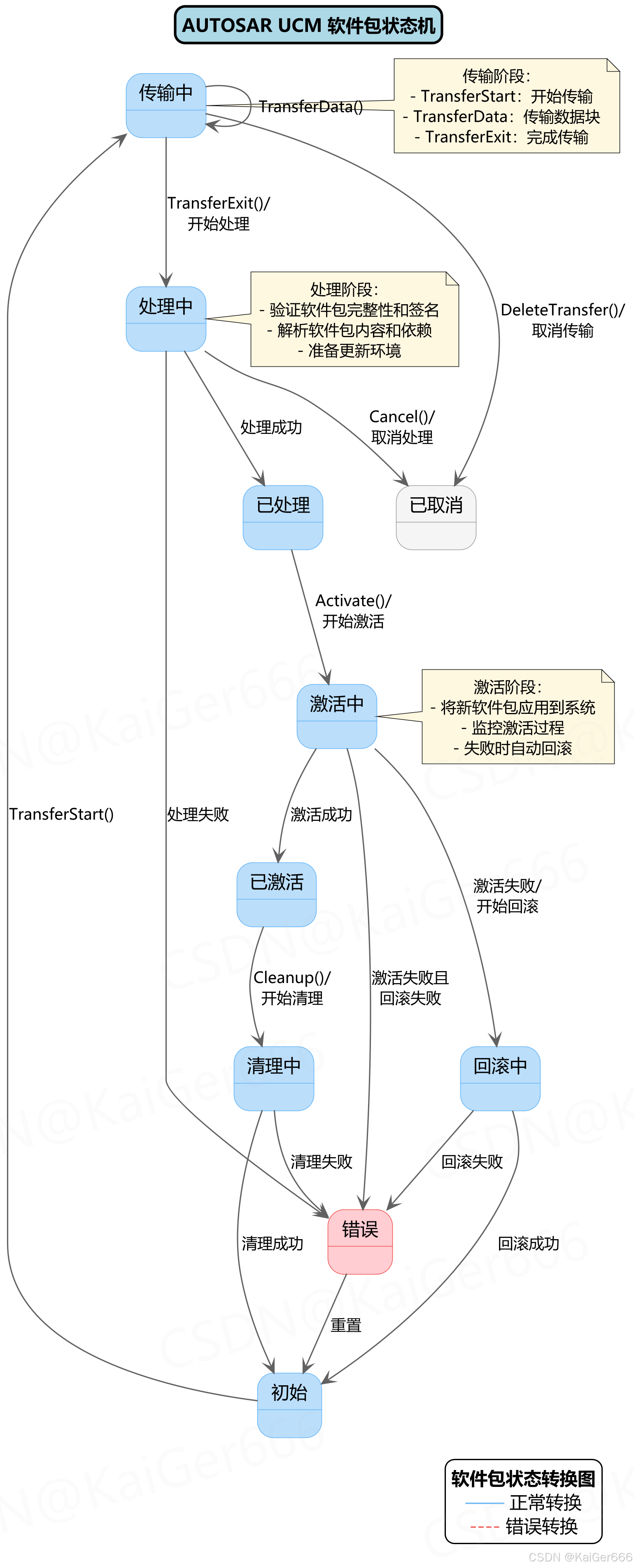

图3-1：UCM软件包状态机

如图3-1所示，软件包状态机定义了以下状态：

• 初始：软件包的初始状态
• 传输中：软件包正在被传输到车辆
• 处理中：软件包正在被处理，包括验证和解析
• 已处理：软件包处理完成，等待激活
• 激活中：软件包正在被激活，应用到系统中
• 已激活：软件包已成功激活
• 清理中：系统正在清理与更新相关的临时文件和资源
• 回滚中：由于激活失败，系统正在回滚到之前的状态
• 错误：更新过程中发生错误
• 已取消：更新过程被用户或系统取消

3.2 状态转换

状态机中的转换由特定的触发事件引起：

1. 初始→传输中：通过TransferStart()函数开始传输
2. 传输中→传输中：通过TransferData()函数继续传输
3. 传输中→处理中：通过TransferExit()函数完成传输并开始处理
4. 传输中→已取消：通过DeleteTransfer()函数取消传输
5. 处理中→已处理：处理成功完成
6. 处理中→错误：处理过程中发生错误
7. 处理中→已取消：通过Cancel()函数取消处理
8. 已处理→激活中：通过Activate()函数开始激活
9. 激活中→已激活：激活成功完成
10. 激活中→回滚中：激活失败，开始回滚
11. 激活中→错误：激活失败且回滚也失败
12. 回滚中→初始：回滚成功完成
13. 回滚中→错误：回滚过程中发生错误
14. 已激活→清理中：通过Cleanup()函数开始清理
15. 清理中→初始：清理成功完成
16. 清理中→错误：清理过程中发生错误
17. 错误→初始：系统重置

3.3 错误处理

UCM系统在状态转换过程中提供了完善的错误处理机制：

1. 传输阶段：如果传输过程中发生错误，系统可以识别并报告错误，同时提供删除传输的功能。
2. 处理阶段：如果处理过程中发生错误，例如签名验证失败，系统会将状态转为错误状态。
3. 激活阶段：激活是最关键的阶段，如果激活失败，系统会自动尝试回滚到之前的状态。
4. 回滚阶段：如果回滚也失败，系统会进入错误状态，需要手动干预。
5. 清理阶段：清理过程中的错误通常不影响系统正常运行，但会保留在历史记录中。

通过这种完善的状态管理和错误处理机制，UCM系统确保了软件更新过程的可靠性和稳定性。

---

4. 更新流程分析

UCM系统的更新流程分为三个主要阶段：准备阶段、激活阶段和清理阶段。

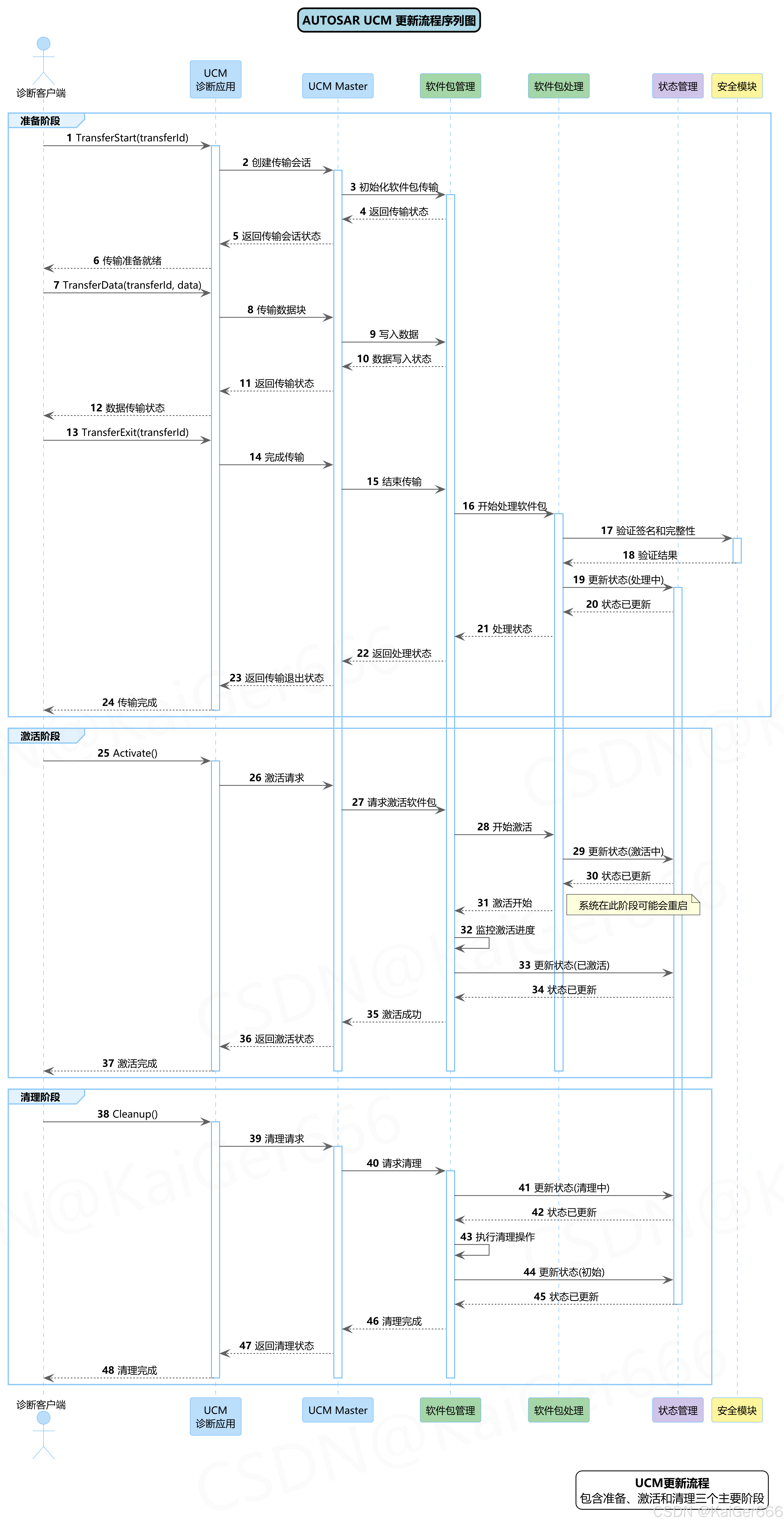

图4-1：UCM更新流程序列图

4.1 准备阶段

准备阶段主要涉及软件包的传输和处理：

1. 传输开始：诊断客户端通过TransferStart(transferId)函数开始传输，UCM诊断应用将请求转发给UCM Master，后者初始化软件包传输。
2. 数据传输：诊断客户端通过TransferData(transferId, data)函数传输数据块，UCM系统接收并储存这些数据。
3. 传输结束：诊断客户端通过TransferExit(transferId)函数结束传输，UCM系统开始处理软件包。
4. 软件包处理：软件包处理模块验证软件包的签名和完整性，解析软件包内容，并更新状态管理模块中的状态。

准备阶段的关键点是确保软件包的完整性和有效性，为后续的激活阶段做好准备。

4.2 激活阶段

激活阶段将处理好的软件包应用到系统中：

1. 激活请求：诊断客户端通过Activate()函数请求激活，UCM系统开始激活过程。
2. 状态更新：状态管理模块将状态更新为"激活中"。
3. 系统重启：激活过程中可能需要系统重启。
4. 激活监控：软件包管理模块监控激活进度。
5. 激活完成：激活成功后，状态更新为"已激活"，并将结果返回给诊断客户端。

激活阶段是整个更新过程中最关键的阶段，它直接影响系统的运行状态。UCM系统设计了完善的监控和回滚机制，确保激活过程的安全性和可靠性。

4.3 清理阶段

清理阶段负责清理更新过程中产生的临时文件和资源：

1. 清理请求：诊断客户端通过Cleanup()函数请求清理。
2. 状态更新：状态管理模块将状态更新为"清理中"。
3. 清理操作：软件包管理模块执行清理操作。
4. 清理完成：清理完成后，状态更新为"初始"，并将结果返回给诊断客户端。

清理阶段确保系统资源得到有效释放，为下一次更新做好准备。

---

5. 安全性考虑

UCM系统在设计时高度重视安全性，主要体现在以下几个方面：

1. 软件包签名验证：所有软件包必须经过签名验证，确保来源可靠。
2. 安全通信：UCM系统与外部诊断工具之间的通信采用安全机制保护。
3. 权限控制：只有具有适当权限的用户或系统才能触发更新操作。
4. 回滚机制：当更新失败时，系统能够自动回滚到之前的状态，确保系统持续可用。
5. 历史记录：所有更新操作都会被记录，便于审计和故障分析。
6. 生产错误处理：针对严重错误，如UCM_ROLLBACK_FAILED或VERIFICATION_FAILED，系统提供了明确的错误处理机制。

这些安全措施共同构成了UCM系统的安全防线，保障了车辆软件更新的安全性和可靠性。

---

6. 总结

AUTOSAR的更新与配置管理系统提供了一套完整的解决方案，用于管理车辆软件的更新过程。它具有以下特点：

• 模块化设计：UCM系统由多个功能明确的模块组成，便于维护和扩展。
• 状态管理：完善的状态机设计确保了更新过程的可追踪性和一致性。
• 安全机制：多层次的安全措施保障了更新过程的安全性。
• 错误处理：全面的错误处理机制确保系统能够从各种故障中恢复。
• 标准接口：UCM系统提供了标准化的接口，便于与其他系统集成。

随着汽车电子化和智能化程度的不断提高，车辆软件更新变得越来越重要。AUTOSAR的UCM系统为这一需求提供了完整的技术支持，为汽车行业的数字化转型奠定了基础。
