AUTOSAR自适应平台操作系统接口详解

基于AUTOSAR_AP_SWS_OperatingSystemInterface规范

1. 概述

AUTOSAR自适应平台（Adaptive Platform）不是为高性能微控制器定义全新的操作系统，而是定义了一个执行上下文和编程接口，供自适应应用程序（Adaptive Applications）使用。操作系统接口（Operating System Interface，OSI）提供了标准化的C和C++接口，使应用程序能够与底层操作系统交互。

操作系统接口规范包括：

POSIX PSE51接口：基于IEEE1003.13标准，为C程序提供标准接口
C++接口：基于C++标准库，为C++程序提供现代化的接口
进程和线程管理：提供进程创建、控制和终止的功能
调度策略：支持不同的线程调度策略
资源控制：限制和监控资源使用
设备支持：提供对硬件设备的访问接口
ARTI跟踪接口：提供任务和进程的跟踪功能

操作系统接口是AUTOSAR自适应平台中各个功能集群与底层操作系统之间的桥梁，确保应用程序可以跨不同硬件平台移植。

2. 操作系统接口架构

2.1 总体架构

操作系统接口在AUTOSAR自适应平台中处于中间层位置，为上层应用和功能集群提供标准化接口，同时依赖底层操作系统实现具体功能。

在这里插入图片描述

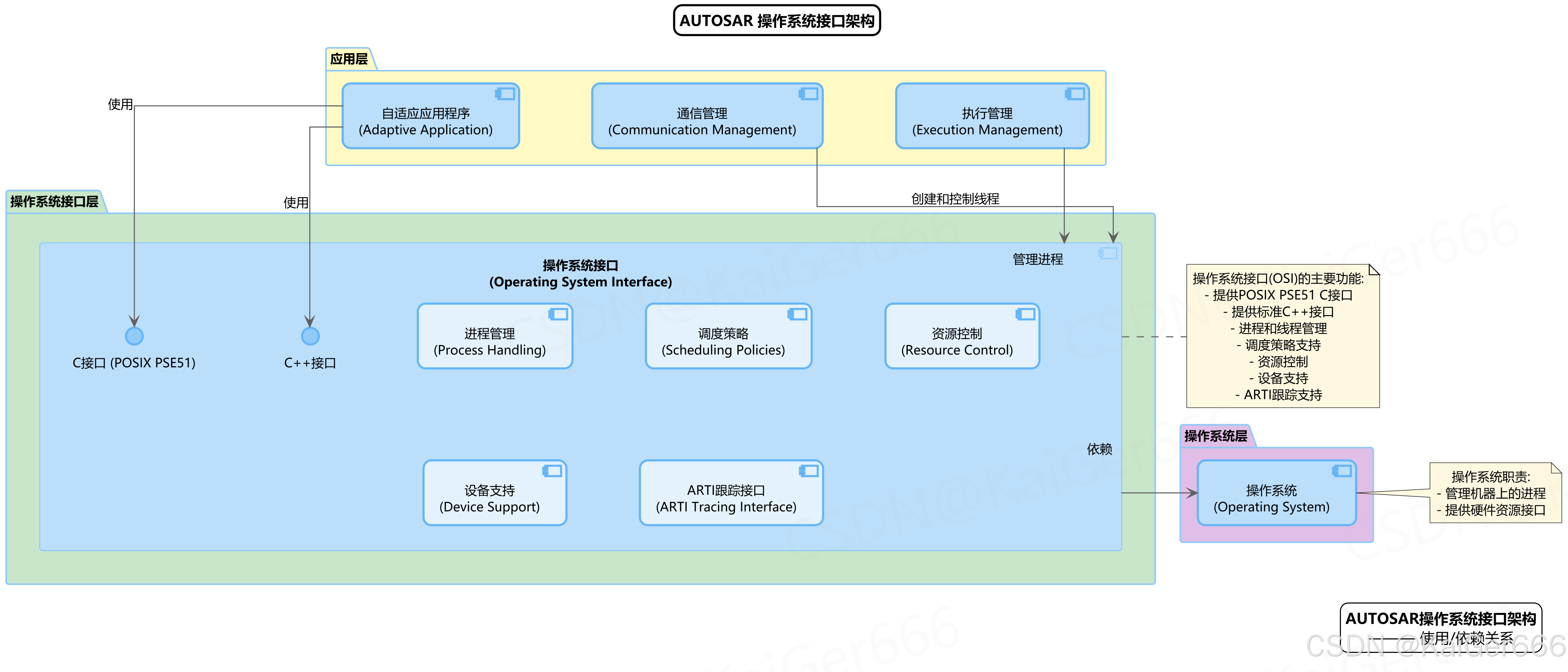

图2.1：AUTOSAR操作系统接口架构图

图2.1展示了AUTOSAR操作系统接口的分层架构：

应用层：包含自适应应用程序、执行管理和通信管理组件
- 自适应应用程序：使用操作系统接口提供的C和C++接口
- 执行管理：负责管理进程的创建和生命周期
- 通信管理：使用操作系统接口创建和控制线程
操作系统接口层：提供标准化的接口和功能
- C接口（POSIX PSE51）：符合POSIX标准的C语言接口
- C++接口：基于C++标准库的接口
- 功能组件：包括进程管理、调度策略、资源控制、设备支持和ARTI跟踪接口
操作系统层：底层操作系统，负责实际的资源管理和硬件访问

2.2 接口层次结构

操作系统接口层提供了两种主要接口类型：

C接口：
- 基于POSIX PSE51标准（IEEE1003.13）
- 提供进程、线程、同步、时间和文件操作等基本功能
- 兼容传统C程序
C++接口：
- 基于C++标准库
- 提供面向对象的接口，包括线程、互斥量、条件变量等
- 支持现代C++编程模型

这种双接口设计使得开发者可以选择适合的编程模型，同时保证了与现有代码的兼容性。

3. 进程生命周期管理

3.1 进程状态转换

AUTOSAR操作系统接口中的进程遵循特定的生命周期，包括创建、运行和终止三个主要状态。

在这里插入图片描述

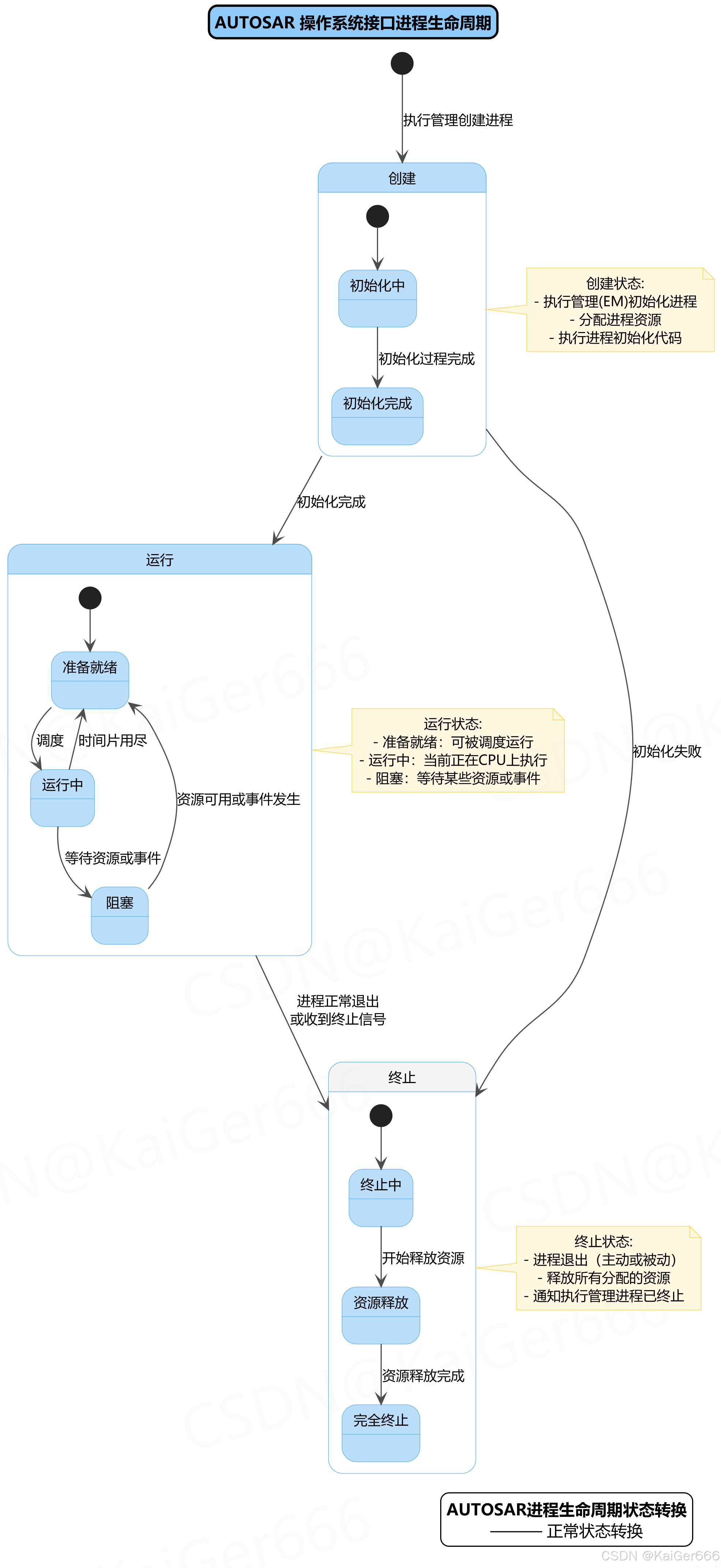

图3.1：AUTOSAR操作系统接口进程生命周期状态图

图3.1展示了进程从创建到终止的完整生命周期：

创建状态：
- 由执行管理（EM）创建进程
- 包括初始化中和初始化完成两个子状态
- 负责分配进程资源和执行进程初始化代码
运行状态：
- 包括准备就绪、运行中和阻塞三个子状态
- 进程在这些状态之间根据调度和资源可用性转换
- 准备就绪：进程可被调度但未运行
- 运行中：进程当前在CPU上执行
- 阻塞：进程等待资源或事件
终止状态：
- 包括终止中、资源释放和完全终止三个子状态
- 进程退出（主动或被动）
- 释放所有分配的资源
- 通知执行管理进程已终止

进程可以通过多种方式进入终止状态：

从运行状态通过正常退出或收到终止信号
从创建状态因初始化失败

3.2 进程管理职责

操作系统接口的进程管理功能主要由执行管理（Execution Management）功能集群使用，具体职责包括：

进程创建和初始化：
- 分配进程资源（内存、文件描述符等）
- 设置进程环境变量
- 执行进程初始化代码
进程控制：
- 启动和停止进程
- 管理进程优先级
- 提供进程间通信机制
资源监控：
- 跟踪进程资源使用
- 实施资源限制
- 检测资源泄漏

操作系统接口提供了这些功能的标准化访问方式，确保了自适应应用程序的可移植性。

4. ARTI跟踪接口

4.1 接口结构

ARTI（AUTOSAR Runtime Interface）跟踪接口是操作系统接口的重要组成部分，提供了对任务和进程活动的监控功能。

在这里插入图片描述

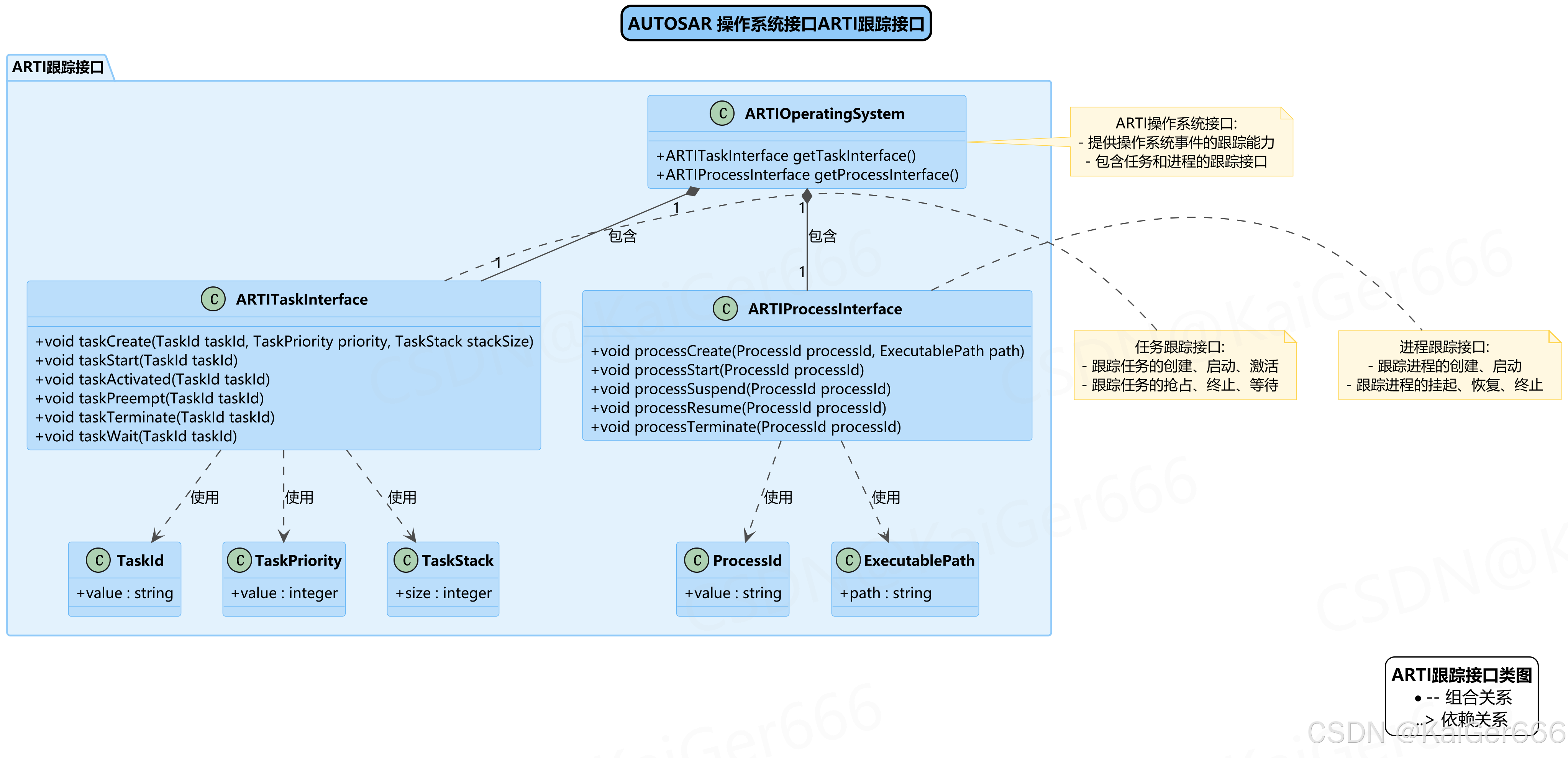

图4.1：AUTOSAR操作系统接口ARTI跟踪接口类图

图4.1展示了ARTI跟踪接口的类结构：

ARTIOperatingSystem：
- 主要接口类，提供对任务和进程跟踪接口的访问
- 包含获取任务接口和进程接口的方法
ARTITaskInterface：
- 提供任务（线程）级别的跟踪功能
- 包含任务创建、启动、激活、抢占、终止和等待的跟踪方法
- 使用TaskId、TaskPriority和TaskStack等数据类型
ARTIProcessInterface：
- 提供进程级别的跟踪功能
- 包含进程创建、启动、挂起、恢复和终止的跟踪方法
- 使用ProcessId和ExecutablePath等数据类型
数据模型类：
- TaskId：任务标识符
- TaskPriority：任务优先级
- TaskStack：任务栈大小
- ProcessId：进程标识符
- ExecutablePath：可执行文件路径

4.2 跟踪功能

ARTI跟踪接口提供的主要功能包括：

任务跟踪：
- 监控任务的创建和启动
- 跟踪任务的状态变化（激活、抢占、等待、终止）
- 记录任务的优先级和栈使用情况
进程跟踪：
- 监控进程的创建和启动
- 跟踪进程的状态变化（挂起、恢复、终止）
- 记录进程的执行路径和资源使用
日志和调试支持：
- 提供结构化的日志信息
- 支持系统级别调试
- 辅助性能分析和问题诊断

ARTI跟踪接口的设计使得系统开发者可以全面了解任务和进程的行为，有助于优化系统性能和解决复杂问题。

5. 操作系统接口生命周期

5.1 启动过程

操作系统接口的启动过程涉及多个组件之间的协作，确保系统正确初始化并准备好提供服务。

在这里插入图片描述

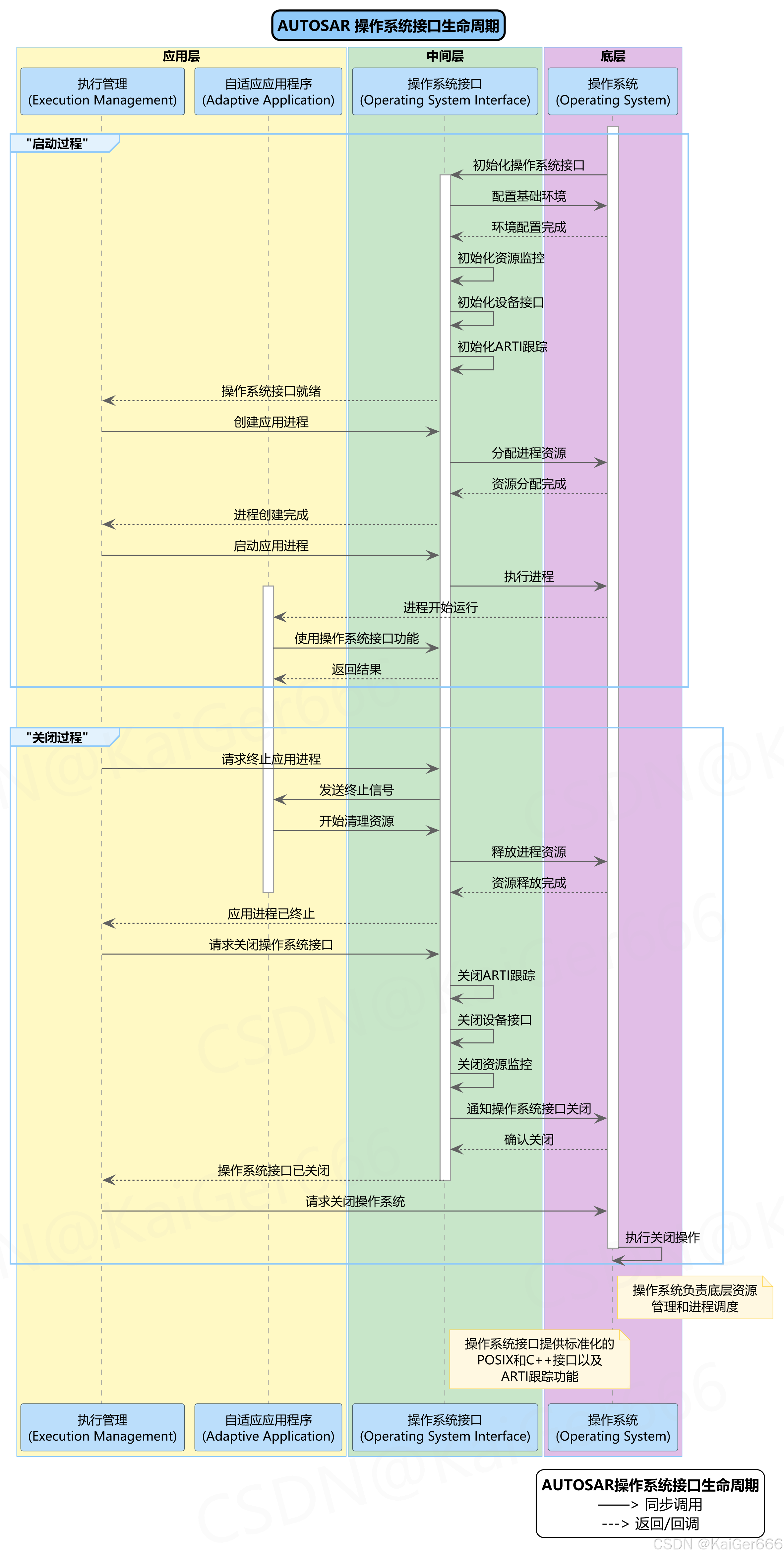

图5.1：AUTOSAR操作系统接口生命周期序列图

图5.1上半部分展示了操作系统接口的启动过程：

操作系统初始化：
- 底层操作系统启动并初始化操作系统接口
- 操作系统接口配置基础环境
接口组件初始化：
- 初始化资源监控功能
- 初始化设备接口
- 初始化ARTI跟踪功能
应用程序启动：
- 操作系统接口向执行管理报告就绪状态
- 执行管理请求创建应用进程
- 操作系统分配进程资源
- 应用进程开始运行并使用操作系统接口功能
