AUTOSAR图解==＞AUTOSAR_AP_RS_StateManagement

AUTOSAR自适应平台状态管理详解

基于AUTOSAR自适应平台状态管理需求规范的深入分析与图解

目录

• 1. 概述
• 2. 状态管理架构
  • 2.1 状态管理在AUTOSAR自适应平台中的位置
  • 2.2 状态管理与其他功能集群的交互
• 3. 状态管理的基本功能
  • 3.1 状态转换流程
  • 3.2 嵌套状态与功能组管理
• 4. 高级特性
  • 4.1 层次化状态管理架构
  • 4.2 动态通信路径管理
• 5. 总结

---

1. 概述

AUTOSAR（AUTomotive Open System ARchitecture）自适应平台中的状态管理（State Management）是一个核心功能集群，负责协调和控制平台上运行的应用程序集合。状态管理模块实现了各种状态管理接口，定义了AUTOSAR自适应平台的操作模式。

根据AUTOSAR自适应平台的状态管理需求规范文档（RS_StateManagement），状态管理具有以下主要职责：

• 协调和控制多组应用程序
• 提供标准化接口
• 基于内部决策和外部请求管理状态转换
• 支持虚拟化和层次化状态管理
• 处理标定数据和变体支持
• 动态建立通信路径
• 协调错误恢复动作

状态管理是AUTOSAR自适应平台中与执行管理（Execution Management）和平台健康管理（Platform Health Management）一起被视为主要安全相关功能集群，这些模块的开发可能需要遵循ISO26262等安全标准。

---

2. 状态管理架构

2.1 状态管理在AUTOSAR自适应平台中的位置

以下架构图展示了状态管理在AUTOSAR自适应平台中的位置及其与其他功能集群的关系：

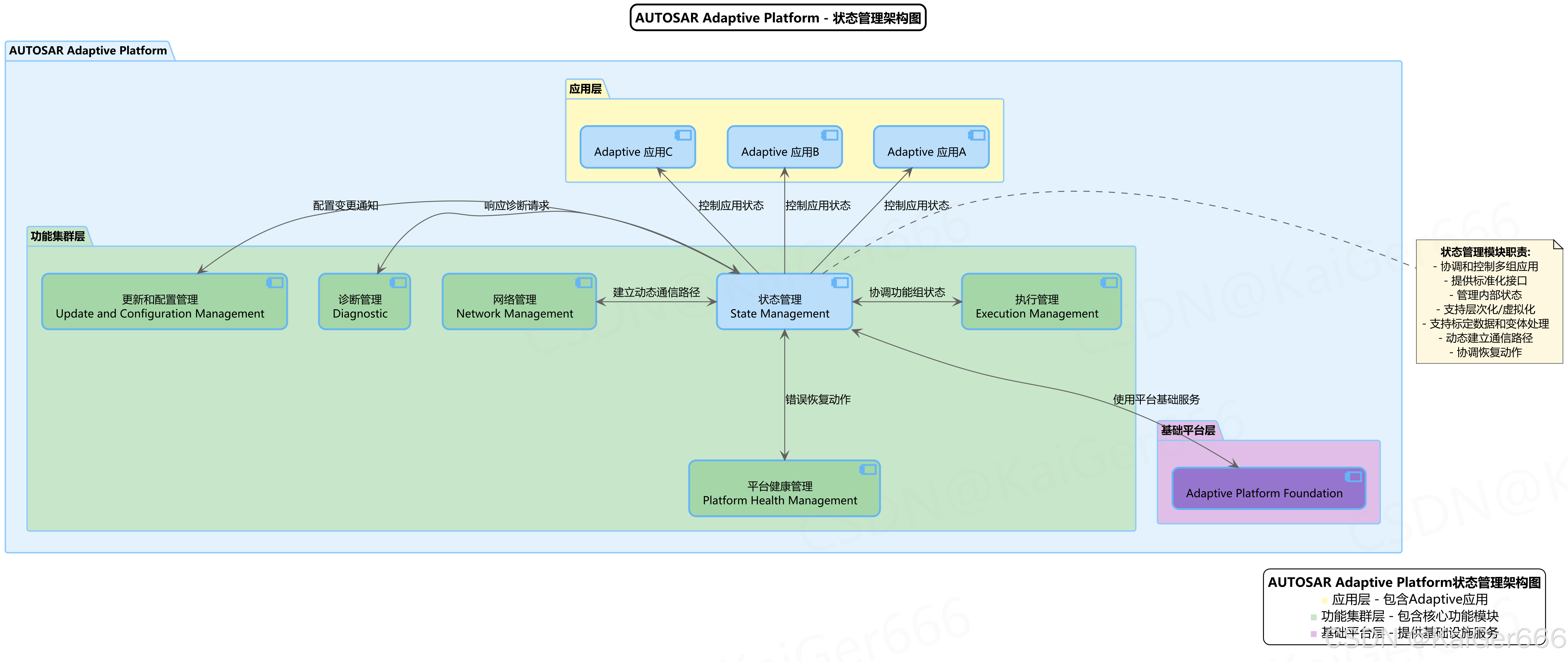

图2.1 AUTOSAR自适应平台状态管理架构图

架构图显示了AUTOSAR自适应平台的三层结构：

1. 应用层（顶层）：

   • 包含多个自适应应用（Adaptive Applications）
   • 应用由状态管理控制其生命周期和状态

2. 功能集群层（中间层）：

   • 状态管理（State Management）：协调整个系统的状态和行为
   • 执行管理（Execution Management）：负责应用程序的启动和停止
   • 平台健康管理（Platform Health Management）：监控系统健康状态
   • 网络管理（Network Management）：管理通信通道
   • 诊断管理（Diagnostic）：提供诊断功能
   • 更新和配置管理（Update and Configuration Management）：处理软件更新和配置

3. 基础平台层（底层）：

   • Adaptive Platform Foundation：提供基础设施服务

2.2 状态管理与其他功能集群的交互

状态管理与其他功能集群的交互关系如下：

• 与执行管理的交互：协调功能组状态，请求启动或停止应用程序
• 与平台健康管理的交互：接收错误通知，协调恢复动作
• 与网络管理的交互：建立和关闭动态通信路径
• 与诊断管理的交互：响应诊断请求，可能触发状态变更
• 与更新和配置管理的交互：接收配置变更通知，可能需要重新配置状态行为

状态管理还使用基础平台服务来实现其功能。这种分层架构确保了功能的清晰分离，同时允许各组件之间的有效协作。

---

3. 状态管理的基本功能

3.1 状态转换流程

状态管理通过一系列定义的状态和转换来管理系统的生命周期。以下状态图展示了AUTOSAR自适应平台状态管理的主要状态和转换：

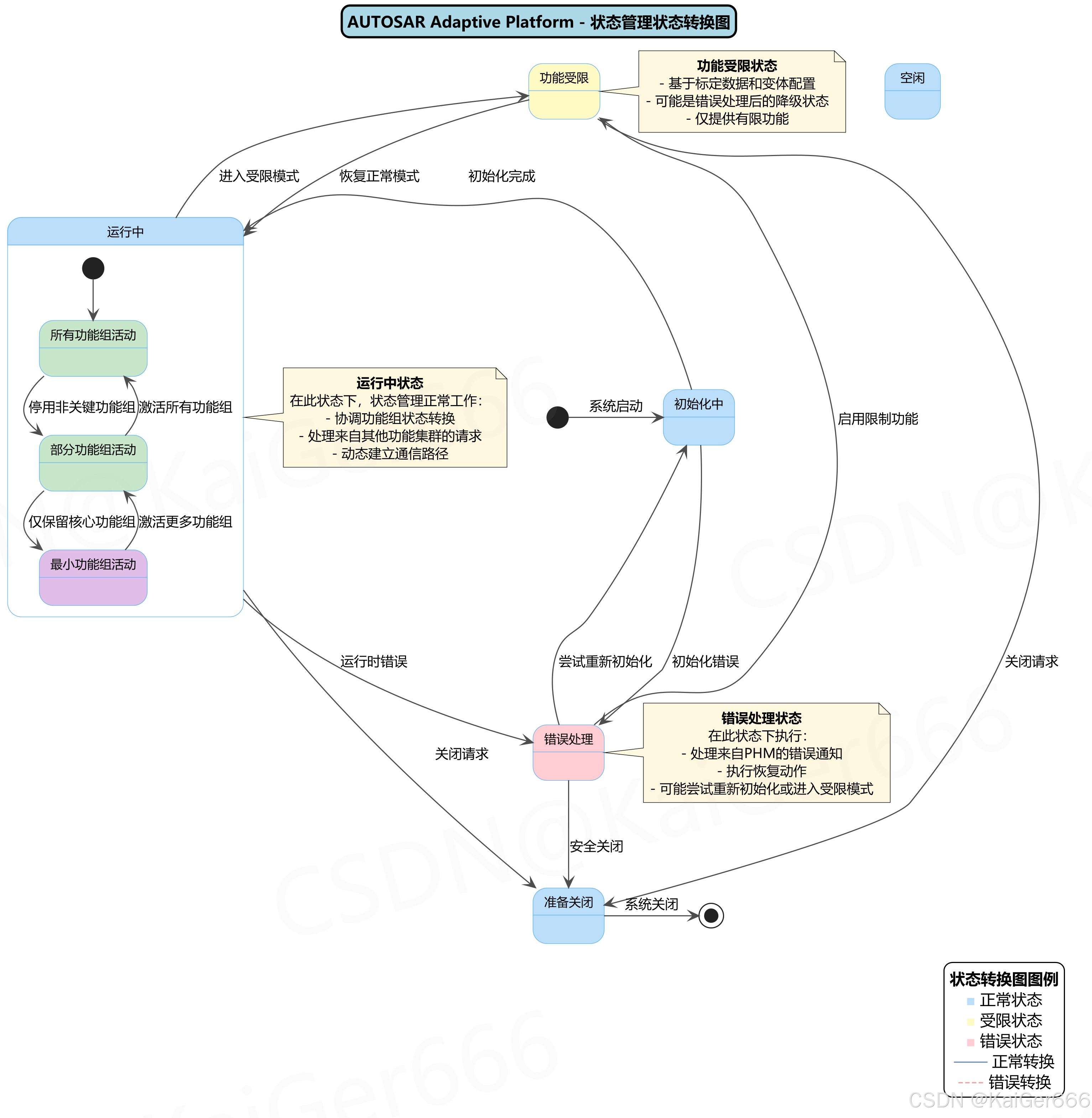

图3.1 AUTOSAR自适应平台状态管理状态转换图

状态管理的主要状态包括：

1. 初始化中（Initializing）：

   • 系统启动时进入此状态
   • 执行各功能集群的初始化
   • 成功初始化后转入运行中状态

2. 运行中（Running）：

   • 正常工作状态
   • 包含多个子状态，表示不同的功能组活动级别：
     • 所有功能组活动：系统完全功能性工作
     • 部分功能组活动：部分非关键功能被停用
     • 最小功能组活动：仅保留核心功能

3. 功能受限（RestrictedFunction）：

   • 基于标定数据和变体配置的受限状态
   • 可能是错误处理后的降级状态
   • 仅提供部分系统功能

4. 错误处理（ErrorHandling）：

   • 处理来自平台健康管理的错误通知
   • 执行恢复动作
   • 可能尝试重新初始化或进入功能受限模式

5. 准备关闭（PreparingShutdown）：

   • 系统关闭前的过渡状态
   • 执行清理操作
   • 确保安全关闭所有应用和服务

这些状态之间的转换由内部事件（如初始化完成）或外部请求（如关闭请求）触发，确保系统在各种条件下都能正常运行和优雅退出。

3.2 嵌套状态与功能组管理

运行中状态包含嵌套的子状态，代表不同的功能组活动级别：

• 所有功能组活动：系统完全功能，所有配置的应用都在运行
• 部分功能组活动：某些非关键功能组被停用，系统保持主要功能
• 最小功能组活动：仅保留核心功能组，适用于资源受限情况

状态管理可以通过以下机制在这些子状态之间转换：

• 停用非关键功能组（降级）
• 仅保留核心功能组（进一步降级）
• 激活更多功能组（升级）
• 激活所有功能组（完全恢复）

这种嵌套状态设计使系统能够根据不同的运行条件和资源可用性灵活调整其功能范围。

---

4. 高级特性

4.1 层次化状态管理架构

AUTOSAR自适应平台支持层次化的状态管理架构，特别适用于虚拟化环境。以下图表展示了层次化状态管理的架构：

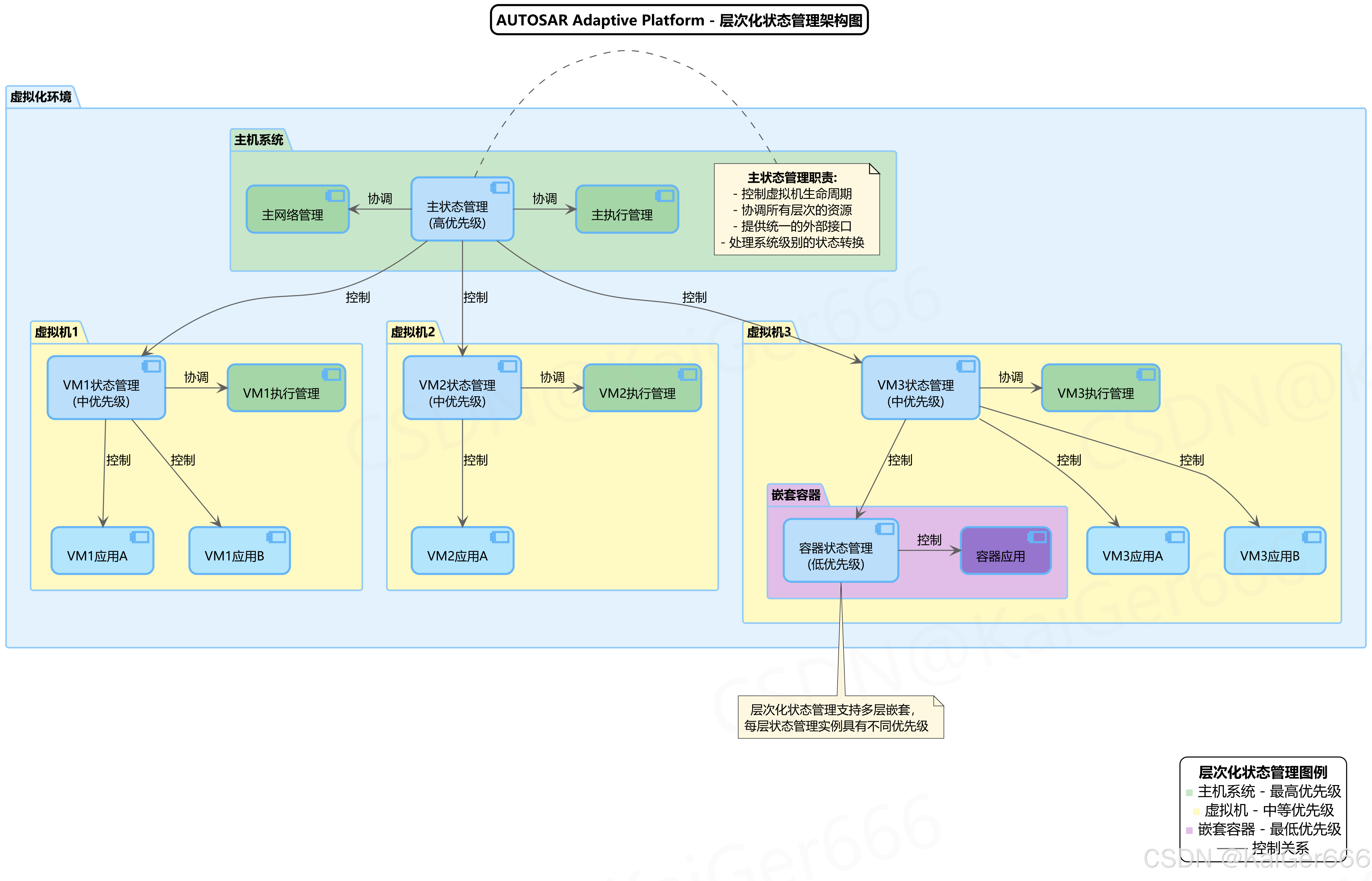

图4.1 AUTOSAR自适应平台层次化状态管理架构图

层次化状态管理具有以下特点：

1. 优先级层级：

   • 主机系统中的主状态管理具有最高优先级
   • 虚拟机中的状态管理具有中等优先级
   • 嵌套容器中的状态管理具有最低优先级

2. 控制流：

   • 高优先级状态管理控制低优先级状态管理
   • 主状态管理控制所有虚拟机的状态管理
   • 虚拟机状态管理可能控制嵌套容器中的状态管理

3. 资源协调：

   • 主状态管理协调所有层次的资源
   • 每一层状态管理负责本层内的应用和服务

这种层次化设计支持复杂的虚拟化环境，允许在一个物理ECU上运行多个相互隔离的应用环境，同时保持统一的状态管理。

4.2 动态通信路径管理

状态管理能够根据运行时需求动态建立和关闭通信路径，以下序列图展示了这一过程：

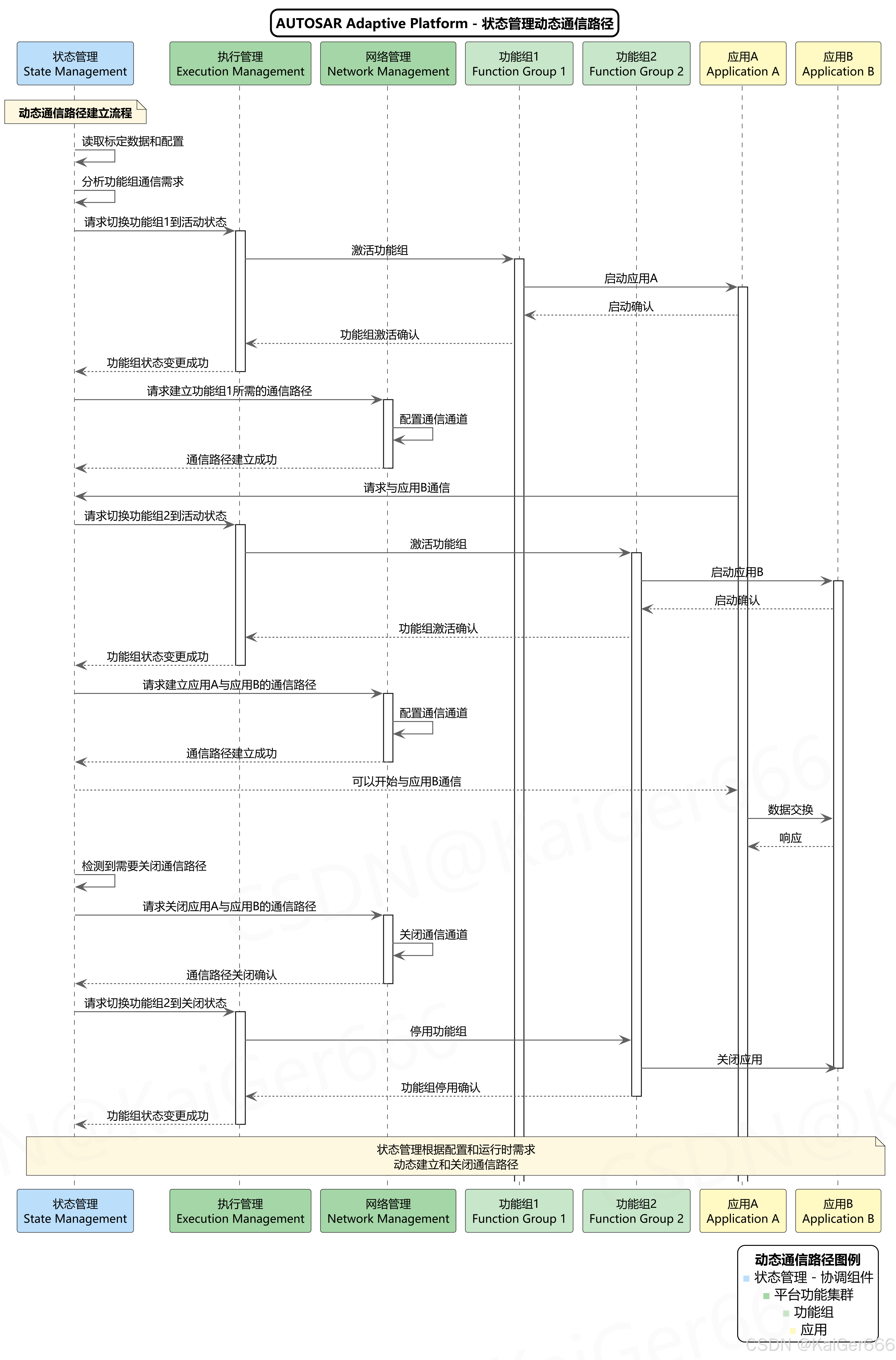

图4.2 AUTOSAR自适应平台状态管理动态通信路径建立流程

动态通信路径管理的主要步骤包括：

1. 配置分析：

   • 状态管理读取标定数据和配置
   • 分析功能组通信需求

2. 功能组激活：

   • 状态管理请求执行管理切换功能组到活动状态
   • 执行管理激活功能组并启动相关应用

3. 通信路径建立：

   • 状态管理请求网络管理建立所需的通信路径
   • 网络管理配置通信通道并确认建立成功

4. 应用间通信：

   • 应用可以请求与其他应用通信
   • 状态管理协调必要的功能组激活和通信路径建立
   • 应用开始数据交换

5. 通信路径关闭：

   • 状态管理在不再需要通信时请求关闭通信路径
   • 可能同时停用相关功能组

这种动态通信管理确保系统只在必要时建立通信路径，优化资源使用并提高系统效率。

---

5. 总结

AUTOSAR自适应平台的状态管理是一个核心功能集群，在协调整个系统行为方面发挥着关键作用。通过本文的分析，我们可以总结出状态管理的几个关键特点：

1. 中心协调角色：

   • 作为自适应应用和其他功能集群的中央协调点
   • 控制应用生命周期和系统状态

2. 灵活的状态转换：

   • 支持复杂的状态机实现
   • 能够基于内部和外部事件改变状态

3. 安全性考虑：

   • 作为主要安全相关功能集群之一
   • 实现与最高安全完整性级别相匹配

4. 高级功能支持：

   • 层次化状态管理支持虚拟化环境
   • 动态通信路径管理优化资源使用
   • 变体处理支持不同的配置和标定

5. 错误处理能力：

   • 与平台健康管理协作处理错误
   • 协调恢复动作，确保系统可靠性

状态管理的这些特性使AUTOSAR自适应平台能够满足现代汽车电子系统日益复杂的需求，支持高度动态的功能部署和资源管理，同时保持必要的安全性和可靠性。
