AUTOSAR Automotive API Gateway 详解

基于AUTOSAR R24-11规范的API网关架构与功能分析

目录

• 1. 概述
  • 1.1 AUTOSAR Automotive API Gateway简介
  • 1.2 文档目标与范围
• 2. 架构设计
  • 2.1 整体架构
  • 2.2 组件结构
  • 2.3 数据映射模型
• 3. 工作流程
  • 3.1 请求处理流程
  • 3.2 状态转换机制
• 4. 功能需求
  • 4.1 数据类型映射
  • 4.2 服务接口映射
  • 4.3 VISS协议支持
  • 4.4 过滤器支持
  • 4.5 错误处理
• 5. 应用场景
• 6. 总结

---

1. 概述

1.1 AUTOSAR Automotive API Gateway简介

AUTOSAR Automotive API Gateway（简称AAG）是AUTOSAR自适应平台的一个关键组件，用于实现车辆内部数据与车辆信号规范（VSS）之间的桥接。它定义了一个标准化的方法，使外部客户端可以通过Vehicle Information Service Specification（VISS）协议访问车辆内部数据。

API网关的主要职责是将VSS数据模型映射到AUTOSAR服务接口，处理数据类型和单位的转换，并提供订阅和过滤机制，以满足不同的数据访问需求。此外，它还负责防止过载、处理错误以及监控数据新鲜度等任务。

1.2 文档目标与范围

本文档基于AUTOSAR R24-11规范中的"Requirements on Automotive API Gateway"，详细分析了API网关的架构设计、工作流程和功能需求。文档的主要范围包括：

• API网关的整体架构与组件结构
• VSS数据到AUTOSAR服务接口的映射机制
• VISS协议支持的特性与限制
• 数据访问、订阅和过滤处理流程
• 网关状态转换与错误处理机制

---

2. 架构设计

2.1 整体架构

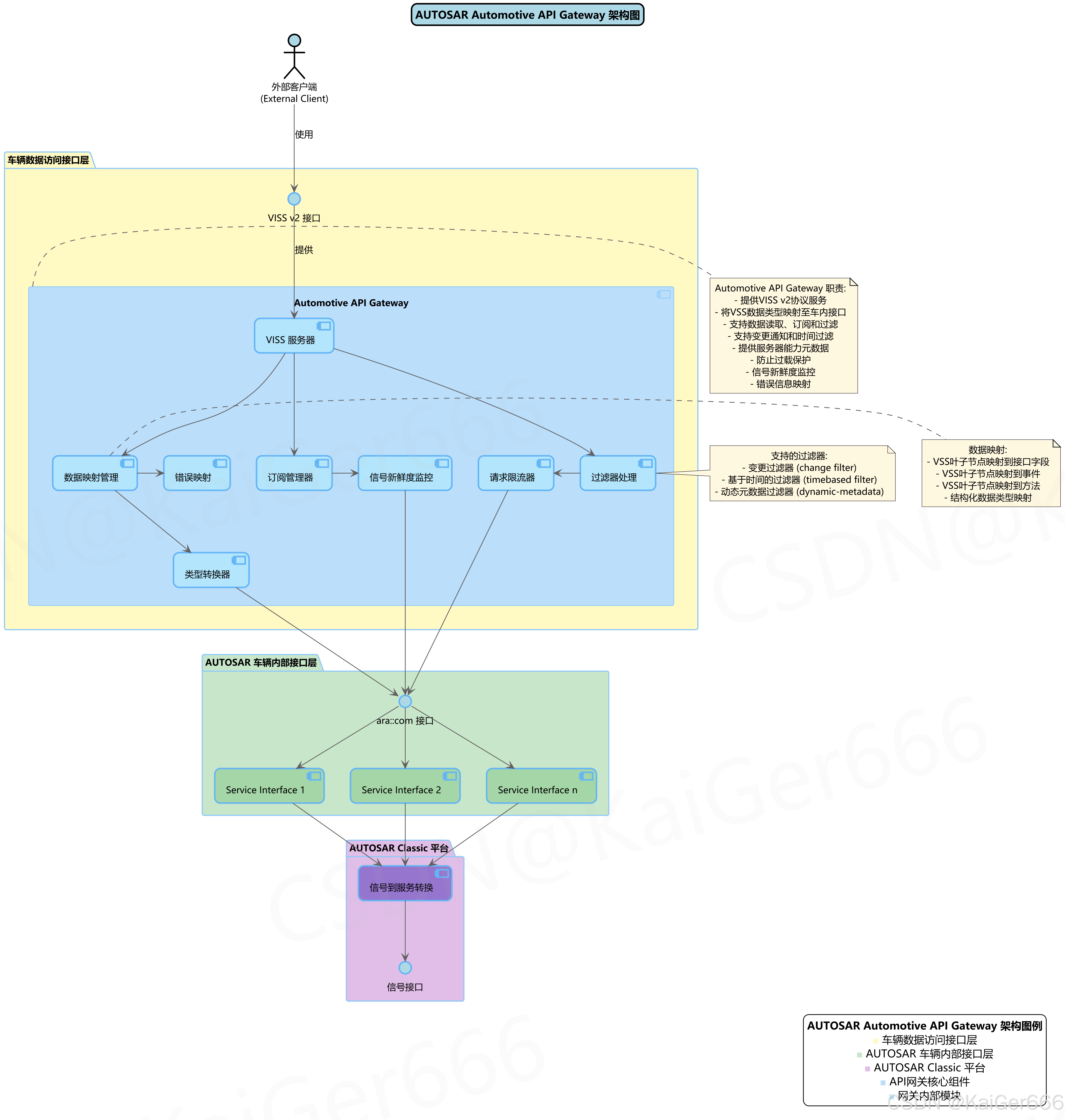

下图展示了AUTOSAR Automotive API Gateway的整体架构，包括与外部客户端和内部车辆接口的交互方式：

上图展示了API网关的分层架构和主要组件，可以分为三个主要层次：

1. 车辆数据访问接口层（顶部）：

   • 提供VISS v2协议接口，使外部客户端能够通过标准化协议访问车辆数据
   • 包含API网关的核心功能组件，如VISS服务器、数据映射管理、类型转换器等

2. AUTOSAR车辆内部接口层（中部）：

   • 提供ara::com接口，用于与车辆内部服务通信
   • 包含多个服务接口实例，代表不同的车辆功能和数据源

3. AUTOSAR Classic平台（底部）：

   • 提供信号到服务转换功能，连接传统的AUTOSAR Classic平台信号
   • 通过信号接口提供对基础车辆功能的访问

API网关内部组件各自承担不同的功能职责：

• VISS服务器：处理客户端请求，实现VISS协议
• 数据映射管理：维护VSS数据模型与服务接口之间的映射关系
• 类型转换器：负责不同数据类型间的转换
• 请求限流器：防止过度请求导致系统过载
• 订阅管理器：管理客户端数据订阅
• 过滤器处理：实现变更过滤、时间过滤等机制
• 信号新鲜度监控：追踪数据的时效性
• 错误映射：统一处理各类错误情况

这种分层架构设计使API网关能够有效地连接外部协议和内部车辆系统，同时提供必要的数据转换、安全保障和性能优化。

2.2 组件结构

API网关的组件结构设计遵循了模块化原则，每个组件负责特定的功能，且组件之间通过明确定义的接口进行交互。这种设计使得网关具有良好的可维护性和可扩展性。

核心组件详解：

1. VISS服务器组件

   • 实现VISSv2协议标准（[AP_RS_AAG_00040]）
   • 处理HTTP和WebSocket请求
   • 支持GET（读取）、SET（设置）和SUBSCRIBE（订阅）操作
   • 负责请求路由和响应格式化

2. 数据映射管理组件

   • 维护VSS数据模型与车辆服务接口的映射关系
   • 支持多种映射类型：字段映射、事件映射、方法映射和结构化数据类型映射
   • 允许不完全映射（[AP_RS_AAG_00030]），支持增量开发

3. 类型转换器组件

   • 实现VSS数据类型到AUTOSAR数据类型的转换（[AP_RS_AAG_00010]）
   • 处理单位转换（[AP_RS_AAG_00011]），确保数据一致性
   • 执行数据类型约束检查（[AP_RS_AAG_00001]）

4. 订阅管理器组件

   • 创建和维护客户端订阅（[AP_RS_AAG_00051]）
   • 监控数据变化并通知客户端
   • 处理订阅过期和取消

5. 过滤器处理组件

   • 实现变更过滤器（[AP_RS_AAG_00060]）
   • 实现基于时间的过滤器（[AP_RS_AAG_00061]）
   • 支持动态元数据过滤器（[AP_RS_AAG_00062]）

6. 请求限流器组件

   • 实现可配置的请求限制（[AP_RS_AAG_00080]）
   • 防止过度负载（[AP_RS_AAG_00070]）
   • 优化资源使用

7. 信号新鲜度监控组件

   • 跟踪数据的时效性（[AP_RS_AAG_00063]）
   • 提供数据新鲜度信息给客户端

8. 错误映射组件

   • 将内部错误映射到VISS错误（[AP_RS_AAG_00034]）
   • 提供统一的错误处理机制

2.3 数据映射模型

以下类图详细展示了VSS数据模型到AUTOSAR服务接口的映射机制：

数据映射模型是API网关的核心，它定义了如何将VSS数据结构转换为AUTOSAR服务接口。类图展示了三个主要部分：

1. VSS数据模型（左侧）：

   • VSS树：代表整个VSS数据模型的结构
   • VSS叶子节点：包含具体数据的终端节点
   • VSS数据类型：支持的数据类型，如string、int8、boolean等
   • VSS单位：数据的测量单位定义

2. API网关映射组件（中间）：

   • 数据映射管理器：核心类，协调整个映射过程
   • 映射配置：定义具体的映射规则
   • 映射类型：支持的映射方式，包括字段映射、事件映射、方法映射等
   • 数据类型转换：处理数据类型兼容性
   • 单位转换：处理不同测量单位间的转换
   • VISS请求处理器：处理VISS协议的请求

3. AUTOSAR服务接口（右侧）：

   • 服务接口实例：具体的服务实例
   • 服务接口类型：服务接口的定义
   • 字段、方法、事件：服务接口的不同组件
   • ARA数据类型：AUTOSAR环境中的数据类型
   • ARA单位：AUTOSAR环境中的测量单位

映射配置是连接VSS数据模型和AUTOSAR服务接口的关键。它定义了：

• 源VSS路径与目标服务接口的对应关系
• 使用的映射类型（字段、事件、方法等）
• 必要的数据类型和单位转换
• 结构化数据类型的映射规则

这种灵活的映射机制使得API网关能够处理各种复杂的数据转换场景，同时保持数据的一致性和完整性。

---

3. 工作流程

3.1 请求处理流程

下图展示了API网关处理客户端请求的典型流程，包括数据读取、订阅和多值读取场景：

序列图展示了三种主要的请求处理场景：

1. 数据读取场景：

   • 客户端发送VISS读取请求，如GET vehicle/speed
   • 请求处理器查找相应的数据映射
   • 如果存在映射，则通过服务接口代理获取数据
   • 数据映射管理器执行必要的数据类型和单位转换
   • 格式化响应并返回给客户端
   • 如果不存在映射，则返回404错误

2. 数据订阅场景：

   • 客户端发送带有过滤器的VISS订阅请求
   • 创建过滤器实例（如变更过滤器）
   • 通过订阅管理器创建订阅并返回订阅ID
   • 当车辆服务接口数据变化时，执行以下步骤：
     • 应用数据转换
     • 应用过滤器规则
     • 如果通过过滤，则向客户端发送更新通知
     • 否则，丢弃更新

3. 多值读取场景：

   • 客户端发送包含多个路径的VISS读取请求
   • 请求处理器拆分请求并为每个路径执行单独的映射查找和数据获取
   • 合并多个结果并返回格式化的VISS响应

这些处理流程体现了API网关的核心功能：

• 灵活处理不同类型的VISS请求
• 执行数据映射和转换
• 支持实时数据订阅和更新
• 应用过滤器减少不必要的数据传输
• 统一处理错误情况

3.2 状态转换机制

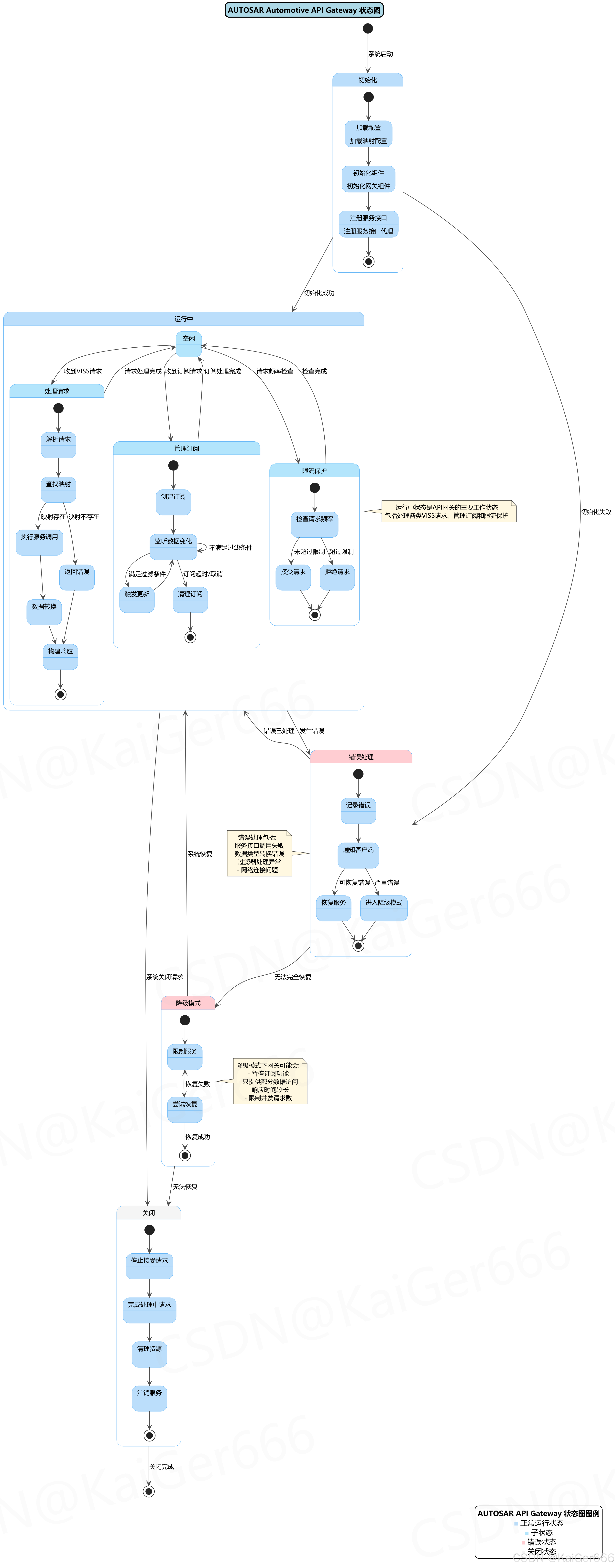

下图展示了API网关的状态转换机制，描述了网关从启动到关闭的完整生命周期：

状态图展示了API网关的完整生命周期和工作状态：

1. 初始化状态：

   • 加载映射配置：读取VSS到服务接口的映射定义
   • 初始化组件：配置并启动各功能组件
   • 注册服务接口：连接到车辆内部服务接口

2. 运行中状态：网关的主要工作状态，包含多个子状态：

   • 空闲：等待请求的默认状态
   • 处理请求：解析请求、查找映射、执行服务调用、数据转换和构建响应
   • 管理订阅：创建订阅、监听数据变化、触发更新和清理过期订阅
   • 限流保护：检查请求频率，决定接受或拒绝请求

3. 错误处理状态：

   • 记录错误：记录错误信息供诊断使用
   • 通知客户端：返回适当的错误响应
   • 恢复服务或进入降级模式：根据错误严重性决定后续行动

4. 降级模式状态：

   • 限制服务：保留核心功能，暂停非关键功能
   • 尝试恢复：定期尝试恢复完整功能
   • 成功恢复或继续降级：根据恢复结果决定下一步

5. 关闭状态：

   • 停止接受请求：不再接受新请求
   • 完成处理中请求：完成已接受的请求
   • 清理资源和注销服务：有序释放资源

这种状态管理机制确保了API网关能够：

• 有序启动和初始化
• 高效处理正常工作负载
• 妥善处理错误情况
• 在必要时进入降级模式以维持核心功能
• 安全有序地关闭

---

4. 功能需求

4.1 数据类型映射

API网关负责处理VSS数据类型与AUTOSAR环境中数据类型之间的映射和转换。这包括几个关键要求：

1. 数据类型约束强制执行 ([AP_RS_AAG_00001])

   • 网关必须强制执行VSS数据类型的限制，确保数据符合规范
   • 这保证了数据的一致性和有效性

2. 数据类型映射支持 ([AP_RS_AAG_00010])

   • 支持将VSS叶子节点的数据类型映射到车辆内部的兼容数据类型
   • 处理不同数据类型之间的转换，如int8到Integer等

3. 单位映射支持 ([AP_RS_AAG_00011])

   • 允许VSS叶子节点的单位与车辆内部使用的单位进行映射
   • 例如，将公里/小时映射到英里/小时

4. 结构化数据类型支持 ([AP_RS_AAG_00023])

   • 支持将VSS叶子节点映射到结构化数据类型的一部分
   • 允许更复杂的数据结构映射

5. 结构化数据类型原子操作 ([AP_RS_AAG_00024])

   • 对于struct类型的VSS叶子节点，确保原子读写操作
   • 保证数据完整性和一致性

4.2 服务接口映射

API网关提供了将VSS数据模型映射到不同类型的AUTOSAR服务接口的功能：

1. 字段映射 ([AP_RS_AAG_00020])

   • 支持将VSS叶子节点映射到ServiceInterface字段
   • 适用于简单的数据访问场景

2. 事件映射 ([AP_RS_AAG_00021])

   • 支持将VSS叶子节点映射到ServiceInterface事件
   • 适用于需要通知的数据变更场景

3. 方法映射 ([AP_RS_AAG_00022])

   • 支持将VSS叶子节点映射到具有getter或setter语义的ServiceInterface方法
   • 提供函数式访问方式

4. 灵活映射目标 ([AP_RS_AAG_00031])

   • 每个VSS叶子节点可以映射到字段、事件、方法，或者完全不映射
   • 提供灵活的集成选项

5. 服务实例关联 ([AP_RS_AAG_00032])

   • 将VSS叶子节点映射到服务接口的具体实例
   • 确保访问正确的服务实例

6. 功能映射 ([AP_RS_AAG_00033])

   • 将VISS请求映射到相应的AUTOSAR接口活动
   • 处理请求与内部功能之间的转换

7. 信号到服务转换 ([AP_RS_AAG_00081])

   • 支持信号到服务的转换功能
   • 允许直接与AUTOSAR Classic信号交互

4.3 VISS协议支持

API网关实现了Vehicle Information Service Specification (VISS) 协议的核心功能：

1. VISS服务提供 ([AP_RS_AAG_00040])

   • 按照VISSv2规范提供服务
   • 作为访问车辆数据的标准化协议

2. 多叶子节点读取 ([AP_RS_AAG_00050])

   • 支持在单个请求中读取多个VSS叶子节点
   • 提高数据访问效率

3. 订阅支持 ([AP_RS_AAG_00051])

   • 支持VISS订阅功能
   • 允许客户端接收数据更新通知

4. VSS聚合忽略 ([AP_RS_AAG_00052])

   • 忽略VSS聚合，简化实现
   • 可以使用结构化数据类型替代聚合功能

5. 信号新鲜度 ([AP_RS_AAG_00063])

   • 使客户端能够测量接收信号的新鲜度
   • 帮助评估数据的时效性和可用性

4.4 过滤器支持

API网关实现了多种过滤器，以优化数据传输和提高效率：

1. 变更过滤器 ([AP_RS_AAG_00060])

   • 仅在数据变化时通知客户端
   • 减少不必要的数据传输

2. 基于时间的过滤器 ([AP_RS_AAG_00061])

   • 按指定的时间间隔通知客户端
   • 适用于需要定期更新的场景

3. 服务器能力过滤器 ([AP_RS_AAG_00062])

   • 支持带有server_capabilities参数的动态元数据过滤器
   • 允许客户端了解服务器提供的功能

4.5 错误处理

API网关提供了全面的错误处理机制：

1. 错误映射 ([AP_RS_AAG_00034])

   • 将服务接口错误映射到VISS错误
   • 提供统一的错误响应格式

2. 过载保护 ([AP_RS_AAG_00070])

   • 实现保护机制防止过载
   • 保障系统稳定性

3. 请求速率限制 ([AP_RS_AAG_00080])

   • 支持配置AUTOSAR接口的请求速率限制
   • 防止过度请求对服务提供者造成压力

---

5. 应用场景

AUTOSAR Automotive API Gateway适用于多种应用场景，主要包括：

1. 车辆数据访问场景

   • 外部应用通过标准化接口访问车辆数据
   • 车载诊断系统获取车辆状态信息
   • 远程监控系统收集车辆遥测数据

2. 数据发布场景

   • 车辆通过标准化方式发布传感器数据
   • 车辆状态变化通知（如低油量警告、安全系统触发）
   • 车辆功能状态更新（如驾驶模式变更）

3. 车辆功能集成场景

   • 第三方应用与车辆系统集成
   • 不同供应商组件之间的标准化通信
   • 跨平台互操作性（如Adaptive平台与Classic平台互操作）

4. 服务演化场景

   • 在保持外部接口稳定的同时更新内部实现
   • 渐进式添加新的车辆功能和数据点
   • 系统升级时维持向后兼容性

---

6. 总结

AUTOSAR Automotive API Gateway作为AUTOSAR自适应平台的关键组件，提供了连接车辆内部系统与外部应用的标准化桥梁。通过本文档的分析，我们可以得出以下关键结论：

1. 架构优势

   • 分层设计提供了良好的模块化和可扩展性
   • 组件化结构使得功能可以独立开发和测试
   • 明确的接口定义促进了不同供应商组件的集成

2. 功能特点

   • 灵活的数据映射机制支持多种类型转换
   • 全面的VISS协议实现提供标准化访问方式
   • 高效的订阅和过滤机制优化了数据通信
   • 完善的错误处理和保护措施增强了系统稳定性

3. 实现价值

   • 降低了车辆数据访问的复杂性
   • 提高了第三方应用与车辆系统集成的效率
   • 支持增量开发和系统演化
   • 促进了车联网生态系统的发展

4. 未来方向

   • 进一步扩展对更多VSS数据类型和结构的支持
   • 增强安全性和隐私保护机制
   • 优化性能以支持更高吞吐量和更低延迟的应用场景
   • 与其他标准（如W3C车辆信息服务）的协同和互操作

AUTOSAR Automotive API Gateway通过标准化和简化车辆数据访问，为开发更丰富的车载应用和服务奠定了基础，是构建现代互联汽车生态系统的关键技术组件。
