AUTOSAR图解==＞AUTOSAR_AP_EXP_ARARustApplications

AUTOSAR自适应平台中的Rust应用程序

AUTOSAR AP_EXP_ARARustApplications解析与图解

目录

• 1. 介绍
  • 1.1 动机
  • 1.2 Rust绑定优势
  • 1.3 绑定方法论
    • 1.3.1 分层架构
• 2. Rust异步编程架构
  • 2.1 异步操作和执行器
  • 2.2 Future和任务
  • 2.3 I/O操作和同步原语
• 3. ara::com绑定生成架构
  • 3.1 服务定义
  • 3.2 代码生成过程
  • 3.3 C++与Rust侧代码交互
• 4. AUTOSAR-Rust通信场景
  • 4.1 纯C++通信
  • 4.2 C++到Rust通信
  • 4.3 Rust到C++通信
  • 4.4 纯Rust通信

1. 介绍

本文档介绍了在Rust编程语言中编写AUTOSAR自适应应用程序的程序员接口的当前提案。这个API是在AUTOSAR Rust工作组内创建的。

本文档的目标读者是希望用Rust编程语言编写自适应应用程序的应用程序开发人员。假定读者对自适应AUTOSAR概念及其C++应用程序编程接口有一定的熟悉度。

1.1 动机

C++在汽车领域使用中的挑战，如内存管理复杂性、多线程复杂性、默认复制语义、缺少越界检测等，促使我们引入AUTOSAR自适应Rust绑定。引入Rust绑定的目的是利用Rust的优势来使用AUTOSAR自适应平台，并可能进行未来的结构性变更。

Rust是一种相对较新的编程语言，具有现代化的工具链。它方便、快速发展，且对C++开发人员来说易于理解。它在许多传统上在C++中难以管理的领域带来了改进。Rust还具有高级的编译时检查，可以防止代码中常见但非凡的错误类别。

1.2 Rust绑定优势

引入Rust旨在解决C++的以下挑战：

用例	C++方法	Rust方法
内存管理	速度优化的手动内存管理	编译时检查的形式化基于所有权的内存管理
多线程应用程序的数据保护	通过文档关联关键部分和数据，通过运行时检测	Send和Sync限制线程本地和并发访问，由编译器检查
数组类数据类型的越界检测	默认不进行边界检查。检查边界是更冗长的变体	始终在编译时或运行时检查，未检查的访问很冗长且需要仔细审查
对象语义	对象默认被复制，指针之间可能存在别名	对象默认被移动，跨模块防止读写干扰
语言设计重点	速度和最大灵活性	正确性与足够好的速度
对象初始化	由静态分析器检查初始化	编译器要求对象初始化
模块	在C++20中引入	模块是核心语言功能
宏	宏绕过语法检查并具有非本地效应	声明性和程序性类型的宏。支持内省和可变数量的参数
代码检查和审查	各种代码检查器、依赖管理和构建系统、代码风格	单一广泛接受的解决方案：Clippy、cargo、rustfmt
类型转换	隐式转换由MISRA检查防止	仅显式类型转换
无栈协程	从C++20开始的co_await	从2018年开始的async

注1：错误传播将自动转换错误类型。

1.3 绑定方法论

尽管有几种Rust绑定生成器可用，我们引入了手动实现的AUTOSAR自适应API的Rust绑定，以提供社区同意并审查的绑定，并避免语言之间自动数据类型转换的不一致性。随着Rust绑定生成器变得更加功能丰富和生产就绪，这种方法可能在未来发生变化。在我们的Rust绑定方法论中，我们希望利用自上而下（包设计驱动实现）和自下而上（接口实现导致可用的包结构）两种世界的最佳部分，以引入易于理解、快速适应新项目并最小化错误使用情况的Rust绑定。

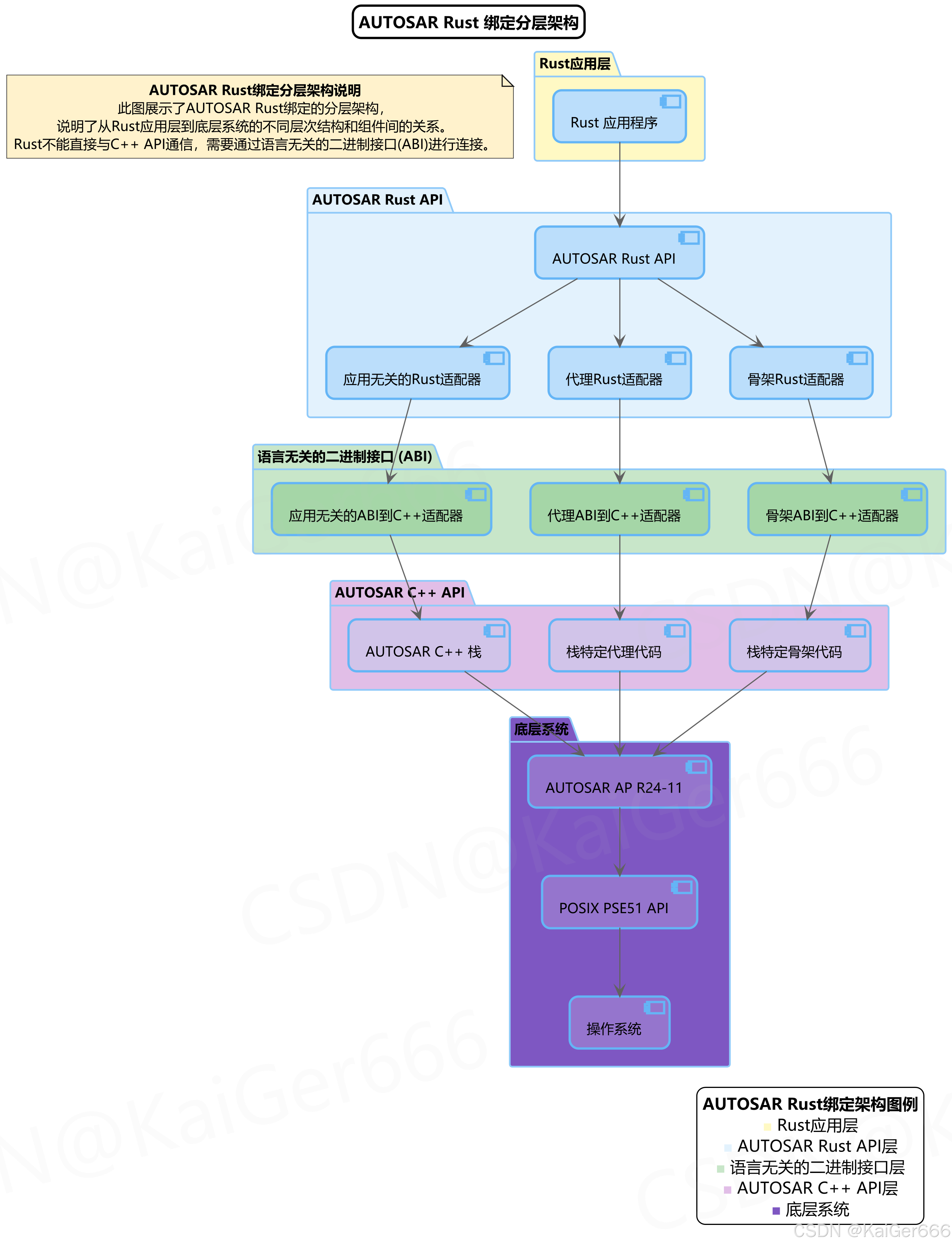

1.3.1 分层架构

从一个简单的应用程序开始，暂时省略ARXML生成的代码，我们可以看到Rust应用程序支持需要多个层。Rust API适配器不能直接与AUTOSAR C++ API通信，因为Rust和C++对象之间没有共同的二进制互操作性。需要一个语言无关的二进制接口ABI。

定义这个接口的一种选择是使用C兼容的数据类型和调用约定，因为C语言的标准化二进制接口可以从C++和Rust两者访问。当前实现在Rust端定义了这个接口，并使用cbindgen生成供C++适配器使用的C(++)头文件。

请注意，这里并不存在用于此目的的C代码，它仅仅使用Rust和C++的C兼容子集进行互操作。

放大AUTOSAR特定部分，它由应用程序无关代码和ARXML生成的代理和骨架代码组成。中间列包含每个骨架或代理的三个单独文件，这些文件是从ARXML生成的：

1. ara::com
2. ara::com适配层
3. ara::com Rust包装器

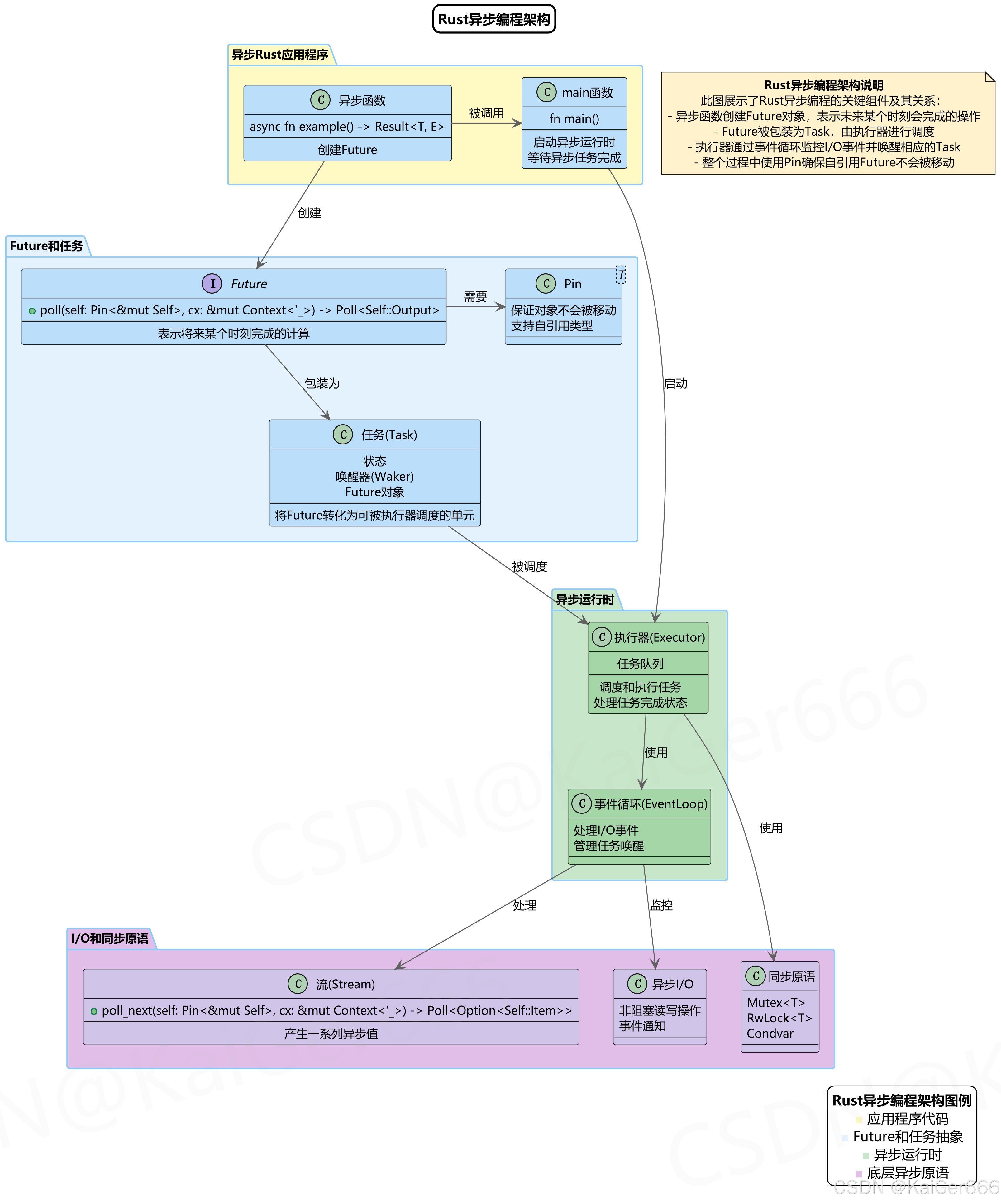

2. Rust异步编程架构

在AUTOSAR自适应平台中使用Rust编程时，异步编程是一个核心概念，它允许有效地处理I/O操作、通信和并发。以下是Rust异步编程架构的详细解析：

2.1 异步操作和执行器

Rust的异步编程模型基于非阻塞操作，允许程序在等待I/O或其他操作完成时继续执行其他任务。这种模型的核心是异步函数和执行器：

1. 异步函数：使用async关键字标记的函数，它会创建一个表示将来某个时刻完成的计算的Future对象。

   • 异步函数的返回类型通常是impl Future<Output = T>
   • 异步函数可以使用.await语法等待其他Future完成

2. 执行器：负责调度和执行异步任务的组件，它管理任务队列并确保任务在就绪时得到执行。

   • 执行器维护任务队列并轮询任务以检查它们是否可以取得进展
   • 常见的执行器包括tokio、async-std和futures库中的执行器

3. 事件循环：执行器的核心组件，负责监控I/O事件并唤醒相应的任务。

   • 事件循环使用操作系统提供的非阻塞I/O原语（如epoll、kqueue或IOCP）
   • 当事件发生时，事件循环会唤醒等待该事件的任务

2.2 Future和任务

Rust的异步编程基于Future特性，它表示将来某个时刻可用的值：

1. Future特性：表示异步计算的核心抽象，具有poll方法，该方法检查计算是否完成。

   pub trait Future {
       type Output;
       fn poll(self: Pin<&mut Self>, cx: &mut Context<'_>) -> Poll<Self::Output>;
   }


2. Pin：一种特殊的类型，确保Future不会在内存中移动，这对于包含自引用数据的Future是必需的。

   • Pin保证对象在内存中的位置不会改变
   • 这允许安全地创建自引用结构，这在异步代码中很常见

3. 任务(Task)：包装Future的执行单元，包含状态和唤醒器。

   • 任务包含Future对象、当前状态和唤醒器(Waker)
   • 唤醒器用于通知执行器任务已准备好进行进一步处理

2.3 I/O操作和同步原语

Rust异步编程提供了处理I/O和同步的原语：

1. 异步I/O：非阻塞的读写操作，允许程序在等待I/O完成时执行其他任务。

   • 异步I/O操作返回Future而不是直接阻塞
   • 例如：async fn read(&mut self, buf: &mut [u8]) -> Result<usize>

2. 流(Stream)：表示一系列异步值，类似于同步迭代器。

   pub trait Stream {
       type Item;
       fn poll_next(self: Pin<&mut Self>, cx: &mut Context<'_>) -> Poll<Option<Self::Item>>;
   }


3. 同步原语：异步版本的互斥锁、读写锁等，允许多个任务安全地共享数据。

   • Mutex<T>：异步互斥锁，保证对数据的独占访问
   • RwLock<T>：异步读写锁，允许多个读取者或单个写入者
   • 这些原语确保在等待锁时不会阻塞执行器

在AUTOSAR自适应平台中，这种异步架构使Rust应用程序能够高效地处理通信、定时器和I/O操作，同时保持响应性和资源效率。

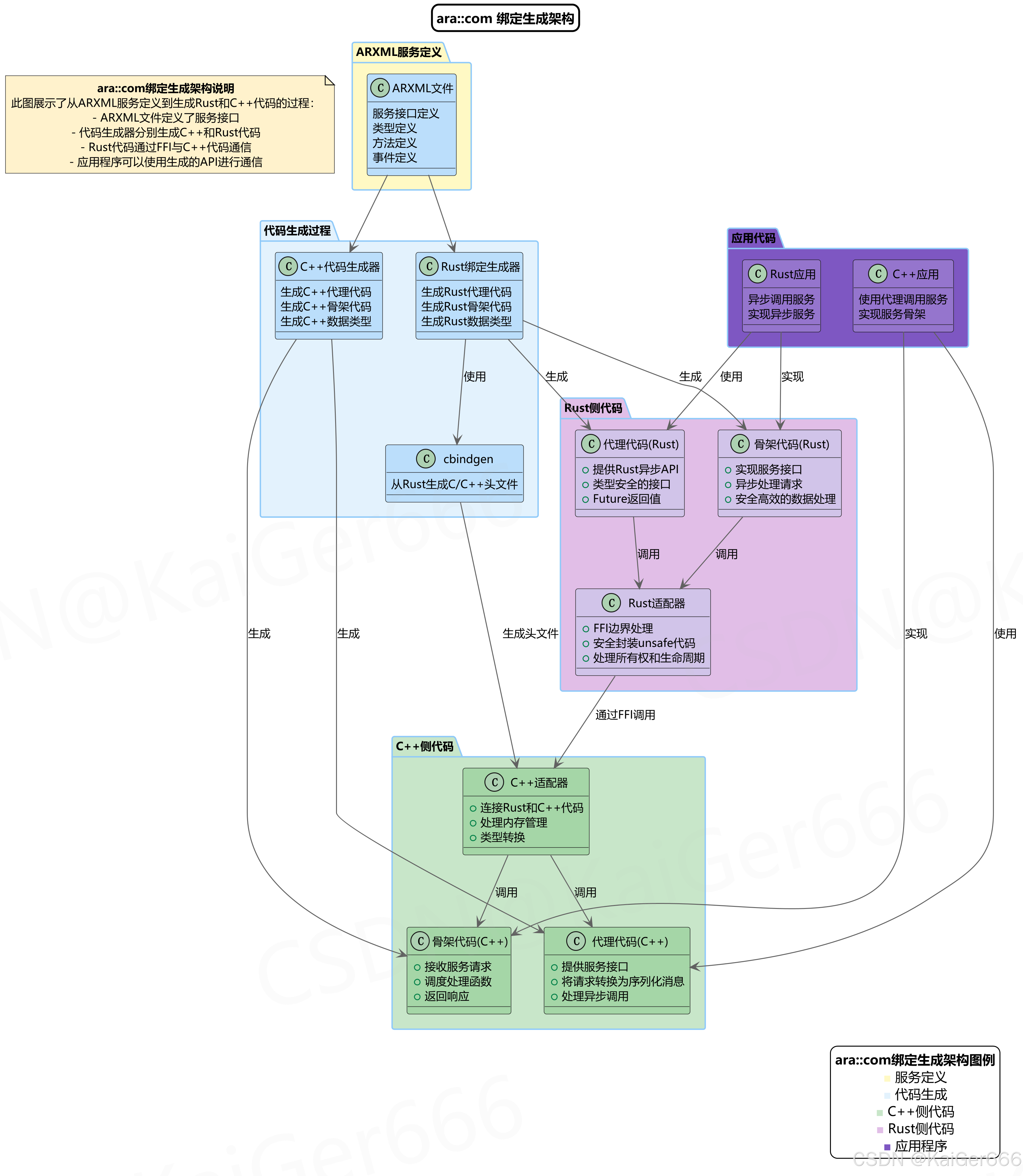

3. ara::com绑定生成架构

AUTOSAR自适应平台中的通信是通过ara::com接口实现的，为了在Rust中使用这些接口，需要一套完整的绑定生成架构：

3.1 服务定义

ara::com绑定生成的起点是ARXML服务定义：

1. ARXML文件：包含服务接口的完整定义，包括：

   • 服务接口定义：描述服务的名称、版本和命名空间
   • 类型定义：定义服务使用的数据类型，如结构体、枚举和类型别名
   • 方法定义：描述服务提供的方法，包括输入参数和返回类型
   • 事件定义：描述服务可以触发的事件

2. 服务设计考虑：ARXML文件通常由系统设计人员创建，基于功能需求和系统架构。它们定义了服务的契约，所有通信必须遵循这个契约。

3.2 代码生成过程

从ARXML服务定义开始，代码生成过程涉及多个步骤：

1. C++代码生成器：从ARXML生成C++代码，包括：

   • C++代理代码：客户端用于调用服务的代码
   • C++骨架代码：服务实现用于处理请求的代码
   • C++数据类型：用于在服务之间传输数据的类型

2. Rust绑定生成器：从ARXML生成Rust代码，包括：

   • Rust代理代码：提供类型安全的异步API
   • Rust骨架代码：实现处理服务请求的异步处理程序
   • Rust数据类型：在Rust中表示服务数据类型的结构

3. cbindgen：用于从Rust代码生成C/C++头文件的工具，这些头文件定义了Rust和C++代码之间的接口。

3.3 C++与Rust侧代码交互

生成的代码在C++和Rust之间通过以下组件进行交互：

1. C++侧代码：

   • 代理代码(C++)：提供服务客户端API，处理序列化和异步调用
   • 骨架代码(C++)：实现服务提供者逻辑，接收请求并调度处理程序
   • C++适配器：连接Rust和C++代码，处理内存管理和类型转换

2. Rust侧代码：

   • 代理代码(Rust)：提供Rust异步API，返回Future对象
   • 骨架代码(Rust)：实现服务处理逻辑，支持异步处理
   • Rust适配器：处理FFI边界，安全封装unsafe代码，管理所有权和生命周期

3. 应用代码：

   • C++应用：可以使用C++代理调用服务，或实现C++服务骨架
   • Rust应用：使用Rust代理异步调用服务，或实现异步服务

这种架构允许C++和Rust代码无缝互操作，同时利用两种语言的优势：C++的广泛使用和与现有AUTOSAR代码的兼容性，以及Rust的安全性、并发性和现代语言特性。

4. AUTOSAR-Rust通信场景

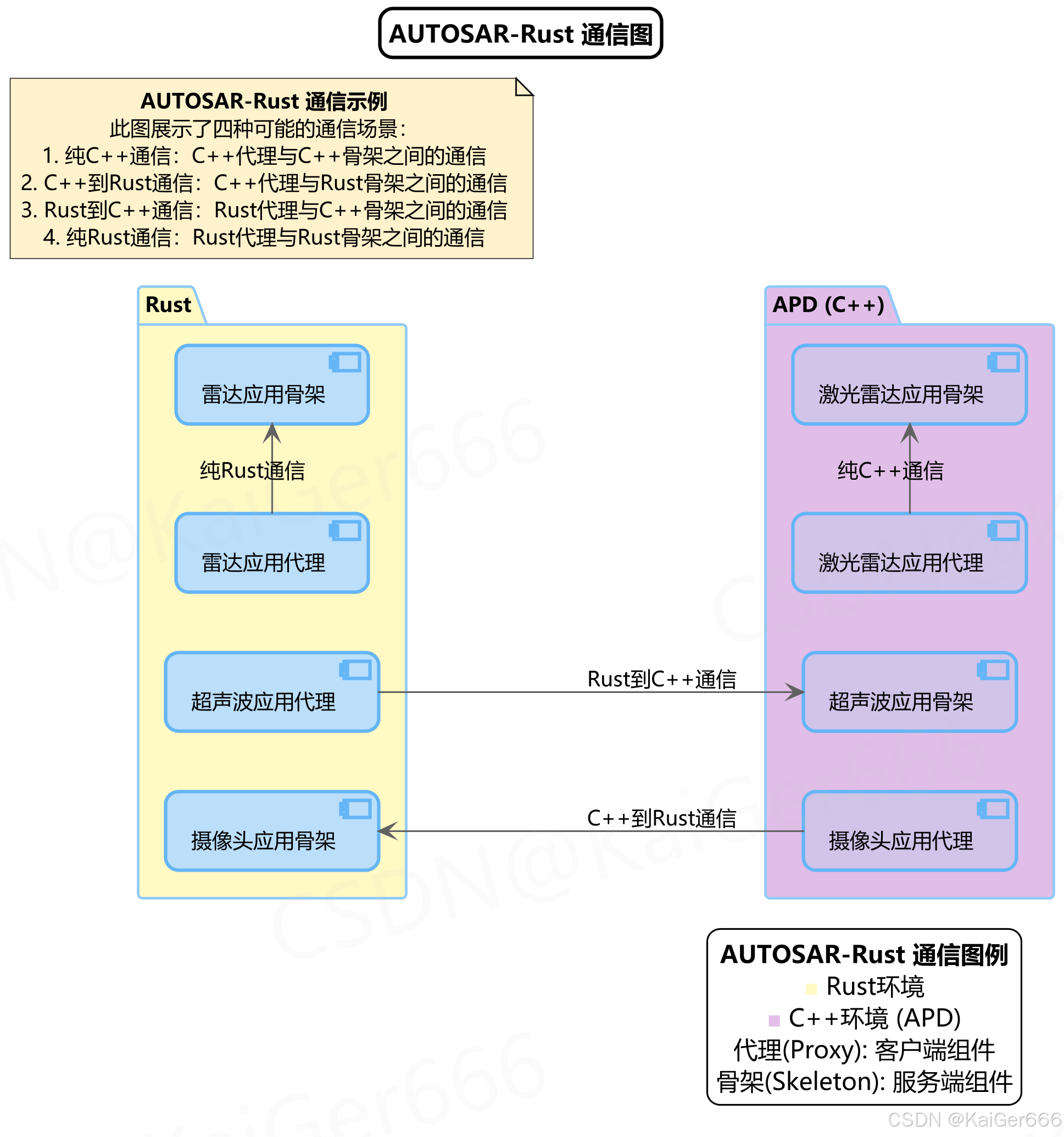

在AUTOSAR自适应平台中，服务之间的通信可以发生在不同的语言环境中。下图展示了四种可能的通信场景：

4.1 纯C++通信

这是最传统的场景，其中C++代理与C++骨架之间进行通信：

1. 发送方：C++代理组件（如激光雷达应用代理）
2. 接收方：C++骨架组件（如激光雷达应用骨架）
3. 特点：
   • 使用原生C++ ara::com API
   • 不需要跨语言桥接
   • 遵循标准AUTOSAR通信流程

4.2 C++到Rust通信

在这种场景中，C++客户端调用Rust服务：

1. 发送方：C++代理组件（如摄像头应用代理）
2. 接收方：Rust骨架组件（如摄像头应用骨架）
3. 特点：
   • C++客户端使用标准C++ ara::com API
   • Rust服务实现使用Rust ara::com骨架
   • 通过语言无关的二进制接口(ABI)进行通信
   • Rust服务能够利用Rust的安全特性和并发模型

4.3 Rust到C++通信

在这种场景中，Rust客户端调用C++服务：

1. 发送方：Rust代理组件（如超声波应用代理）
2. 接收方：C++骨架组件（如超声波应用骨架）
3. 特点：
   • Rust客户端使用Rust ara::com代理API
   • C++服务使用标准C++ ara::com骨架
   • Rust调用被转换为C++接口调用
   • Rust客户端能够使用异步编程模型

4.4 纯Rust通信

这是最现代化的场景，完全在Rust环境中进行通信：

1. 发送方：Rust代理组件（如雷达应用代理）
2. 接收方：Rust骨架组件（如雷达应用骨架）
3. 特点：
   • 完全使用Rust ara::com API
   • 充分利用Rust的所有优势：安全性、并发性、异步编程
   • 仍然与AUTOSAR通信机制兼容
   • 提供现代化的错误处理和类型安全

这四种通信场景展示了AUTOSAR自适应平台与Rust的灵活集成，允许渐进式采用Rust，同时保持与现有C++代码的互操作性。这种灵活性使团队能够在保持系统完整性的同时逐步引入Rust的优势。
