AUTOSAR MCU驱动程序详解

基于AUTOSAR标准规范的微控制器单元驱动程序架构与实现

1. MCU驱动程序概述
- 1.1 功能范围
- 1.2 模块定位
2. MCU驱动程序架构
- 2.1 架构总览
- 2.2 配置结构
3. MCU驱动程序状态机
- 3.1 状态转换图
- 3.2 状态说明
4. MCU驱动程序初始化流程
- 4.1 初始化序列
- 4.2 关键步骤说明
5. MCU驱动程序API接口
6. 总结

1. MCU驱动程序概述

AUTOSAR MCU驱动程序是微控制器抽象层(MCAL)的关键组成部分，提供对微控制器基本功能的访问和控制。MCU驱动程序主要负责微控制器的初始化、时钟配置、电源管理、RAM初始化和复位功能，为上层软件提供硬件抽象服务。

1.1 功能范围

MCU驱动程序提供以下核心功能：

初始化服务：配置MCU的基本功能，包括时钟系统和PLL
时钟管理：配置和控制MCU的时钟分配和PLL
电源管理：控制MCU的低功耗模式
RAM初始化：初始化指定的RAM区域
复位控制：执行MCU复位并获取复位原因信息

根据AUTOSAR规范要求，MCU驱动程序提供灵活且可配置的MCU初始化能力，作为启动代码的补充，允许更灵活的、特定于应用程序的MCU初始化。

1.2 模块定位

MCU驱动程序位于微控制器抽象层(MCAL)，直接访问微控制器硬件。它为上层模块（如ECU状态管理器）提供服务，使它们能够控制微控制器的基本功能，而无需直接操作硬件寄存器。

2. MCU驱动程序架构

2.1 架构总览

MCU驱动程序在AUTOSAR架构中的位置及其与其他模块的关系如下图所示：

在这里插入图片描述

上图展示了MCU驱动程序在AUTOSAR分层架构中的位置及其与其他模块的关系：

应用层：包含应用软件组件，通过RTE间接使用MCU服务
RTE层：运行时环境，连接应用软件组件与基础软件
服务层：
- ECU状态管理器(EcuM)：负责系统的启动和关闭，是MCU驱动程序的主要用户
- 诊断事件管理器(DEM)：处理诊断事件，接收来自MCU驱动的时钟故障通知
微控制器抽象层(MCAL)：
- MCU驱动程序：提供MCU基本功能的抽象接口，包括：
  - 初始化服务：基本MCU配置
  - 时钟管理：控制PLL和时钟分配
  - 电源管理：控制低功耗模式
  - RAM初始化：初始化RAM区域
  - 复位服务：执行和检测复位
- 其他MCAL驱动：如DIO、ICU等，与MCU驱动并列，共同组成MCAL层
硬件层：MCU硬件，包括CPU核心、时钟系统、电源管理单元等

MCU驱动程序与其他模块的主要交互关系：

向上：为ECU状态管理器提供MCU控制服务
向下：直接操作MCU硬件寄存器
水平：向诊断事件管理器报告时钟故障

2.2 配置结构

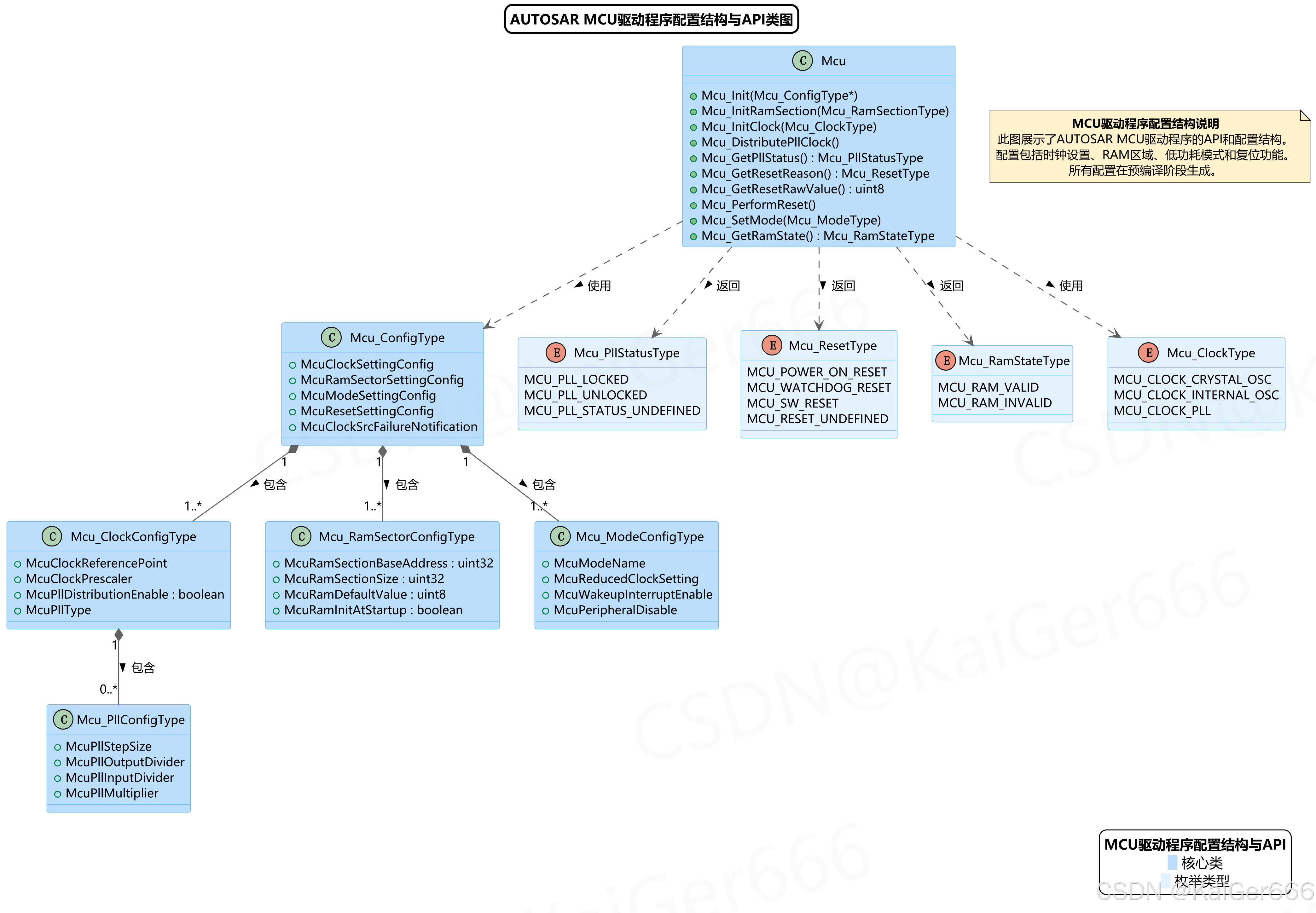

MCU驱动程序的配置结构和API接口类图如下：

在这里插入图片描述

上图展示了MCU驱动程序的配置结构和主要API：

Mcu类：MCU驱动程序的核心类，提供以下API服务：
- 初始化服务：
  - Mcu_Init：初始化MCU驱动程序
  - Mcu_InitRamSection：初始化指定的RAM区域
  - Mcu_InitClock：初始化时钟系统
- 时钟服务：
  - Mcu_DistributePllClock：分配PLL时钟
  - Mcu_GetPllStatus：获取PLL锁定状态
- 复位服务：
  - Mcu_GetResetReason：获取复位原因
  - Mcu_GetResetRawValue：获取复位寄存器原始值
  - Mcu_PerformReset：执行MCU复位
- 电源管理服务：
  - Mcu_SetMode：设置MCU低功耗模式
- RAM状态服务：
  - Mcu_GetRamState：获取RAM状态
配置类：
- Mcu_ConfigType：MCU驱动的主配置结构，包含所有子配置
- Mcu_ClockConfigType：时钟配置，包括时钟参考点、分频器和PLL使能
- Mcu_PllConfigType：PLL配置，包括倍频器、分频器等参数
- Mcu_RamSectorConfigType：RAM区域配置，包括基地址、大小和默认值
- Mcu_ModeConfigType：低功耗模式配置，包括模式名称和设置
枚举类型：
- Mcu_PllStatusType：PLL状态（锁定/未锁定/未定义）
- Mcu_ResetType：复位类型（上电复位/看门狗复位/软件复位等）
- Mcu_RamStateType：RAM状态（有效/无效）
- Mcu_ClockType：时钟类型（晶振/内部振荡器/PLL）

配置类之间的关系：

Mcu_ConfigType包含多个Mcu_ClockConfigType、Mcu_RamSectorConfigType和Mcu_ModeConfigType
Mcu_ClockConfigType包含可选的Mcu_PllConfigType
Mcu类使用这些配置结构和枚举类型提供MCU控制服务

所有配置在预编译阶段生成，通过Mcu_Init传递给MCU驱动程序。

3. MCU驱动程序状态机

3.1 状态转换图

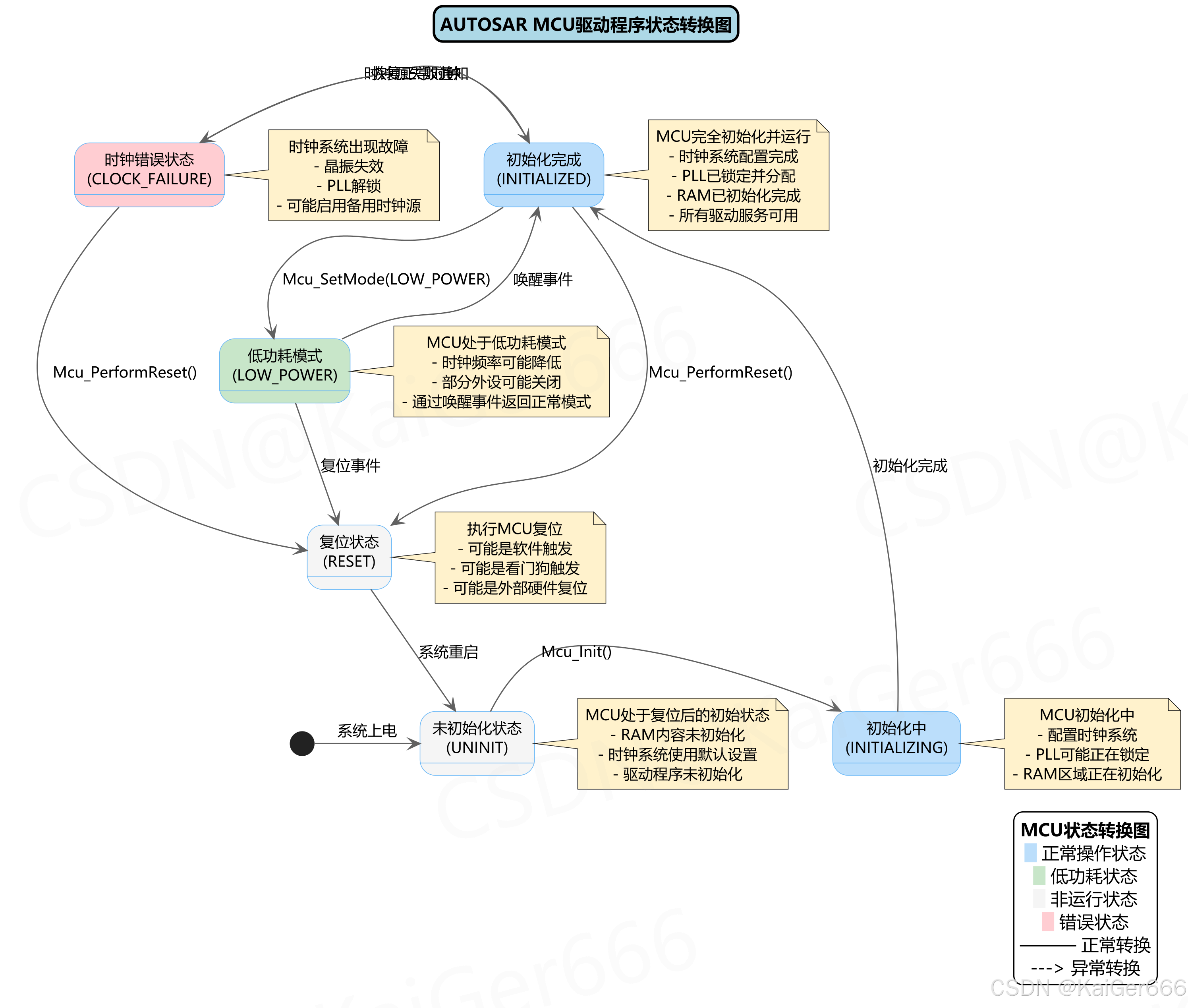

MCU驱动程序的状态机描述了其工作模式和状态转换关系：

在这里插入图片描述

3.2 状态说明

MCU驱动程序包含以下主要状态：

未初始化状态(UNINIT)：
- MCU处于复位后的初始状态
- RAM内容未初始化
- 时钟系统使用默认设置
- 驱动程序尚未初始化，大部分API不可用
初始化中(INITIALIZING)：
- 调用Mcu_Init()后进入此状态
- 配置时钟系统
- PLL可能正在锁定过程中
- RAM区域正在初始化
初始化完成(INITIALIZED)：
- MCU完全初始化并运行
- 时钟系统配置完成
- PLL已锁定并分配
- RAM已初始化完成
- 所有驱动服务可用
低功耗模式(LOW_POWER)：
- 通过Mcu_SetMode()进入
- 时钟频率可能降低
- 部分外设可能关闭
- 通过唤醒事件返回正常模式
时钟错误状态(CLOCK_FAILURE)：
- 时钟系统出现故障时进入
- 可能是晶振失效或PLL解锁
- 可能启用备用时钟源
- 通过时钟失败通知回调报告给DEM
复位状态(RESET)：
- 执行MCU复位时的状态
- 可能由软件触发(Mcu_PerformReset)
- 可能是看门狗触发
- 可能是外部硬件复位

主要状态转换包括：

系统上电时进入未初始化状态
调用Mcu_Init()从未初始化状态转入初始化中状态
初始化完成后进入初始化完成状态
从初始化完成状态可以通过Mcu_SetMode()进入低功耗模式
低功耗模式下收到唤醒事件后返回初始化完成状态
时钟源失败时从初始化完成状态转入时钟错误状态
时钟恢复后从时钟错误状态返回初始化完成状态
调用Mcu_PerformReset()或发生复位事件时进入复位状态
复位状态后重启系统，重新进入未初始化状态

4. MCU驱动程序初始化流程

4.1 初始化序列

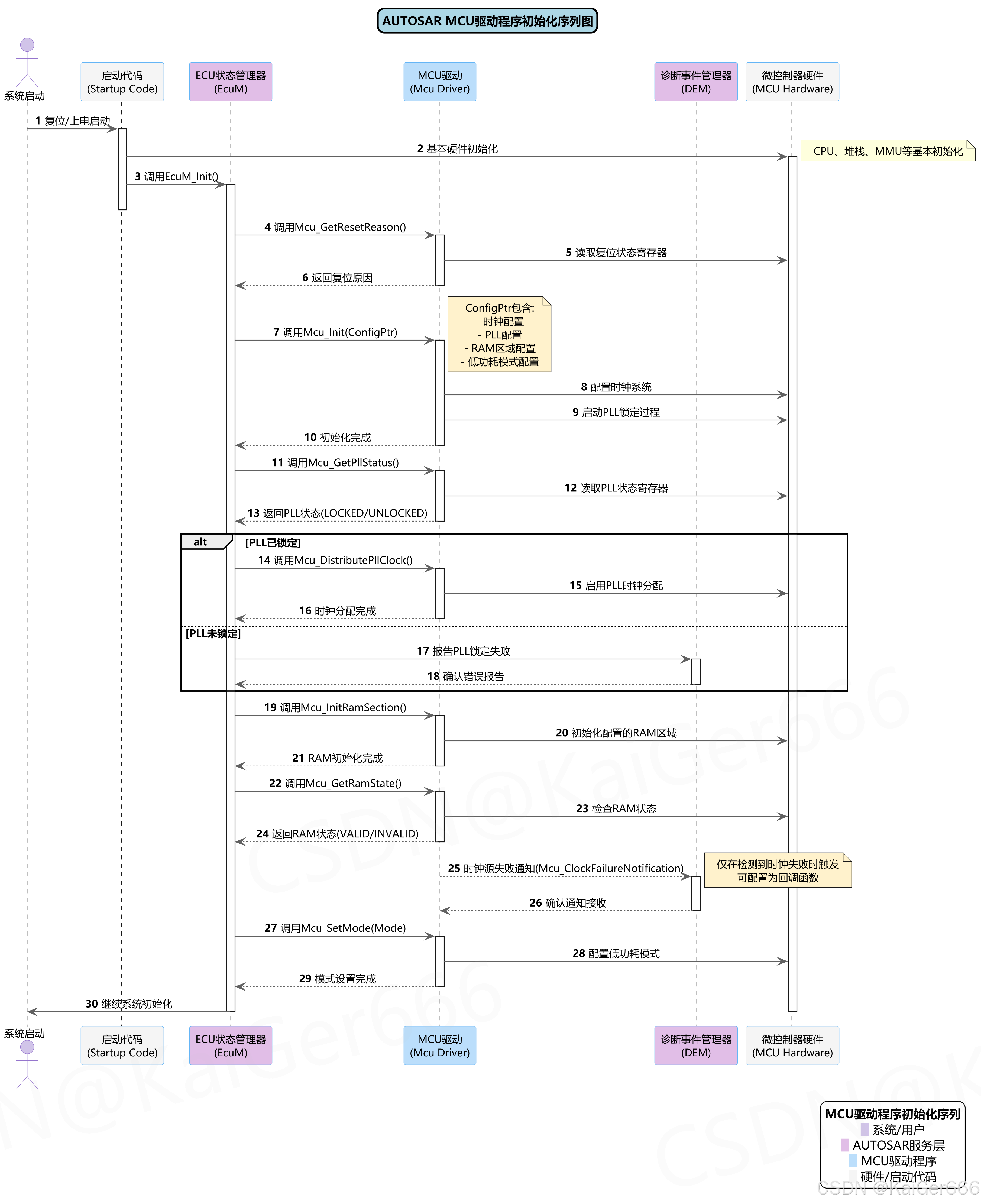

下图展示了MCU驱动程序的初始化序列及其与其他AUTOSAR模块的交互：

在这里插入图片描述

4.2 关键步骤说明

MCU驱动程序的初始化过程包括以下关键步骤：

系统启动：
- 系统在复位或上电后启动
- 启动代码执行基本硬件初始化（CPU、堆栈、MMU等）
- 启动代码调用EcuM_Init()开始ECU初始化
复位状态获取：
- EcuM调用Mcu_GetResetReason()获取复位原因
- MCU驱动读取复位状态寄存器
- 返回标准化的复位类型（如上电复位、看门狗复位、软件复位等）
MCU初始化：
- EcuM调用Mcu_Init(ConfigPtr)初始化MCU驱动
- 配置指针包含时钟配置、PLL配置、RAM区域配置和低功耗模式配置
- MCU驱动配置时钟系统并启动PLL锁定过程
PLL状态检查：
- EcuM调用Mcu_GetPllStatus()检查PLL锁定状态
- 如果PLL已锁定，调用Mcu_DistributePllClock()分配PLL时钟
- 如果PLL未锁定，向DEM报告PLL锁定失败
RAM初始化：
- EcuM调用Mcu_InitRamSection()初始化配置的RAM区域
- EcuM调用Mcu_GetRamState()检查RAM状态
时钟故障处理：
- 如果检测到时钟故障，MCU驱动会通过回调函数通知DEM
- 这一机制在初始化之后持续有效
低功耗模式设置：
- EcuM可调用Mcu_SetMode()设置MCU的低功耗模式
- 完成初始化后，EcuM继续系统初始化流程

整个初始化过程遵循AUTOSAR的分层架构和模块化设计原则，确保MCU驱动程序能够在各种硬件平台上提供一致的接口和行为。

5. MCU驱动程序API接口

MCU驱动程序提供一系列标准化的API接口，用于初始化和控制微控制器。这些接口按功能可分为以下几类：

5.1 初始化与配置服务

Mcu_Init(Mcu_ConfigType ConfigPtr)*
- 功能：初始化MCU驱动程序
- 参数：ConfigPtr - 指向配置数据的指针
- 返回值：无
- 描述：根据配置数据初始化MCU驱动程序，必须在使用其他API之前调用
Mcu_InitClock(Mcu_ClockType ClockSetting)
- 功能：初始化MCU的时钟系统
- 参数：ClockSetting - 时钟配置索引
- 返回值：无
- 描述：配置PLL和时钟分频器，启动PLL锁定，但不等待PLL锁定完成
Mcu_InitRamSection(Mcu_RamSectionType RamSection)
- 功能：初始化指定的RAM区域
- 参数：RamSection - RAM区域标识符
- 返回值：无
- 描述：用配置的值初始化指定的RAM区域，通常在ECU启动时使用

5.2 运行时服务

Mcu_GetPllStatus()
- 功能：获取PLL锁定状态
- 参数：无
- 返回值：Mcu_PllStatusType - PLL状态（锁定/未锁定/未定义）
- 描述：检查PLL是否已锁定，在调用Mcu_DistributePllClock前使用
Mcu_DistributePllClock()
- 功能：分配PLL时钟
- 参数：无
- 返回值：无
- 描述：使能PLL时钟分配，仅在PLL已锁定时调用
Mcu_SetMode(Mcu_ModeType McuMode)
- 功能：设置MCU电源模式
- 参数：McuMode - 电源模式标识符
- 返回值：无
- 描述：激活配置的低功耗模式，根据配置可能会关闭部分外设和降低时钟频率
Mcu_GetRamState()
- 功能：获取RAM状态
- 参数：无
- 返回值：Mcu_RamStateType - RAM状态（有效/无效）
- 描述：检查RAM内容是否有效，通常在复位后使用，决定是否需要重新初始化RAM

5.3 复位与错误处理服务

Mcu_GetResetReason()
- 功能：获取标准化的复位原因
- 参数：无
- 返回值：Mcu_ResetType - 复位类型（上电复位/看门狗复位/软件复位等）
- 描述：返回导致当前复位的原因，用于系统初始化决策
Mcu_GetResetRawValue()
- 功能：获取复位寄存器原始值
- 参数：无
- 返回值：uint8 - 复位寄存器的原始值
- 描述：获取MCU特定的复位信息，通常用于诊断存储
Mcu_PerformReset()
- 功能：执行MCU复位
- 参数：无
- 返回值：无
- 描述：触发MCU复位，通常在检测到严重错误时使用
时钟故障通知（回调函数）
- 功能：报告时钟源故障
- 描述：当检测到时钟故障时，MCU驱动会调用配置的回调函数通知DEM
