IAR环境下STM32+IAP方案的实现

--基于STM32F103ZET6的UART通讯实现

一、什么是IAP，为什么要IAP

      IAP即为In Application Programming(在应用中编程)，一般情况下，以STM32F10x系列芯片为主控制器的设备在出厂时就已经使用J-Link仿真器将应用代码烧录了，如果在设备使用过程中需要进行应用代码的更换、升级等操作的话，则可能需要将设备返回原厂并拆解出来再使用J-Link重新烧录代码，这就增加了很多不必要的麻烦。站在用户的角度来说，就是能让用户自己来更换设备里边的代码程序而厂家这边只需要提供给用户一个代码文件即可。

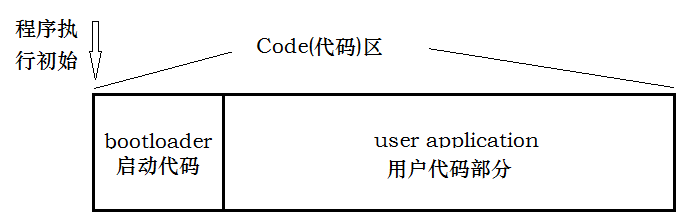

      而IAP却能很好的解决掉这个难题，一片STM32芯片的Code(代码)区内一般只有一个用户程序。而IAP方案则是将代码区划分为两部分，两部分区域各存放一个程序，一个叫bootloader(引导加载程序)，另一个较user application(用户应用程序)。bootloader在出厂时就固定下来了，在需要变更user application时只需要通过触发bootloader对userapplication的擦除和重新写入即可完成用户应用的更换。如图1-1所示

图 1-1

      在程序执行初始进入bootloader，在bootloader里面检测条件是否被触发(可通过按键是否被按下、串口是否接收到特定的数据、U盘是否插入等等)，如果有则进行对user application进行擦除和重新写入操作，如果没有则直接跳转到user application执行应用；如果有则进行擦除用户代码并重新写入新的用户代码。



二、STM32F103ZET6硬件条件

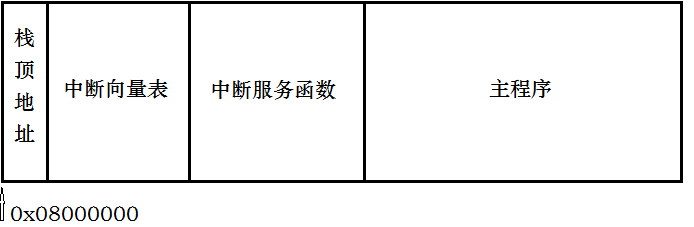

      STM32F103ZET6的启动方式有三种：内置FLASH启动、内置SRAM启动、系统存储器ROM启动，通过BOOT0和BOOT1引脚的设置可以选择从哪中方式启动，这里选择内置的FLASH启动。其FLASH的地址为0x08000000—0x0807ffff，共512KB，这些都能从芯片数据手册中直接得到。而这里首要的一个问题是中断的问题。正常情况下发生中断的过程为：发生中断(中断请求)à到中断向量表查找中断函数入口地址à跳转到中断函数à执行中断函数à中断返回。也就是说在STM32的内置的Flash中有一个中断向量表来存放各个中断服务函数的入口地址，内置Flash的分配情况大致如下图2-1。

图2-1

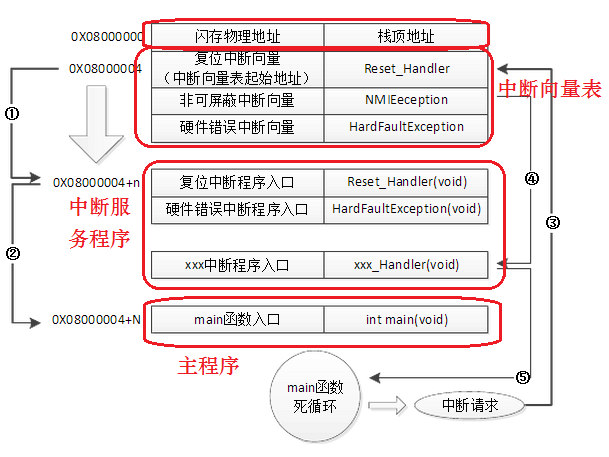

在只有一个程序的情况下，程序执行的走向应该如图2-2所示(借用网友的原图)。

图2-2

      STM32F10x有一个中断向量表，这个中断向量表存放在代码开始部分的后4个字
