UML（Unified Modeling Language）

可见性

- : private
+ : public
# : protected

类之间的关系

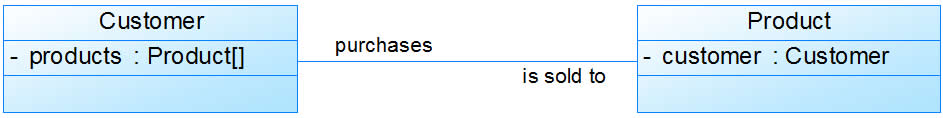

1.关联关系

在这里插入图片描述

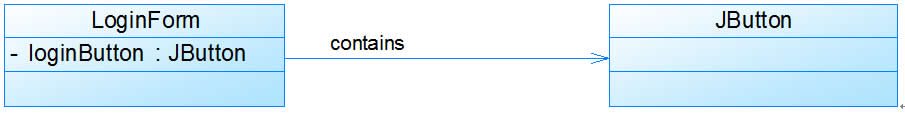

1.1单向关联

在这里插入图片描述

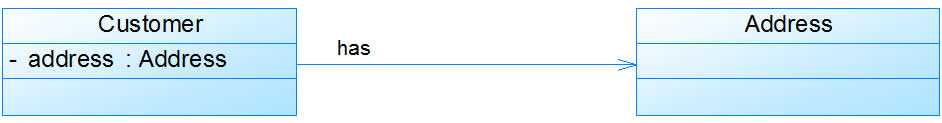

1.2双向关联

在这里插入图片描述

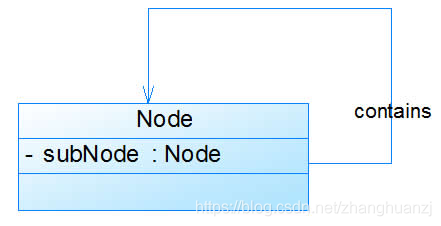

1.3自关联

在这里插入图片描述

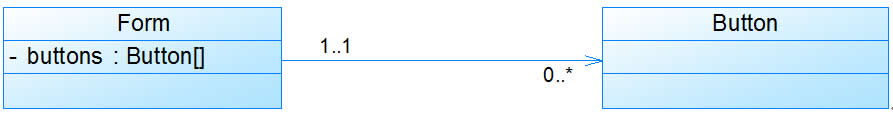

1.4多重性关联

在这里插入图片描述

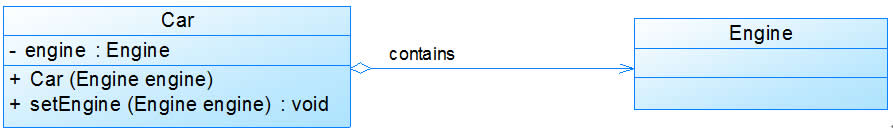

1.5聚合关系（Aggregation）

在这里插入图片描述

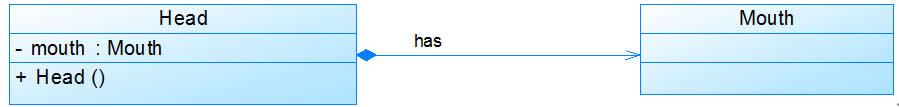

1.6组合关系（Composition）

在这里插入图片描述

组合与聚合的区别

语义上的区别

组合的成员对象生命周期与自己一致，而聚合的成员对象生命周期与自己没有关系

实现上的区别

组合通过在构造函数中实例化成员类实现，而聚合通过对象注入的方式

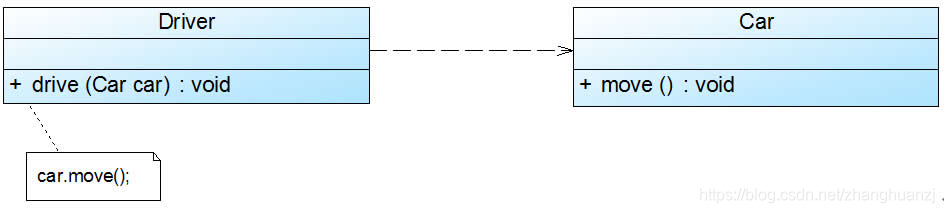

2.依赖关系（Dependency）

某个类的方法中使用另一个类作为参数
在这里插入图片描述

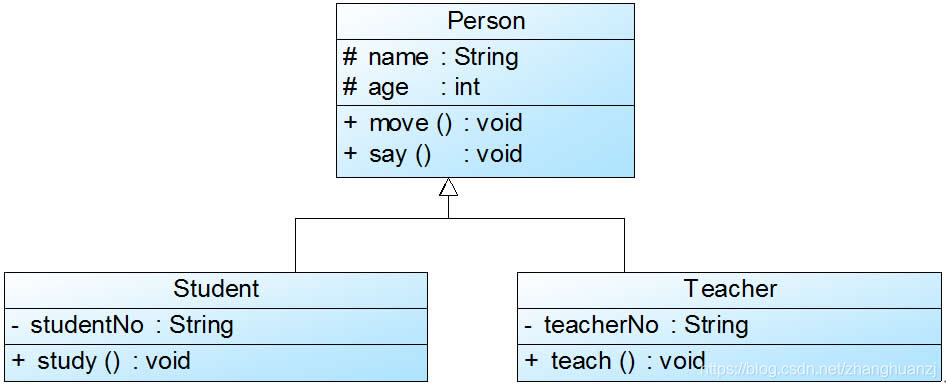

3.继承

在这里插入图片描述

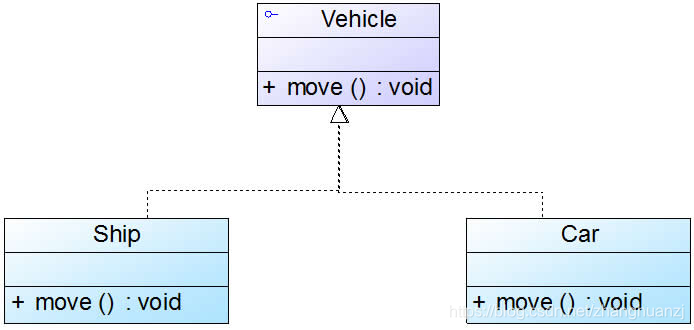

4.接口

在这里插入图片描述
