ISIS【中间系统到中间系统】is-is链路状态协议

is-is（中间系统到中间系统）协议

一、协议特征

1、基于spf算法的链路状态协议
2、与ospf相同均使用hello报文建立邻居关系
3、使用LSP（Link-state Packet）交换链路状态信息
4、采用分层设计（电信应用）

二、路由区域

L1

1、Level 1，只负责区域内路由，类似于OSPF的内部非骨干路由器。只能通告给L1和L1/L2。

L2

2、Level 2，只负责区域间路由，类似于OSPF的骨干路由器。L2和L1/L2。

L1/L2

3、Level 1-2，同时负责区域内和区域间路由，类似于OSPF的ABR。包含两个独立的Level 1 和Level 2数据库。但它不向L1路由器通告L2路由，所以L1路由器不会学到区域外的路由，这有点像OSPF的完全末节区域。

骨干区域划分

4、连接L2和L1-2的路径会形成骨干区域，位于链路上，不是路由器中，每台路由器仅仅属于一个区域。

三、ISIS格式（NSAP）

（1）区域地址

至少一个字节，有下面两部分组成。
-----AFI设置为49：表示AFI是本地管理，因此公司有权分配各个地址。
-----区域标示符（ID）：是区域地址中位于AFI后面的字节。
同一区域中的路由器都必须使用相同的区域地址，这个地址定义了该区域。区域地址用于L2路由选择。

（2）系统ID

在华为路由器中要求使用6字节的系统ID，且系统ID必须是唯一的，通常将路由器的换回地址或者网关地址进行3位不足，4位分割组成6个字节的系统ID。在整个AS中，系统ID都应该是唯一的，这样，将设备移到其他区域时，不会导致L1或L2冲突。

（3）NSEL

一个字节，对于路由器总是为0

（4）举例说明

路由器所在的区域为area2。
路由器网关地址为192.16.22.1。
三位补足：192.016.022.001
四位分割：1920.1602.2001
那么这个NASP是：49.0002.1920.1602.2001.00。

四、配置命令

1、基础配置

isis 1
network-entity 49.0002.1920.1602.2001.00
is-level L1/L2/L1-2
int g0/0/0
isis enable

2、路由泄露

import-route ISIS L2 into L1

3、路由重分发

ISIS 1
import-route rip 1 lever-1
rip 1
import-route isis 1 cost5

五、实验操作

【1】实验目的

路由域下可以划分成多个区域，区域划分的分割点在链路上，OSPF区域的分割点在设备上
ISIS与OSPF的比较：
（1）区域的设计：ISIS的区域分割点在链路上，骨干网是由所有的level-1-2路由器和level-2路由器组成的范围，OSPF的区域分割点在设备上，骨干区域是区域0。
（2）相同点：链路状态型路由协议，收敛速度快，支持网络/路由分级，集成化ISIS可同时支持IP和OSI，协议采用TLV架构，更易扩展，OSPF应用更广泛。

【2】实验步骤

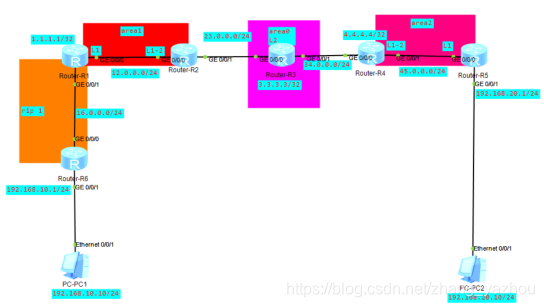

1、实验拓扑

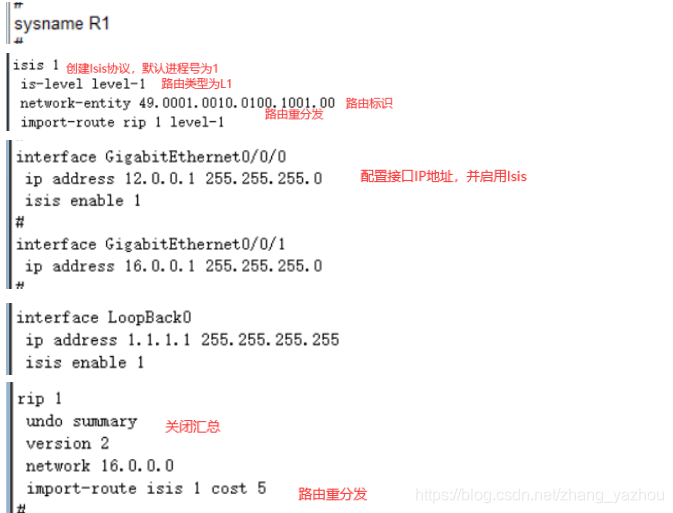

2、路由器1的配置信息

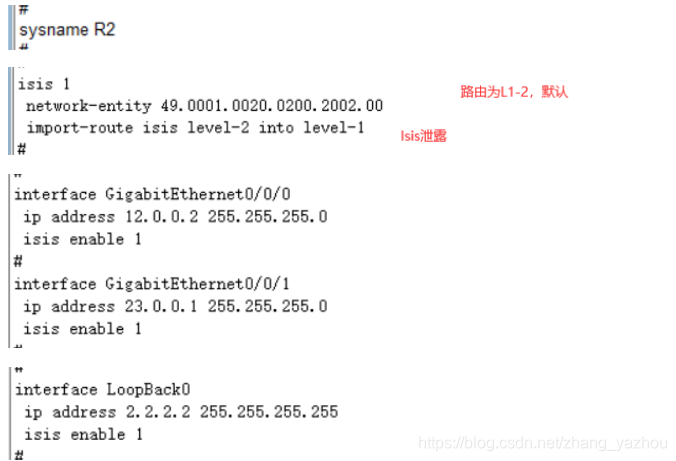

3、路由器2的配置信息

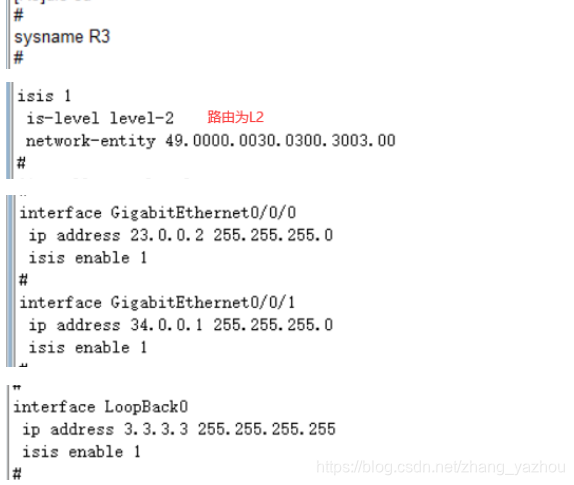

4、路由器3的配置信息

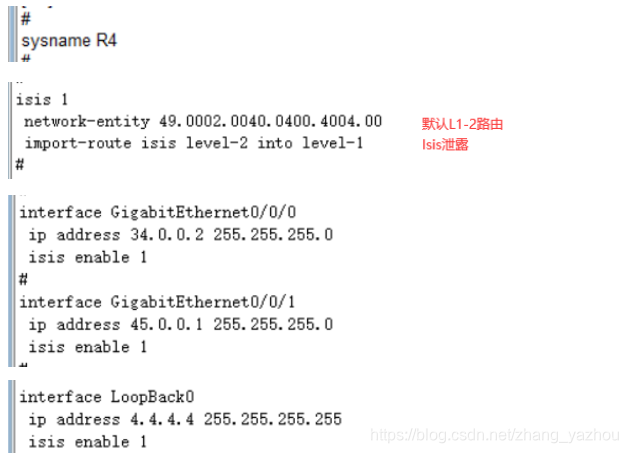

5、路由器4的配置信息

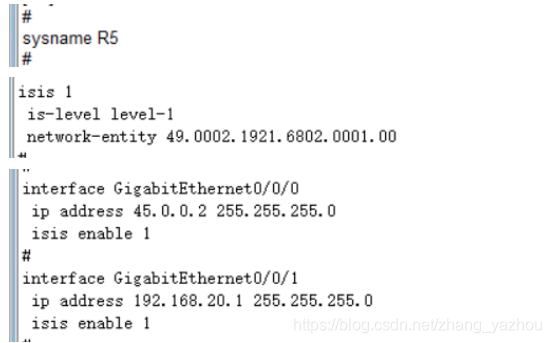

6、路由器5的配置信息

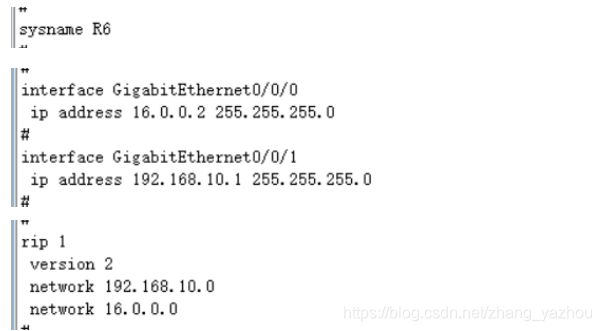

7、路由器6的配置信息

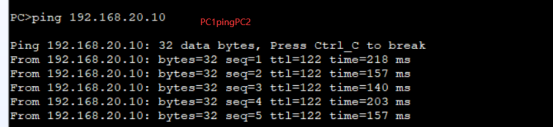

8、连通性测试

9、实验总结

从level-2路由器学习到的level-2路由不会传递给level-1，但是会由level-1-2路由器产生一条默认路由通告给level-1路由器，下一跳指向level-1-2路由器。可以在level-1-2路由器上做渗透。
