使用jlink 读取芯片flash 的说明与步骤

原创 已于 2025-01-17 14:03:42 修改 · 736 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c语言 #前端 #开发语言 #c++ #ide

于 2025-01-17 14:01:23 首次发布

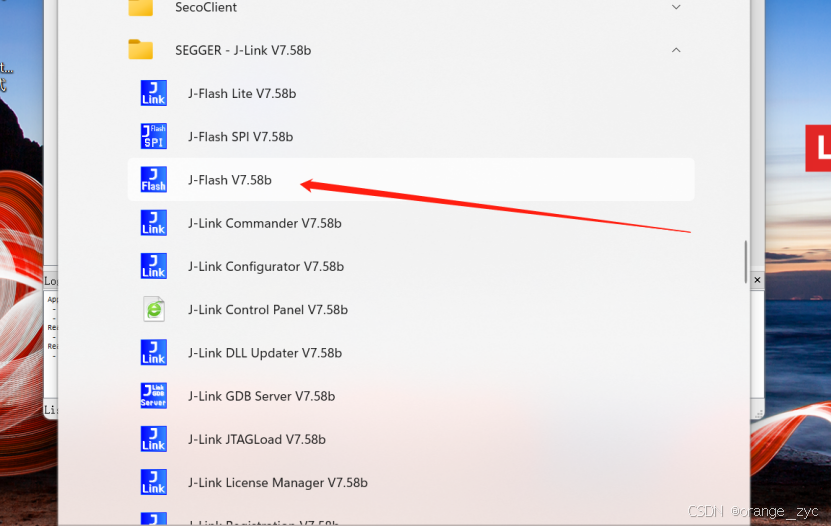

1、打开应用程序
在这里插入图片描述

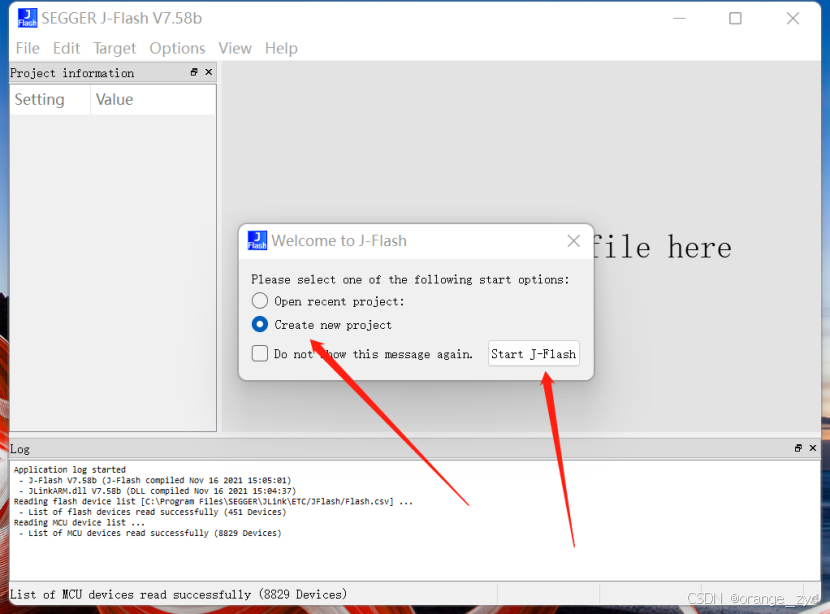

2、点击start J-flash
在这里插入图片描述

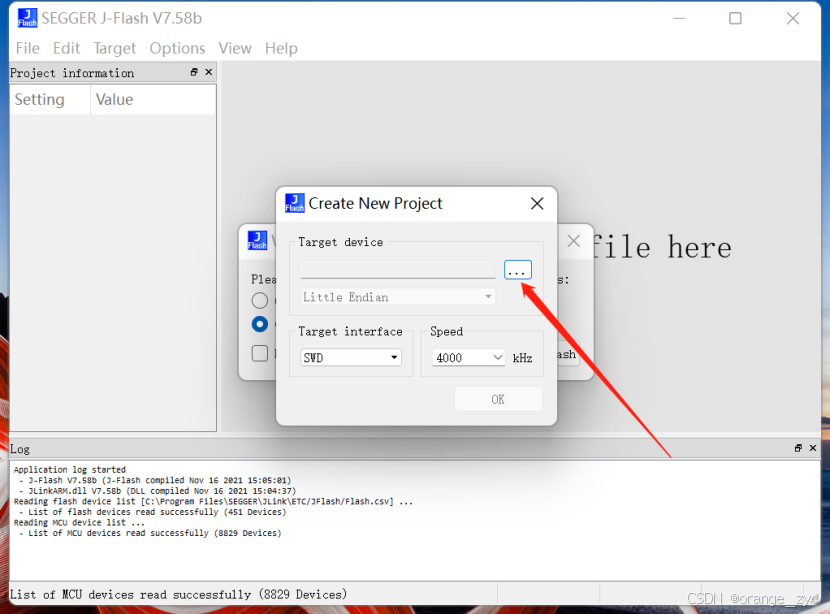

3、选择target device
在这里插入图片描述

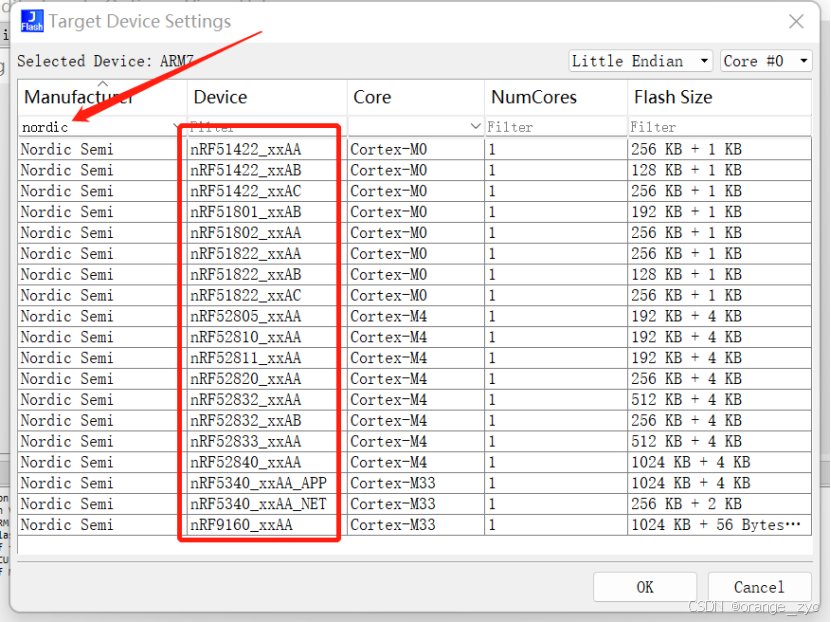

4、在搜索框中输入nordic，会出现如下nordic相关的芯片可供选择，选择你需要的型号
在这里插入图片描述

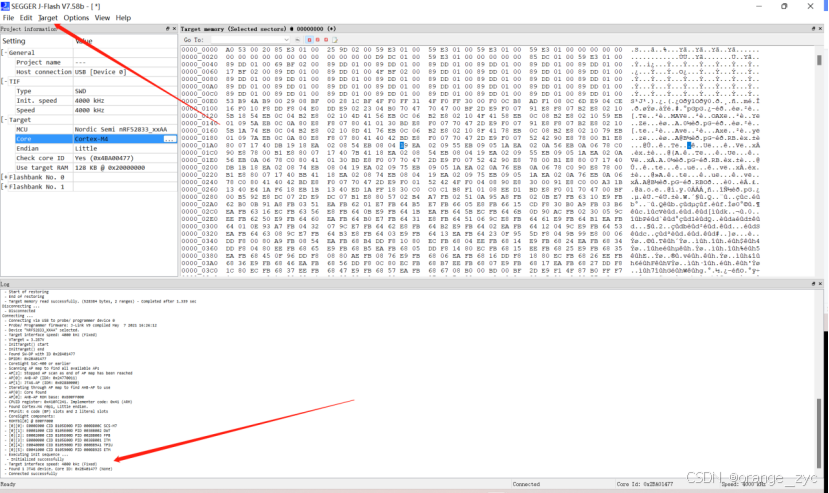

5、选择Targect->connect 链接JLINK
在这里插入图片描述

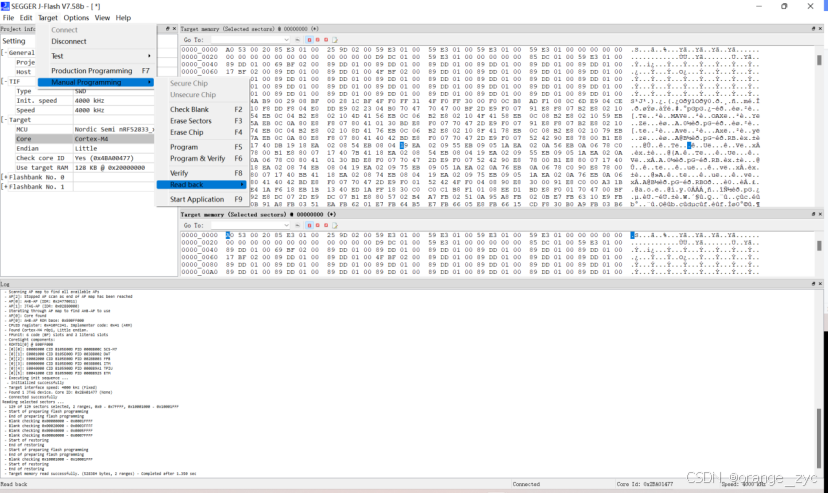

6、TARGET-手动编程-READ BACK-整片，读取后找到指定的位置就可以了
在这里插入图片描述
