前言

前段时间，在一个嵌入式交流群里看到MC3172开发板，群主为我们免费申请了20块MC3172开发板，因此我得到该开发板。在这里我首先感谢我的群主和感芯科技，让我有了体验多进程处理器MC3172开发板的机会。下面是我对于该开发板的学习记录：

​​

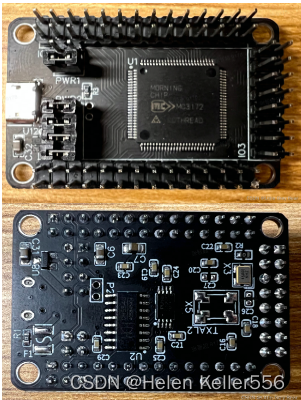

MC3172开发板

一、MC3172简介

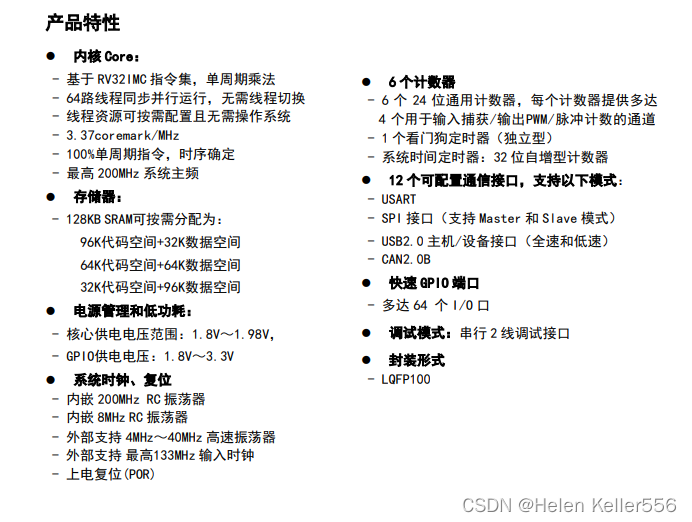

MC3172是感芯科技的一款32 位 RISC 处和64线程同步并行运行理器 MC3172。采用一种全新的CPU工作模式与软件开发模式，线程资源可根据需要进行配置， 共享代码段空间与数据段空间，硬件级实时响应。它不同于单线程裸机编程，只能顺序执行，也不同于操作系统通过切换造成的多线程执行，并行多线程的各个线程是一直在并行运行的，彼此互不打扰，没有优先级的概念，也没有中断服务程序。基于RISC-V RV32IMC 指令集，100%单周期指令，最高200MHz主频，3.37coremark/MHz。

​

 相关资料可到感芯官网下载，链接：

感芯科技 (gxchip.cn)

二、MC3172的开发环境

 官网推荐MC3172开发环境使用国产软件——MounRiver Studio，下载链接地址：MounRiver Studiohttp://www.mounriver.com/download

1.下载MounRiver Studio软件

点击下载上面的链接后，启动界面如下：

​

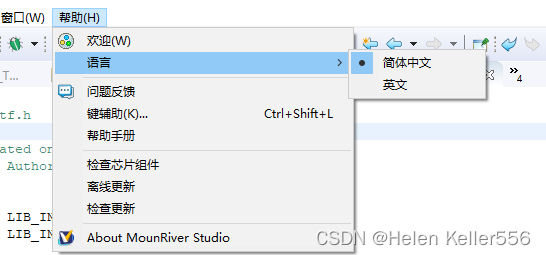

 可通过以下操作切换成简体中文（其它操作可查看帮助手册）：

​

 2.打开工程项目

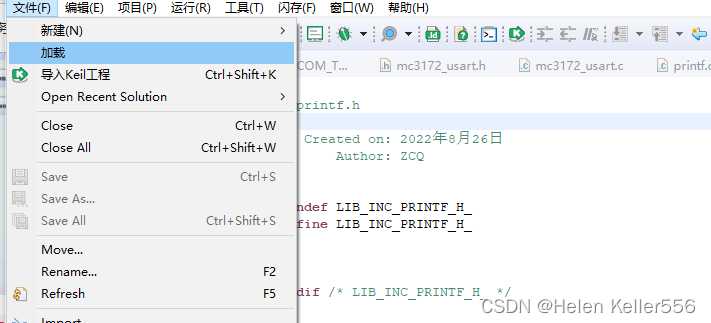

点击文件->加载，选择对应的项目工程文件（*.wvproj或*.project文件）

​

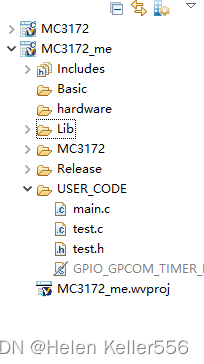

 打开项目工程后，左侧的资源管理器会显示对应的目录：

​

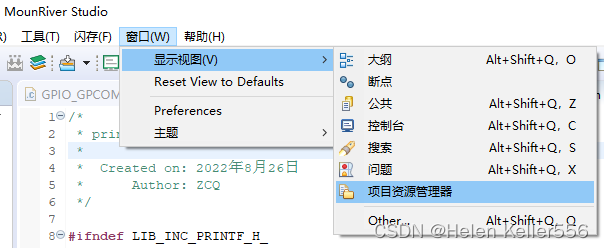

 若没有显示，可通过 “ 窗口->显示视图->项目资源管理器 ” 打开：

​

 3.新建相关头文件、源文件

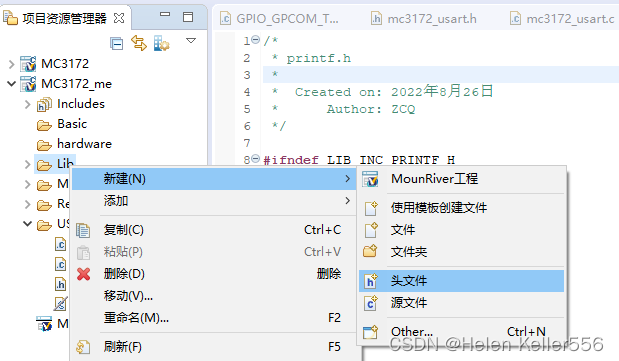

右键文件->新建->相应的文件，新建后的文件有对应的模板。

​

三、相关文件夹资料

相应代码已经开源 gxchip

1.MC3172文件夹

 MC3172存放MC3172编程核心文件

1.1线程配置工具

线程配置器在MC3172_Template\MC3172\

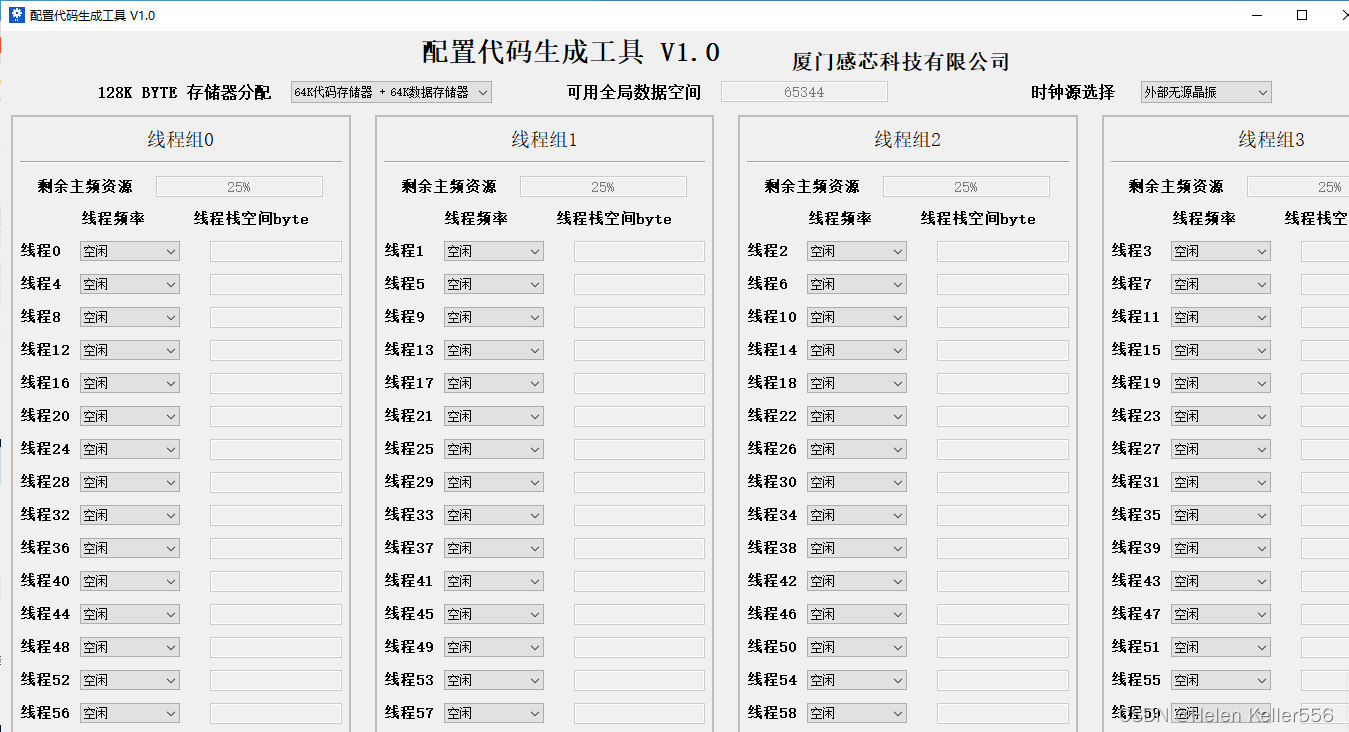

线程配置工具可以对各线程进行配置，可以配置线程时钟源、频率、栈空间、存储器分配等信息：

 MC3172支持64路线程同步并行运行，  其中分为4个线程组，每个线程组16线程，每个线程组里的线程编号如上图所示。其中，不使用的线程可以设置为空闲线程，空闲线程完全不运行，不产生功耗。

每个线程都有自己独立的栈空间 ，在数据空间允许范围内可随意分配，但需要确保所有非空闲线程所占的数据空间不超过数据空间的大小。

 1.2MC3172.h文件

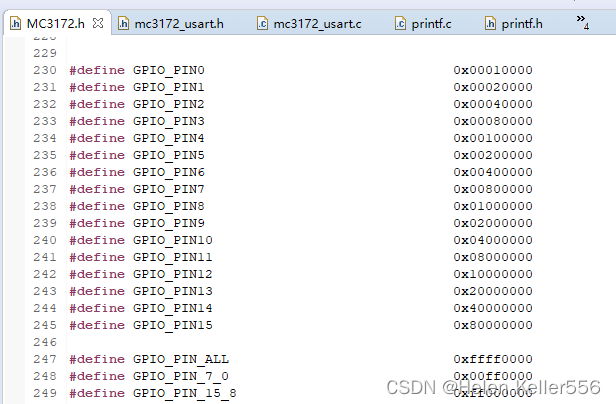

MC3172.h存放外设地址相关宏定义及其配置宏，如：

​

 类似于ST的stm32fxxx.h。

 1.3 thread_config.h文件

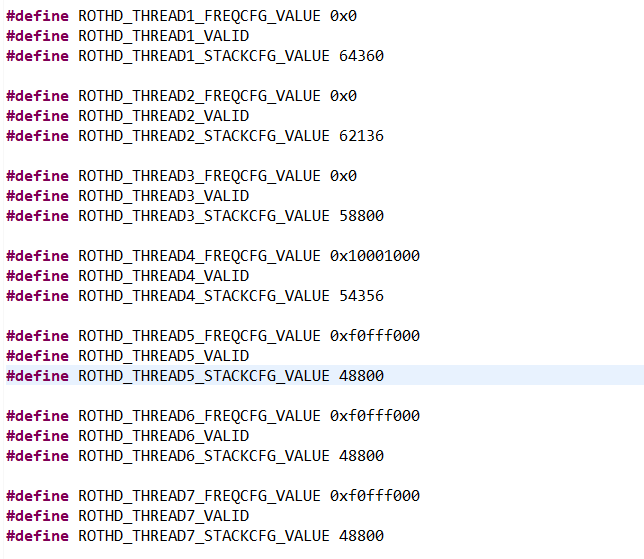

thread_config.h为线程配置文件，由线程配置工具生成：

 1.4 MC3172.lds

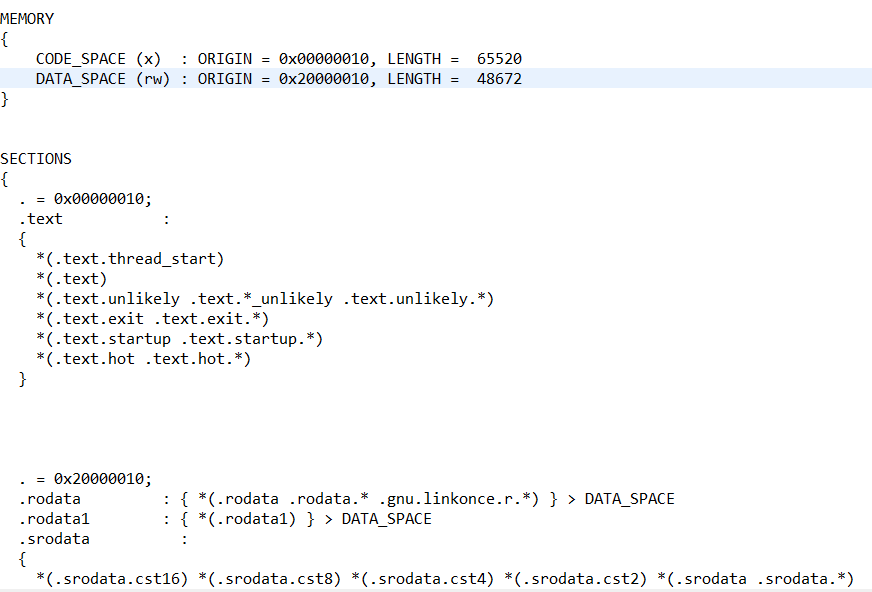

MC3172.lds为链接脚本，由线程配置工具生成

​

 1.5 thread_start.c文件

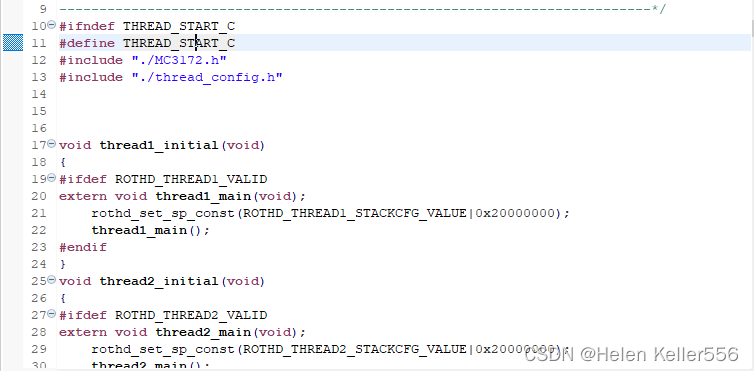

thread_start.c为启动线程相关的源文件：

​

 2.Release文件夹

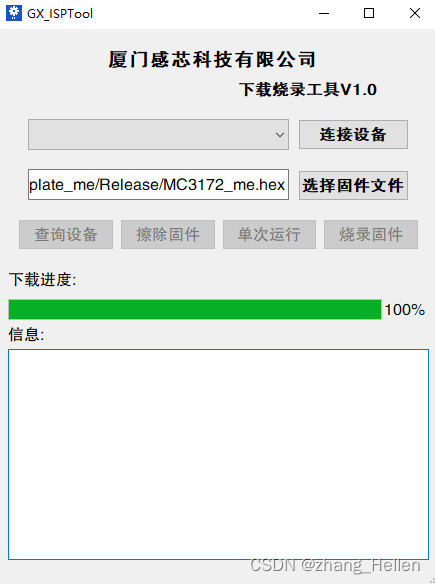

Release文件夹里存放的是编译生成的固件程序（*.hex，*.bin文件），通过 开发板程序下载工具 可进行下载：

 3.USER_CODE文件夹

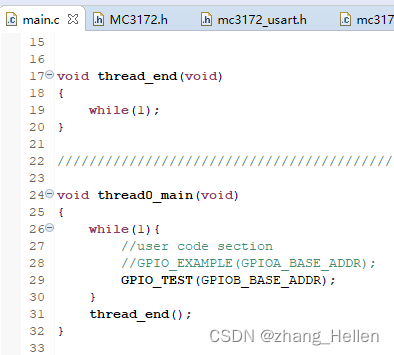

USER_CODE文件夹存放用户代码：

​

典型外设例程在 MC3172_Template\USER_CODE\GPIO_GPCOM_TIMER_Example.c

更多第三方例程在 感芯科技 / WhyCan Forum(哇酷开发者社区)

总结

以上是对MC3172开发板的简单介绍和开发环境及相关文件的介绍，本人是刚入门的小白，有不足之处请大家多多关照并指出。

后期还会分享关于该评估板的学习和体验，欢迎大家观看！
