【UML】配置图

1.配置图的概念:

配置图(Deployment Diagram):配置图是对面向系统的物理方面建模时使用的图。

2.配置图的组成:

配置图组成:节点(Node)、组件和关联关系(Association)

节点:在运行时代表的计算资源的物理元素,通常拥有一些内存,并具有处理能力。

节点类型:处理器(Processor)和设备(Device)。

组件:配置图还可以包含组件,他是系统中可替换的物理部件,并包装提供某些服务接口。

关系:配置图中通常包括依赖关系和关联关系。

3.配置图的作用:

可以显示实际计算机和设备以及它们之间的必要连接,也可以显示连接类型,配置图还可以显示配置和配置之间的依赖关系,但是每个配置必须在某些节点上。

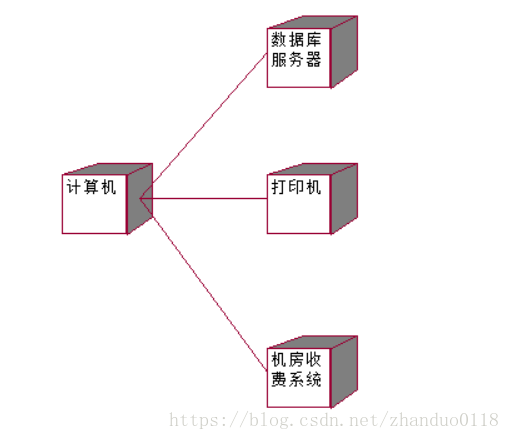

4.例子:
