关于NEON优化-1比特转8比特

1. 概述

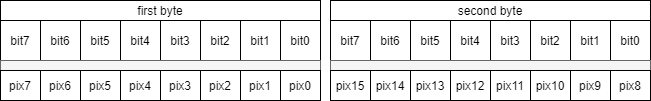

假设原始图像为1bit，即一个字节数据可以表示8个像素的状态[0,1]，如下图所示，图像的前两个字节可以表示图像的16个像素信息。

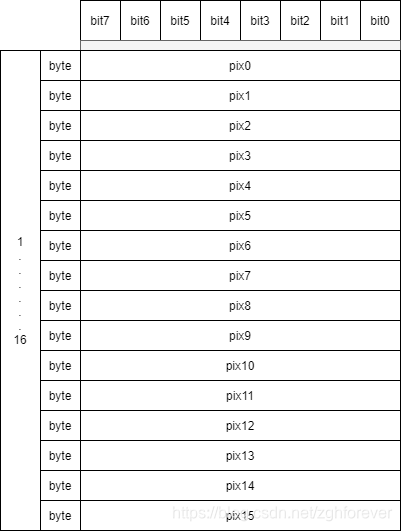

现在需要将1bit图像转换为8bit图像，即将原始图像的每个字节拆分为8个字节，数据范围为[0,255]。如下图所示，将上图中的两个字节拆分为如下形式：

2. 代码实现

2.1. C 语言

上述功能可以通过C语言实现如下：

for (i = 0; i < IMG_SIZE; i++)
{
	data_8bit[i]  = ((data_1bit[i/8] >> (i % 8)) & 0x01) << 7;
}

运行时间大概为10.2ms。

2.2. NEON加速

上述功能可以使用NEON进行加速，思路如下：

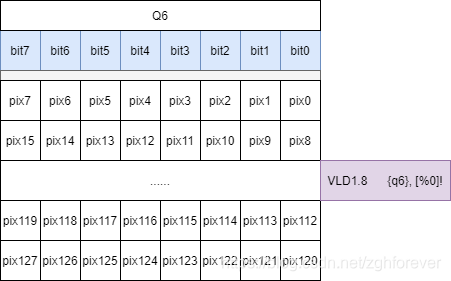

1. 加载操作
   使用VLD1指令从内存空间加载图像数据到Q6寄存器，该指令可以一次加载16个字节数据，对应图像的128个像素值；

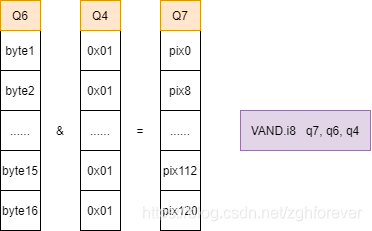

2. 位与操作
   使用VAND指令，对Q6与Q4寄存器的元素进行位与操作，并将结果存入Q7寄存器，其中Q4寄存器可使用DUP指令全部置为0x01；此步骤将每个元素的低位像素值取出放入Q7寄存器中；

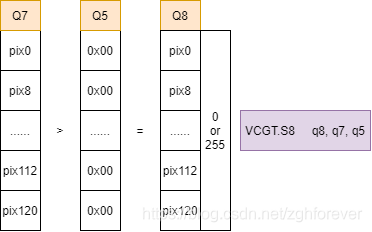

3. 比较操作
   使用VCGT指令对Q7和Q5寄存器的元素逐个进行比较，判断Q7寄存器的元素是否大于对应Q5中的元素，其计算结果保存在Q8寄存器中。如果Q7的元素大于Q5的元素，则对应Q8元素设置为255,否则设置为0。

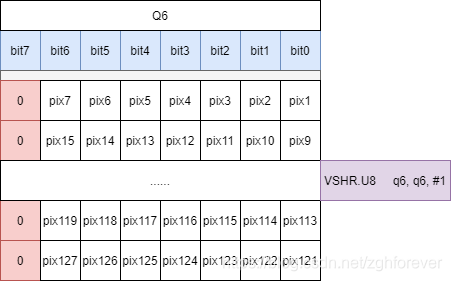

4. 移位操作
   使用VSHR指令，将Q6中的元素整体向右移动1比特位，即将下一组像素移到元素最低位，方便循环取出图像像素值。

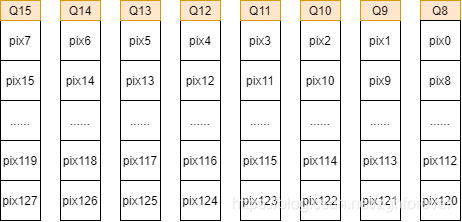

5. 循环操作
   循环上述2、3、4步骤，将Q6寄存器中的像素值分别取出，放入Q8~Q15寄存器中。

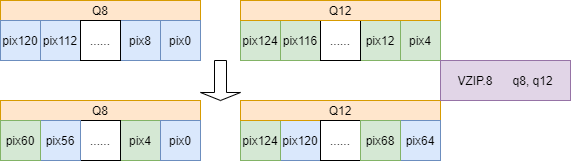

6. 打包操作
   使用VZIP指令每隔4个Q寄存器进行一次打包操作，如下图所示，使像素索引号间隔4排列。该步骤的目的是未了方便下一步的存储操作。

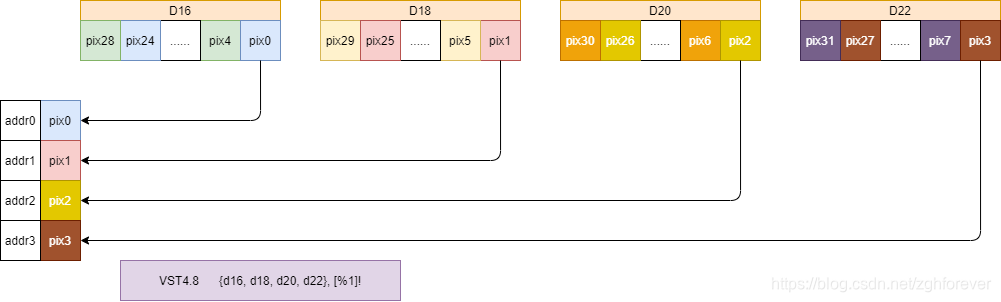

7. 存储操作
   使用VST4指令将上述打包好的数据，按照像素循序存储相应的内存地址。


2.2.1. NEON Intrinsics

按照上述的算法思路，使用NEON Intrinsics编写上述C代码的功能,详细代码如下：

void NfsOneBitToU8(uint8_t* restrict input, uint8_t* restrict output, uint32_t size) {
  // neon for speed
  uint8x16_t v_zero = vdupq_n_u8(0x00);
  uint8x16_t v_one = vdupq_n_u8(0x01);
  uint8x16_t v_and_result;
  uint8x16x4_t result_array1, result_array2;
  uint8x16x4_t zip_out1, zip_out2;

  for (int32_t i = 0; (i + 15) < size; i += 16) {
    uint8x16_t v_input = vld1q_u8(input + i);
    for (int j = 0; j < 4; j++) {
      v_and_result = vandq_u8(v_input, v_one);  // v & 0x01
      result_array1.val[j] = vcgtq_u8(v_and_result, v_zero);
      v_input = vshrq_n_u8(v_input, 1);
    }
    for (int j = 0; j < 4; j++) {
      v_and_result = vandq_u8(v_input, v_one);  // v & 0x01
      result_array2.val[j] = vcgtq_u8(v_and_result, v_zero);
      v_input = vshrq_n_u8(v_input, 1);
    }

    uint8x16x2_t zip_temp1 = vzipq_u8(result_array1.val[0], result_array2.val[0]);
    uint8x16x2_t zip_temp2 = vzipq_u8(result_array1.val[1], result_array2.val[1]);
    uint8x16x2_t zip_temp3 = vzipq_u8(result_array1.val[2], result_array2.val[2]);
    uint8x16x2_t zip_temp4 = vzipq_u8(result_array1.val[3], result_array2.val[3]);

    zip_out1.val[0] = zip_temp1.val[0];
    zip_out1.val[1] = zip_temp2.val[0];
    zip_out1.val[2] = zip_temp3.val[0];
    zip_out1.val[3] = zip_temp4.val[0];

    zip_out2.val[0] = zip_temp1.val[1];
    zip_out2.val[1] = zip_temp2.val[1];
    zip_out2.val[2] = zip_temp3.val[1];
    zip_out2.val[3] = zip_temp4.val[1];

    vst4q_u8(output + i * 8, zip_out1);
    vst4q_u8(output + i * 8 + 64, zip_out2);
  }
}

2.2.2 NEON Assembly

同理，使用NEON Assembly重新编写上述代码，详细如下：

void NfsOneBitToU8Asm(uint8_t* restrict input, uint8_t* restrict output, uint32_t size) {
  uint8_t* input_temp = input;
  uint8_t* output_temp = output;
  uint32_t size_tmp = size;

  asm volatile("vmov.i8      q4, #0x01         \n"
               "vmov.i8      q5, #0x00         \n"
               "100:                           \n"
               "vld1.8      {q6}, [%0]!        \n"
               "pld         [%0, #128]         \n"
               "vshr.u8     q9, q6, #1         \n"
               "vshr.u8     q10, q6, #2        \n"
               "vshr.u8     q11, q6, #3        \n"
               "vshr.u8     q12, q6, #4        \n"
               "vshr.u8     q13, q6, #5        \n"
               "vshr.u8     q14, q6, #6        \n"
               "vshr.u8     q15, q6, #7        \n"
               "vand.i8     q8, q6, q4         \n"
               "vand.i8     q9, q9, q4         \n"
               "vand.i8     q10, q10, q4       \n"
               "vand.i8     q11, q11, q4       \n"
               "vand.i8     q12, q12, q4       \n"
               "vand.i8     q13, q13, q4       \n"
               "vand.i8     q14, q14, q4       \n"
               "vand.i8     q15, q15, q4       \n"
               "vcgt.s8     q8, q8, q5         \n"
               "vcgt.s8     q9, q9, q5         \n"
               "vcgt.s8     q10, q10, q5       \n"
               "vcgt.s8     q11, q11, q5       \n"
               "vcgt.s8     q12, q12, q5       \n"
               "vcgt.s8     q13, q13, q5       \n"
               "vcgt.s8     q14, q14, q5       \n"
               "vcgt.s8     q15, q15, q5       \n"
               "vzip.8      q8, q12            \n"
               "vzip.8      q9, q13            \n"
               "vzip.8      q10, q14           \n"
               "vzip.8      q11, q15           \n"
               "vst4.8      {d16, d18, d20, d22}, [%1]! \n"
               "vst4.8      {d17, d19, d21, d23}, [%1]! \n"
               "vst4.8      {d24, d26, d28, d30}, [%1]! \n"
               "vst4.8      {d25, d27, d29, d31}, [%1]! \n"
               "subs        %2, #16             \n"
               "bgt         100b                \n"
               : "=r"(input_temp), "=r"(output_temp), "=r"(size_tmp)
               : "0"(input_temp), "1"(output_temp), "2"(size_tmp)
               : "memory",
                 "cc",
                 "q4",
                 "q5",
                 "q6",
                 "q7",
                 "q8",
                 "q9",
                 "q10",
                 "q11",
                 "q12",
                 "q13",
                 "q14",
                 "q15");
}

2.3.性能对比

如下表所示，上述代码分别在某A9平台运行性能如下：

Function	C language	Intrinsics	Assembly
NfsOneBitToU8	10.2 ms	2.13 ms	1.78 ms

3. 结论

通过上述列子可以看出，使用NEON对算法进行加速效果明显，使用NEON Intrinsics已经提升了很多性能，而且该方式方便移植，编译器也会对指令进行重排。当然为了进一步提升性能可以使用汇编语言编写上述NEON代码，性能可以进一步提升，但提升的程度相对较小。
