本文介绍了一种使用矩阵键盘来控制静态数码管显示的方法。通过行列扫描技术检测按键输入，并将对应的数值显示在静态数码管上。该程序基于51系列单片机平台，利用C语言实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

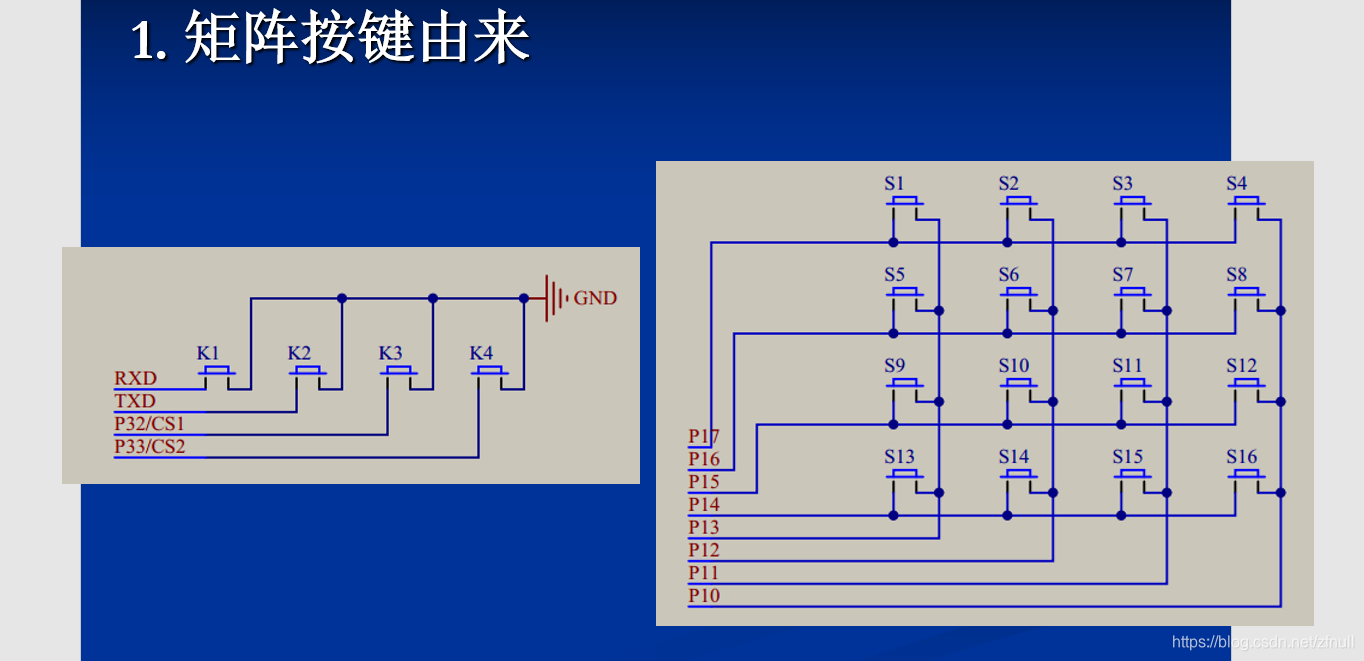

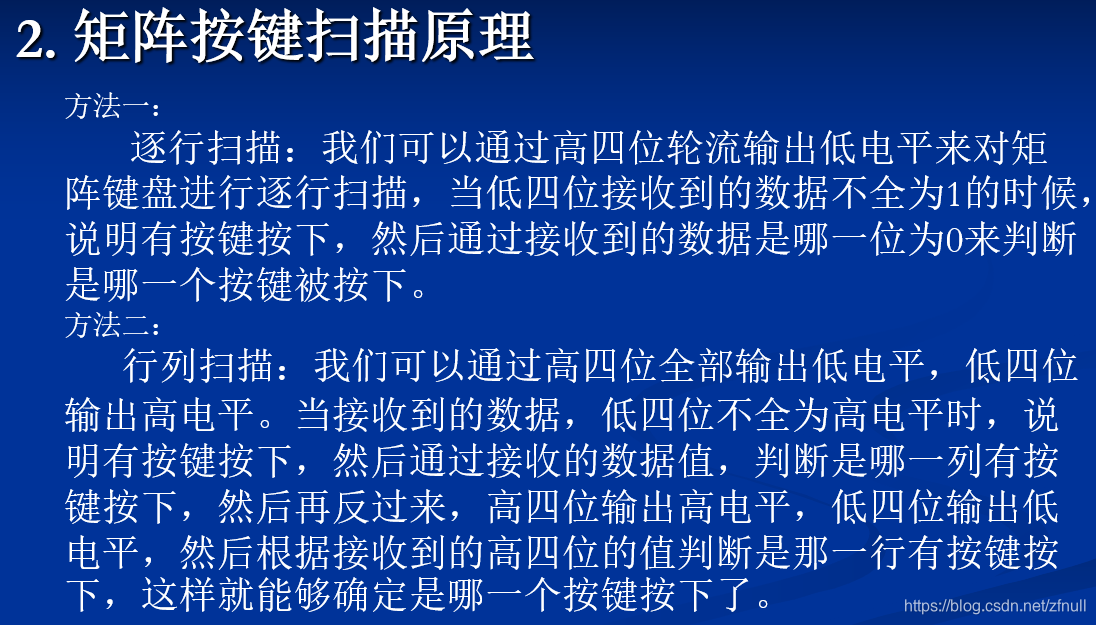

原理

在这里插入图片描述

实现

矩阵键盘点亮静态数码管

#include "reg52.h"
#include "intrins.h"
typedef unsigned char u8;
typedef unsigned int u16;
#define GPIO_DIG P0
#define GPIO_KEY P1
u8 code smgduan[16]={
//0123456789abcdef
	0x3f,0x06,
	0x5b,0x4f,
	0x66,0x6d,
	0x7d,0x07,
	0x7f,0x6f,
	0x77,0x7c,
	0x39,0x5e,
	0x79,0x71
};//共阴
u8 KeyValue;
void delay(u16 i)
{
 	while(i--);
}
//行列扫描
void KeyDown()
{
	char a=0;
	GPIO_KEY=0x0f;//高4位低电平，低4位高电平
	if(GPIO_KEY!=0x0f)
	{
		delay(1000);
		if(GPIO_KEY!=0x0f)
		{
			//判断哪一列按下
			switch(GPIO_KEY)
			{
				case(0x07):KeyValue=0;break;
				case(0x0b):KeyValue=1;break;
				case(0x0d):KeyValue=2;break;
				case(0x0e):KeyValue=3;break;
			}
			GPIO_KEY=0xf0;
			switch(GPIO_KEY)
			{
				case(0x70):KeyValue=KeyValue;break;
				case(0xb0):KeyValue=KeyValue+4;break;
				case(0xd0):KeyValue=KeyValue+8;break;
				case(0xe0):KeyValue=KeyValue+12;break;
			}
			while((a<50)&&(GPIO_KEY!=0xf0))
			{
				delay(100);
				a++;
			}
		}
	}
}
void main()
{
	while(1)
  	{
		KeyDown();
		GPIO_DIG=~smgduan[KeyValue];
  	}
}
