PADS提示subnet #1 of gnd 20240902

原创 已于 2024-11-28 16:23:06 修改 · 642 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pads

于 2024-09-02 15:41:21 首次发布

看数字的L多少。就是在第几层

最终发现开窗层铜皮加了网络

非电气层分配网络了。去掉就好了。

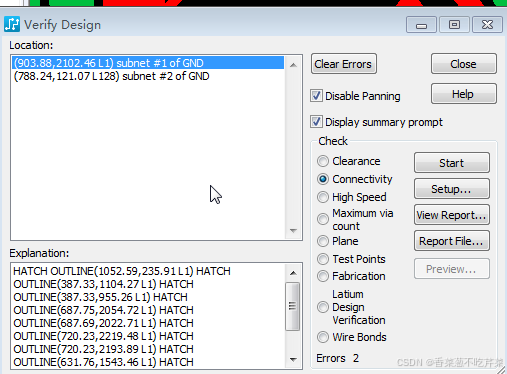

点击view report..

Isolated subnets for:GND

可以看到L121层的GND

发现L128层开窗加了网络

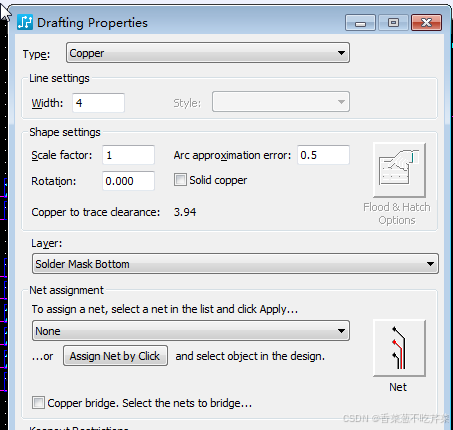

发现这个开窗变成了muti..改成copper  不连接网络就可以了
