PADS铺铜铺不上

最新推荐文章于 2025-10-11 09:06:09 发布
原创 最新推荐文章于 2025-10-11 09:06:09 发布 · 5.7k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#PADS

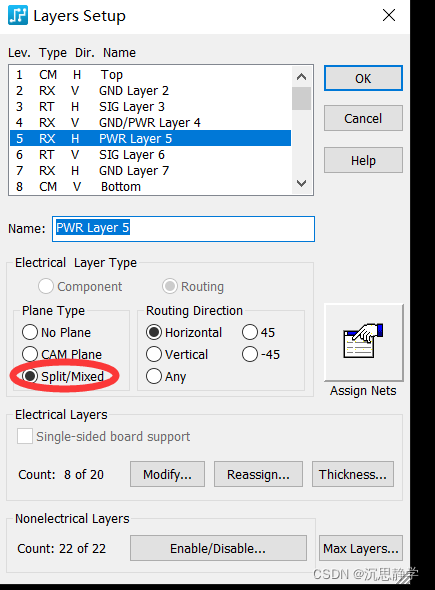

1.：设置分割平面

2.添加需要分割的电源

3.设置铺铜优先级

未添加的网络及时添加了相应的copper plane也没法铺铜

PADS Lyout如何覆铜及其覆铜过程中遇到的各种问题的解决办法
在电子研发设计行业摸爬滚打工作了15年
01-14 3185
GND缝合孔移动动不了？Layout布局布线完成之后，就是打缝合孔了，不过有些时候我们放置的缝合孔并不是缝合孔。这些缝合孔选中拖不动，Ctrl+E也没法将他们移动，主要是也不报错，不知道咋办？问题一：PADS的GND铺不上铜，GND焊盘上全是绿色叉号，GND缝合孔移动不了，怎么办？绿色 X 的作用是告知工程师该焊盘、引脚、过孔已经覆上铜了，有指示作用。
Mentor PADS铺铜指示器的关闭操作
凡亿郑振宇的博客
12-12 1030
Mentor PADS铺铜指示器的关闭操作在PADS软件设计中，经常铺完铜皮后在过孔处出线×符号，如图所示，这是一种敷铜平面的显示效果，但是对于我们设计这来讲，比较花眼睛，我们可以在选项设置中进行关闭。第一步：在Layout界面执行菜单命令“工具-选项”，或者执行快捷键“Ctrl+Enter”键，打开工程选项界面，如下图所示。第二步：在弹出的选项窗口中选择“敷铜平面-热焊盘”，然后将显示敷铜平面指示器的勾选去除，点击应用后，如图所示，该显示效果在pcb中就进行移除了。声明：本文凡亿教育原创文章，转载请注明来
PADS使用小技巧（三）：GND引脚无法铺铜（铺铜铺不进去）
weixin_60981719的博客
12-20 4643
GND引脚无法铺铜问题解决办法
关于PADS Layout无法覆铜的解决方法
weixin_46061455的博客
12-10 6144
好久没用PADS画图了，有点忘了，今天碰到一个问题，顺便做个笔记
PADS覆铜技巧
最新发布
tianpu2320959696的博客
10-11 485
改成网格覆铜：选中板框-------右键------------特性----------线宽0.254；使用【绘图工具栏】–【平面区域】–【鼠标右键】–【多边形】PADS【快捷键】【 Ctrl+鼠标滚轮失灵】[Ctrl+鼠标滚轮造成PADS死机]第三层：VCC 3​ 层 为​​【分割混合】，【分配网络】–3.3V、5V、GND；PADS【快捷键】【 Ctrl+鼠标滚轮失灵】[Ctrl+鼠标滚轮造成PADS死机]第二层：GND 2 层 为​​【分割混合】，【分配网络】–GND；
PDAS铺铜铺不进去的解决办法.pptx
03-07
PADS铺铜铺不进去的解决办法---万哥
PADS的GND难解之谜——GND铺不上铜？GND焊盘上全是绿色叉号？GND缝合孔移动动不了？！
个人风格极强的知识汇总
11-07 3249
PADS的GND难解之谜——GND铺不上铜？GND焊盘上全是绿色叉号？GND缝合孔移动动不了？！
pads铺铜不能开启drp_PADS常见问题全集
weixin_39793576的博客
12-22 317
PADS常见问题答疑走线很细，不是设定值有时将预拉线布好线后，所布的线变成了一根很细的线而不是我们所设定的线宽，但是查看它的属性也还是一样的最小线宽显示值的设定大于route线宽。tools--options--global--minimumdisplaywidth或者使用RX这个快捷命令，X表示需要设定的值走线宽度无法修改，提示wrongwidthvalue关于线宽的rules设置有误...
Pads铺铜设置方法和常见问题
01-07
一、Pads铺铜属性设置 1. 呼叫Copper Properties窗口：在Pads PCB编辑器中绘制铜箔后，选择铜箔区域，右键点击并选择“Properties”菜单。 2. 铜箔属性设置： - Type：下拉菜单中可切换铜箔模式，包括Plane Area...
PADS 无法覆铜、覆铜不能分配网络、 assign net by click只显示NONE
aghinstu的专栏
01-19 8880
软件版本适用于PADS9.5/PADS VX2.5(其它版本请自行验证） 其实这可以归属于网络分配问题。 我们在用PADS覆铜时，发现只能对一部分内层进行覆铜，如图下所示六层板缺少内层2和内层3 打开内层2，添加上2D line,右健 properties, PADS VX2.5选择 copper plane（PADS 9.5应该是 copper pour）, 如下图： 这时会发现...
PADS中GND管脚覆铜不上
childboy的博客
11-13 8782
问题： PADS中GND管脚覆铜不上； 背景，设计的这个板子直接用个大板子改小的，所以没有设置覆铜平面就开始覆铜了，然后发现GND管脚和铜皮不能连接； 参考了这篇文章 PADS Layout 覆铜基本步骤和注意事项 https://blog.youkuaiyun.com/qq_38038085/article/details/81316859 重新设置了覆铜平面， 沿着板框外面画个框，然...
PADS 铺铜
qq_16421075的博客
11-13 8432
PADS layout之敷铜
PADS覆铜灌注的时候无法全部灌注
D_Mr
04-09 4295
1、问题 在PADS我们设置好覆铜区，在最后完成的进行灌注后，发现有部分网络的铜并没有灌注到，对它进行单独灌注也没用 如图，我分别设置了TEST_A和GND_CU两个覆铜区，但是在进行灌注的时候就只灌注了GND_CU，TEST_A就没有灌注到，对它进行单独灌注也没有用 2、解决办法 不使用覆铜，使用铜箔在TEST_A网络区域进行铺铜，效果如下图 便两个网络都有铜了 ...
PADS在同一层敷铜两个网络
q2318276的博客
12-29 1438
PADS在同一层敷铜两个网络
给某一部分电源铺小铜块
pointer_lu的博客
03-25 1151
铺铜如下图所示效果1、选中电源网络右键2、画线框住+12V电源网络，注意画线不要有90度角(g2.5 2.5设置栅格，同时勾选捕获栅格)，使画线能在栅格上，最后双击结束画线3、右键选择shape然后选中所画铜块再右键选择properties4、修整铜块：右键split或者add corner...
关于PADS铺铜时，相同网络的GND焊盘不能和GND铜皮连接的解决方法
Opportunityl的博客
10-28 1万+
PADS中相同网络不能完成覆铜
关于PADS Layout中焊盘与相同网络覆铜无法连接的解决办法
花园王国---Garden kingdom
09-02 1万+
关于PADS Layout中焊盘与相同网络覆铜无法连接的解决办法     在Tools—>Options—>Thermals中，勾选Routedpad thermals即可。
PADS Layout 覆铜基本步骤和注意事项
热门推荐
Y的博客
07-31 5万+
欢迎各位留言！！ 设定覆铜 点击进入覆铜功能。点击右键可以选择画覆铜范围的形状，左键确定后出现添加绘图。 线设置宽度：设置覆铜线的宽度。这个设置要大于最小显示宽度。线宽度大于覆铜栅格的大小能使覆铜区域变成实心。 层：选择覆铜的层面。 网络分配：选择分配的网络。 灌注与填充选项：过孔全覆盖：使覆铜盖过过孔。（试过勾选与否，都是过孔全覆盖） 灌注优先级：0~255，数字越小优先级...
pads layout铺铜地铺不上
06-03
### PADS Layout中无法正确铺铜地的解决方案 在PADS Layout中，如果遇到无法正确铺铜地的问题，可能的原因包括网络未正确连接、层设置错误或软件配置问题。以下是针对该问题的详细分析和解决方法： 1. **检查底层是否具有地网络** 如果发现Bottom Layer无法覆铜，首先需要确认底层是否存在地网络[^1]。如果没有地网络，软件将不会对无网络区域进行覆铜操作。可以通过以下方式解决：从顶层的地网络引出一个过孔（Via）到底层，确保底层也具有地网络连接。完成此操作后，重新点击覆铜功能，底层覆铜应能正常显示。 2. **确认铺铜层的设置** 在进行铺铜操作之前，必须确保所选的层是布线层（如Top Layer或Bottom Layer），而非丝印层或其他非布线层[^2]。如果在丝印层上尝试铺铜，软件将不会执行任何操作。因此，在开始铺铜前，请检查当前工作层是否为正确的布线层。 3. **调整铺铜优先级** 如果存在多个铺铜区域重叠的情况，可能需要调整铺铜平面的优先级。通过以下步骤解决： - 绘制一个矩形框并将其属性设置为Bottom Layer以及铺铜平面。 - 将此矩形框的铺铜优先级设为最高，并将与之重叠的其他铺铜区域优先级降低。 - 完成上述设置后，重新执行铺铜操作。 4. **验证Gerber文件输出** 在完成铺铜后，如果需要将铜箔显示在丝印层，可以按照以下步骤操作： - 铺铜完成后，选中铜箔并将层设置更改为底层丝印层。 - 在生成Gerber文件时，确保选择底层丝印层中的铜箔选项[^2]。 5. **软件配置检查** 如果以上方法均无效，建议检查PADS Layout的全局配置，确保铺铜功能未被禁用或限制。此外，可以尝试重启软件以排除临时性故障。 ```python # 示例代码：检查PADS Layout中的网络连接 def check_network(layer): if layer == "Bottom": if not has_ground_network(layer): print("Bottom Layer lacks ground network. Adding via...") add_via_to_ground() else: print("Ground network is present. Proceeding with copper pour.") else: print("Ensure the correct layer is selected.") def has_ground_network(layer): # 检查指定层是否存在地网络 return True # 示例返回值 def add_via_to_ground(): # 添加过孔到地网络 pass ``` ### 注意事项 - 确保所有铺铜操作均在布线层完成后再进行层转换。 - 如果使用白油（丝印层铜皮）防止连锡，需在Gerber文件中明确选择相关选项[^2]。
