PADS 原理图edit part 出现Unused pin 5/2删不掉

最新推荐文章于 2025-10-29 10:45:06 发布
原创 最新推荐文章于 2025-10-29 10:45:06 发布 · 484 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #pads

本文介绍了如何解决由于5PIN原理图错误地应用于SOT-23-6封装而导致的Unused pin问题。解决方法是通过取消分配并删除SOT-23-6来修正。

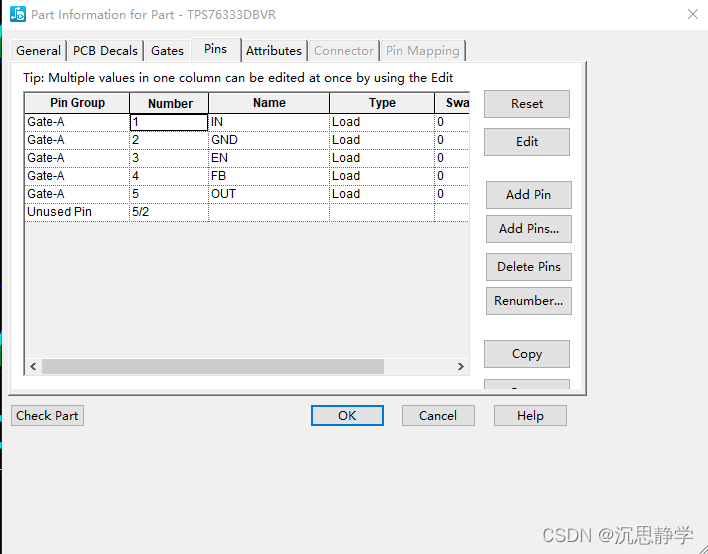

原因：由于5PIN的原理图 加在了SOT-23-6的封装导致出现Unused pin

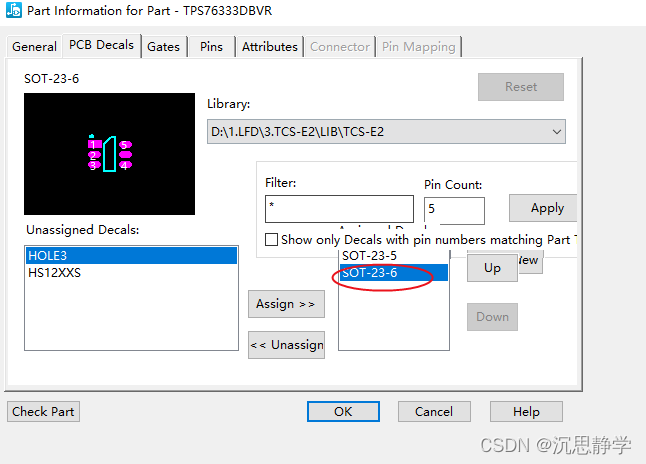

解决方法：需要将SOT-23-6 Unassign就删掉了
