共模信号和差模信号

差模与共模：理解与应用在信号处理中的关键
原创 已于 2022-04-19 10:28:16 修改 · 1.5k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#模电

于 2021-08-05 16:07:17 首次发布
本文探讨了差模信号和共模信号的区别，阐述了差动放大器如何通过抑制共模信号增强差模信号，并介绍了共模抑制比CMRR的概念。通过实例说明了短接输入端时仅留下共模信号的原理，深入浅出地解析了差分电路在信号处理中的核心作用。

差模信号：输入端VP VN所加信号插值

共模信号：两输入端共同施加信号

差动放大作用是抑制共模信号，放大差模。

共模抑制比CMRR (Comon Mode Rejection Ratio）表示差动放大抑制共模信号的程度。

20210805

----------------------------20220419

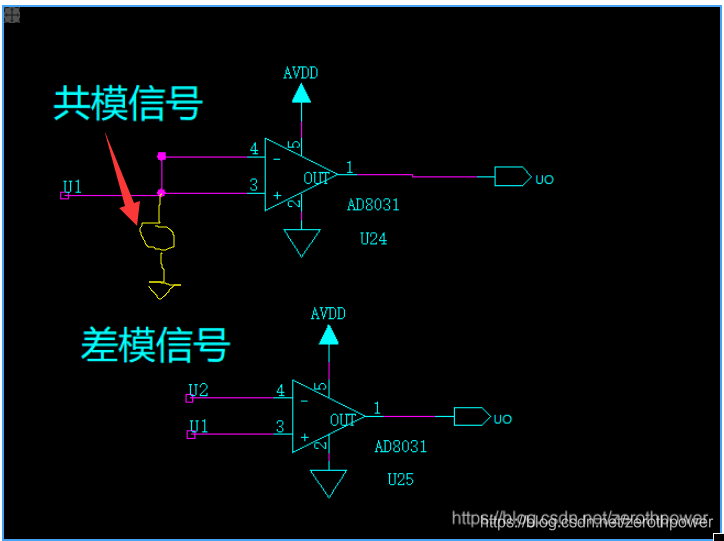

采用差分电路，将输入端短接，则差分信号为0V，只剩下共模信号。
