STM32无硬件仿真汇编程序的实验

目录

一、创建工程

二、编写程序并编译

 三、查看hex文件

---

一、创建工程

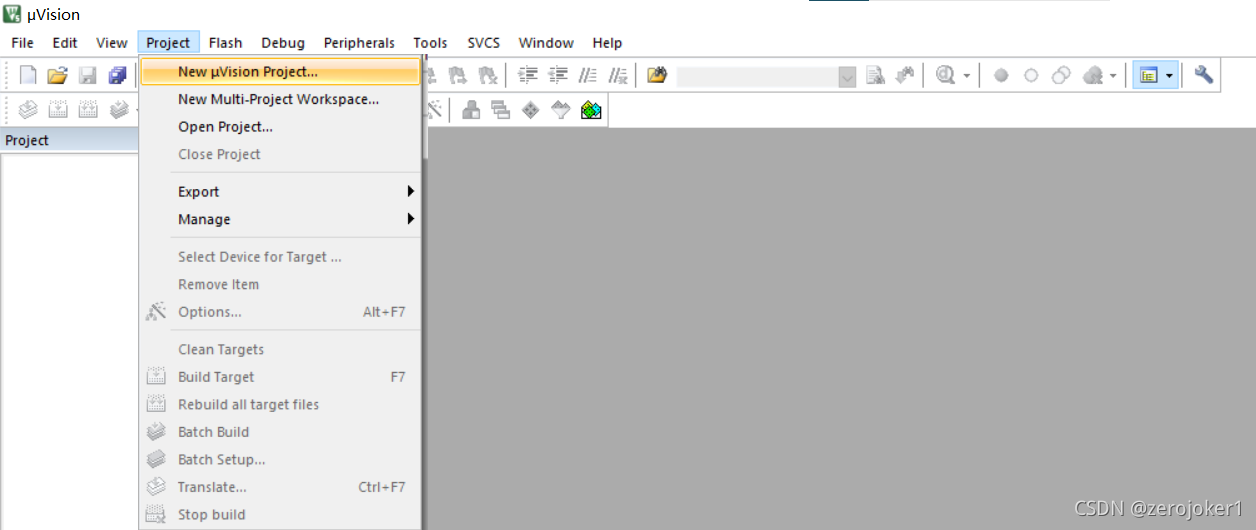

首先新建一个工程：

在将工程命名并保存

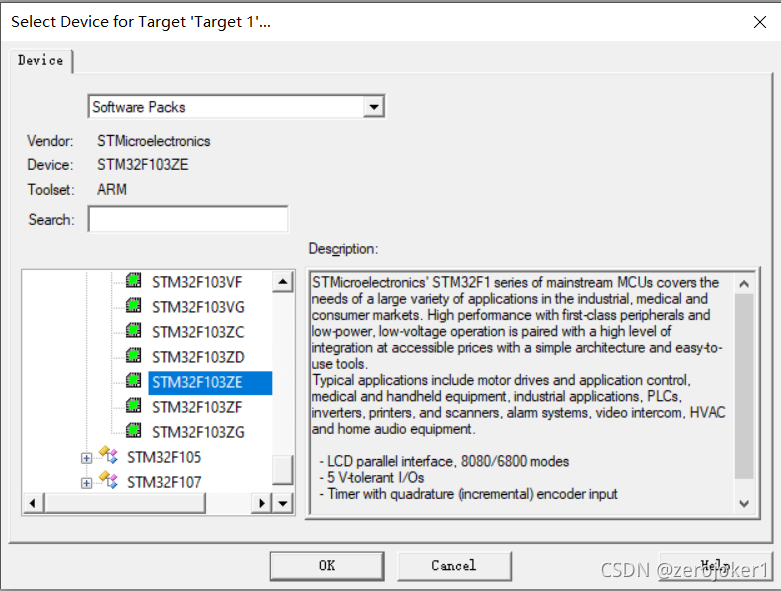

再选择我们要方针的芯片：

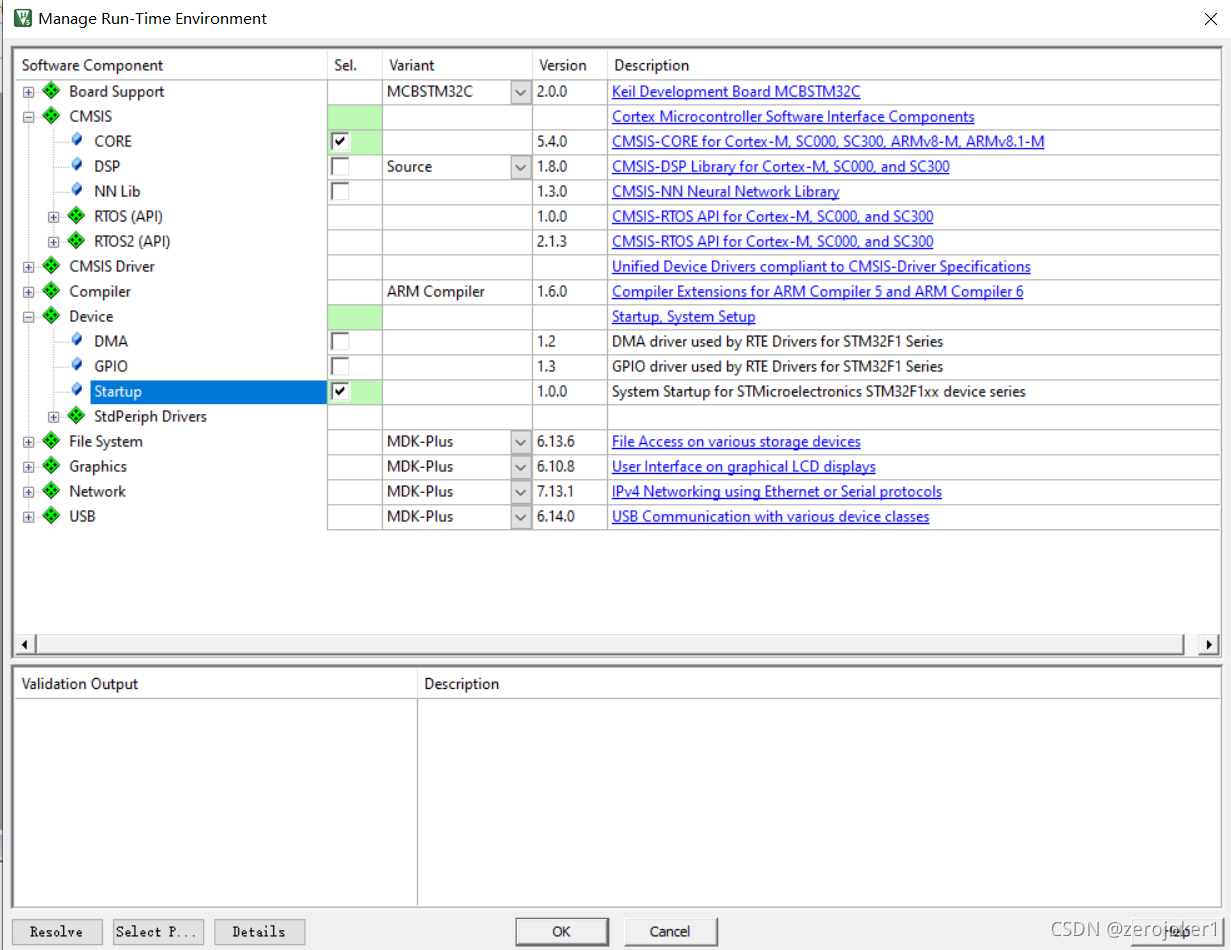

 运行环境选择，主要是CMSIS下选择CORE；Device下Startup，其中包含了启动文件

 这样，一个工程就建立好了

二、编写程序并编译

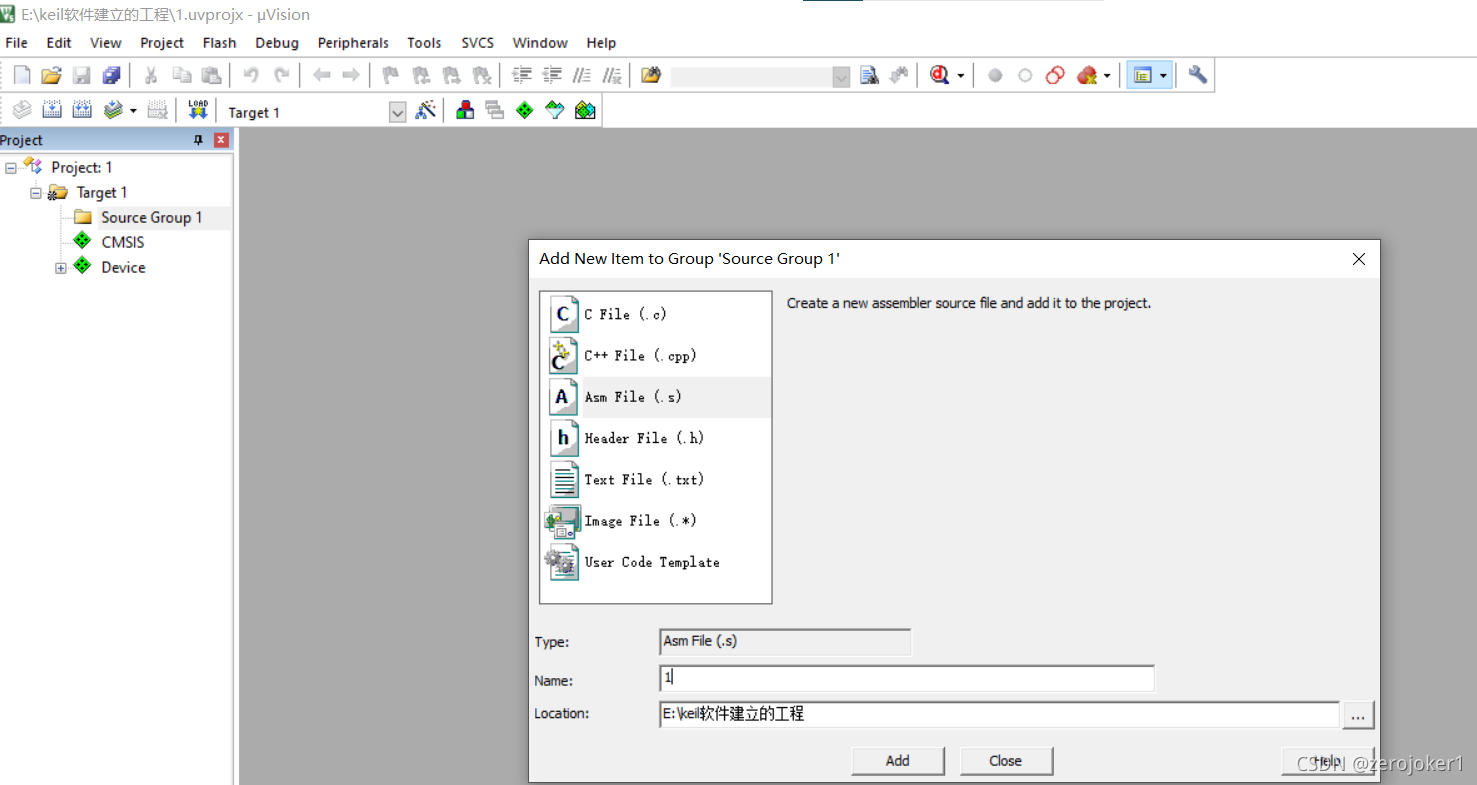

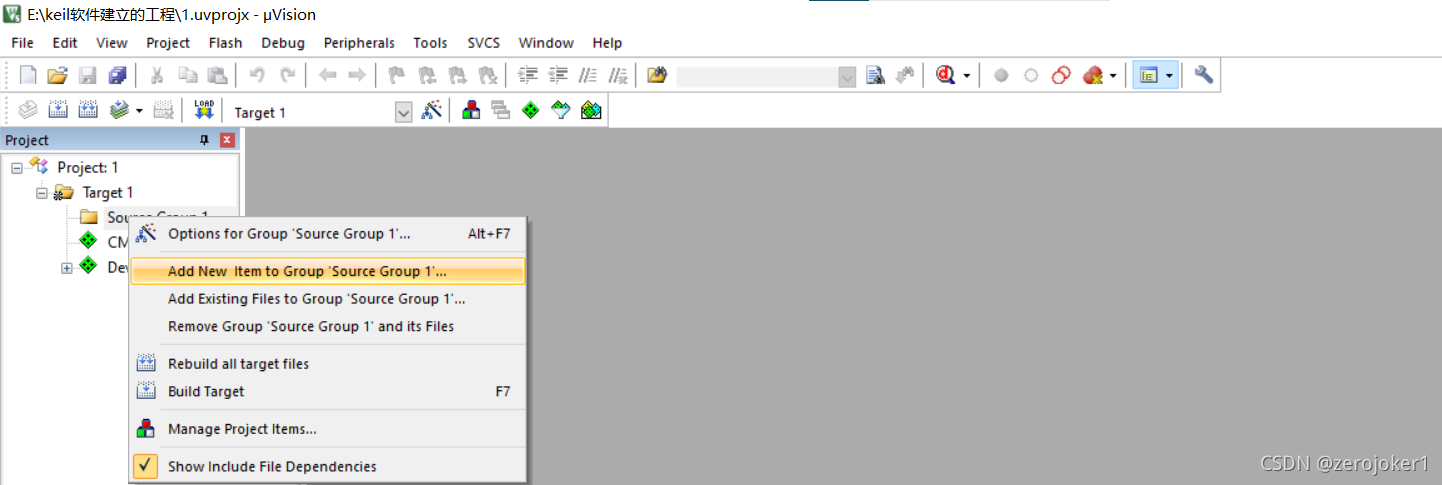

首先：鼠标右键单击Source Group 1，选择Add New Item to Group

2.选择 Asm File (.s) ，设置源文件的名称，点击Add

 这样添加文件就完成了

代码如下：

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

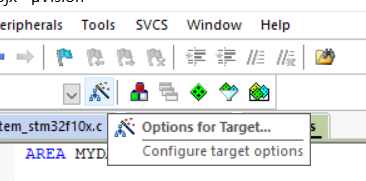

因为时无硬件仿真实验，先进行一些初始设置，点击 Options for Target...

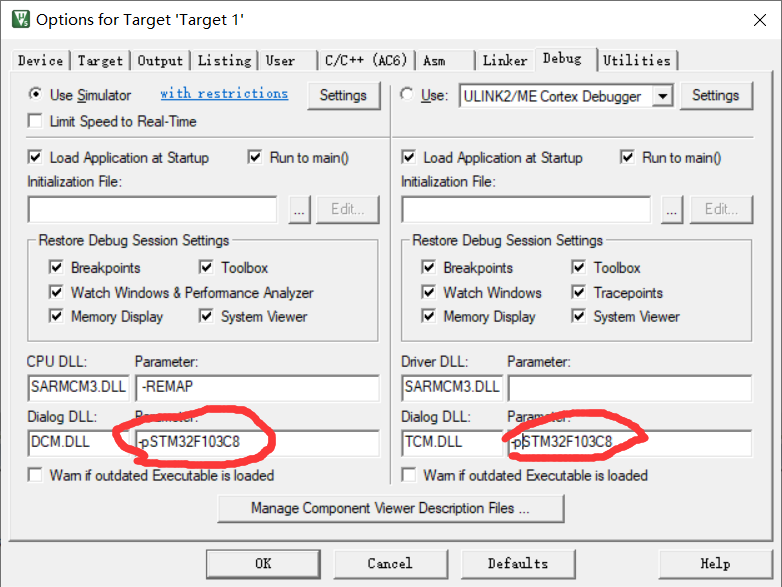

在

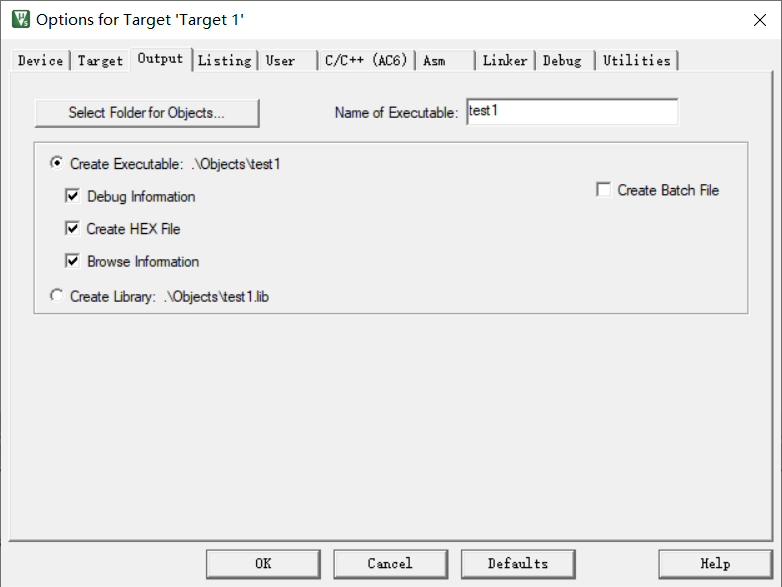

 在Output界面下，勾选 Create HEX File，才能生成 hex 文件

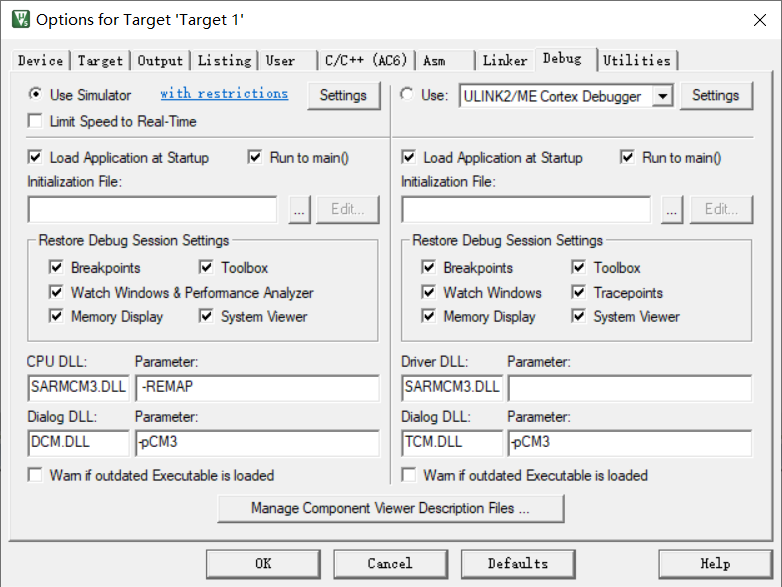

在 Debug界面下，勾选 Use Simulator，因为在后面我们要进行虚拟调试，后OK 保存设置

 在编译运行可得：

发现寄存器运行正常





 三、查看hex文件

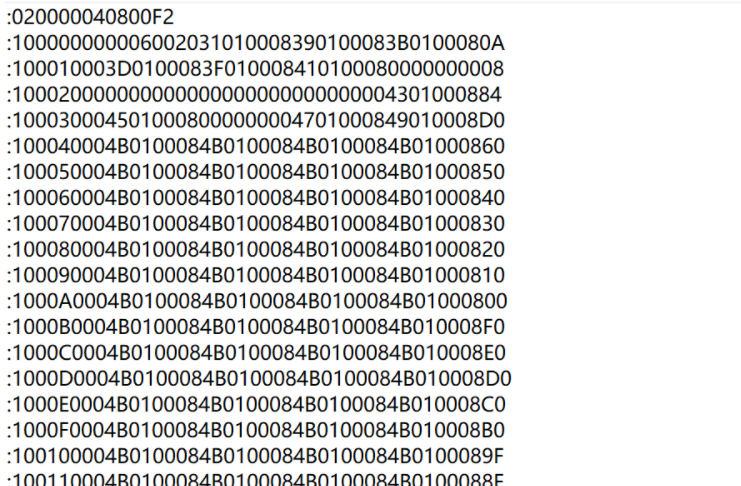

用记事本打开hex文件，是一串十六进制字符

第一行内容分别是0x02，0x00，0x00，0x04，0x08，0x00，0xF2。

0x02 该行数据中有两个数据
0x00 0x00 本行数据的起始地址位
0x04 用来标识扩展线性地址的记录
该字节还可以是其他值，下面是其他值的含义
00：用来记录数据，HEX文件的大部分记录都是数据记录
01：用来标识文件结束，放在文件的最后，标识HEX文件的结尾
02：用来标识扩展段地址的记录
03：开始段地址记录
05：开始线性地址记录
0x08 0x00 该行两个字节的数据
数据类型是 04 ，即该行记录的是一个拓展地址(0x08 0x00 是地址信息，用法是将该地址（0x0800<<16) 后作为基地址
0xF2 校验和，校验和= 0x100 - 累加和
