基于Proteus仿真的交通信号灯设计——利用汇编语言实现

文章目录

设计要求

基本信息

  1. 采用AT89C51单片机
  2. 晶振频率：12MHZ
  3. 红绿灯：发光二极管
  4. 数字显示：LED数码管
  5. 东西南北四个方向，一次循环共有六个状态，且每个状态的倒计时时间一样

交通状态

  1. 东西红灯22s,南北绿灯22s（数码管从0到21）；
  2. 东西红灯5s，南北绿灯5s且没0.5s闪烁一次(数码管从0到4)；
  3. 东西红灯4s，南北绿灯4s且没0.5s闪烁一次(数码管从0到3)；
  4. 东西绿灯22s,南北红灯22s（数码管从0到21）；
  5. 东西绿灯5s且没0.5s闪烁一次，南北红灯5s(数码管从0到4)；
  6. 东西绿灯4s没0.5s闪烁一次，南北红灯4s(数码管从0到3)；

电路仿真原理图

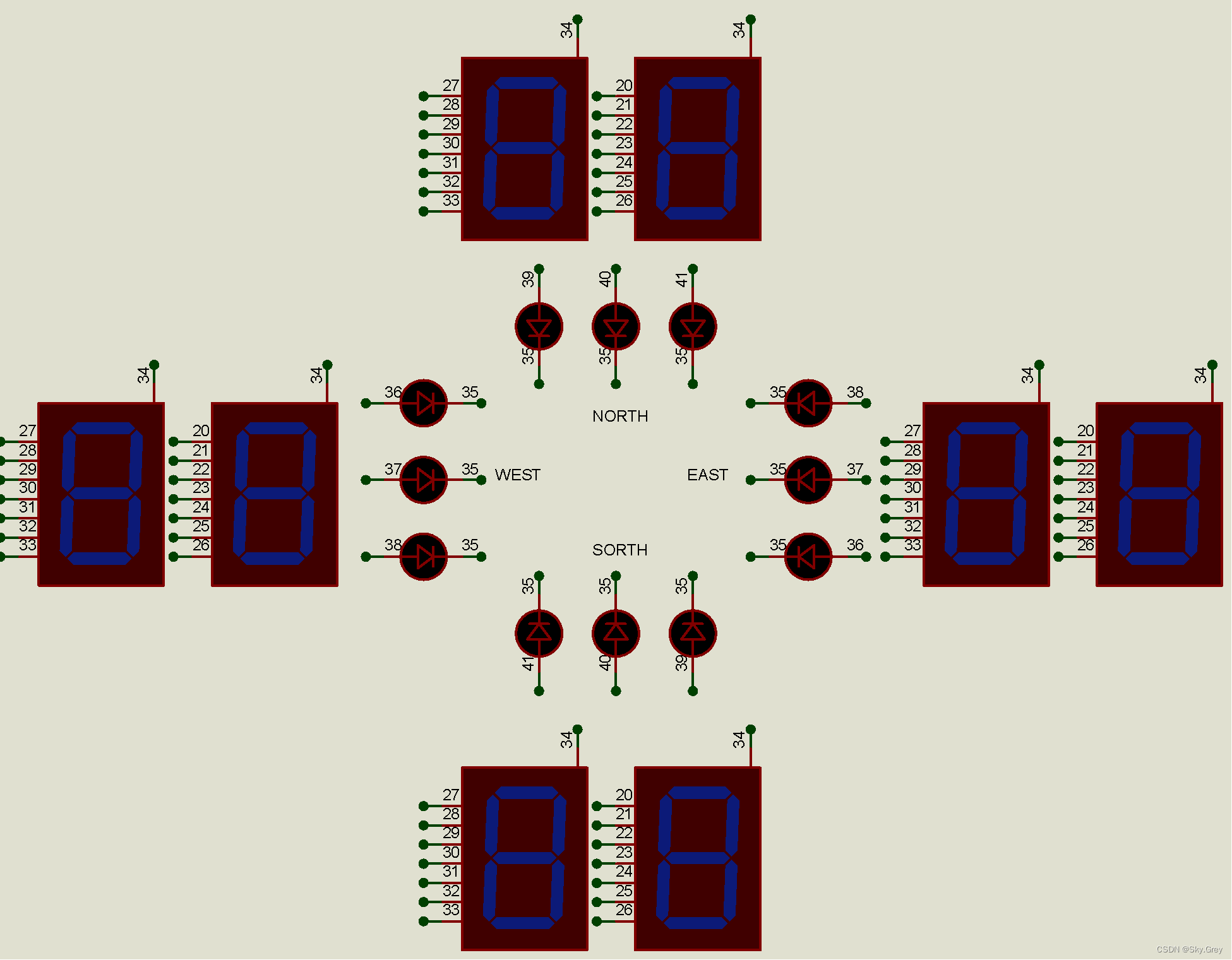

电路总体布局

在这里插入图片描述

复位电路

在这里插入图片描述

晶振电路

在这里插入图片描述

LED指示灯电路

在这里插入图片描述

P1口控制LED灯的亮灭，高电平点亮，低电平熄灭

数码管显示电路

在这里插入图片描述

P0与P2口控制数码管的显示，低电平点亮，高电平熄灭；由于P0口不能输出高电平，故接一个上拉电阻RP1（此处解释来自网络——上
