arduino+i2c的1602屏显示串口输入数据笔记

最新推荐文章于 2025-09-12 15:49:57 发布

原创

最新推荐文章于 2025-09-12 15:49:57 发布 · 1.1w 阅读

43 ·

CC 4.0 BY-SA版权

这篇博客介绍了如何使用Arduino通过I2C与1602液晶屏进行通信，包括1602的接线方法、添加对应的Arduino库、扫描I2C地址以及解决可能出现的问题。还提供了串口数据显示的程序示例和参考资料。

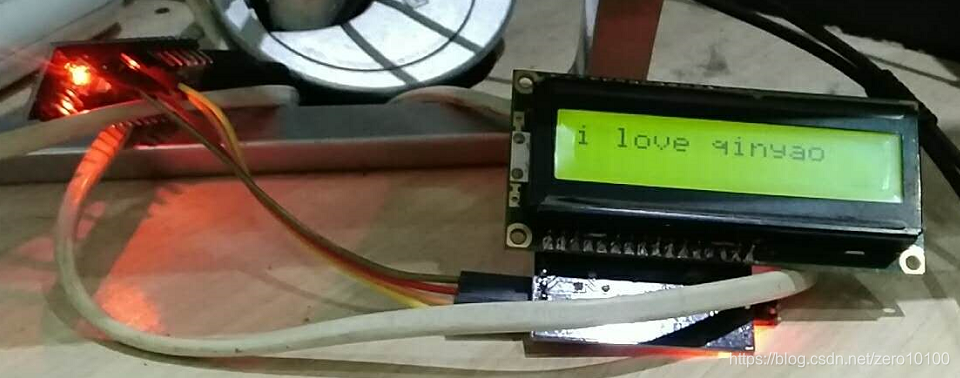

1602的接线

首先，把转接板焊接到LCD显示屏上（方向如上图）

PCF8574T		Arduino
GND	->	GND
VCC	->	5V
SDA	->	A4
SCL	->	A5

这个sda scl口是固定的，所以在写程序时候都不用写管脚声明，只需要声明管脚i2c地址即可。

添加arduino的1602液晶显示屏库

我购买的1602 i2c模块是pcf8574，由于这个不是专门的i2c转1602芯片，而是i2c接口的I/O扩展芯片，所以，在arduino库中搜索的时候，有些标注了使用了pcf8574，有些却没有。

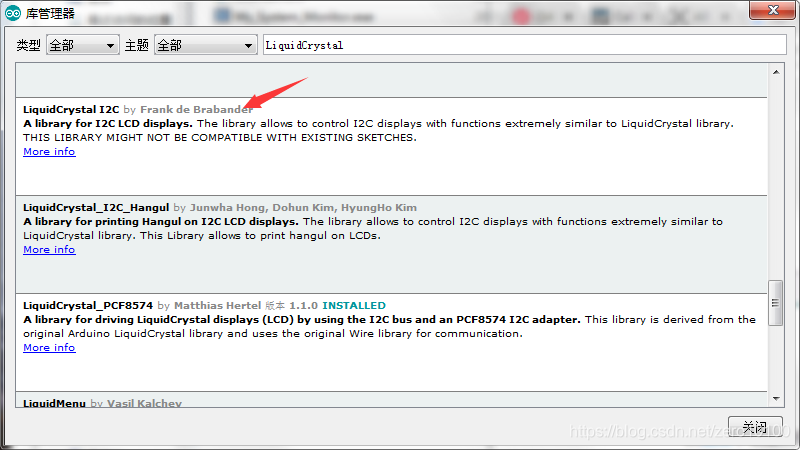

实验时，发现红箭头的是最常用的。许多大神都是有这个库，而liquidcrystal_pcf8574也可以用，例程中还有自定义字符，但是使用上相对要复杂点。
