Avtiviti（二）之Activiti入门程序

上一篇文章讲解了工作流框架Activiti相关的基础知识，了解了Activiti的基本架构及其使用步骤。这次通过一个简单的入门程序来演示Activiti的简单使用。

1、流程定义

1.1 Palette（画板）

在eclipse或idea（本次使用）中安装activiti-designer插件即可使用，画板中包括以下结点：
       Connection—连接
       Event---事件
       Task---任务
       Gateway---网关
       Container—容器
       Boundary event—边界事件
       Intermediate event- -中间事件
流程图设计完毕保存生成.bpmn文件。

1.2 新建流程

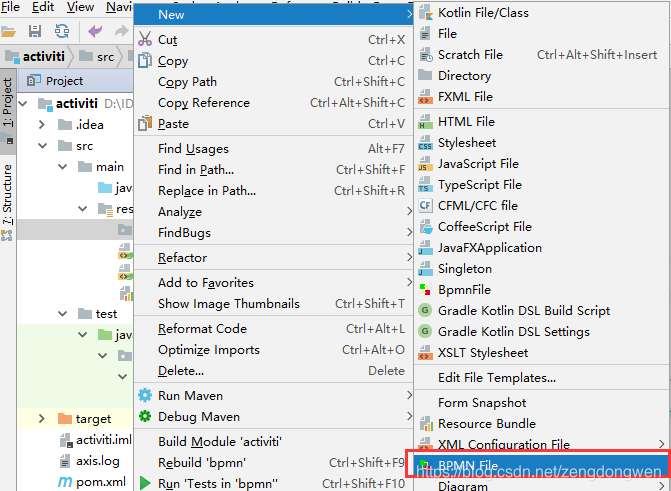

首先选中存放图形的目录(本次我们选择resources下的bpmn目录)，点击菜单：New-BpmnFile，如下图所示：

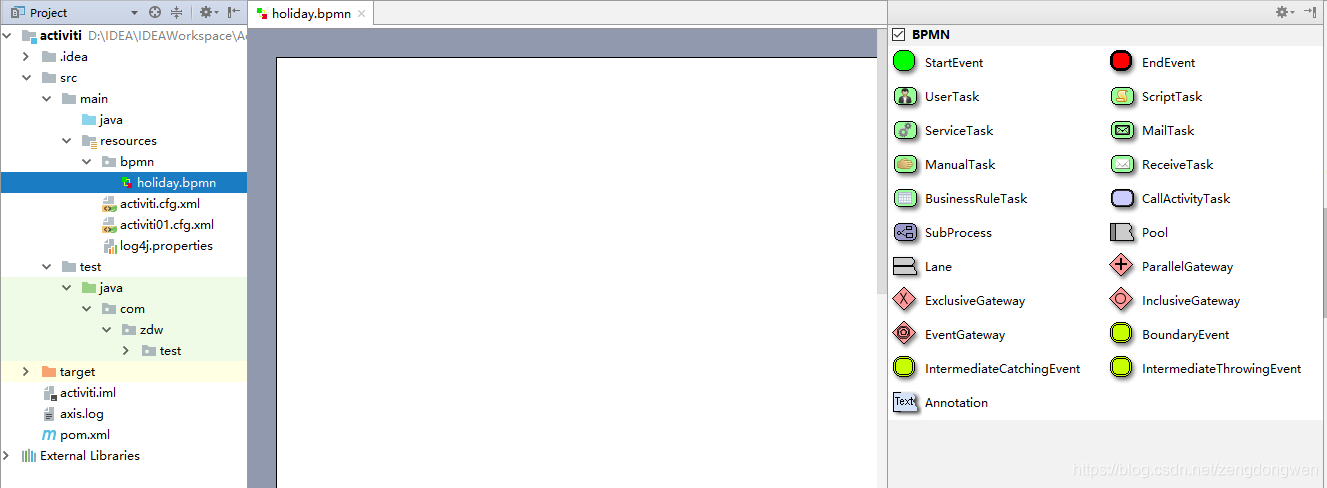

起完名字holiday后（默认扩展名为bpmn），就可以看到进入了流程设计页面，如图所示：

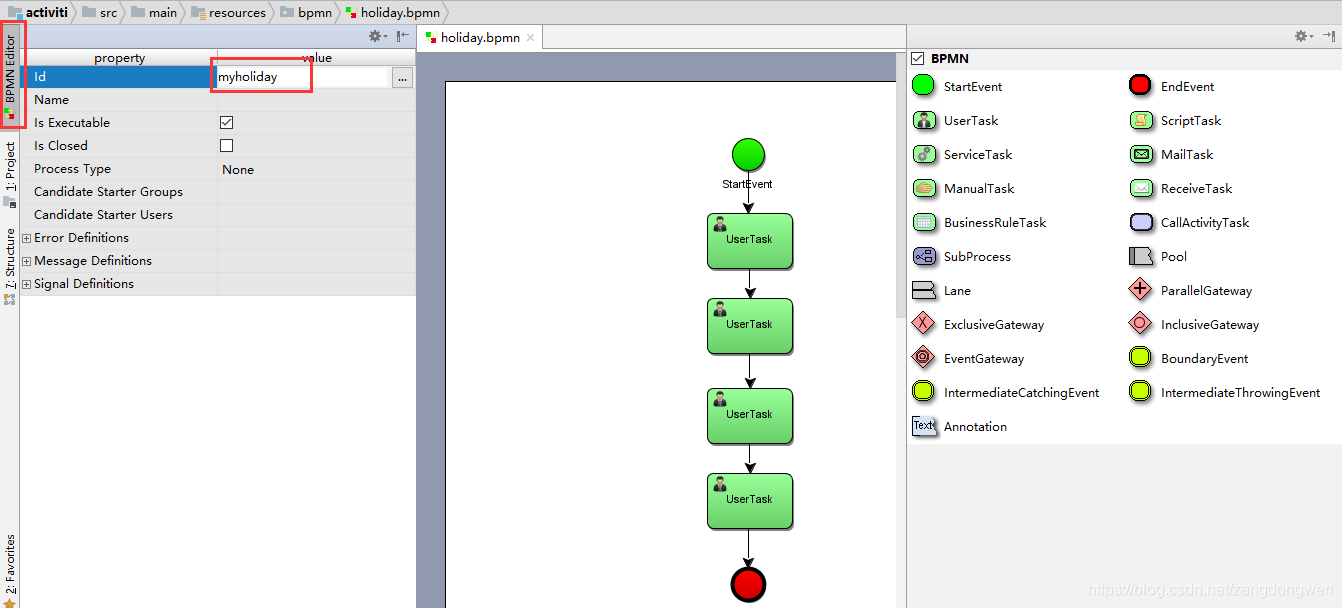

1.3 指定流程定义key

流程定义key即流程定义的标识，在eclipse中通过properties视图查看流程的key，在IDEA中，点击左边的BPMN editor来定义。
建议：相同的业务流程，流程定义的key名字定义不一样，比如，如果需要创建新的业务流程，请假流程则使用新的key。

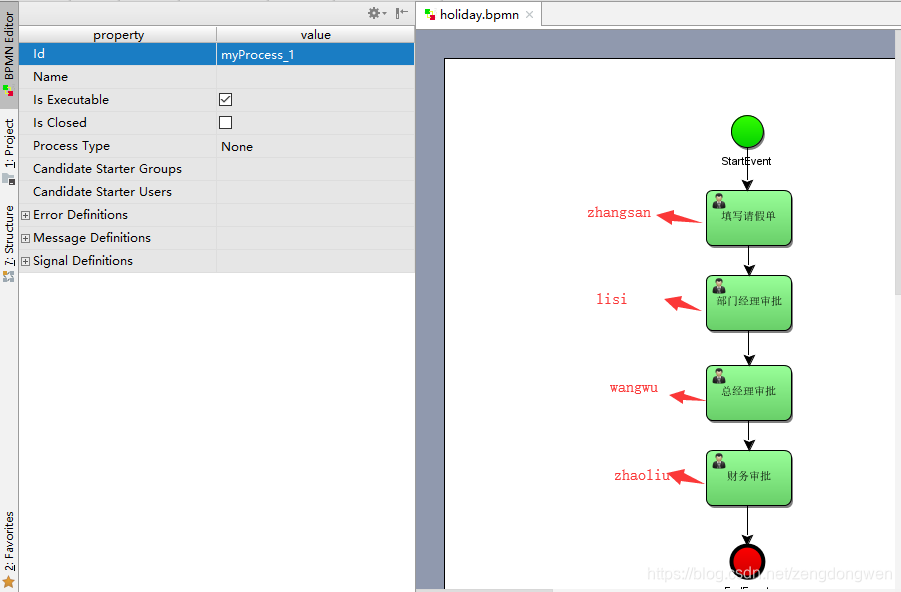

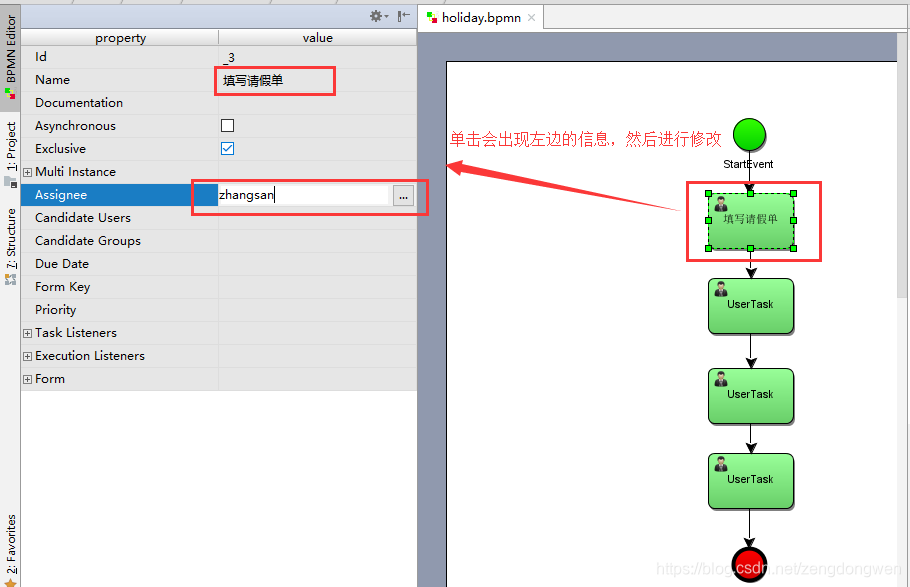

1.4 指定任务负责人

1.5 生成流程定义对应的png图片

我们发现，流程图画完之后，没有像Eclipse里面一样，自动给我们生成对应png图片，IDEA中，要生成图片，需要执行如下操作：

1、重命名刚才创建的holiday.bpmn文件，把后缀改成xml

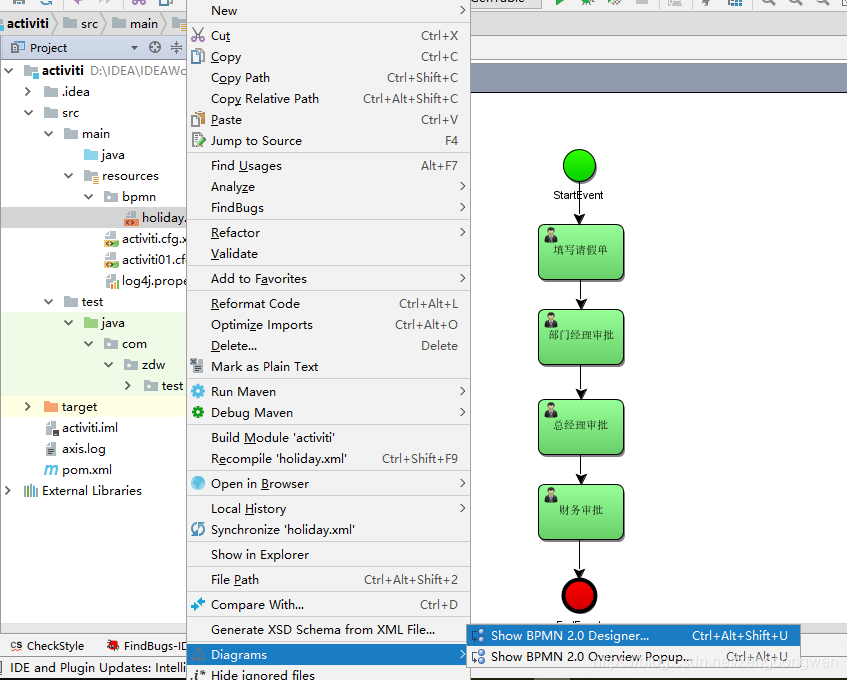

2、然后右键单击文件，如下：

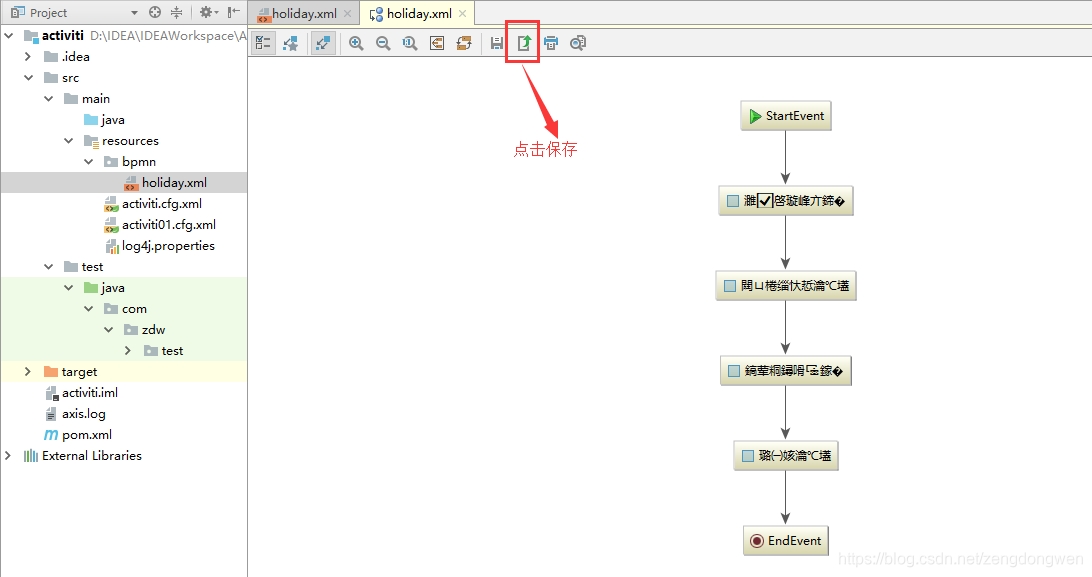

会出现如下所示：

点击按钮，把文件保存到和holiday.xml文件相同的目录下面，命名为holiday.png，我们就会发现bpmn目录下会出现文件holiday.png文件。

1.6 解决holiday.png的中文乱码问题

我们可以看到图片中的中文是乱码的，执行下面的操作即可解决：

找到IDEA的安装目录，找到bin目录，比如我的路径：D:\IDEA\JetBrains\IntelliJIDEA2017.3.4\bin

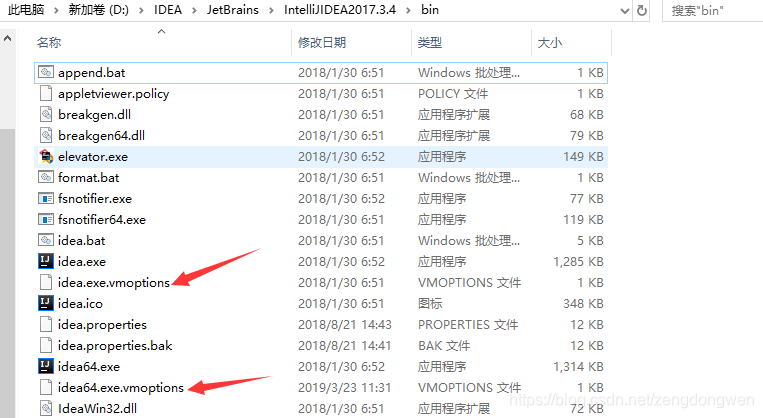

找到这两个文件：

具体要修改哪个文件，由你安装的IDEA的版本来决定，如果你安装了64位版本的IDEA，那么就修改idea64.exe.vmoptions。

具体修改的方法是在文件后面追加一条命令： -Dfile.encoding=UTF-8

一定注意，不要有空格，否则重启IDEA时会打不开，然后 重启IDEA，把原来的png图片删掉，再重新生成，即可解决乱码问题

 解决问题后，把xml文件重新改成bpmn格式，和png图片一起压缩成zip包进行部署



2、部署流程定义

部署流程定义就是要将上边绘制的图形即流程定义（.bpmn）部署在工作流程引擎activiti中，方法如下：
使用ProcessEngine创建RepositoryService，代码如下：

package com.zdw.activiti;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.repository.Deployment;

import java.io.InputStream;
import java.util.zip.ZipInputStream;

/**
 * 流程定义部署
 *  activiti表有哪些？
 *    act_re_deployment  部署信息
      act_re_procdef     流程定义的一些信息
      act_ge_bytearray   流程定义的bpmn文件及png文件
 */
public class ActivitiDeployment {
    //流程定义部署  流程制作出来后要上传到服务器 zip文件更便于上传（bpmn和png单独上传也可以，下面也会演示）
    public static void main(String[] args) {
        //创建ProcessEngine对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //得到RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();

        //---------方式一 部署开始：
        //转化出ZipInputStream流对象
        //InputStream inputStream = ActivitiDeployment.class.getClassLoader().getResourceAsStream("bpmn/holiday.zip");
        //将 inputstream流转化为ZipInputStream流
        //ZipInputStream zipInputStream = new ZipInputStream(inputStream);

        //部署
        //Deployment deployment = repositoryService.createDeployment().addZipInputStream(zipInputStream).name("请假流程").deploy();
        //--------方式一 部署结束：

        //--------方式二部署开始
        Deployment deployment = repositoryService.createDeployment().addClasspathResource("bpmn/holiday.bpmn")
                                    .addClasspathResource("bpmn/holiday.png").name("请假流程").deploy();
        //--------方式二部署结束

        //4.输出部署的一些信息
        System.out.println(deployment.getName());
        System.out.println(deployment.getId());
    }
}

执行此操作后activiti会将上边代码中指定的bpm文件和图片文件保存在activiti数据库。可以通过下面的语句查询：

SELECT * FROM ACT_RE_PROCDEF;
SELECT * FROM ACT_RE_DEPLOYMENT;
SELECT * FROM act_ge_bytearray;



3、启动一个流程实例

       流程定义部署在activiti后就可以通过工作流管理业务流程了，也就是说上边部署的请假申请流程可以使用了。
       针对该流程，启动一个流程表示发起一个新的请假申请单，这就相当于java类与java对象的关系，类定义好后需要new创建一个对象使用，当然可以new多个对象。对于请假申请流程，张三发起一个请假申请单需要启动一个流程实例，请假申请单发起一个请假单也需要启动一个流程实例。
代码如下：

package com.zdw.activiti;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.runtime.ProcessInstance;

/**
 * Create By zdw on 2019/8/2
 * 启动流程实例:
 *     前提是先已经完成流程定义的部署工作
 *
 *     背后影响的表：
 *       act_hi_actinst     已完成的活动信息
         act_hi_identitylink   参与者信息
         act_hi_procinst   流程实例
         act_hi_taskinst   任务实例
         act_ru_execution   执行表
         act_ru_identitylink   参与者信息
         act_ru_task  任务
 */
public class ActivitiStartInstance {
    public static void main(String[] args) {
        //1.得到ProcessEngine对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //2.得到RuntimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
        //3.根据流程定义key启动流程，得到流程实例ProcessInstance
        ProcessInstance instance = runtimeService.startProcessInstanceByKey("myholiday");
        //4.输出实例的相关信息
        System.out.println("流程部署ID"+instance.getDeploymentId());
        System.out.println("流程定义ID"+instance.getProcessDefinitionId());
        System.out.println("流程实例ID"+instance.getId());
        System.out.println("活动ID"+instance.getActivityId());
    }
}



4、任务查询

流程启动后，各各任务的负责人就可以查询自己当前需要处理的任务，查询出来的任务都是该用户的待办任务。

package com.zdw.activiti;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.TaskService;
import org.activiti.engine.task.Task;

import java.util.List;

/**
 * Create By zdw on 2019/8/2
 * 查询当前用户的任务列表
 */
public class ActivitiTaskQuery {
    public static void main(String[] args) {
        //zhangsan任务列表的查询
        queryZsTask();
    }

    //zhangsan任务列表的查询
    private static void queryZsTask() {
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //得到TaskService
        TaskService taskService = processEngine.getTaskService();
        //根据流程定义key和任务负责人来查询该负责人的任务列表
        List<Task> taskList = taskService.createTaskQuery().processDefinitionKey("myholiday").taskAssignee("zhangsan").list();
        //4.任务列表的展示
        for(Task task :taskList){
            System.out.println("流程实例ID:"+task.getProcessInstanceId());
            System.out.println("任务ID:"+task.getId());
            System.out.println("任务负责人:"+task.getAssignee());
            System.out.println("任务名称:"+task.getName());
        }
    }
}

5、任务处理

任务负责人查询待办任务，选择任务进行处理，完成任务。

package com.zdw.activiti;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.TaskService;

/**
 * 处理当前用户的任务
 * 背后操作的表：
 *   act_hi_actinst
     act_hi_identitylink
     act_hi_taskinst
     act_ru_identitylink
     act_ru_task
 */
public class ActivitiCompleteTask {
    public static void main(String[] args) {
        //张三完成自己的任务
        completeTaskForZs();
    }

    //张三完成自己的任务
    private static void completeTaskForZs() {
        //1.得到ProcessEngine对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //2.得到TaskService对象
        TaskService taskService = processEngine.getTaskService();
        //3.处理任务,结合当前用户任务列表的查询操作的话,任务ID:2505
        taskService.complete("2505");
    }
}

我们可以根据张三这种完成任务的情况，可以去完成lisi和wangwu，zhaoliu等的任务。
