getdata使用指南

软件具体操作流程

1.导入图片

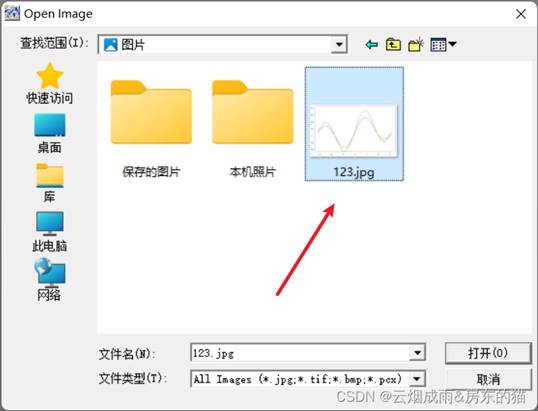

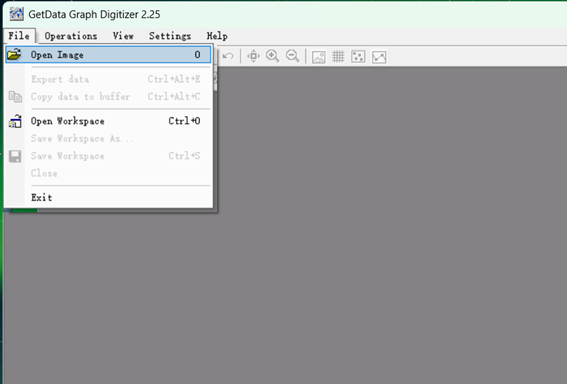

（注意：此软件不支持png格式图片，支持jpeg或者bmp图片格式），那么我比较懒，就拿上次的图来做演示吧。点击File，选择Open Image，找到我们的目标图片，导入即可。

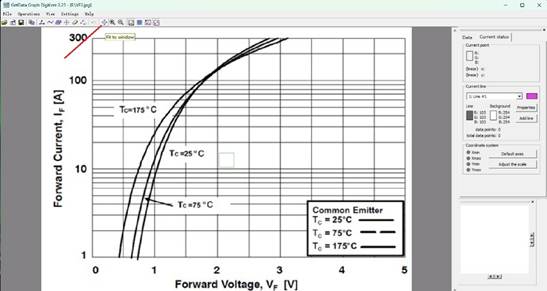

2.导入图片后，我们点击Fit to window，将窗口调整至合适大小

点击此按钮可以将窗口自动调整至合适大小，避免导入图片之后，窗口过大或过小的情况。

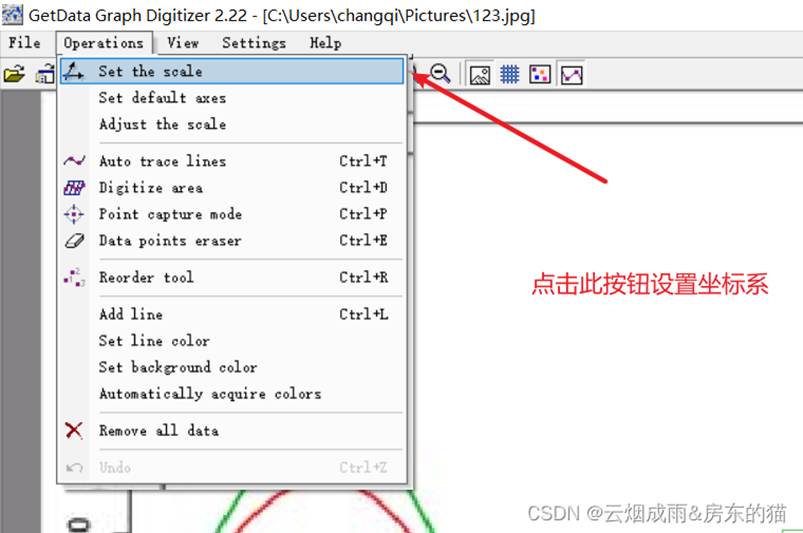

3. 点击Set the scale按钮，设置坐标系；点击此按钮之后，我们分别在x和y坐标轴上选取两点，一般取x和y的最小值与最大值。

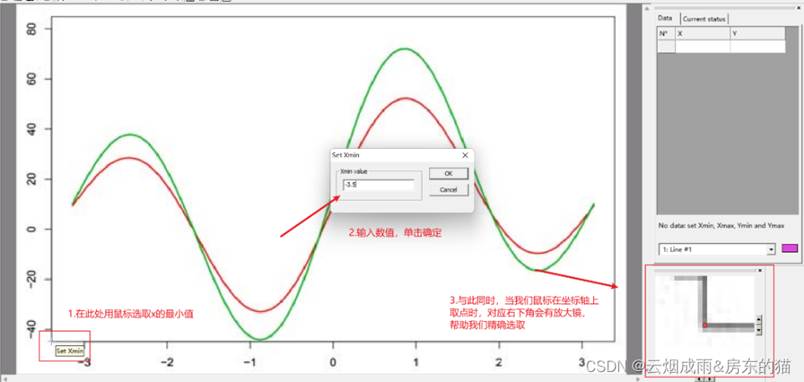

3.1设置Xmin（实际X轴数值）

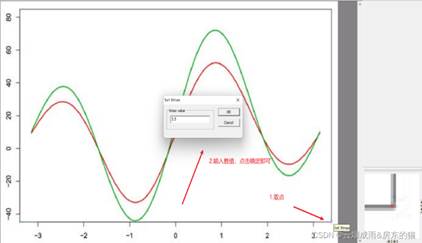

3.2设置Xmax（实际X轴数值）

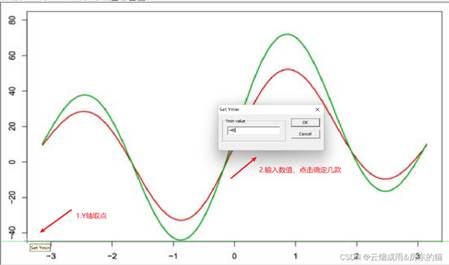

3.3设置Ymin

3.4设置Ymax

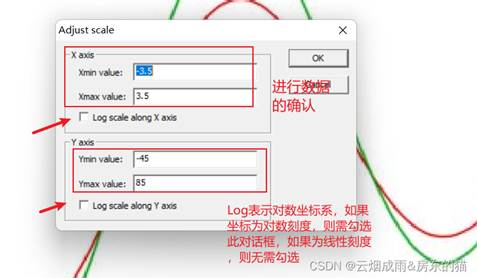

3.5最终确认

全部设置完毕之后，会弹出一个最终确认的对话框，如果之前数据填写错了，可以在此处进行修改；此外如果坐标轴为对数刻度，则需勾选对应的对数刻度对话框，如果为线性刻度，则无需勾选。

4.设置曲线颜色和背景颜色，以便于数据点的自动提取。

    其实这种思路和之前介绍的软件一样，就是告诉软件数据位于什么样的颜色区域，后期方便自动提取。

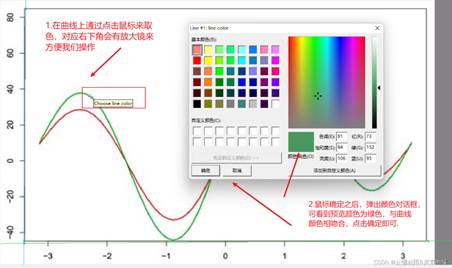

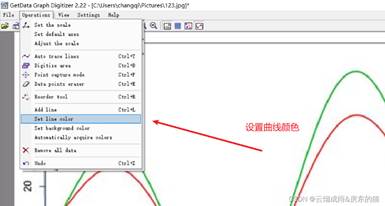

4.1首先设置曲线颜色

点击operations，选择Set Line color，鼠标会变成类似取色器的工具，在曲线上点击对应颜色即可。

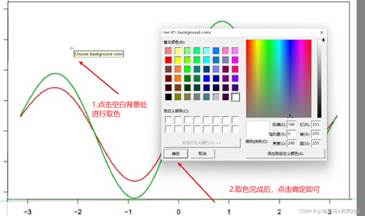

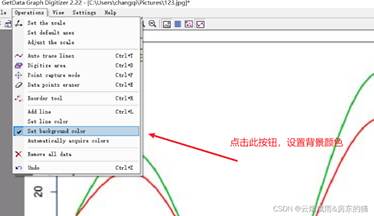

4.2设置背景颜色

点击operations，选择Set background color，鼠标会变成类似取色器的工具，在空白背景处点击即可。

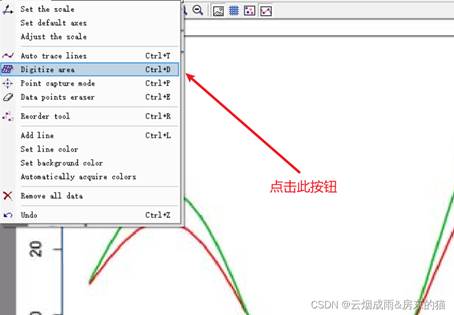

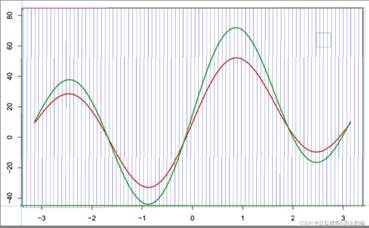

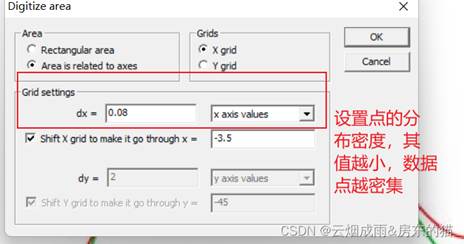

5.设置完曲线颜色和背景颜色之后，我们接下来点击区域数字化

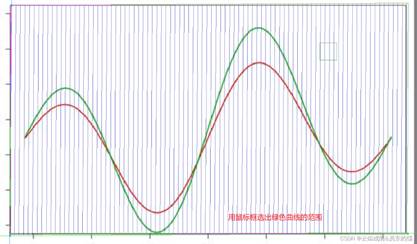

设置完dx之后，单击确定，用鼠标框选一下绿色曲线所在范围。

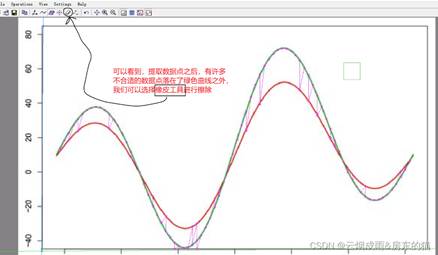

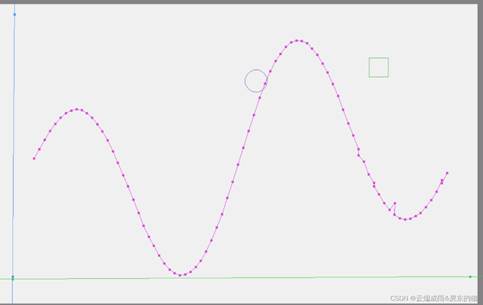

之后，软件会自动生成数据点。可以看到，有一些点落在了绿色曲线之外，对于这些不合适的点，我们可以点击上方的橡皮擦工具进行擦除。

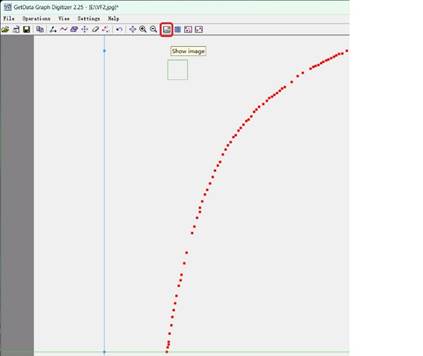

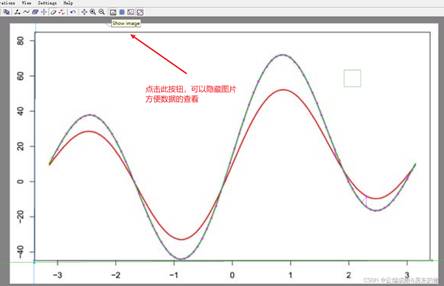

如果觉得数据看不清楚，我们可以点击上方的隐藏图片按钮，方便我们查看数据和清除不合适的数据。

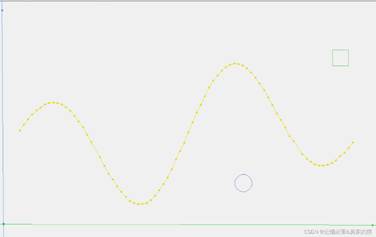

可以看到，隐藏图片之后，数据观察更加方便，我们将位于绿色曲线之外的点逐一擦除，最终擦除之后的效果如下图所示

那么至此，绿色曲线的数据已经提取完毕。

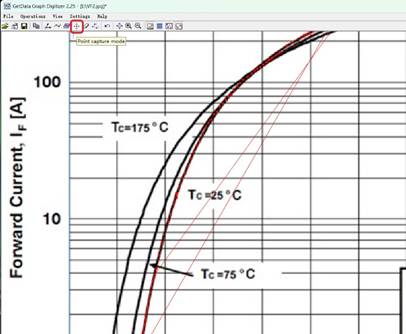

6. 鼠标左键拖动图片，进行局部放大。手动选取数据点：

7.点击Connect points，把数据点用细线连接。

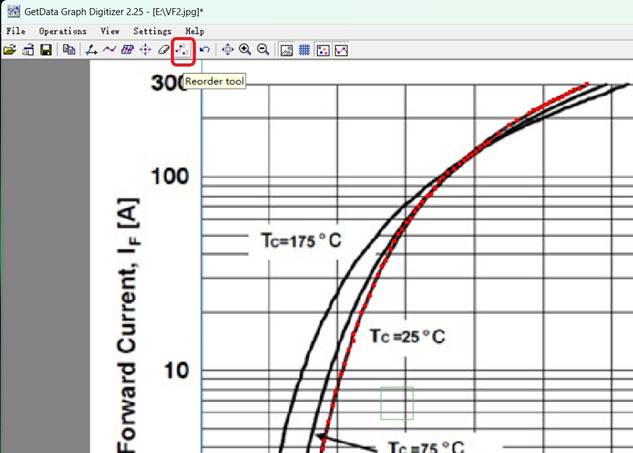

8.检查数据点是否均匀：

9. 我们先点击Fit to window，然后把数据点进行编号：

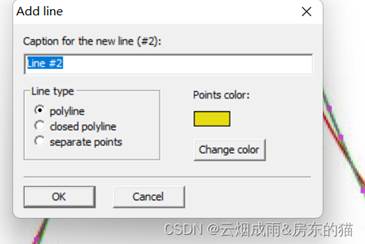

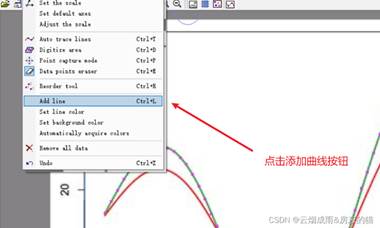

接下来我们进行红色曲线数据的提取。我们点击operations，选择Add Line按钮，添加第二条曲线。

点击OK，添加曲线.

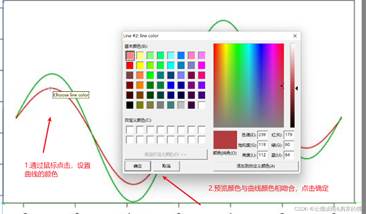

设置第二条曲线颜色

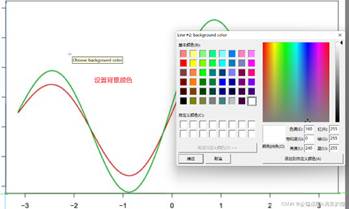

设置背景颜色

点击区域数字化,设置点的分布密度,用鼠标框选一下红色曲线的范围.

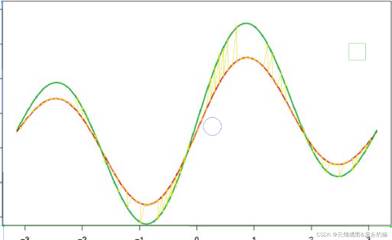

生成数据点如下图所示

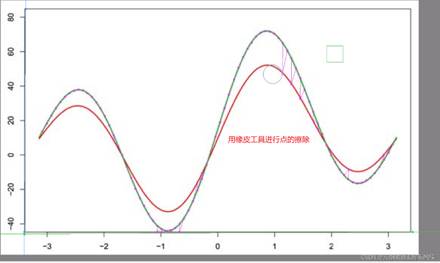

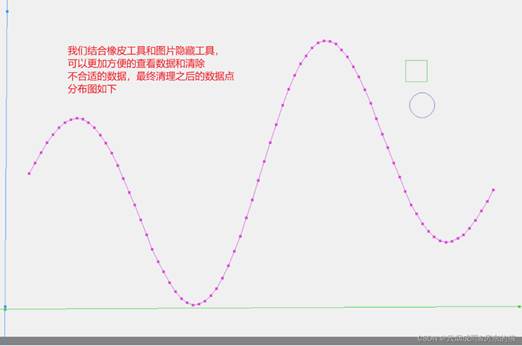

结合图片隐藏工具和橡皮工具，对数据点进行清除，最后的效果如下图所示

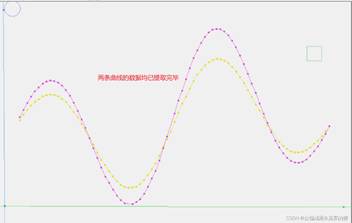

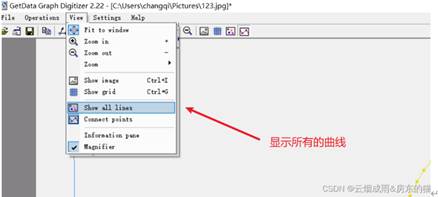

现在两条曲线的数据均已经提取完毕，我们点击View，选择下方的Show All Lines，将两条曲线的数据分布图分别显示出来，如下图所示。

6.导出数据，并绘图

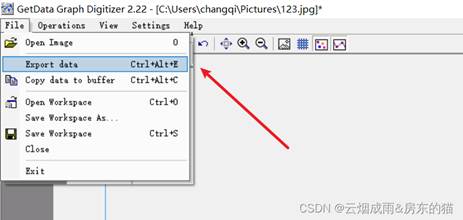

点击File，点击Export data

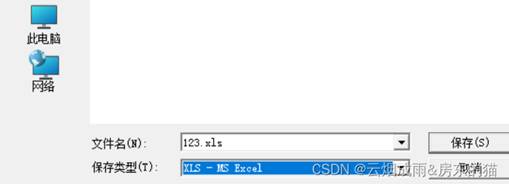

我们将其输出为xls格式，如下图所示

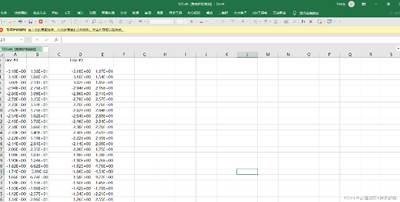

得到的数据如下图所示

6.1利用Excel软件进行绘图。

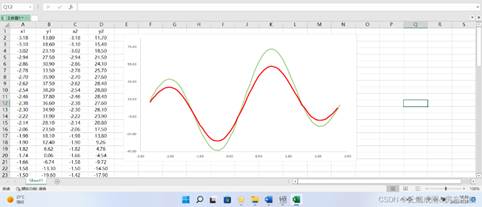

但是由于输出的文件处于保护状态，无法编辑，我们可以复制全部数据，新建一个excel表，命名为工作簿1，将数据粘贴进去进行绘图，结果如下图所示。

可以看出，绘制结果和原图相吻合。
