MAX6675测试电压的准确度验证测试

出现的问题，电位差计给出电压到MAX6675，使用MAX6675读取的结果和电位差计给定值有出入，温度越高相差越多，所以设计一个实验验证一下MAX6675直接测热电偶是否准确。

测试方法

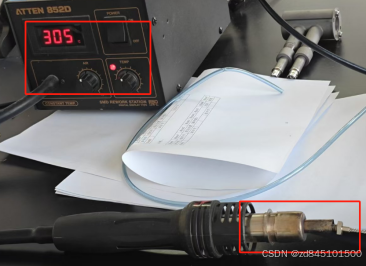

使用风枪持续加热热电偶，然后热电偶分别接在电路板和电压表上对比数值，热风枪设置温度305  风力60，如下图

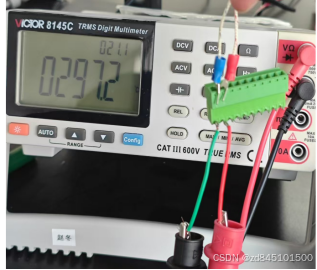

当温度比较稳定之后将热电偶分别插在万用表和电路板上读取结果

结果就是板测温度和表测温度相差不超过两度（有可能是热电偶没有固定，所以有偏差）。所以说MAX6675直接测热电偶是准确的。

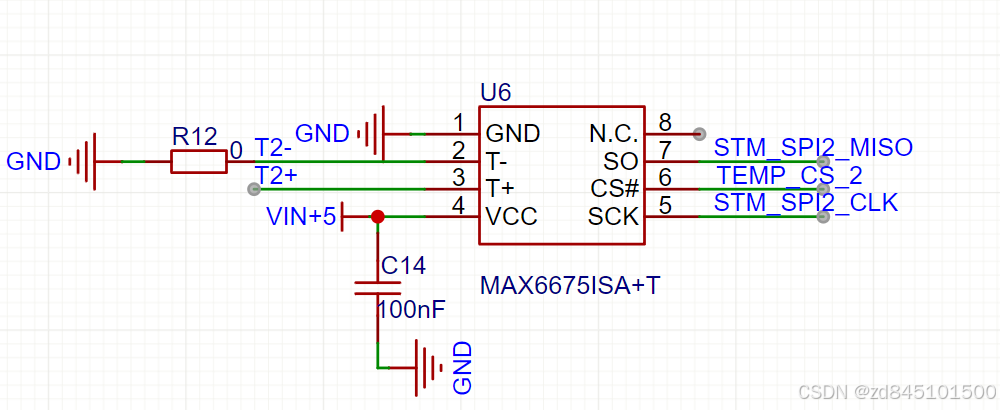

电路图如下

下面是询问GPT给出的答案。

MAX6675 芯片用于测量k型热电偶 T+T-是接热电偶正负极的接口，T-还接在芯片GND上，这样连接是对的吗？为什么使用电位差计给电压，读取的温度会有偏差？接真实的热电偶也会有偏差吗

回答：

是的，将 K 型热电偶的负极（T-）接到 MAX6675 芯片的 GND 是正确的连接方式。这是因为热电偶本质上是一个测量温差的装置，而 MAX6675 芯片需要以其自身的地电势（GND）作为参考点来测量热电偶信号电压。

为什么 T- 接到芯片 GND 是对的？
热电偶测量原理
热电偶通过两个不同金属的接触点之间的温差产生电势。MAX6675 芯片的任务是读取这种电势差。为了正确读取热电偶的信号，芯片需要将热电偶负极（T-）接到自身的 GND，从而确保电势差的参考点一致。
共地的重要性
如果 T- 不接到芯片的 GND，而是浮空或接在不同的地电势上，可能会由于参考电位差的不一致，导致测量信号失真或完全错误。
为什么使用电位差计会导致温度读取偏差？
电位差计模拟了一个电压信号，但它与真实热电偶的特性不同，因此会产生偏差，主要原因包括以下几点：

非线性误差
热电偶输出的电压与温度之间的关系是非线性的，而 MAX6675 内部有一组校正算法专门针对热电偶的非线性特性。如果使用电位差计输入电压，芯片会将其解释为热电偶电压，并应用非线性校正算法，这会导致错误的温度输出。
冷端补偿失真
MAX6675 芯片内置冷端补偿功能，用于修正热电偶冷端（T-）温度的影响。如果使用电位差计而不是实际热电偶，冷端补偿的作用可能会失效或被误用，从而进一步导致偏差。
输入阻抗问题
热电偶的输出阻抗很高，而电位差计的输出阻抗通常较低。MAX6675 芯片可能会根据热电偶的高阻抗特性优化其输入电路。当使用电位差计时，芯片的输入电路可能无法正确处理信号。
使用真实热电偶是否会有偏差？
如果连接真实的 K 型热电偶，偏差会显著减小，但仍可能存在以下原因导致的小偏差：

热电偶质量问题
如果热电偶本身的材料不纯或不符合标准（比如 K 型热电偶的标准成分比例），输出的热电势可能不准确，从而导致测温偏差。
接触点温差
热电偶的测量端与被测物体之间的接触不良会导致温差，影响测量的准确性。
冷端温度补偿误差
MAX6675 的冷端补偿依赖于芯片内部的温度传感器。如果芯片周围环境温度不均匀或有较大的温度梯度，可能会影响冷端补偿的精度。
电磁干扰
热电偶信号电压非常低（通常在毫伏级），容易受到外部电磁干扰的影响。如果没有良好的屏蔽和接地，测量结果可能会有波动或偏差。
结论
将 T- 接到 MAX6675 的 GND 是正确的连接方式。
使用电位差计代替热电偶会导致偏差，因为电位差计无法完全模拟热电偶的非线性特性和冷端补偿需求。
使用真实的热电偶时，偏差通常较小，但仍需注意热电偶的质量、接触情况，以及芯片周围的温度和电磁环境。
通过正确连接和使用，MAX6675 配合 K 型热电偶通常可以实现较高的测量精度。
