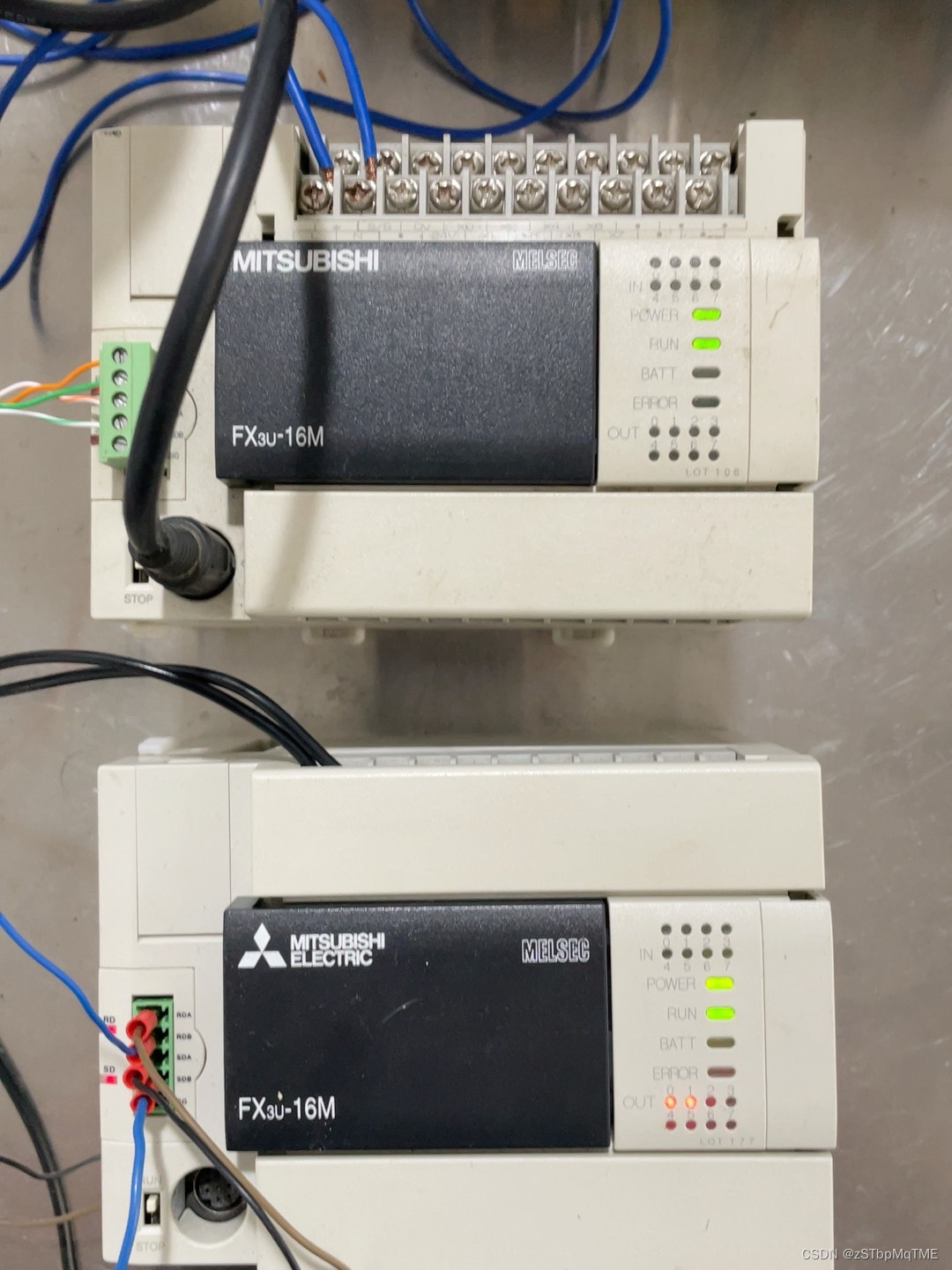

2台三菱FX3U 485BD板做主从站通讯实战程序
功能：通过每台的FX3U 485BD板，实现两台FX3U PLC的D数据区数据进行交换传送。
不再需要CCLINK通讯了，可以省去了成本，同时数据传送的速度可以修改，数据传送个数可以修改。
资料：有接线说明

标题：两台三菱FX3U 485BD板实现PLC数据交换传送

摘要：本文介绍了如何通过两台三菱FX3U 485BD板实现两台FX3U PLC的D数据区数据进行交换传送，省去了CCLINK通讯的成本，并且可以自由修改数据传送速度和个数。同时，还提供了详细的接线说明和实战程序，帮助读者轻松实现PLC数据交换传送功能。

正文：

前言

PLC（Programmable Logic Controller）在现代工业自动化中广泛应用，其中数据的传输和交换是至关重要的一环。本文介绍了通过两台三菱FX3U 485BD板实现PLC数据交换传送的方法，该方案不仅可以省去CCLINK通讯的成本，而且可以自由修改数据传送速度和个数，提高了灵活性和可定制性。

硬件环境

本方案需要以下硬件环境：

2台FX3U PLC
2台三菱FX3U 485BD通讯板
RS485串行通讯线

软件环境

本方案需要以下软件环境：

GX Works2
Modbus Slave模拟器

接线说明

1）将第一台FX3U PLC的D数据区需要传送到第二台FX3U PLC中的数据通过程序代码写到第一台FX3U 485BD板中的 TXD+ 和 TXD- 两个接口，接线时请注意极性。在第一台FX3U 485BD板中，RXD+ 和 RXD- 两个接口需要接到第二台FX3U 485BD板的TXD+ 和 TXD- 两个接口上。

2）第二台FX3U 485BD板中，RXD+ 和 RXD- 两个接口需要接到第一台FX3U 485BD板的TXD+ 和 TXD- 两个接口上。

3）注意：两个485BD板要分别通电。

实战程序

以下是通过两台三菱FX3U 485BD板实现PLC数据交换传送的实战程序。

主站程序代码：

MC_Power(ON);  // 上电

MC_RegWrite(0, D8126, 2);  // 打开FX3U 485BD板的主从选择，0表示主站

MC_RegWrite(0, D8122, 2);  // 打开FX3U 485BD板的通讯口开关，2表示开启

MC_RegWrite(0, D8100, 2);  // 设置通讯速率，2表示9600bps

MC_RegWrite(0, D8102, 1);  // 设置数据位，1表示8bit

MC_RegWrite(0, D8104, 0);  // 设置停止位，0表示1位

MC_RegWrite(0, D8106, 0);  // 设置校验位，0表示无校验

MC_RegWrite(0, D20, 1);  // 设置传送个数，1表示1个数据

MC_RegWrite(0, D22, 1);  // 设置传送速度，1表示10ms

MC_RegWrite(0, D24, 0);  // 清空数据区

while (1)
{
    MC_RegWrite(0, D0, 100);  // 写入数据

    MC_RegRead(0, D24);  // 等待传输完成

    MC_RegRead(0, D24);

    if (MC_RegRead(0, D24) == 0)
    {
        break;
    }
}

从站程序代码：

MC_Power(ON);  // 上电

MC_RegWrite(0, D8126, 1);  // 打开FX3U 485BD板的主从选择，1表示从站

MC_RegWrite(0, D8122, 2);  // 打开FX3U 485BD板的通讯口开关，2表示开启

MC_RegWrite(0, D8100, 2);  // 设置通讯速率，2表示9600bps

MC_RegWrite(0, D8102, 1);  // 设置数据位，1表示8bit

MC_RegWrite(0, D8104, 0);  // 设置停止位，0表示1位

MC_RegWrite(0, D8106, 0);  // 设置校验位，0表示无校验

MC_RegWrite(0, D20, 1);  // 设置传送个数，1表示1个数据

MC_RegWrite(0, D22, 1);  // 设置传送速度，1表示10ms

MC_RegWrite(0, D24, 0);  // 清空数据区

while (1)
{
    MC_RegRead(0, D24);

    if (MC_RegRead(0, D24) > 0)
    {
        MC_RegRead(0, D0);  // 读取数据

        MC_RegWrite(0, D24, 0);  // 清空接收标志
    }
}
