前面两篇文章国产CMS61850那些事-总述_LinuxZQ的博客-优快云博客，cms61850那些事-实现_LinuxZQ的博客-优快云博客分别对国产61850做了一些简单介绍和相关实现。本文接着给大家提供一款服务端demo，可以用来进行抓包等相关学习。

与之前分享的mms 61850一样，仍然以终端式的软件提供。不过这次没有提供windows下的软件测试了，本demo基于x86 linux下运行，系统要求ubuntu18.04及以上。其它debian,centos未进行测试，如果无法运行，可联系作者协助解决。

一、程序可测试范围

本demo提供模数据，缓存及非缓存报告，遥控，定值。不含goose及文件，rpc测试。

二、程序部署

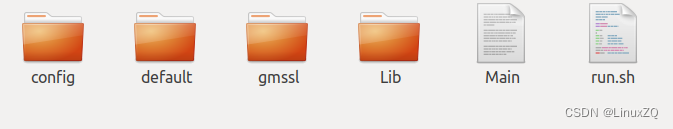

在此处下载cms61850服务端测试demo 国产61850服务端，将附件解压至任意目录，解压后文件如下：

config文件夹为配置所在，基本上我们只需要关注./config/CMS61850/cms.json

default默认配置，用户不需要关心及修改

gmssl为国密证书，验收国密时需要

Lib为运行所需要的动态库

Main为主测试程序

run.sh为运行脚本，测试程序时，只需要执行这个脚本即可

三、程序配置介绍

首先介绍我们的关键配置cms.json

{
	"CMS61850" :
	{
		"associate" :   ---->配置协商参数的
		{
			"apduSize" : 65535, ---->apdu大小
			"asduSize" : 65531,  ---->asdu大小
			"protocol" : 513,  ---->协议版本，仅支持513
			"safe" :   ---->安全参数
			{
				"application" :   ---->应用层安全
				{
					"enable" : true,  ---->是否使能
					"rootCA" : "./gmssl/sm2.ca.pem",   ---->根域名
					"serverCert" : "./gmssl/sm2.PNC.sig.crt.pem",  ---->服务端证书
					"serverKey" : "./gmssl/sm2.PNC.sig.key.pem"  ---->客户端证书
				}
			},
			"timeDiff" : 600  ---->校验时间差值
		},
		"connectNum" : 16,  ---->支持最大的客户端连接数
		"errorNum" : 4,   ---->最大支持错误的交互次数
		"icdPath" : "./config/CMS61850/IEC61850.icd",  ---->icd文件目录
		"port" : 8102,  ---->端口
		"transport" :   ---->tls加密参数，暂不支持
		{
			"enable" : false,
			"encCert" : "./gmssl/encCert.pem",
			"encPass" : "./gmssl/encPass.pem",
			"rootCA" : "./gmssl/rootca.pem",
			"sigCert" : "./gmssl/sigCert.pem",
			"sigPass" : "./gmssl/sigPass.pem"
		}
	}
}

本demo中提供了一个简单的icd文件，若是替换自己的icd文件进行测试，可修改cms.json文件中的icdPath字段即可

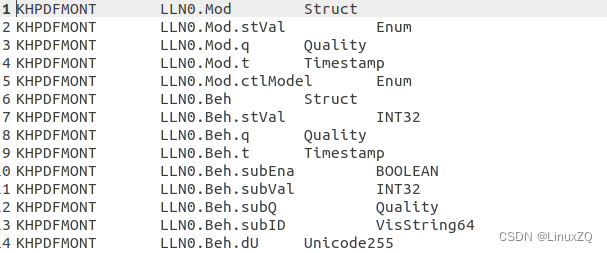

datamap.cfg

本文件程序运行时会自动生成，参考了mmslite的概念，对icd文件中的节点进行了规整输出，方便用户进行查看和相关测试。内容如下
