本文介绍了Web请求处理体系结构，包括基于线程和事件驱动两种。阐述了I/O多路复用机制，如select、poll、epoll。重点讲解了Reactor响应式线程模型，包含单Reactor单线程、单Reactor多线程、主从多线程三种模型，分析其优缺点及消息处理流程，最后总结了Reactor模型的优点。

Web请求处理体系结构

thread-based architecture(基于线程)
基于线程的体系结构通常会使用多线程来处理客户端的请求，每当接收到一个请求，便开启一个独立的线程来处理。
event-driven architecture(事件驱动)
事件驱动体系结构是目前比较广泛使用的一种。这种方式会定义一系列的事件处理器来响应事件的发生，并且将服务端接受连接与对事件的处理分离。其中，事件是一种状态的改变。比如，TCP中socket的new incoming connection、ready for read、ready for write。

I/O多路复用

I/O多路复用，I/O一般指的是网络I/O，多路指多个TCP连接(或多个Channel)，复用指复用一个或少量线程。串起来理解就是多个网络I/O复用一个或少量的线程来处理这些连接。一般I/O多路复用机制都依赖于一个事件多路分离器(Event Demultiplexer)，分离器对象可将来自事件源的I/O事件分离出来，并分发到对应的read/write事件处理器(Event Handler)。
目前支持I/O多路复用的系统调用模块有select、poll、epoll，I/O多路复用是通过一个进程监视多个描述符，一旦某个描述符就绪（一般是读就绪或者写就绪），能够通知程序进行相应的读写操作。select、pselect、poll、epoll本质上都是同步I/O，因为他们都需要在读写事件就绪后自己负责进行读写，也就是说这个读写过程是阻塞的，而异步I/O则无需自己负责进行读写，异步I/O的实现会负责把数据从内核拷贝到用户空间。

select、poll、epoll简介

目前常用的I/O多路复用模型主要有 select、poll、epoll三种，epoll跟select函数都能提供多路I/O复用所需要的功能。在现在的Linux内核里有都能够支持，其中epoll是Linux所特有。在Linux 2.6版本之后才有，而select则应该是POSIX所规定，一般操作系统均有实现。

fd，全称file descriptor，即文件描述符。linux操作系统把一切的操作和资源都抽象成了文件，比如硬件设备、socket、磁盘、进程、线程等。在操作文件的时候，为了提高文件查找的效率，每个文件进程控制块中都有一份文件描述符表(可以看成是一个数组，里面的元素是指向file结构体指针类型)，该数组的下表就是文件描述符，可理解成文件索引。

select

工作原理：

调用select()函数，拷贝内核fd
int select(int maxfdp1,fd_set *readset,fd_set *writeset,fd_set *exceptset,const struct timeval *timeout);
监视select下的所有套接字，select监视到I/O事件发生后并不知道具体是哪几个流发生时间，所以无差别轮询所有流，找出能读出或写入数据的流进行操作。

select()监视包含多个文件描述符的数组，当select()返回后，这个数组中就绪的文件描述符会被内核修改标志位，使得进程可以获得这些文件描述符从而进行后续的读写操作。select本质上是通过设置或者检查存放fd标志位的数据结构来进行下一步处理，因而带来了以下的缺点：

每次调用都需要在内核遍历所有fd_set直到找到活跃的Socket，当fd_set很大时，遍历开销也很大
为了减少数据拷贝带来的性能损坏，内核对被监控的fd_set集合大小做了限制(32位为1024，64位为2048)，并且这个是通过宏控制的，不可被改变
需要维护一个用来存放大量fd的数据结构，使得用户空间和内核空间在传递该结构时开销大

poll

poll的机制与select类似，与select在本质上没有多大差别，管理多个描述符也是进行轮询，根据描述符的状态进行处理，但是poll基于链表来存储，没有最大文件描述符数量的限制。即poll只解决了select fd_set的大小限制问题，但没有解决性能问题。

epoll

epoll是Linux内核为处理大批量文件描述符而作了改进的poll，是Linux下多路复用IO接口select/poll的增强版本,能显著提高程序在大量并发连接中只有少量活跃的情况下的系统CPU利用率。
epoll有**水平触发-EPOLLLT(Level Triggered)和边缘触发-EPOLLET(Edge Triggered)**两种触发模式，LT是默认的模式，ET是“高速”模式，使用户空间程序有可能缓存IO状态，减少epoll_wait/epoll_pwait的调用，提高应用程序效率。

水平触发（LT）：默认工作模式，即当epoll_wait检测到某描述符事件就绪并通知应用程序时，应用程序可以不立即处理该事件；下次调用epoll_wait时，会再次通知此事件
边缘触发（ET）：当epoll_wait检测到某描述符事件就绪并通知应用程序时，应用程序必须立即处理该事件。如果不处理，下次调用epoll_wait时，不会再次通知此事件。（直到你做了某些操作导致该描述符变成未就绪状态了，也就是说边缘触发只在状态由未就绪变为就绪时只通知一次）。

优点：

没有最大并发连接的限制，能打开的FD的上限远大于1024（1G的内存上能监听约10万个端口）
效率提升，不像select每次都需要遍历，不会随着FD数目的增加效率下降,只有活跃可用的FD才会调用callback函数
内存拷贝，利用mmap()文件映射内存加速与内核空间的消息传递,即epoll使用mmap减少复制开销。

Reactor(响应式)线程模型

Reactor设计模式是网络编程中的一种事件处理设计模式，用于处理一个或多个同时传递给服务处理程序的服务请求。然后，服务处理程序将传入的请求分解，并将它们同步地分派给相关的请求处理程序。Reactor模型被广泛用于基于I/O多路复用机制设计实现的软件编程中，如Netty、Redis都使用该模式解决高性能并发问题。
Reactor模型主要分为以下三个角色：

Reactor：将I/O事件分配给对应的handler处理
Acceptor：处理客户端连接事件
Handler：处理非阻塞的任务

Reactor设计模式是event-driven architecture的一种实现方式，是一种为处理并发服务请求，并将请求提交到一个或者多个服务处理程序的事件设计模式。
当客户端请求抵达后，服务处理程序使用多路分配策略，由一个非阻塞的线程来接收所有的请求，然后派发这些请求至相关的工作线程进行处理。目前，许多流行的开源框架都用到了reactor模式，如：netty、node.js等，包括java的nio。常用的Reactor线程模型(Netty的三种线程模型)有3种：单Reactor单线程模型、单Reactor多线程模型、主从多线程模型。

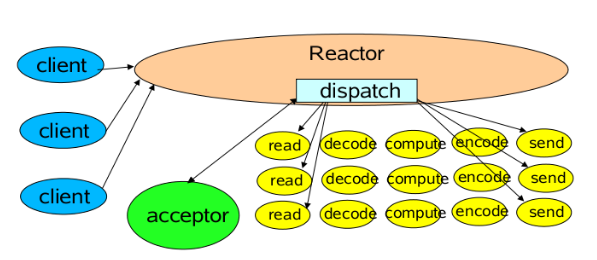

单Reactor单线程模型

单Reactor单线程模型只是在代码上进行了组件的区分，但是整体操作还是单线程，不能充分利用硬件资源，handler业务处理部分没有异步。Redis使用单Reactor单进程的模型。
该模型的消息处理流程如下：

Reactor线程通过select监控连接事件，接收事件后进行转发dispatch
如果Reactor接收到的事件是建立连接事件，则由acceptor接受连接，并创建handler处理后续事件
如果不是连接事件，则将事件交给相应的事件处理器Handler来响应
handler会完成read->业务处理->send的完整业务流程

缺点：

单线程模型不能充分利用多核资源，所以实际使用的不多。
当处理读写任务线程(单线程)负载过高后，处理速度下降，事件会堆积，严重的会超时，可能导致客户端重新发送请求，性能越来越差
单线程可靠性问题，一旦Reactor线程意外中断会导致整个通信模块不可用，无法接收和处理外部消息，造成节点故障

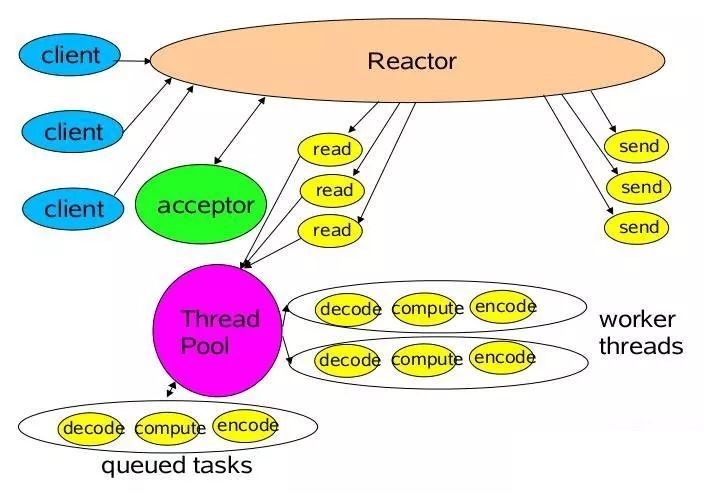

单Reactor多线程模型

与单线程模型的区别在于事件处理器Handler部分采用了多线程，特点：

有专门一个NIO线程(Acceptor线程)用于监听服务端，接收客户端的TCP连接请求
网络I/O操作(读、写等)由一个NIO线程池负责，线程池可以采用标准的JDK线程池实现，它包含一个任务队列和N个可用的线程，由这些NIO线程负责消息的读取、解码、编码和发送

该模型的消息处理流程如下：

Reactor对象通过Select监控客户端请求事件，将接收到的事件分发到相应的处理器
如果Reactor接收到的事件是建立连接事件，则由acceptor接受连接，并创建一个handler处理后续事件
如果不是连接事件，则将事件交给相应的事件处理器Handler处理
Handler只负责响应事件，不做具体业务处理，通过Read读取数据后，会分发给后面的Worker线程池进行业务处理。
Worker线程池会分配独立的线程进行业务处理，将响应结果发给Handler进行处理。
Handler收到响应结果后通过send将响应结果返回给Client。

Reactor多线程模型可以满足绝大多数的场景，除了一些个别的特殊场景：比如一个NIO线程负责处理客户所有的连接请求，但是如果连接请求中包含认证的需求（安全认证），在百万级别的场景下，就存在性能问题了，因为认证本身就要消耗CPU。

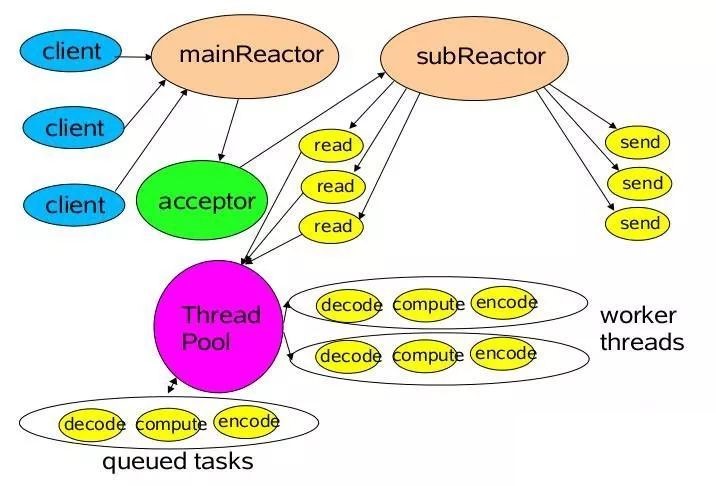

主从多线程模型

该模式将Reactor分成mainReactor和subReactor两部分，相应的职责如下：

mainReactor：负责监听server socket，处理网络I/O连接建立操作，将建立的socketChannel指定注册给subReactor
subReactor：主要做和建立起来的socket做数据交互和事件业务处理操作。一般情况下subReactor线程数上与CPU个数相同。

Nginx、Swoole、Memcached和Netty都是采用这种模型实现。该模型的消息处理流程如下：

从主线程池中随机选择一个Reactor线程作为acceptor线程，用于绑定监听端口，接收客户端连接
acceptor线程接收客户端连接请求之后创建新的SocketChannel，将其注册到主线程池的其它Reactor线程上，由其负责接入认证、IP黑白名单过滤、握手等操作
步骤2完成之后，业务层的链路正式建立，将SocketChannel从主线程池的Reactor线程的多路复用器上摘除，重新注册到Sub线程池的线程上，并创建一个Handler用于处理各种连接事件
当有新的事件发生时，SubReactor会调用连接对应的Handler进行响应
Handler通过Read读取数据后，会分发给后面的Worker线程池进行业务处理
Worker线程池会分配独立的线程完成真正的业务处理，如何将响应结果发给Handler进行处理
Handler收到响应结果后通过Send将响应结果返回给Client

服务端用于接收客户端连接的不再是个1个单独的NIO Reactor线程，而是由一个独立的NIO线程池Main Reactor Thread Pool与多个Sub Reactor Thread Pool·。Acceptor接收到客户端TCP连接请求处理完成后（可能包含接入认证等），将新创建的SocketChannel注册到IO线程池（sub reactor线程池）的某个IO线程上，由它负责SocketChannel的读写和编解码工作。Acceptor线程池仅仅只用于客户端的登陆、握手和安全认证，一旦链路建立成功，就将链路注册到后端subReactor线程池的IO线程上，由IO线程负责后续的IO操作。
