DHCP介绍

 1.DHCP的作用

动态主机配置协议DHCP（Dynamic Host Configuration Protocol）是一种网络管理协议，用于集中对用户IP地址进行动态管理和配置。

DHCP于1993年10月成为标准协议，其前身是BOOTP协议。DHCP协议由RFC 2131定义，采用客户端/服务器通信模式，由客户端（DHCP Client）向服务器（DHCP Server）提出配置申请，DHCP Server为网络上的每个设备动态分配IP地址、子网掩码、默认网关地址，域名服务器（DNS）地址和其他相关配置参数，以便可以与其他IP网络通信。

2.为何需要DHCP

在IP网络中，每个连接Internet的设备都需要分配唯一的IP地址。DHCP使网络管理员能从中心结点监控和分配IP地址。当某台计算机移到网络中的其它位置时，能自动收到新的IP地址。DHCP实现的自动化分配IP地址不仅降低了配置和部署设备的时间，同时也降低了发生配置错误的可能性。另外DHCP服务器可以管理多个网段的配置信息，当某个网段的配置发生变化时，管理员只需要更新DHCP服务器上的相关配置即可，实现了集中化管理。

总体来看，DHCP带来了如下优势：

• 准确的IP配置：IP地址配置参数必须准确，并且在处理“ 192.168.XXX.XXX”之类的输入时，很容易出错。另外印刷错误通常很难解决，使用DHCP服务器可以最大程度地降低这种风险。
• 减少IP地址冲突：每个连接的设备都必须有一个IP地址。但是，每个地址只能使用一次，重复的地址将导致无法连接一个或两个设备的冲突。当手动分配地址时，尤其是在存在大量仅定期连接的端点（例如移动设备）时，可能会发生这种情况。DHCP的使用可确保每个地址仅使用一次。
• IP地址管理的自动化：如果没有DHCP，网络管理员将需要手动分配和撤消地址。跟踪哪个设备具有什么地址可能是徒劳的，因为几乎无法理解设备何时需要访问网络以及何时需要离开网络。DHCP允许将其自动化和集中化，因此网络专业人员可以从一个位置管理所有位置。
• 高效的变更管理：DHCP的使用使更改地址，范围或端点变得非常简单。例如，组织可能希望将其IP寻址方案从一个范围更改为另一个范围。DHCP服务器配置有新信息，该信息将传播到新端点。同样，如果升级并更换了网络设备，则不需要网络配置。

3. DHCP如何工作的

DHCP协议采用UDP作为传输协议，DHCP客户端发送请求消息到DHCP服务器的68号端口，DHCP服务器回应应答消息给DHCP客户端的67号端口。

只有跟DHCP客户端在同一个网段的DHCP服务器才能收到DHCP客户端广播的DHCP DISCOVER报文。当DHCP客户端与DHCP服务器不在同一个网段时，必须部署DHCP中继来转发DHCP客户端和DHCP服务器之间的DHCP报文。在DHCP客户端看来，DHCP中继就像DHCP服务器；在DHCP服务器看来，DHCP中继就像DHCP客户端。

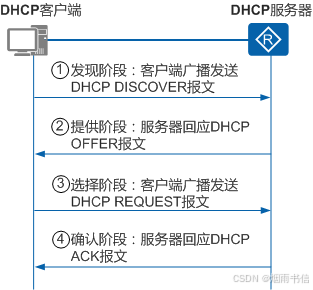

无中继场景时DHCP客户端首次接入网络的工作原理

 第一步：发现阶段

首次接入网络的DHCP客户端不知道DHCP服务器的IP地址，为了学习到DHCP服务器的IP地址，DHCP客户端以广播方式发送DHCP DISCOVER报文（目的IP地址为255.255.255.255）给同一网段内的所有设备（包括DHCP服务器或中继）。DHCP DISCOVER报文中携带了客户端的MAC地址（flags字段）等信息。

第二步：提供阶段

与DHCP客户端位于同一网段的DHCP服务器都会接收到DHCP DISCOVER报文，DHCP服务器选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端。

 第三步：选择阶段

如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一般只接收第一个收到的DHCP OFFER报文，然后以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符（即Option50，填充了接收的DHCP OFFER报文中yiaddr字段的IP地址）。

DHCP客户端广播发送DHCP REQUEST报文通知所有的DHCP服务器，它将选择某个DHCP服务器提供的IP地址，其他DHCP服务器可以重新将曾经分配给客户端的IP地址分配给其他客户端。

 第四步：确认阶段

当DHCP服务器收到DHCP客户端发送的DHCP REQUEST报文后，DHCP服务器回应DHCP ACK报文，表示DHCP REQUEST报文中请求的IP地址（Option50填充的）分配给客户端使用。

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址，如果在指定时间内没有收到回应，表示客户端可以使用此地址。如果收到了回应，说明有其他终端使用了此地址，客户端会向服务器发送DHCP DECLINE报文，并重新向服务器请求IP地址，同时，服务器会将此地址列为冲突地址。当服务器没有空闲地址可分配时，再选择冲突地址进行分配，尽量减少分配出去的地址冲突。

当DHCP服务器收到DHCP客户端发送的DHCP REQUEST报文后，如果DHCP服务器由于某些原因（例如协商出错或者由于发送REQUEST过慢导致服务器已经把此地址分配给其他客户端）无法分配DHCP REQUEST报文中Option50填充的IP地址，则发送DHCP NAK报文作为应答，通知DHCP客户端无法分配此IP地址。DHCP客户端需要重新发送DHCP DISCOVER报文来申请新的IP地址。

DHCP客户端重用曾经使用过的地址的工作原理

 第一步：选择阶段

客户端广播发送包含前一次分配的IP地址的DHCP REQUEST报文，报文中的Option50（请求的IP地址选项）字段填入曾经使用过的IP地址。

第二步：确认阶段

DHCP服务器收到DHCP REQUEST报文后，根据DHCP REQUEST报文中携带的MAC地址来查找有没有相应的租约记录，如果有则返回DHCP ACK报文，通知DHCP客户端可以继续使用这个IP地址。否则，保持沉默，等待客户端重新发送DHCP DISCOVER报文请求新的IP地址。

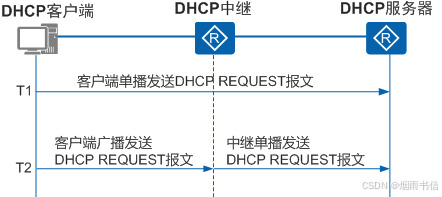

DHCP客户端更新租期的工作原理

1. 当租期达到50%（T1）时，DHCP客户端会自动以单播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功（即租期从0开始计算）；如果收到DHCP NAK报文，则重新发送DHCP DISCOVER报文请求新的IP地址。
2. 当租期达到87.5%（T2）时，如果仍未收到DHCP服务器的应答，DHCP客户端会自动以广播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功（即租期从0开始计算）；如果收到DHCP NAK报文，则重新发送DHCP DISCOVER报文请求新的IP地址。
3. 如果租期时间到时都没有收到服务器的回应，客户端停止使用此IP地址，重新发送DHCP DISCOVER报文请求新的IP地址。

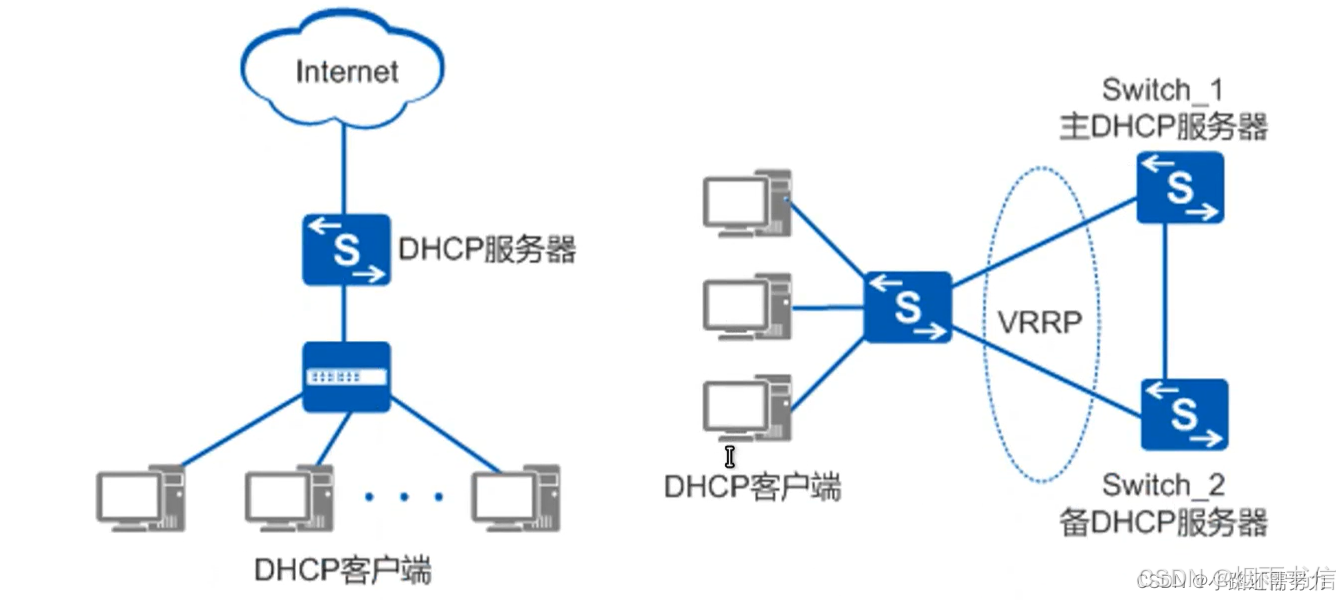

 4.DHCP使用场景



 5.DHCP配置小实验

 5.1 一台DHCP的情况

1. 网络拓扑





1. 在路由中设置DHCP

[Huawei]interface Ethernet 0/0/0[Huawei-Ethernet0/0/0]ip add 192.168.1.1 24[Huawei]dhcp enable[Huawei-Ethernet0/0/0]dhcp select interface

1. 设置PC通过DHCP来获取IP地址
2. 测试，通过ipconfig命令查看ip地址，如果有IP则说明正常
3. 可以通过抓包来分析获取ip的过程

5.2 多台DHCP的情况

 可以使用两台路由充当两台DHCP服务器，按照上面的配置完成。测试获取IP的过程。
