转战物联网·基础篇11-物联网架构与互联网及普通硬件项目的本质差异及重点概述

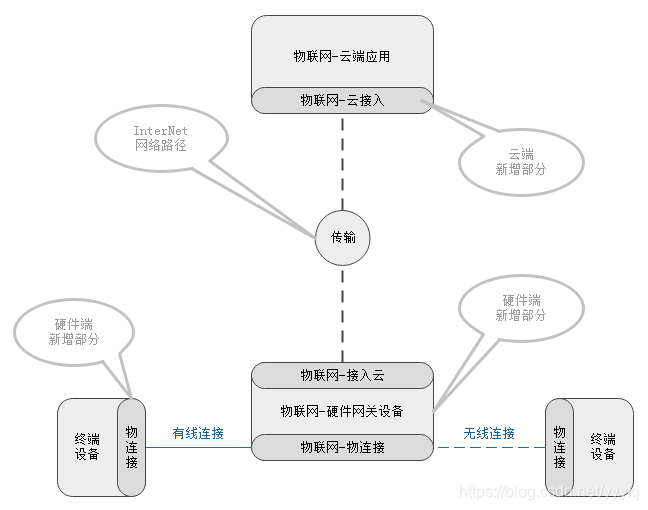

  物联网的整体架构上，包括互联网和硬件端两部分，硬件端又分单机直接接入云端和硬件先组网之后再接入云端两种。在实际应用中，大部分是硬件先组网再接入云端的结构。通俗理解物联网，可以认为就是相关的硬件设备连接到一起，又连接上互联网应用，组成一个新的应用项目。看一下下面的示意图：

  从上图我们可以看出，云端部分在原有的互联网应用基础上增加了“云接入”部分，这部分是专门处理硬件设备接入到云端服务器的。当设备与云端服务建立正常的连接之后，需要识别各种协议及数据的处理保存，这些工作都由云接入完成的。但处理完保存后，余下的数据提供API及统计分析、业务逻辑、移动端交互等都与互联网基本无异，只是处理的数据内容有些差别而已。可以充分发挥云计算的能力完善后期功能的发掘。

  在硬件端，多数情况是要增加一个设备（直接入云端的也要在原有的设备中增加一个联网模组），那就是网关控制器。

  首先，网关要将所有终端设备通过自己连接起来，组成一个硬件设备本地的交互网络。所以网关控制器的一个总要功能板块就是“物连接”，与终端设备（也就是自己的子设备）进行数据指令（信令）交互，处理分发来自“接入云”功能板块的信令，收集处理子设备的信令发送给“接入云”功能板块。

  其次，所有需要参与组网的终端设备，与普通硬件设备相比，需要嵌入一个功能板块“物连接”，负责与网关进行信令交互。通信方式有无线和有线两种物理连接方式的不同，使用的协议也各有差别，根据自己的适用场景需要认真分析选择。

  然后，所有的子设备数据都汇聚到了网关控制器这里，网关控制器要根据项目需要，及配置数据的定义，有选择的上报到云端。那么网关控制器就要具备一个“接入云”功能板块，负责将数据上报到云端。并负责接收云端下发的信令。“接入云”就是与云端的“云接入”建立网络连接进行远程通信的功能板块，是硬件设备与云端进行信令交互的关键出入口。

  中间的传输，是电信运营商的基础设施，这个通常我们是不能介入的。后面我们会更具体的分析物连接、接入云及云接入的重点。

   本节完，待续…
