1.关于Haproxy
一、HAProxy简介

（1）HAProxy 是一款提供高可用性、负载均衡以及基于TCP（第四层）和HTTP（第七层）应用的代理软件，支持虚拟主机，它是免费、快速并且可靠的一种解决方案。 HAProxy特别适用于那些负载特大的web站点，这些站点通常又需要会话保持或七层处理。HAProxy运行在时下的硬件上，完全可以支持数以万计的并发连接。并且它的运行模式使得它可以很简单安全的整合进您当前的架构中，同时可以保护你的web服务器不被暴露到网络上。
（2）HAProxy 实现了一种事件驱动、单一进程模型，此模型支持非常大的并发连接数。多进程或多线程模型受内存限制、系统调度器限制以及无处不在的锁限制，很少能处理数千并发连接。事件驱动模型因为在有更好的资源和时间管理的用户端(User-Space) 实现所有这些任务，所以没有这些问题。此模型的弊端是，在多核系统上，这些程序通常扩展性较差。这就是为什么他们必须进行优化以使每个CPU时间片(Cycle)做更多的工作。
（3）HAProxy 支持连接拒绝 : 因为维护一个连接的打开的开销是很低的，有时我们很需要限制攻击蠕虫（attack bots），也就是说限制它们的连接打开从而限制它们的危害。这个已经为一个陷于小型DDoS攻击的网站开发了而且已经拯救
了很多站点，这个优点也是其它负载均衡器没有的。
（4）HAProxy 支持全透明代理（已具备硬件防火墙的典型特点）: 可以用客户端IP地址或者任何其他地址来连接后端服务器. 这个特性仅在Linux 2.4/2.6内核打了cttproxy补丁后才可以使用. 这个特性也使得为某特殊服务器处理部分流量同时又不修改服务器的地址成为可能。
性能
（1）单进程、事件驱动模型显著降低了上下文切换的开销及内存占用。
（2）0(1)事件检查器(event checker)允许其在高并发连接中对任何连接的任何事件实现即时探测。
（3）在任何可用的情况下，单缓冲(single buffering)机制能以不复制任何数据的方式完成读写操作，这会节约大量的CPU时钟周期及内存带宽；
（4）借助于Linux 2.6 (>= 2.6.27.19)上的splice()系统调用，HAProxy可以实现零复制转发(Zero-copy forwarding)，在Linux 3.5及以上的OS中还可以实现零复制启动(zero-starting)；
（5）内存分配器在固定大小的内存池中可实现即时内存分配，这能够显著减少创建一个会话的时长；
（6）树型存储：侧重于使用作者多年前开发的弹性二叉树，实现了以O(log(N))的低开销来保持计时器命令、保持运行队列命令及管理轮询及最少连接队列；
（7）优化的HTTP首部分析：优化的首部分析功能避免了在HTTP首部分析过程中重读任何内存区域；
（8）精心地降低了昂贵的系统调用，大部分工作都在用户空间完成，如时间读取、缓冲聚合及文件描述符的启用和禁用等；
所有的这些细微之处的优化实现了在中等规模负载之上依然有着相当低的CPU负载，甚至于在非常高的负载场景中，5%的用户空间占用率和95%的系统空间占用率也是非常普遍的现象，这意味着HAProxy进程消耗比系统空间消耗低20倍以上。因此，对OS进行性能调优是非常重要的。即使用户空间的占用率提高一倍，其CPU占用率也仅为10%，这也解释了为何7层处理对性能影响有限这一现象。由此，在高端系统上HAProxy的7层性能可轻易超过硬件负载均衡设备。
在生产环境中，在7层处理上使用HAProxy作为昂贵的高端硬件负载均衡设备故障故障时的紧急解决方案也时长可见。硬件负载均衡设备在“报文”级别处理请求，这在支持跨报文请求(request across multiple packets)有着较高的难度，并且它们不缓冲任何数据，因此有着较长的响应时间。对应地，软件负载均衡设备使用TCP缓冲，可建立极长的请求，且有着较大的响应时间。

二. 四层和七层负载均衡的区别

(1)四层：
通过分析IP层及TCP/UDP层的流量实现的基于"IP+端口"的负载均衡。
(2)七层：
可以根据内容，再配合负载均衡算法来选择后端服务器，不但可以根据"ip+端口"方式进行负载分流，还可以根据网站的URL，访问域名，浏览器类别，语言等决定负载均衡的策略。七层负载均衡模式下，负载均衡与客户端及后端的服务器会分别建立一次TCP连接，而在四层负载均衡模式下(DR)，仅建立一次TCP连接；七层负载均衡对负载均衡设备的要求更高，处理能力也低于四层负载均衡。

在这里插入图片描述

`1.Haproxy实现负载均衡`

在haproxy节点上

 [root@server1 ~]# ls   # 先获取软件包
haproxy-1.7.3.tar.gz
[root@server1 ~]# yum install rpm-build -y
[root@server1 ~]# rpmbuild -tb haproxy-1.7.3.tar.gz
[root@server1 ~]# rpm -ivh /root/rpmbuild/RPMS/x86_64/haproxy-1.7.3-1.x86_64.rpm

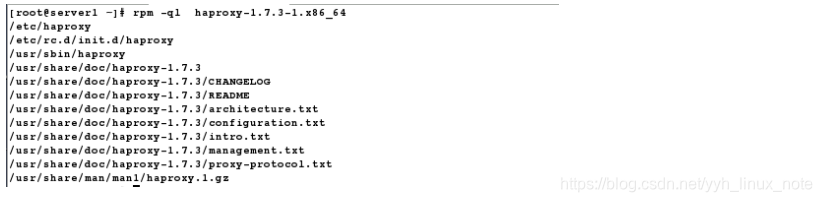

[root@server1 ~]# rpm -ql  haproxy-1.7.3-1.x86_64  # 查看haproxy的所有配置文件

在这里插入图片描述

[root@server1 ~]# tar zxf haproxy-1.7.3.tar.gz
[root@server1 ~]# cd haproxy-1.7.3
[root@server1 haproxy-1.7.3]# cd examples/
[root@server1 examples]# cp content-sw-sample.cfg  /etc/haproxy/haproxy.cfg  # 获取配置文件，拷贝生成的文件必须是/etc/haproxy/haproxy.cfg，这是其启动脚本规定的
[root@server1 examples]# cd /etc/haproxy/
[root@server1 haproxy]# vim haproxy.cfg   # 配置haproxy
frontend  main
    bind            *:80
 default_backend             webserver

backend webserver
    balance     roundrobin
    server      web1 172.25.78.2:80 check
    server      web2 172.25.78.3:80 check

[root@server1 haproxy]# groupadd -g 200 haproxy  # 因为配置文件已经默认了haproxy的gid和uid为200，所以我们要建立haproxy用户的gid和uid为200
[root@server1 haproxy]# useradd -u 200 -g 200 -M haproxy
[root@server1 haproxy]# /etc/init.d/haproxy start

在后端服务器（server2和server3）上

[root@server2 ~]# yum install -y httpd[
root@server2 ~]# vim /var/www/html/index.html
Server2
[root@server2 ~]# /etc/init.d/httpd start
[root@server3 ~]# yum install -y httpd
[root@server3 ~]# vim /var/www/html/index.html
Server3
[root@server3 ~]# /etc/init.d/httpd start

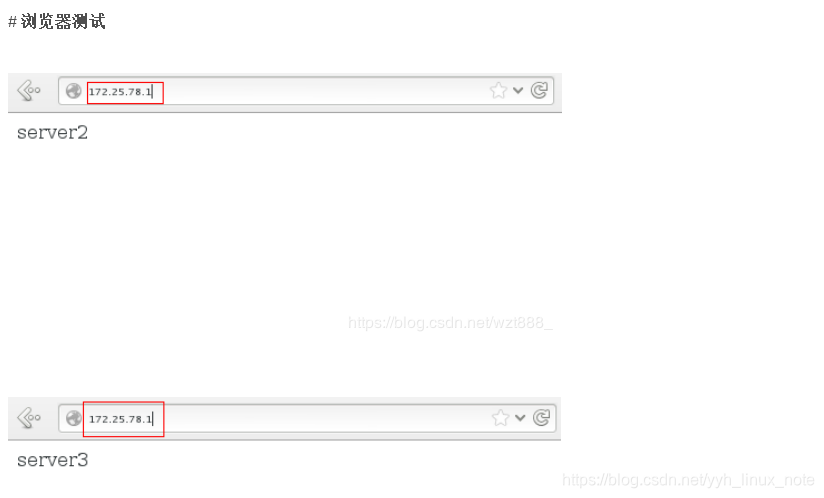

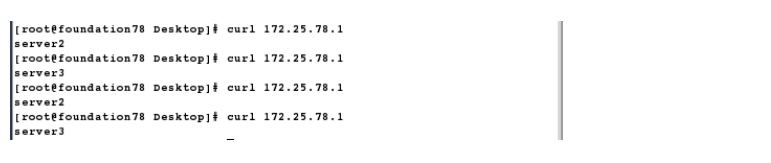

测试：
在这里插入图片描述

在这里插入图片描述 2.开启haproxy日志

[root@server1 ~]# vim /etc/rsyslog.conf
13 $ModLoad imudp# 加载模块
14 $UDPServerRun 514# 指定监听端口

63 local0.*                                                /var/log/haproxy
[root@server1 ~]# /etc/init.d/rsyslog restart
[root@server1 ~]# vim /etc/rsyslog.conf
[root@server1 ~]# vim /etc/haproxy/haproxy.cfg

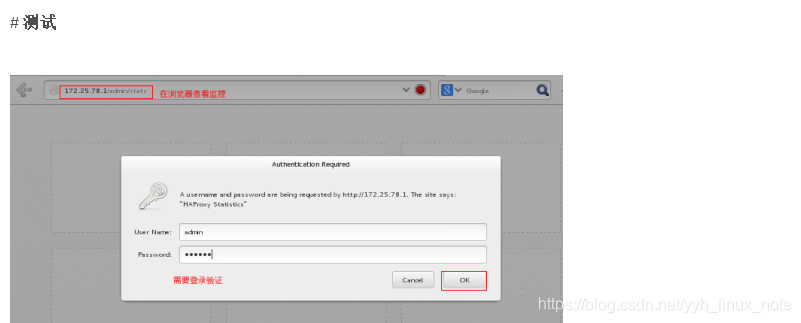

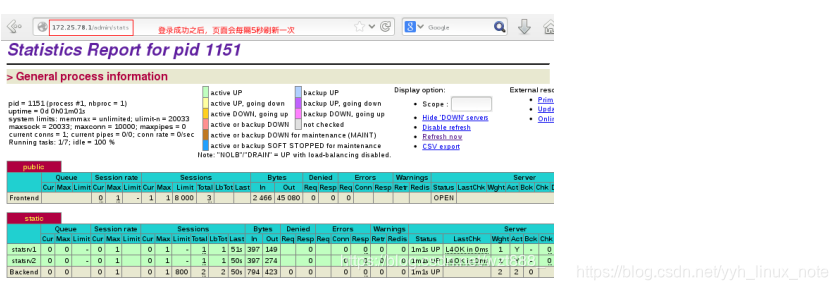

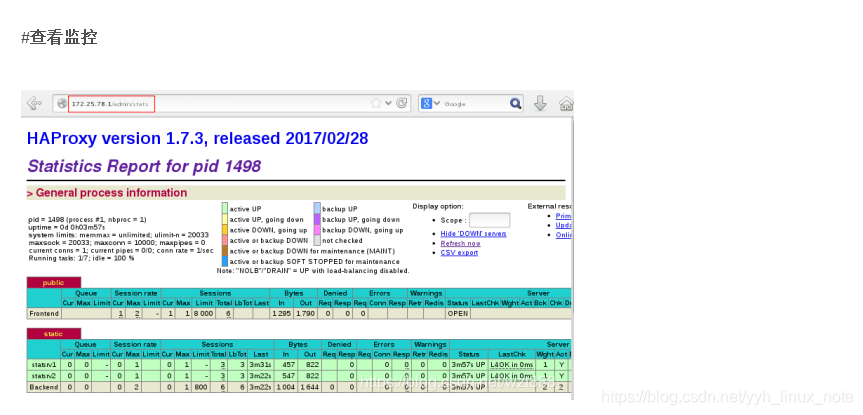

27         stats auth      admin:westos   # 查看监控时需要登录
28         stats refresh   5s               # 监控页面每隔5秒刷新一次
[root@server1 ~]# /etc/init.d/haproxy restart

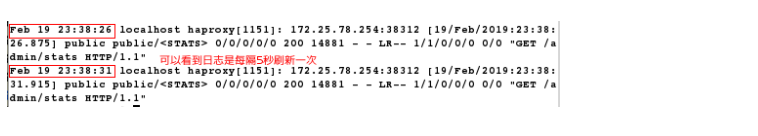

[root@server1 ~]# cat  /var/log/haproxy

在这里插入图片描述

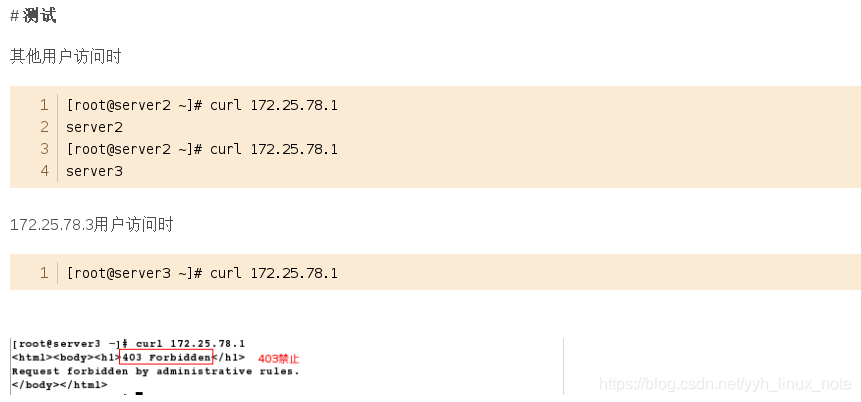

3.访问控制（增加黑名单功能）

[root@server1 ~]# vim /etc/haproxy/haproxy.cfg
40         acl blacklist src 172.25.78.254  # 设定黑名单
41         http-request if blacklist   # 当黑名单用户访问我时,禁止
[root@server1 ~]# /etc/init.d/haproxy restart

在这里插入图片描述 4.重定向

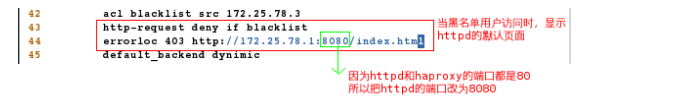

[root@server1 ~]# vim /etc/haproxy/haproxy.cfg
43         http-request deny if blacklist
44         errorloc 403 http://172.25.78.1:8080/index.html    # 定义错误页面重定向

在这里插入图片描述

[root@server1 ~]# /etc/init.d/haproxy restart
[root@server1 ~]# yum install -y httpd
[root@server1 ~]# vim /etc/httpd/conf/httpd.conf
136 Listen 8080   # 修改端口

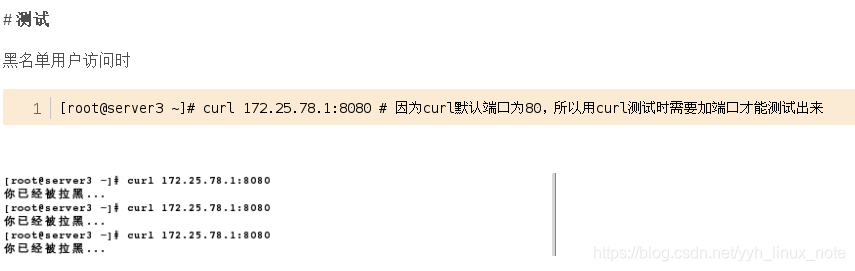

[root@server1 ~]# vim /var/www/html/index.html  # 编写默认页面
你已经被拉黑...
[root@server1 ~]# /etc/init.d/httpd start

在这里插入图片描述

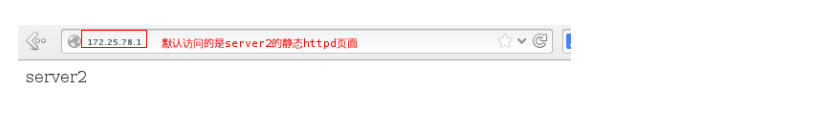

`5.动静分离(默认访问的是静态)`

在Haproxy节点上

vim /etc/haproxy/haproxy.cfg



stats uri               /admin/stats 访问的目录
    stats auth              admin:westos 用户和密码
    stats refresh           5s           间隔5秒自动刷新

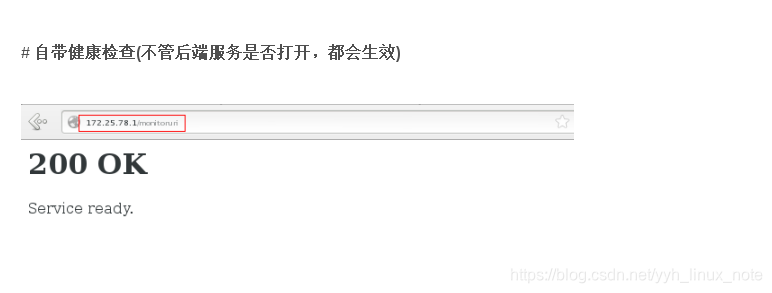

    monitor-uri             /monitoruri

use_backend  dynamic if { path_end .php }  如果访问的是以.php结尾的文件时，会去访问动态
default_backend             static


backend dynamic
    balance     roundrobin
    server      web1 172.25.78.2:80 check
backend static
    balance     roundrobin
    server      web2 172.25.78.3:80 check

/etc/init.d/haproxy restart

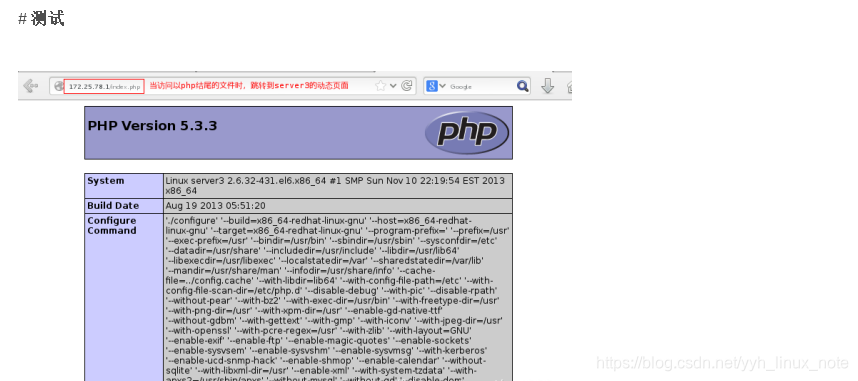

设定server3为动态的

[root@server3 ~]# yum install -y php  # 动态页面序需要php
[root@server3 ~]# vim /var/www/html/index.php
<?php
phpinfo()
?>

在这里插入图片描述

`6. 读写分离`

Server2写
Server3读

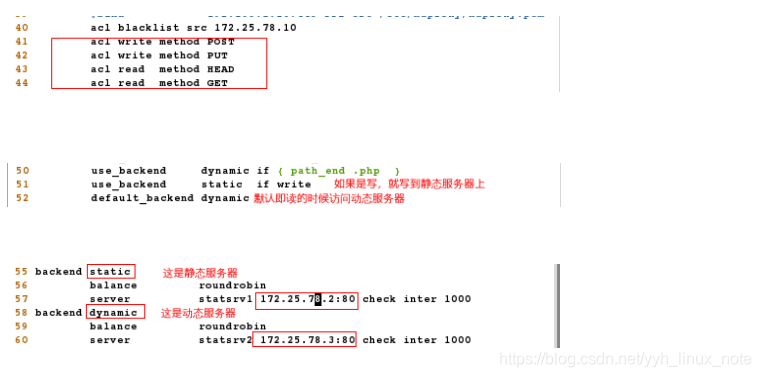

[root@server1 ~]# vim /etc/haproxy/haproxy.cfg
        # 添加访问控制，即读和写的模式
         acl write method POST
         acl write method PUT
         acl read  method HEAD
         acl read  method GET
         use_backend     dynamic if { path_end .php  }
         use_backend     static  if write
         default_backend dynamic
 backend static
         balance         roundrobin
         server          statsrv1 172.25.78.2:80 check inter 1000
 backend dynamic
         balance         roundrobin
         server          statsrv2 172.25.78.3:80 check inter 1000

在这里插入图片描述 [root@server1 ~]# /etc/init.d/haproxy restart

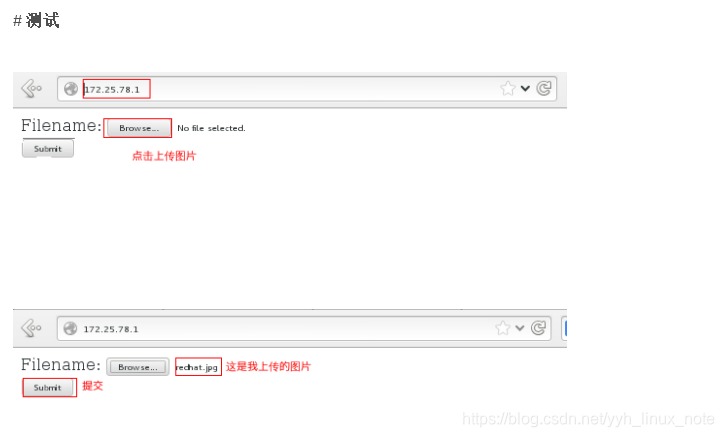

配置后端服务器（我们在服务器上编写脚本来测试一下）

[root@server2 ~]# cd /var/www/html/

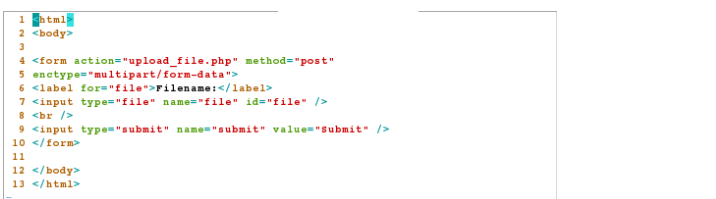

[root@server2 html]# vim index.php

在这里插入图片描述

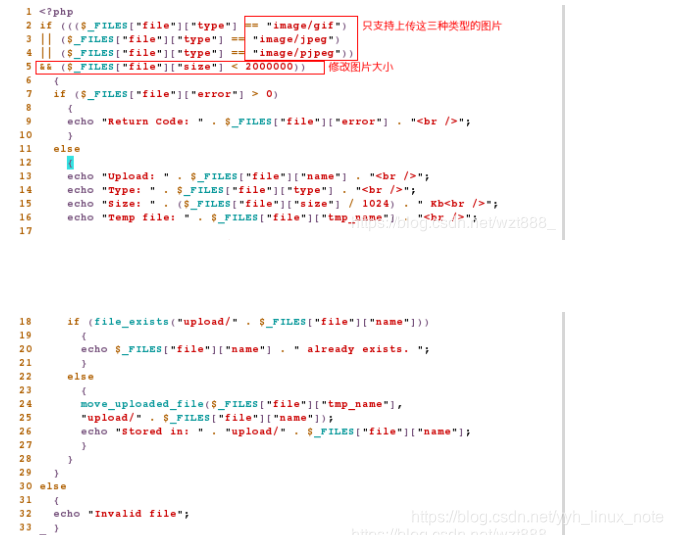

[root@server2 html]# vim upload_file.php

在这里插入图片描述

[root@server2 html]# chmod 644 index.php upload_file.php
[root@server2 html]# yum install -y php  # 用来解析图片
[root@server2 html]# mkdir upload   # 建立目录，使上传的东西都保存在这个文件里
[root@server2 html]# chmod 777 upload

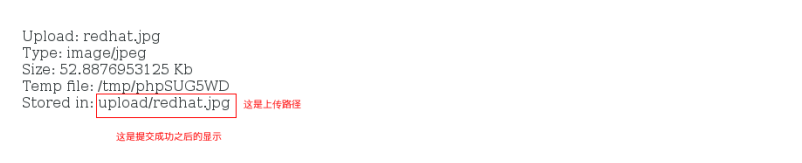

server3也做一样的操作在这里插入图片描述
