嵌入式linux应用开发完全手册(二)

本文介绍了ARM9架构中GPIO接口的基本概念及其硬件操作方法,并深入探讨了通过总线访问扩展外设如内存、NOR Flash的技术细节。此外,还讨论了存储控制器的工作原理及在嵌入式系统中的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

第二篇 ARM9 嵌入式系统基础实例篇

第五章 GPIO接口

5.1 GPIO硬件介绍

GPIO(General Purpose I/O Ports)意思为通用输入/输出端口,通俗的说,就是一些引脚,可以通过它们输出高低电平或者通过它们读入引脚的状态——是高电平还是低电平。

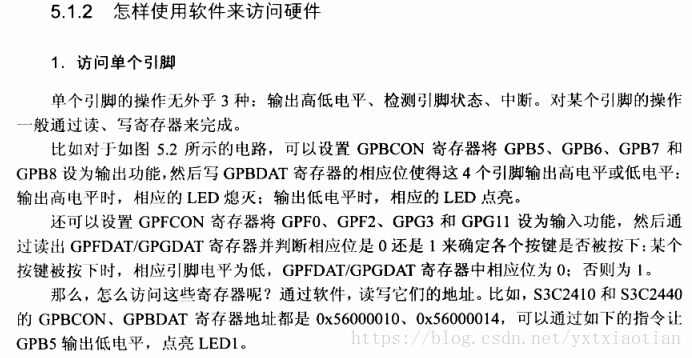

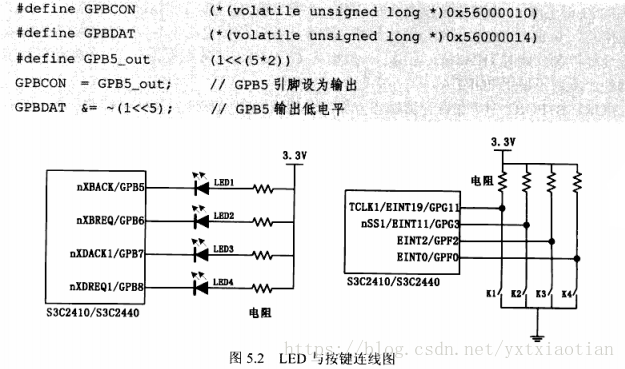

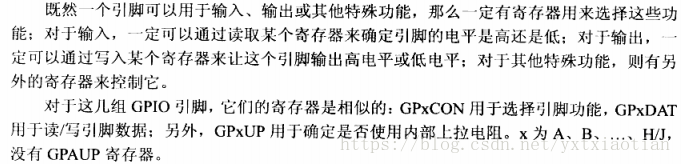

5.1.1 通过寄存器来操作GPIO引脚






注解:内存颗粒的逻辑bank理解



注解:

1. GPIO操作实例参考本书5.2节内容;

2. sjf2410.exe、sjf2440.exe 是windows烧写开发板的JTAG工具,嵌入式Linux下的工具名为Jflash-s3c2410、Jflash-s3c2440。

3.

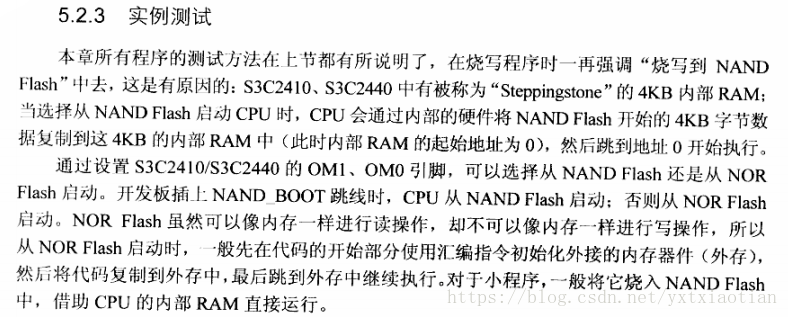

4. NAND Flash和 NOR Flash的区别

第六章 存储控制器

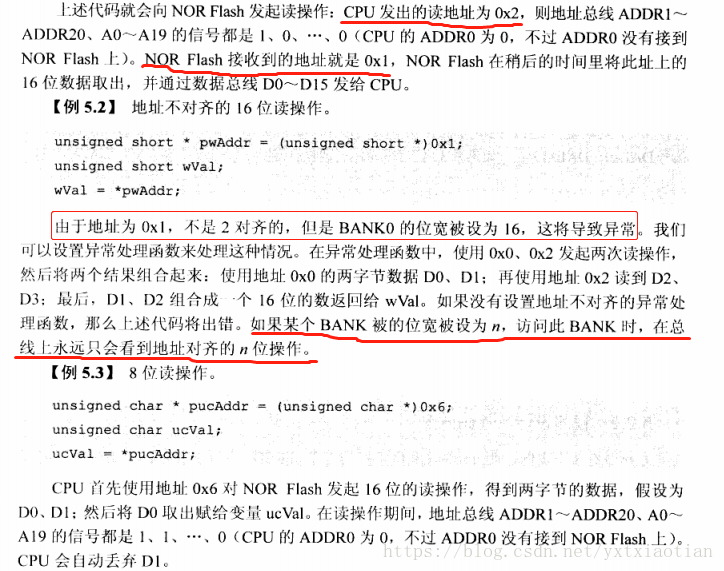

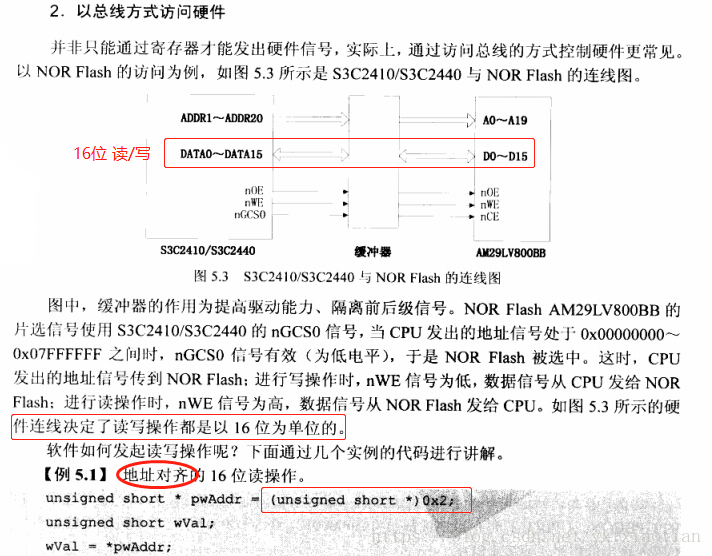

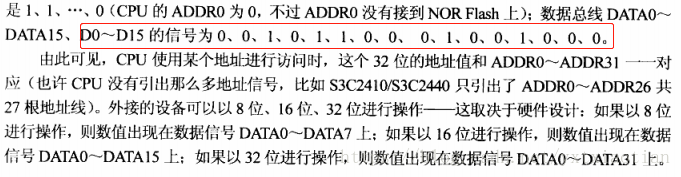

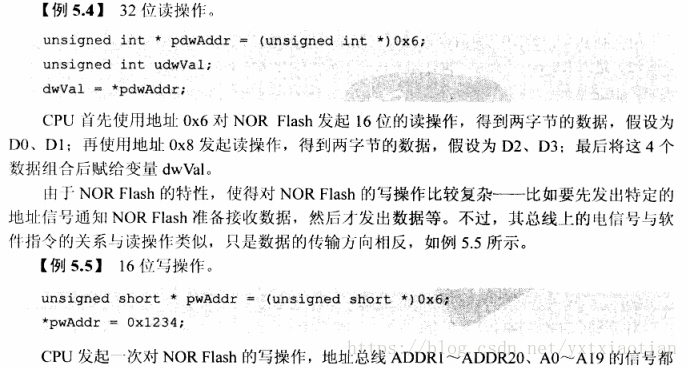

掌握如何通过总线形式访问扩展的外设,比如内存,NOR Flash, 网卡等。总线的使用方法是嵌入式底层开发的基础,了解它之后,再根据外设的具体特征,就可以驱动该外设了。

参见转载博文:(嵌入式)关于arm中的存储控制器

第六章 存储控制器

参见转载博文:S3C2440的内存管理单元MMU学习笔记









S3C2440的内存管理单元MMU学习笔记
