实验九可编程外围接口芯片8255（3）

优快云: https://blog.youkuaiyun.com/yxp189/column/info/39992

汇编语言-微机原理与接口技术-实验

注意：未经允许，请勿转载！

转载请标明出处~

适用课程：微机原理与接口技术（实验）

选用教材：微型计算机原理与接口技术-中国科学技术大学出版社

注意：8255芯片对应多个实验，请于???链接中查看~

一、实验目的

掌握数码管显示数字的原理

二、实验内容

动态显示编程在两个数码管上循环显示“0000-0099”。

三、编程提示

实验台上的七段数码管为共阴型，段码采用同相驱动，输入端加高电平,选中的数码管亮，位码加反相驱动器，位码输入端高电平选中

接线如下图： 8255的PA口接数码管的段码a~dp

8255的PC口接数码管的位码s0~s3

8255的片选接IO地址译码的Y1

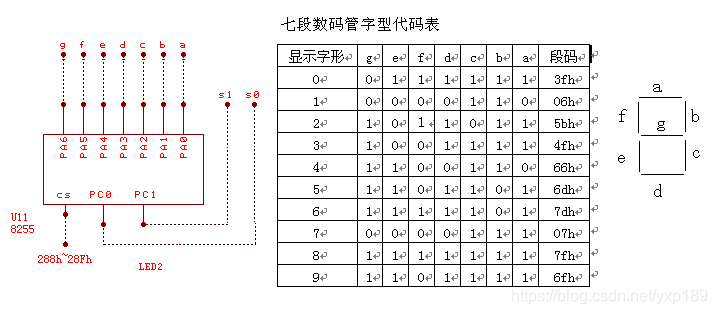

四、实验电路图

实验代码

;Author:YXP
;优快云:yxp189
;Email:yxp189@protonmail.com
;如有问题，欢迎和我联系~
;转载请标明出处~

        DATA  SEGMENT
      IOPORT  EQU       0D100H-280H
     IO8255A  EQU       IOPORT+28AH
     IO8255B  EQU       IOPORT+28BH
     IO8255C  EQU       IOPORT+288H
         LED  DB        3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
     BUFFER1  DB        0,0
          BZ  DW
        DATA  ENDS
        CODE  SEGMENT
              ASSUME    CS:CODE,DS:DATA
      START:  MOV       AX,DATA
              MOV       DS,AX
              MOV       DX,IO8255B  ;
              MOV       AL,80H
              OUT       DX,AL
              MOV       DI,OFFSET BUFFER1
;loop1:    mov cx,0300h
      LOOP1:  MOV       CX,0FFFH

      LOOP2:  MOV       BH,02
        LLL:  MOV       BYTE PTR BZ,BH
              PUSH      DI
              DEC       DI
              ADD       DI, BZ
              MOV       BL,[DI]
              POP       DI
              MOV       BH,0
              MOV       SI,OFFSET LED
              ADD       SI,BX
              MOV       AL,BYTE PTR [SI]
              MOV       DX,IO8255C
              OUT       DX,AL
              MOV       AL,BYTE PTR BZ
              MOV       DX,IO8255A
              OUT       DX,AL
              PUSH      CX
              MOV       CX,10000
      DELAY:  LOOP      DELAY
              POP       CX

              MOV       AL,00H
              OUT       DX,AL

              MOV       BH,BYTE PTR BZ
              SHR       BH,1
              JNZ       LLL
              LOOP      LOOP2
              MOV       AX,WORD PTR [DI]
              CMP       AH,09
              JNZ       SET
              CMP       AL,09
              JNZ       SET
              MOV       AX,0000
              MOV       [DI],AL
              MOV       [DI+1],AH
              JMP       LOOP1
        SET:  MOV       AH,01
              INT       16H
              JNE       EXIT
              MOV       AX,WORD PTR [DI]
              INC       AL
              AAA
              MOV       [DI],AL
              MOV       [DI+1],AH
              JMP       LOOP1
       EXIT:  MOV       DX,IO8255A
              MOV       AL,0
              OUT       DX,AL
              MOV       AH,4CH
              INT       21H
        CODE  ENDS
              END       START
