华为防火墙综合案例（IPSec、SSL、NAT、ACL、安全防护）

原创已于 2023-03-14 03:40:39 修改 · 5k 阅读

83 ·

CC 4.0 BY-SA版权

文章标签：

#华为 #ssl #安全 #网络

于 2023-03-14 03:17:11 首次发布

华为防火墙综合案例

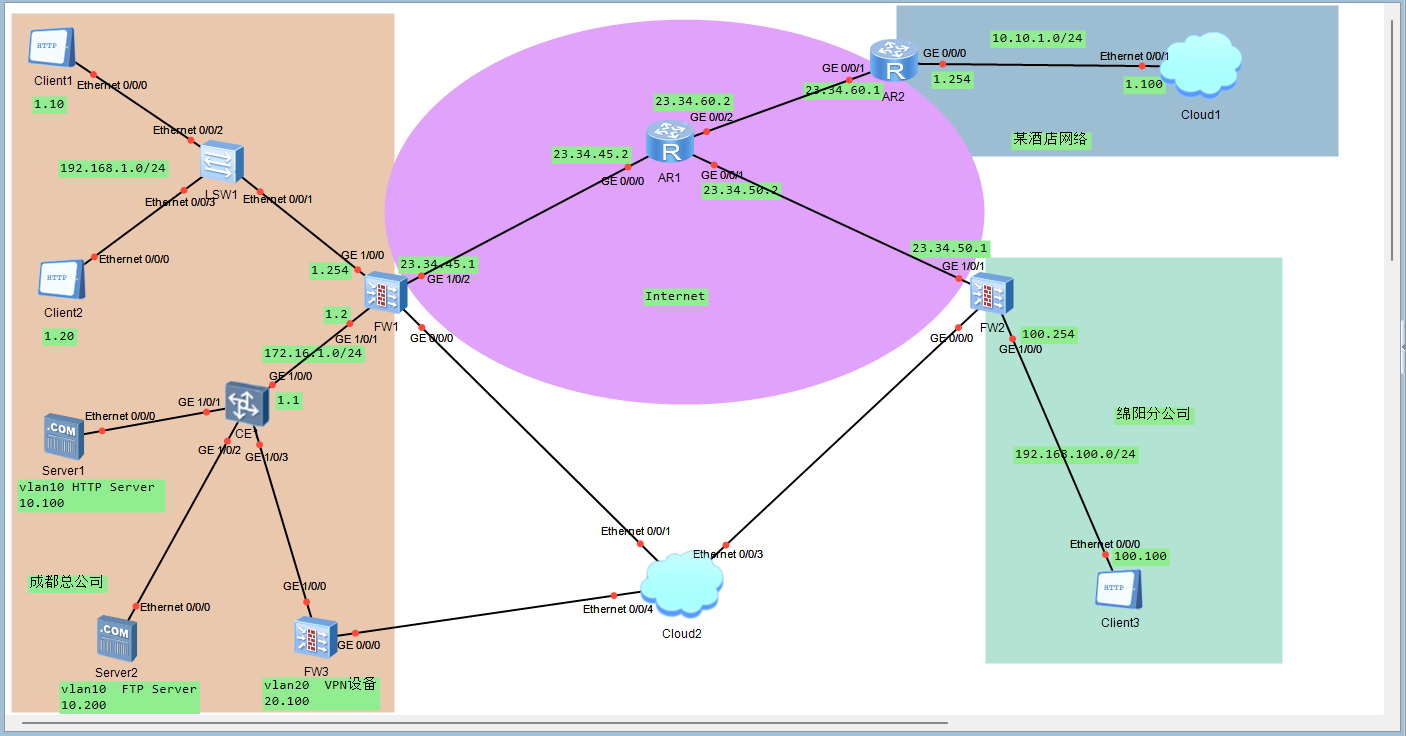

实验拓扑

实验要求

如图所示，总计四个网络（成都总公司、绵阳分公司、Internet、出差在外员工所处的某酒店网络）
IP地址已经规划完成
- 成都总公司CE1交换机为三层交换机连接了两个vlan，内网客户端直接通过二层交换机连接出口防火墙
- 绵阳分公司一个网络直接和出口防火墙连接
- Internet使用一台路由器进行模拟公网
- 酒店就一个网络直接连接出口路由器
上网需求
- 成都总公司所有主机（包括服务器）访问Internet在FW1上做SNAT
- 绵阳分公司主机访问Internet在FW2上做SNAT
- 酒店主机访问Internet在AR2上做SNAT
服务器发布需求
- 成都总公司server1的HTTP服务发布到公网使所有公网用户可以直接访问
VPN需求
- 成都总公司FW3作为VPN设备和绵阳分公司FW2防火墙设备建立IPSec隧道，使绵阳公司主机通过VPN访问到server2上的FTP服务
- 成都总公司FW3作为VPN设备创建SSL VPN，使出差在外的员工（酒店主机）可以接入从而访问到公司内部资源
攻击模拟
- 使用公网主机对成都总公司服务器发起ICMP Flood攻击，在FW1上配置防护，查看防护情况

实验步骤

1、防火墙web页面管理配置

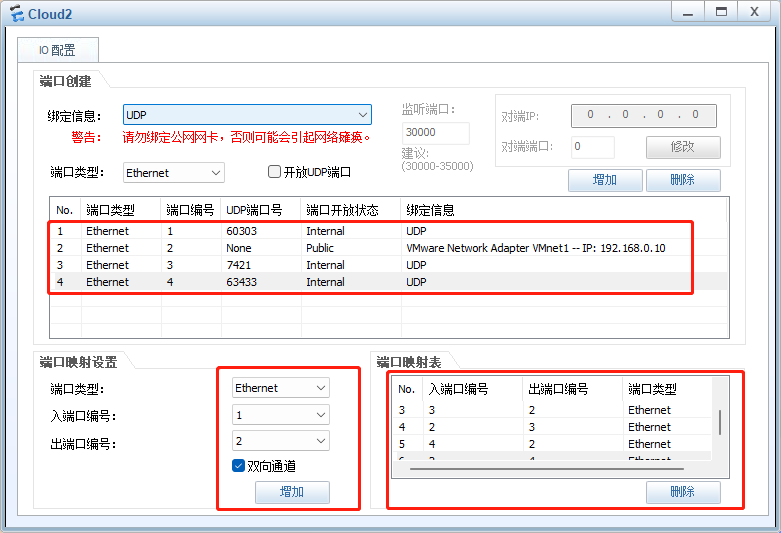

cloud2作为管理防火墙客户机，添加3个接口直接管理3台防火墙，防火墙默认管理接口G0/0/0口IP为192.168.0.1，需要修改其他两台防火墙管理IP

#FW1配置
Username:admin												#默认用户名
Password:Admin@123											#默认密码
The password needs to be changed. Change now? [Y/N]: y
Please enter old password:Admin@123 						#老密码
Please enter new password:p-0p-0p-0 						#新密码
Please confirm new password:p-0p-0p-0 						#确认新密码
<USG6000V1>sys
[USG6000V1]sysname chengduFW
[chengduFW]int g0/0/0
[chengduFW-GigabitEthernet0/0/0]service-manage all permit		#配置允许所有管理方式

#FW2配置
Username:admin												#默认用户名
Password:Admin@123											#默认密码
The password needs to be changed. Change now? [Y/N]: y		#同意修改密码
Please enter old password:Admin@123 						#老密码
Please enter new password:p-0p-0p-0 						#新密码
Please confirm new password:p-0p-0p-0 						#确认新密码
<USG6000V1>sys
[USG6000V1]sysname mianyangFW
[mianyangFW]int g0/0/0
[mianyangFW-GigabitEthernet0/0/0]ip add 192.168.0.2 24			#修改管理IP
[mianyangFW-GigabitEthernet0/0/0]service-manage all permit		#配置允许所有管理方式

#FW3配置
Username:admin												#默认用户名
Password:Admin@123											#默认密码
The password needs to be changed. Change now? [Y/N]: y		#同意修改密码
Please enter old password:Admin@123 						#老密码
Please enter new password:p-0p-0p-0 						#新密码
Please confirm new password:p-0p-0p-0 						#确认新密码
<USG6000V1>sys
[USG6000V1]sysname chengduVPN
[chengduVPN]int g0/0/0
[chengduVPN-GigabitEthernet0/0/0]ip add 192.168.0.3 24			#修改管理IP
[chengduVPN-GigabitEthernet0/0/0]service-manage all permit		#配置允许所有管理方式

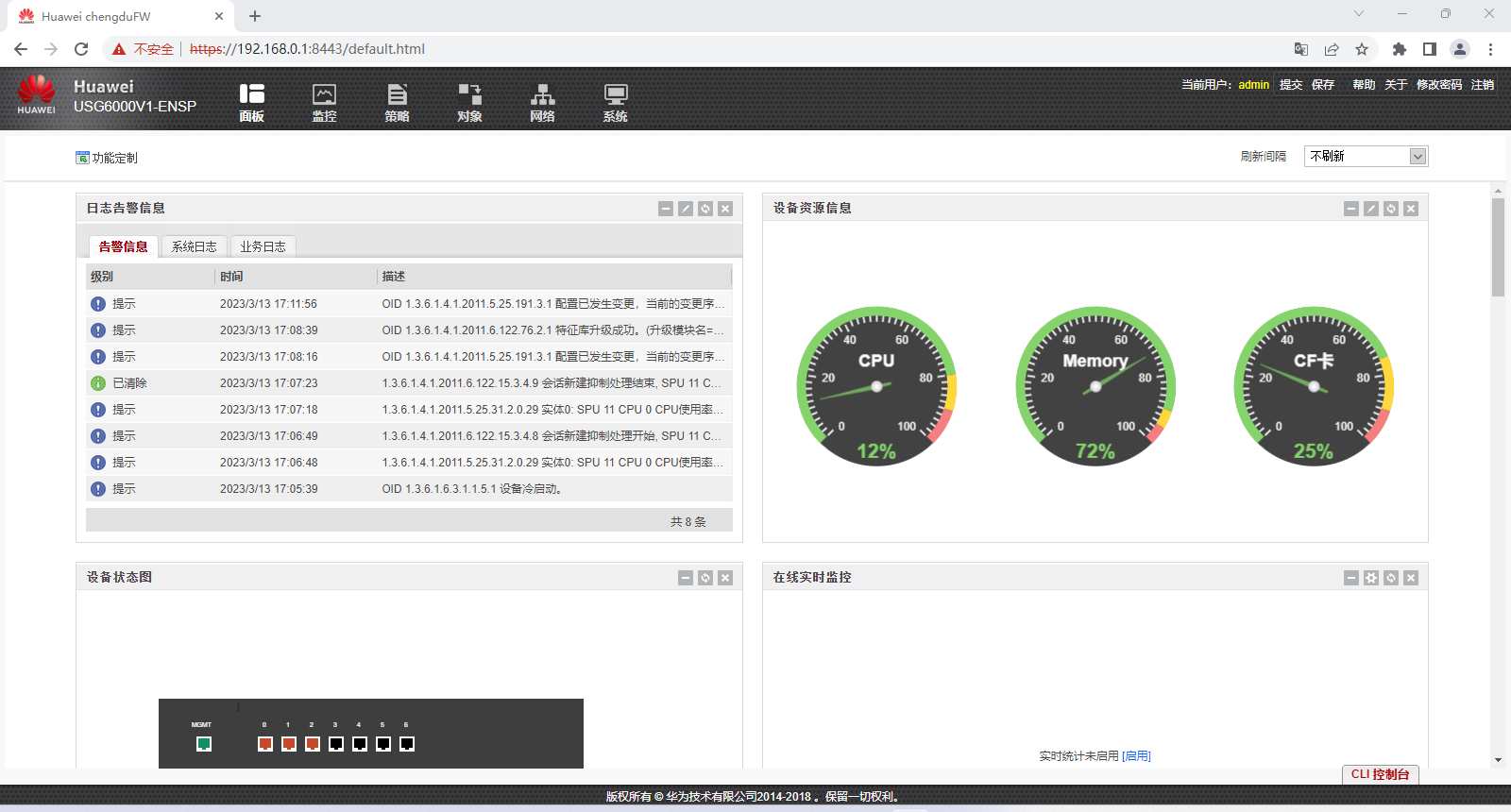

登录防火墙web页面

2、各接口IP地址配置

CE1交换机配置（创建vlan并配置三层交换）

[~HUAWEI]vlan batch 10 20
[*HUAWEI]interface Vlanif10
[*HUAWEI-Vlanif10]ip address 192.168.10.254 255.255.255.0
[*HUAWEI-Vlanif10]interface Vlanif20
[*HUAWEI-Vlanif20]ip address 192.168.20.254 255.255.255.0
[*HUAWEI-Vlanif20]interface GE1/0/0
[*HUAWEI-GE1/0/0]undo portswitch
[*HUAWEI-GE1/0/0]undo shutdown
[*HUAWEI-GE1/0/0]ip address 172.16.1.1 255.255.255.0
[*HUAWEI-GE1/0/0]interface GE1/0/1
[*HUAWEI-GE1/0/1]undo shutdown
[*HUAWEI-GE1/0/1]port default vlan 10
[*HUAWEI-GE1/0/1]interface GE1/0/2
[*HUAWEI-GE1/0/2]undo shutdown
[*HUAWEI-GE1/0/2]port default vlan 10
[*HUAWEI-GE1/0/2]interface GE1/0/3
[*HUAWEI-GE1/0/3]undo shutdown
[*HUAWEI-GE1/0/3]port default vlan 20
[*HUAWEI-GE1/0/3]commit

AR1配置（配置接口IP地址）

[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 23.34.45.2 255.255.255.0
[Huawei-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 23.34.50.2 255.255.255.0
[Huawei-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[Huawei-GigabitEthernet0/0/2]ip address 23.34.60.2 255.255.255.0

AR2配置（配置接口IP地址并在g0/0/0口上开启接口dhcp）

[Huawei]dhcp enable
[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 10.10.1.254 255.255.255.0
[Huawei-GigabitEthernet0/0/0]dhcp select interface
[Huawei-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 23.34.60.1 255.255.255.0

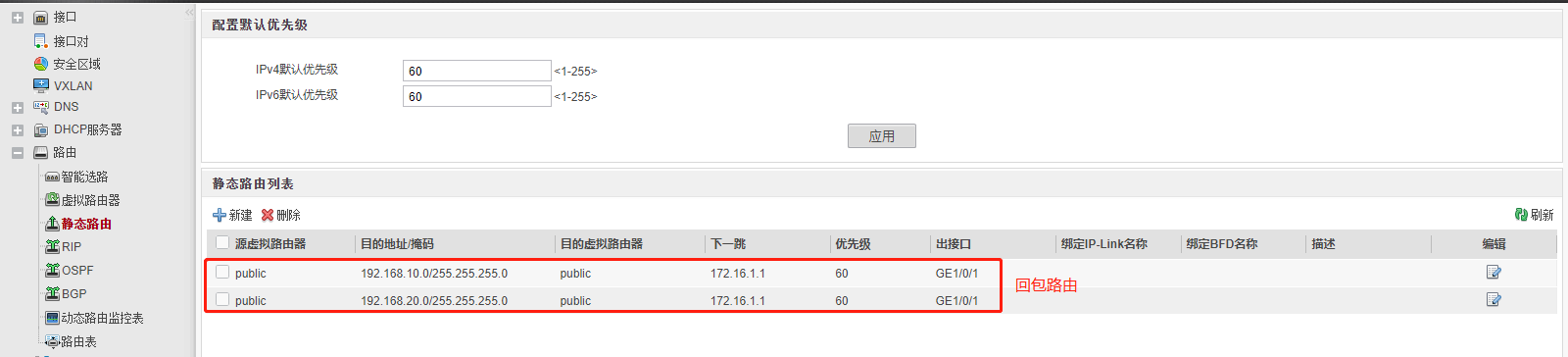

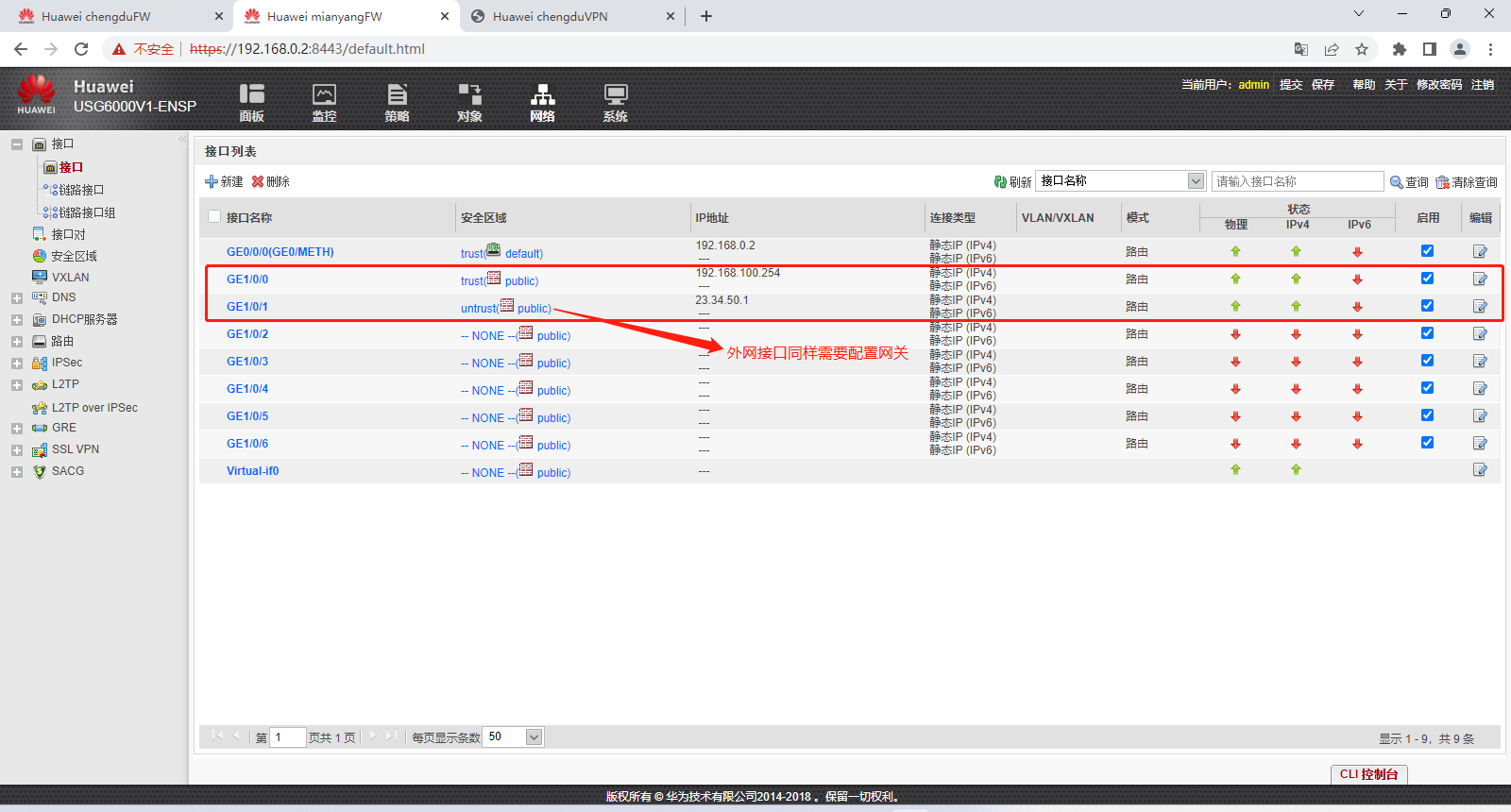

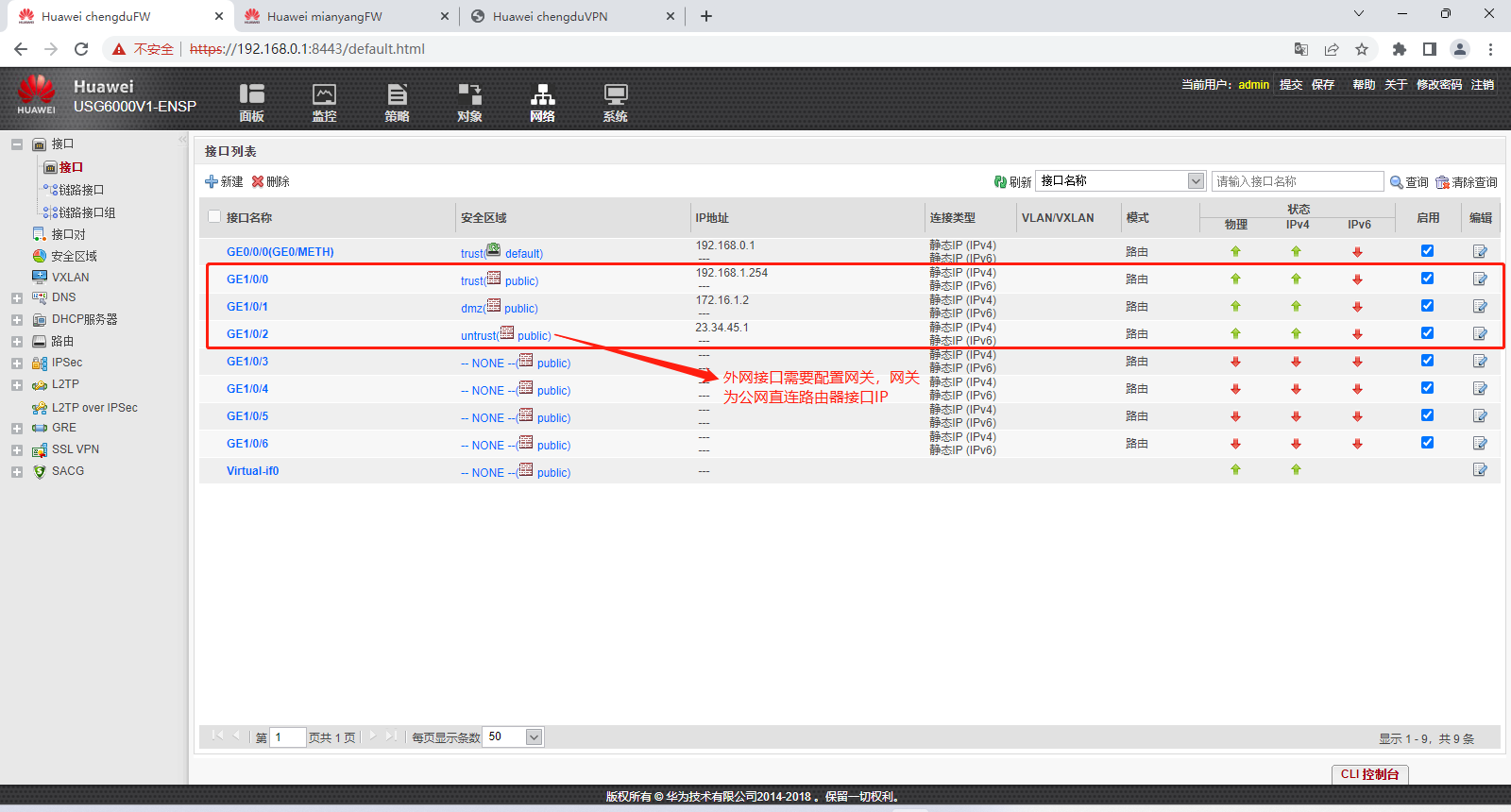

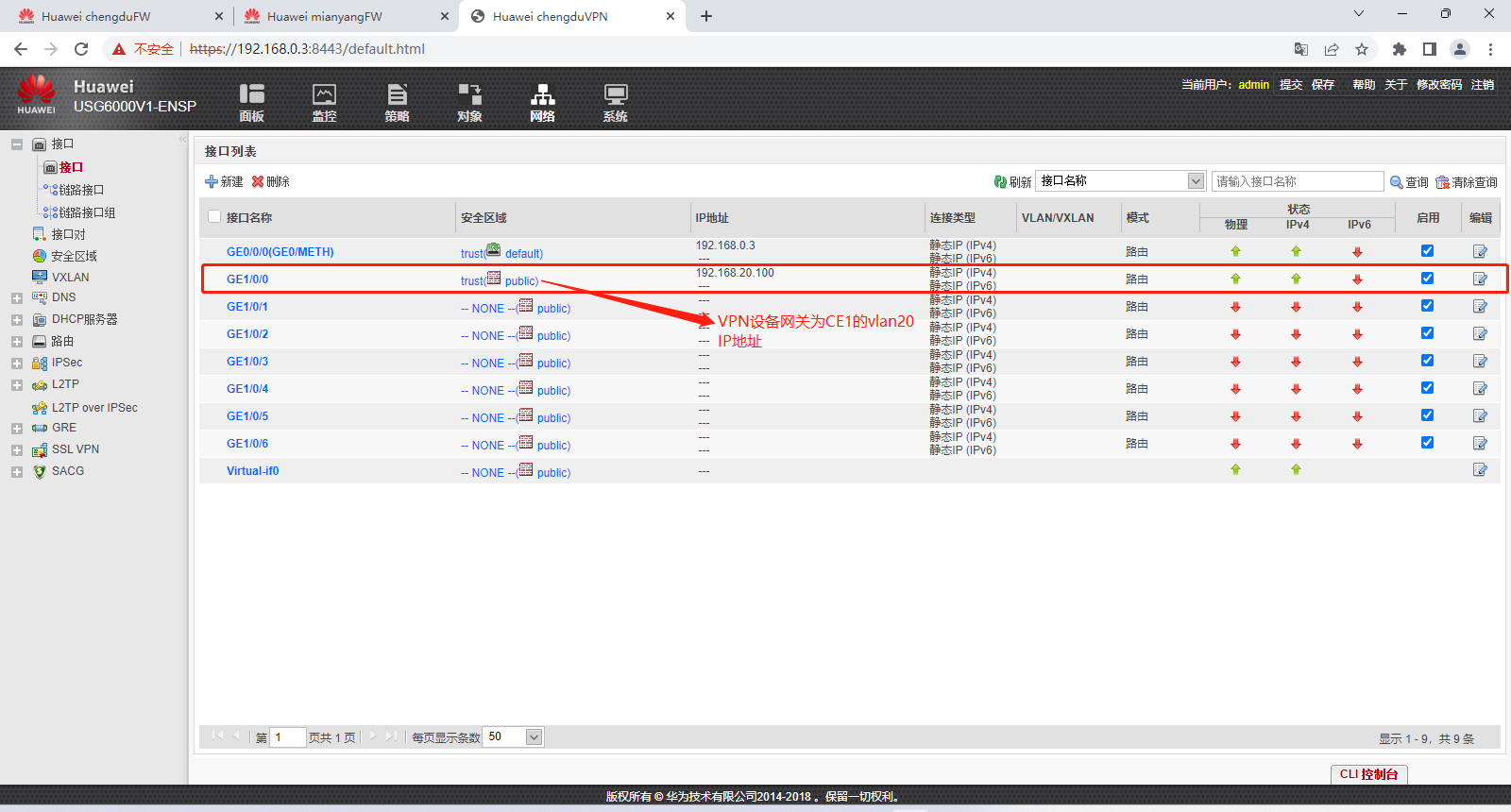

防火墙配置（接口IP及网关配置）

3、上网要求（SNAT）

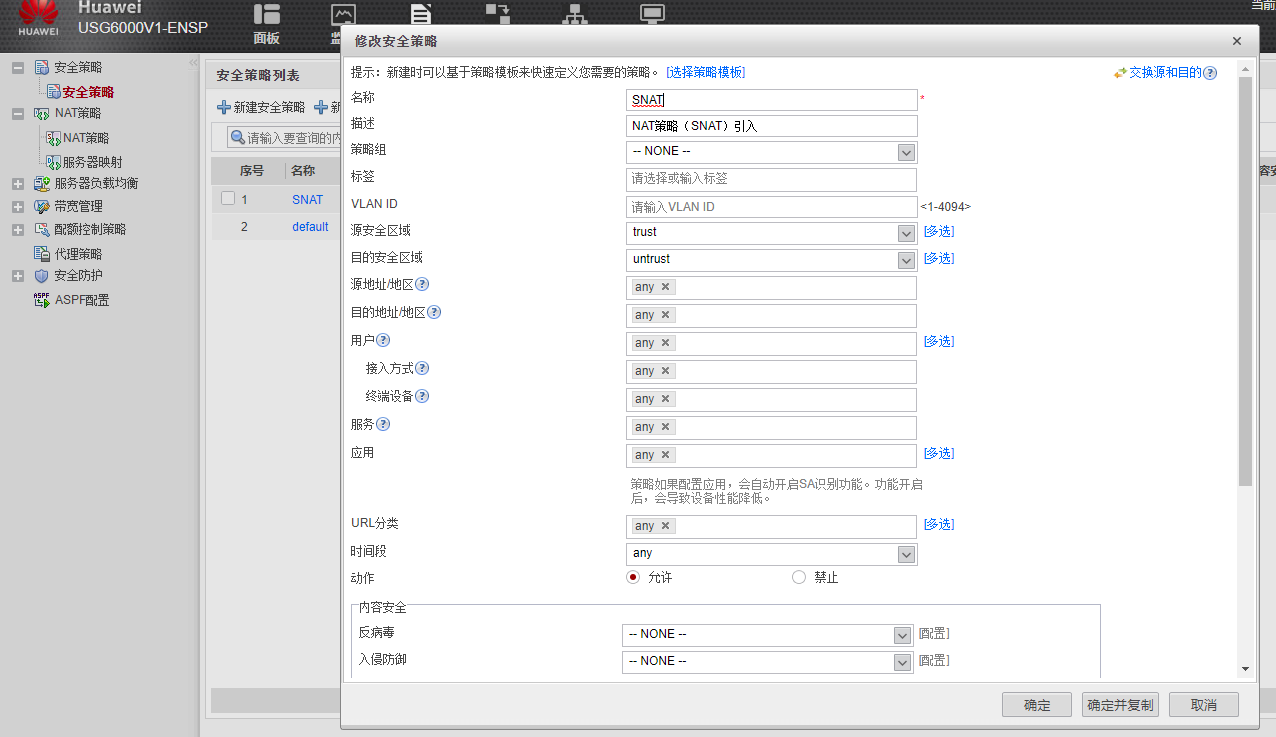

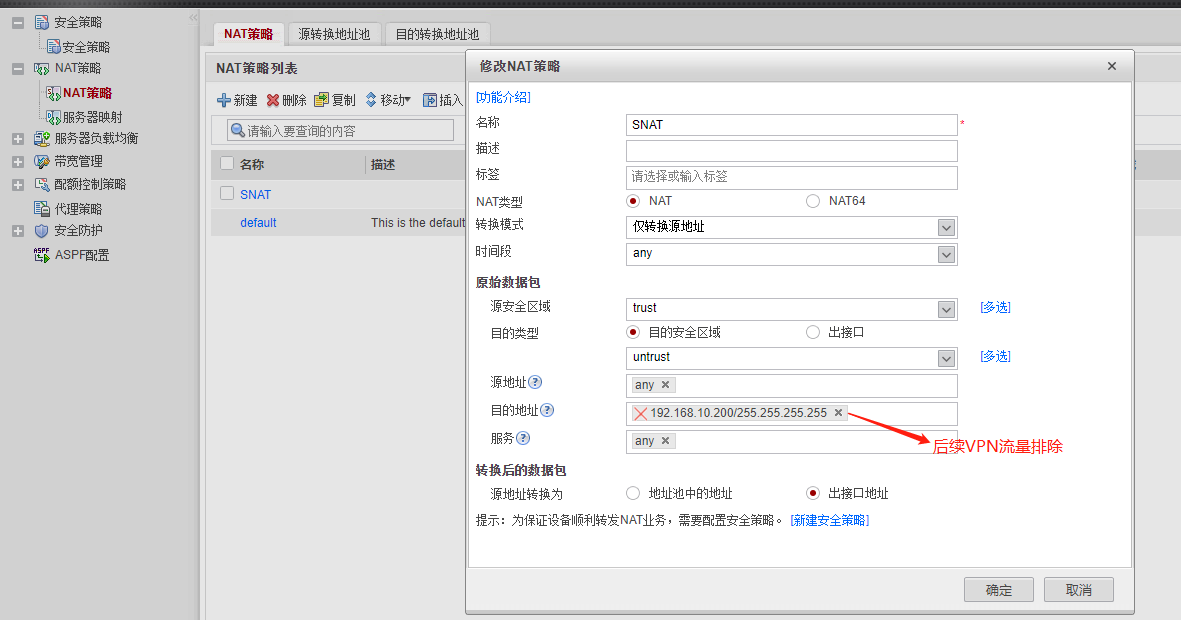

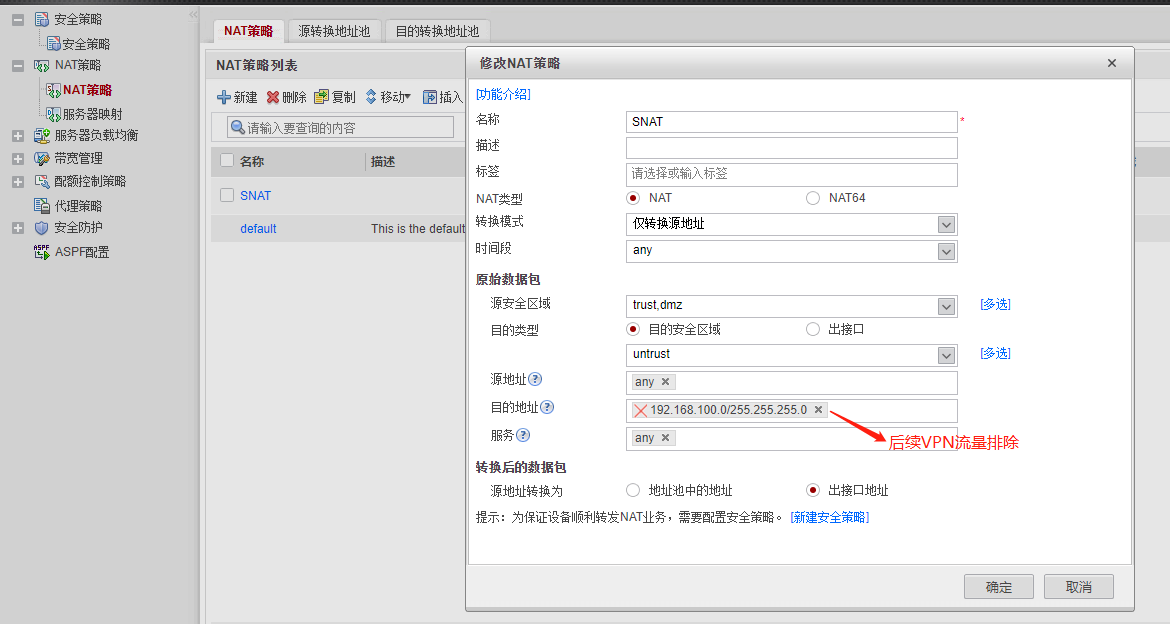

成都总公司上网

#CE1的出口路由
[~HUAWEI]ip route-static 0.0.0.0 0 172.16.1.2
[*HUAWEI]commit

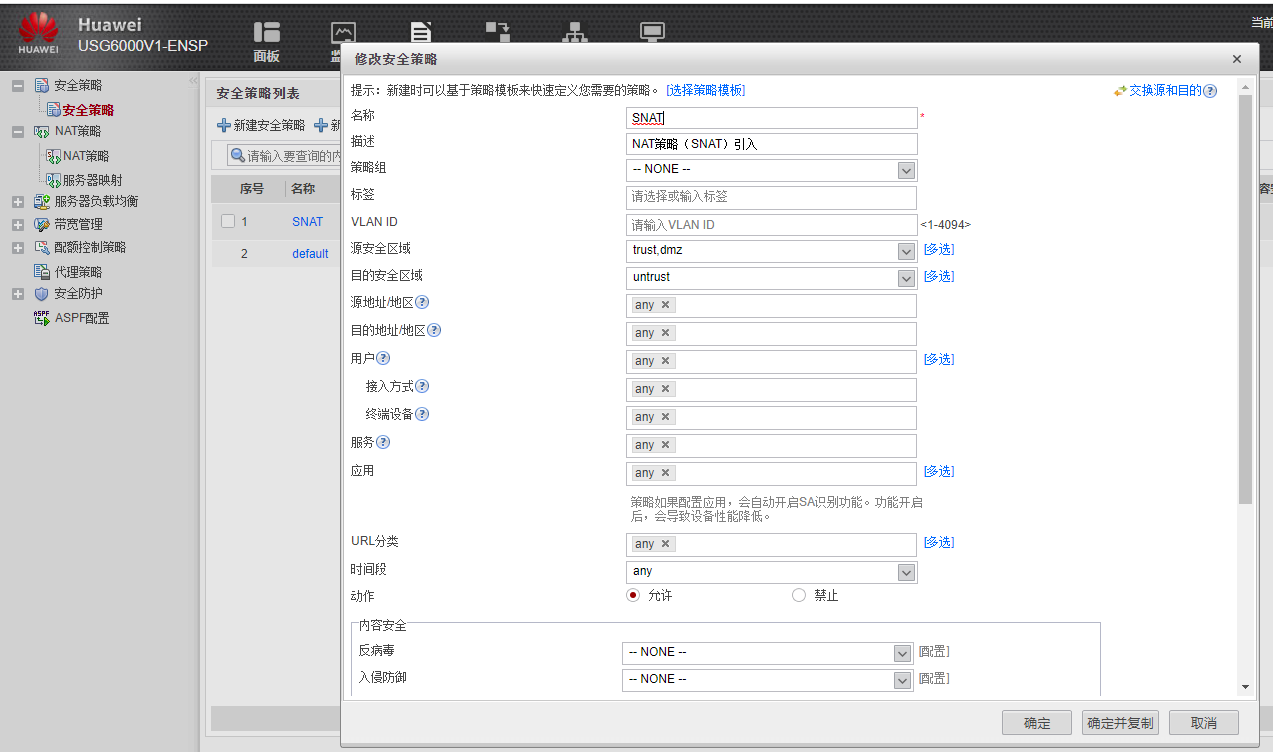

绵阳公司上网（SNAT）

酒店上网（SNAT）

#AR2配置
[Huawei]ip route-static 0.0.0.0 0 23.34.60.2
[Huawei]acl 2000
[Huawei-acl-basic-2000]rule permit
[Huawei-acl-basic-2000]int g0/0/1
[Huawei-GigabitEthernet0/0/1]nat outbound 2000

4、服务器发布需求

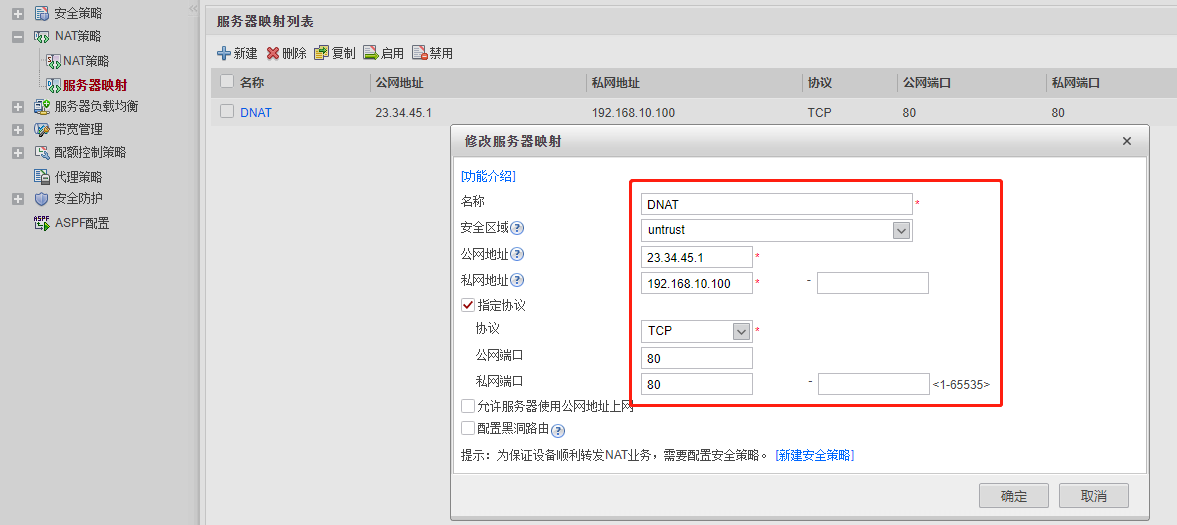

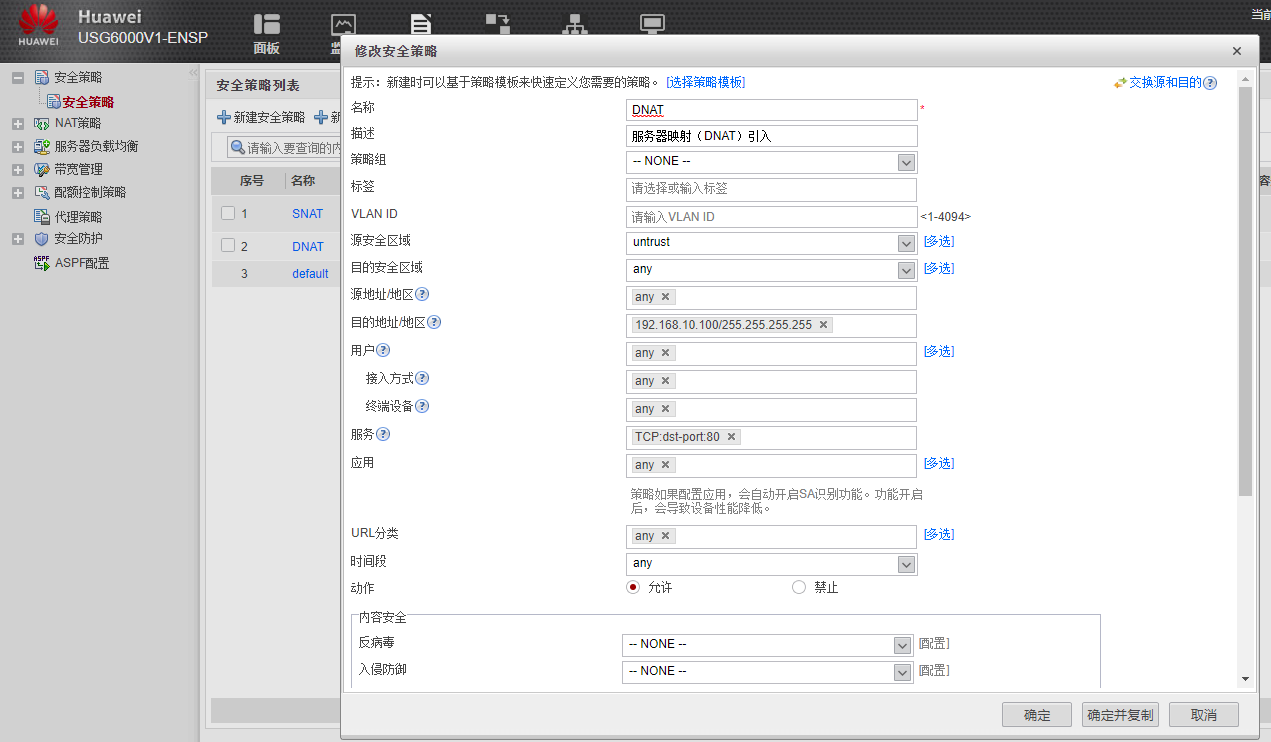

成都server1的http服务进行发布

5、IPSec VPN需求（FW3和FW2建立IPSec VPN隧道）

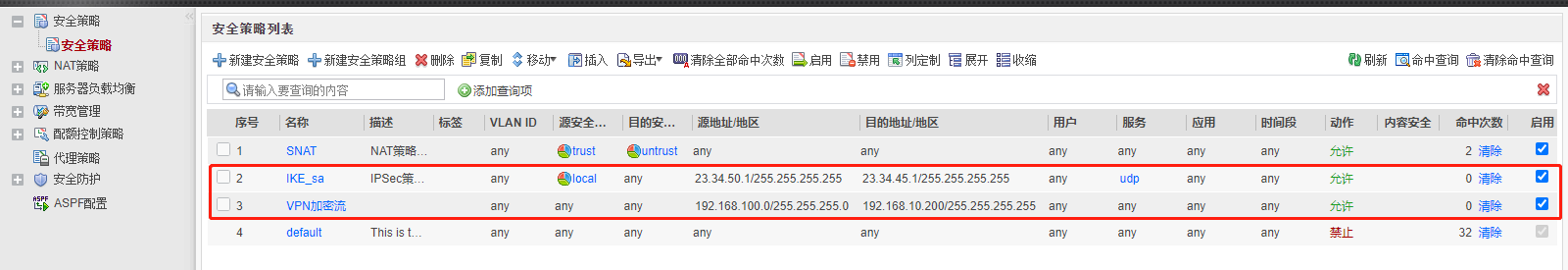

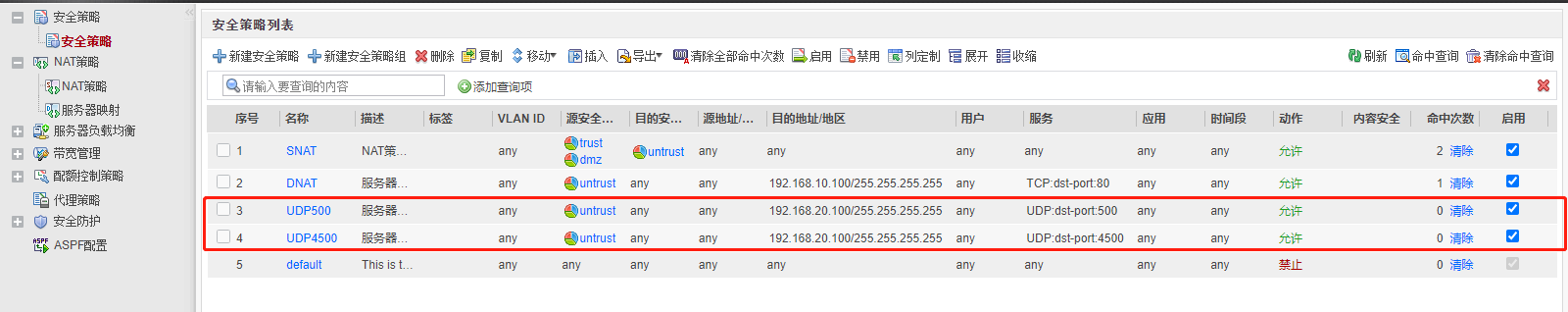

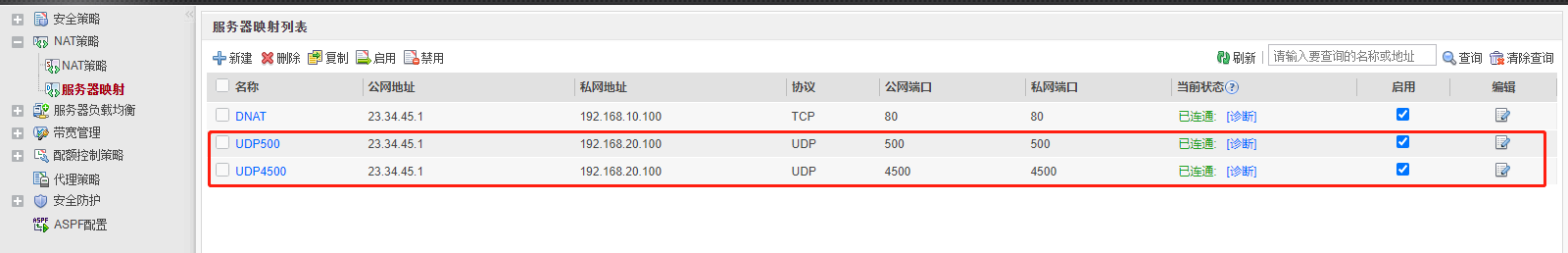

在FW1上映射UDP:500和UDP:4500（IKE sa使用的端口）

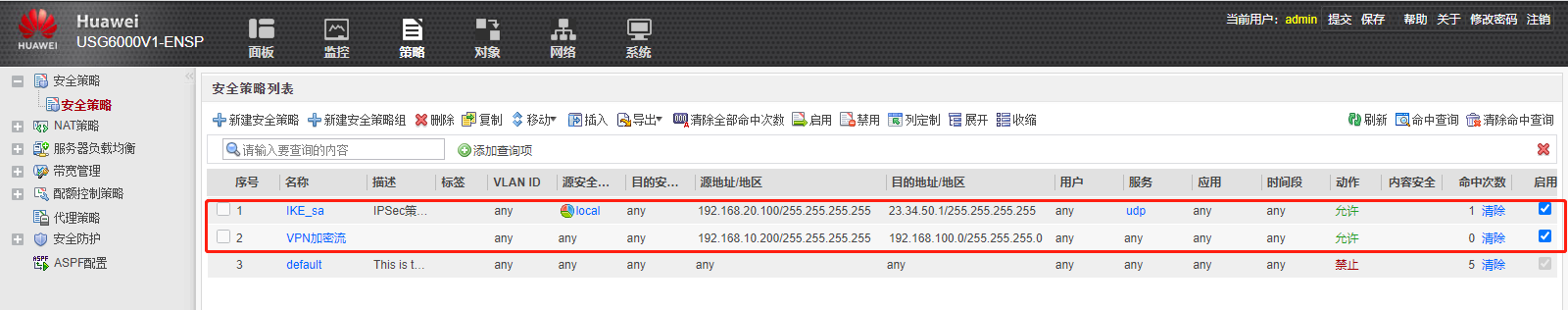

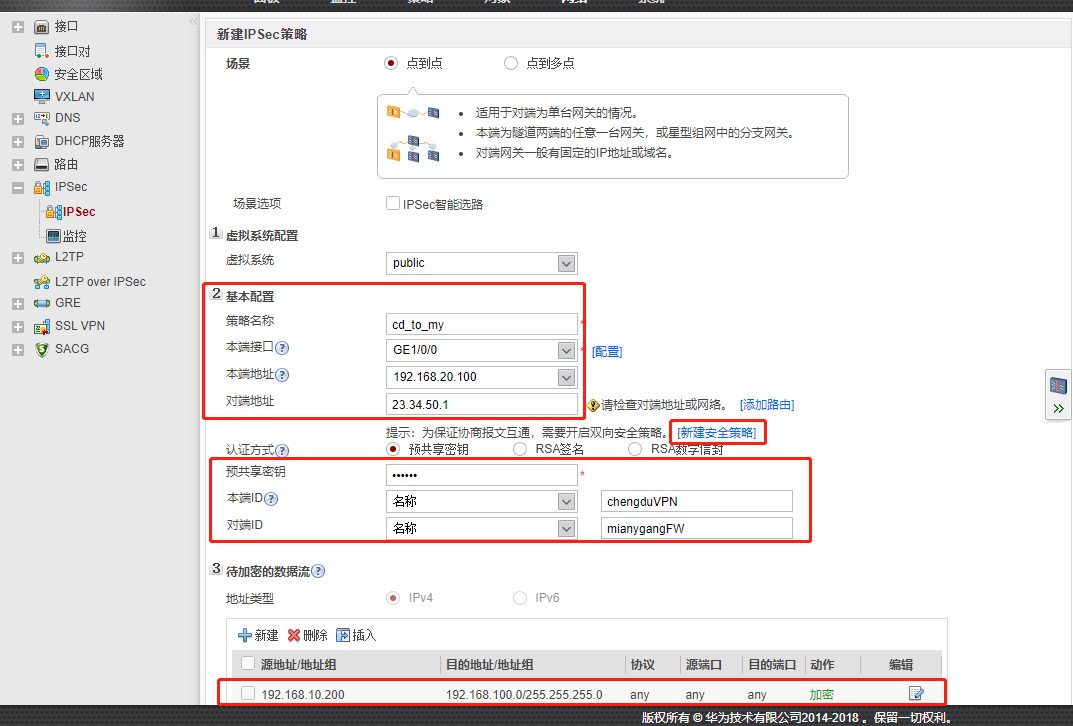

在FW3上新建IPSec策略

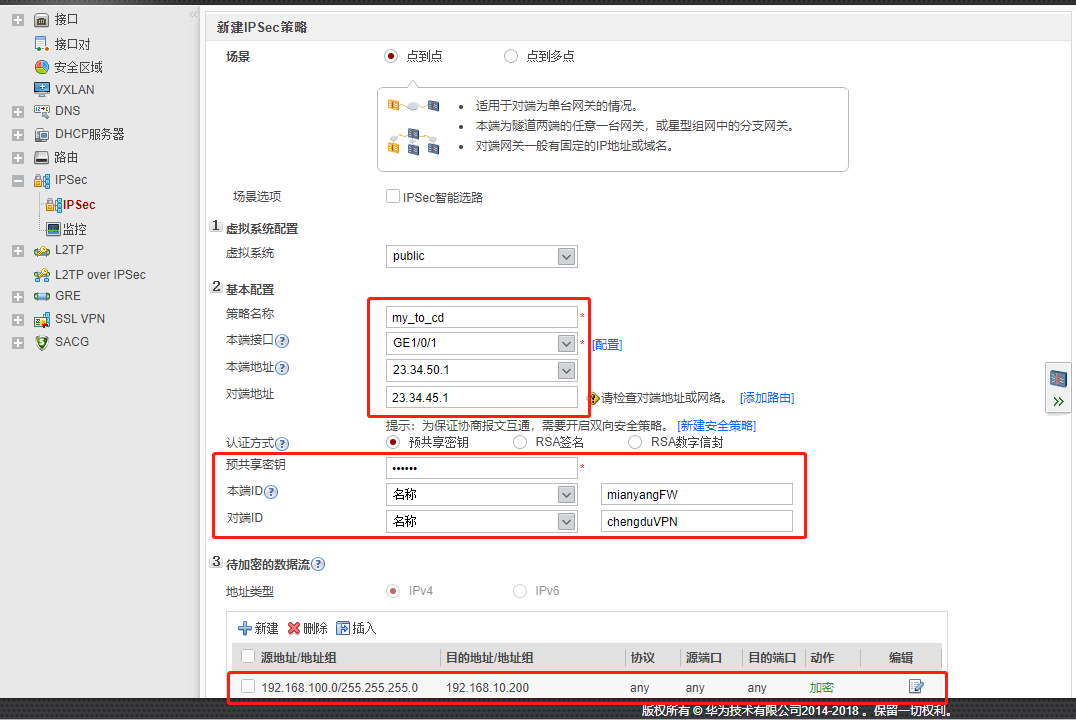

FW2上新建IPSec策略

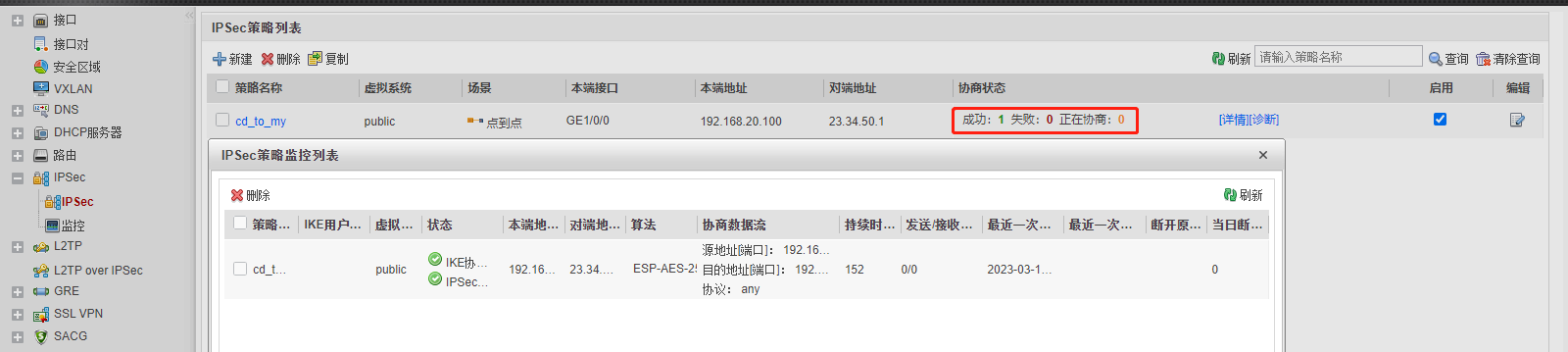

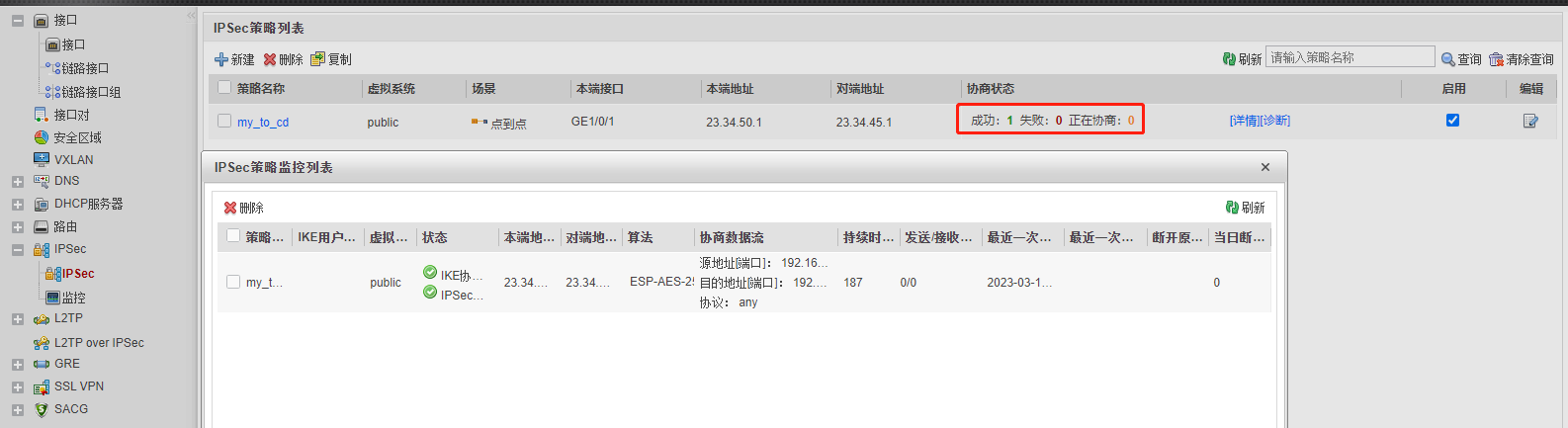

查看建立成功
在CE1上配置路由，将绵阳公司主机访问server2的回包流量引入VPN设备
```
[~HUAWEI]ip route-static 192.168.100.0 24 192.168.20.100
[*HUAWEI]commit
```

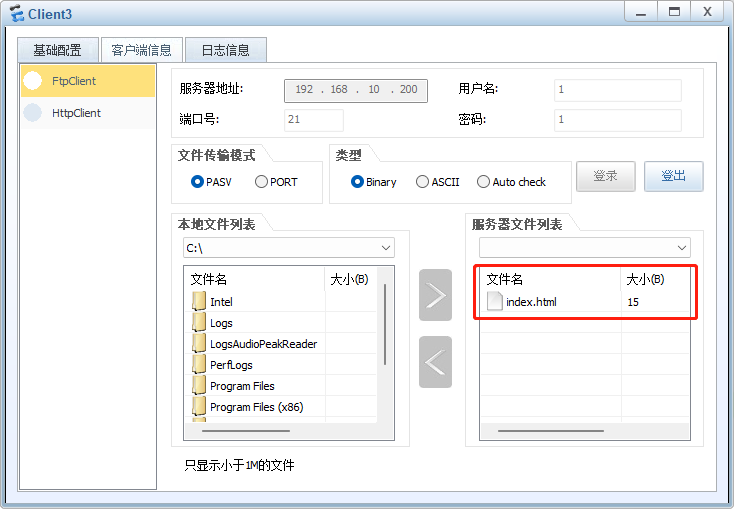

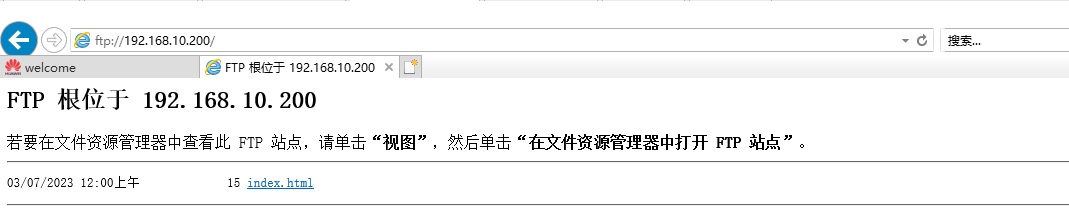

使用绵阳公司主机访问server2的FTP服务

6、SSL VPN需求（FW3作为SSL VPN设备为出差在外员工提供服务）

创建ssl vpn（需要在命令行创建）

[chengduVPN]v-gateway sslvpn1 192.168.20.100 private woniuxy.com
#sslvpn1           		指定vpn名字
#192.168.30.150       	指定vpnIP
#private				指定域名

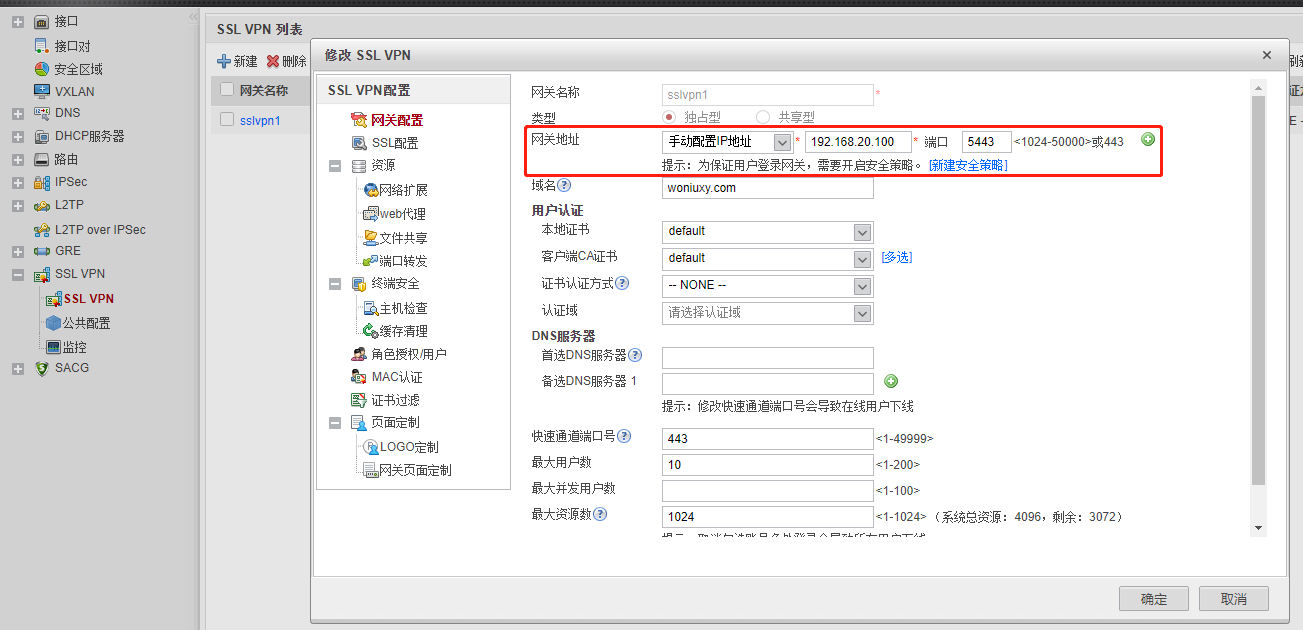

网关配置

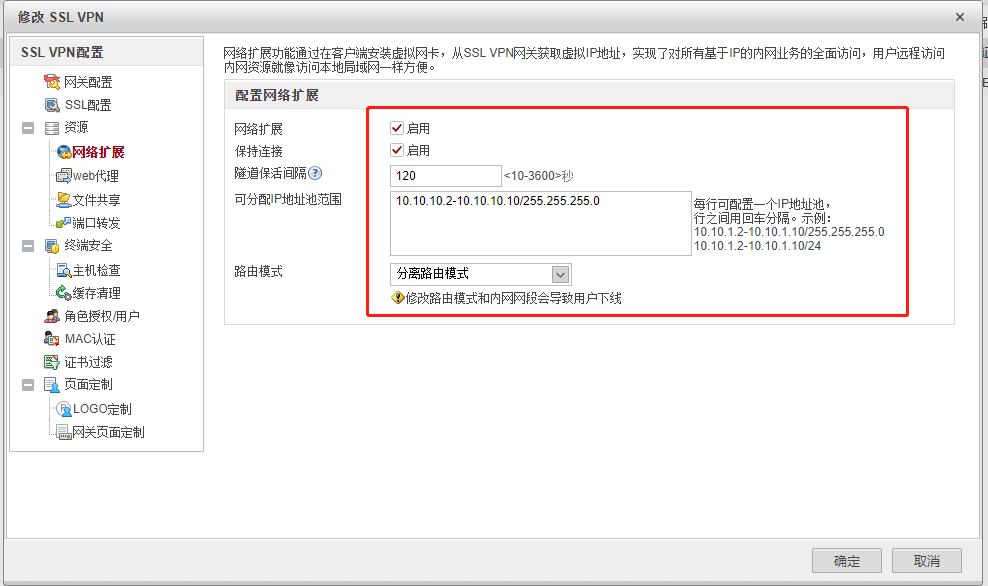

开启网络扩展（使连接上的主机可以使用网络扩展功能）

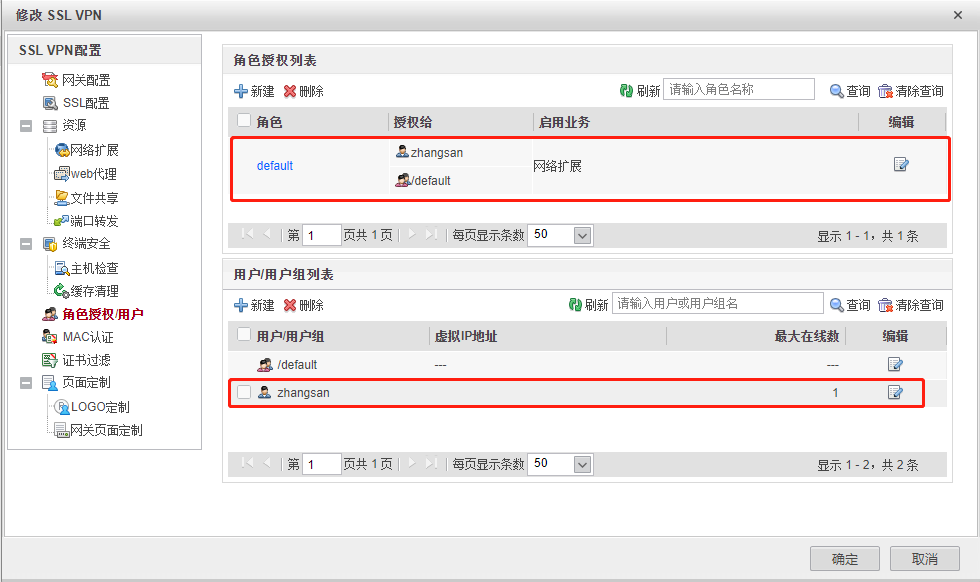

创建对应用户并添加到对应角色并授予对应权限

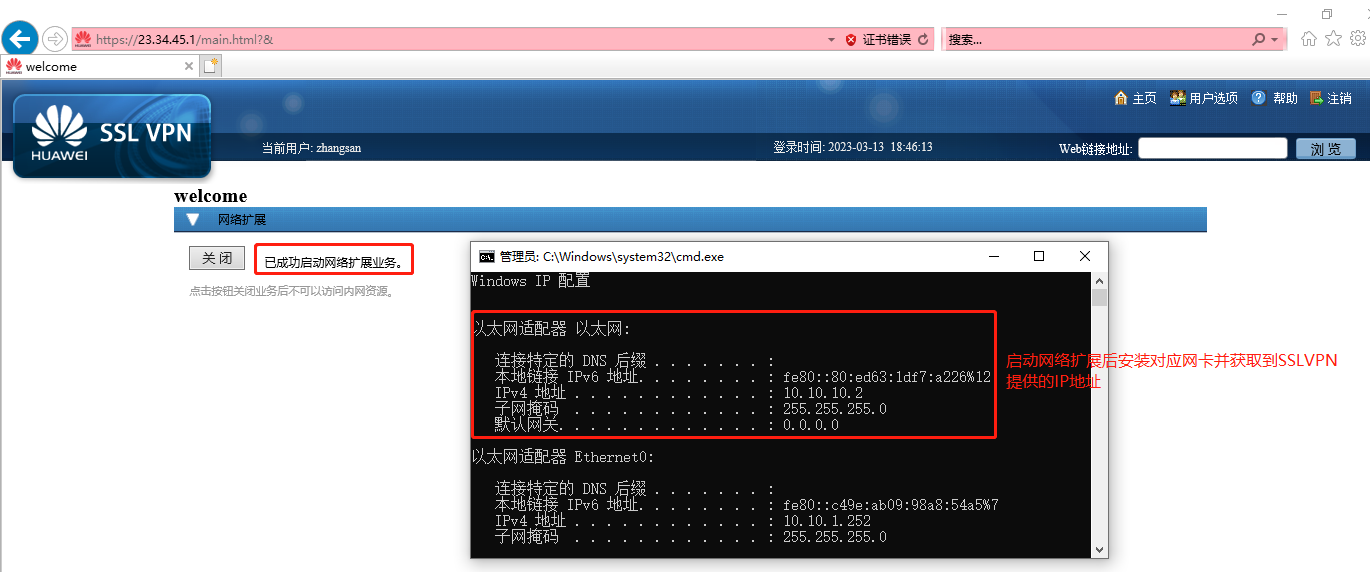

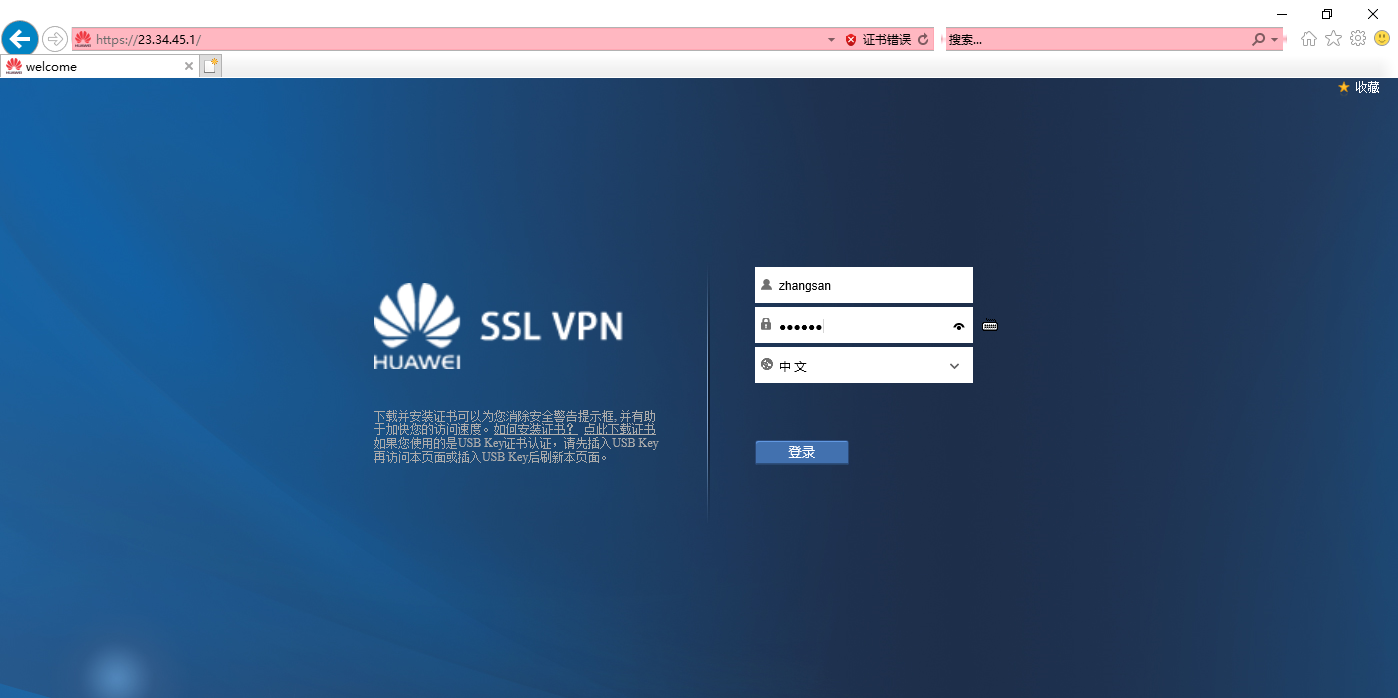

使用出差在外员工主机（酒店客户机）验证

在CE1上添加路由，使用酒店主机访问酒店内部资源

[~HUAWEI]ip route-static 10.10.10.0 24 192.168.20.100
[*HUAWEI]commit

7、安全防护配置

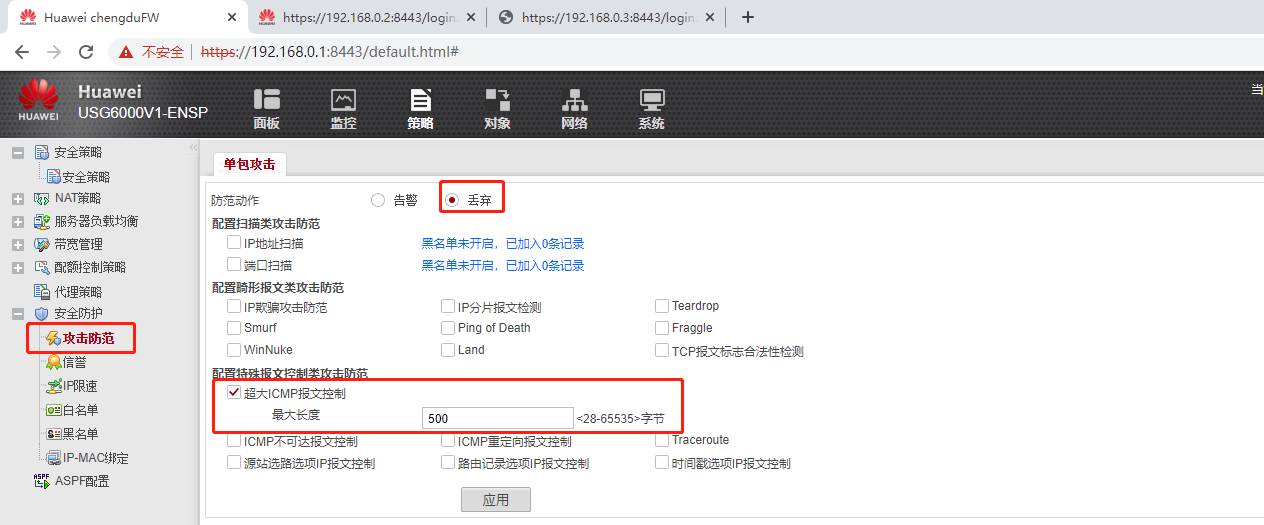

成都FW1上配置超大ICMP报文控制，超过500字节的ICMP报文直接丢弃

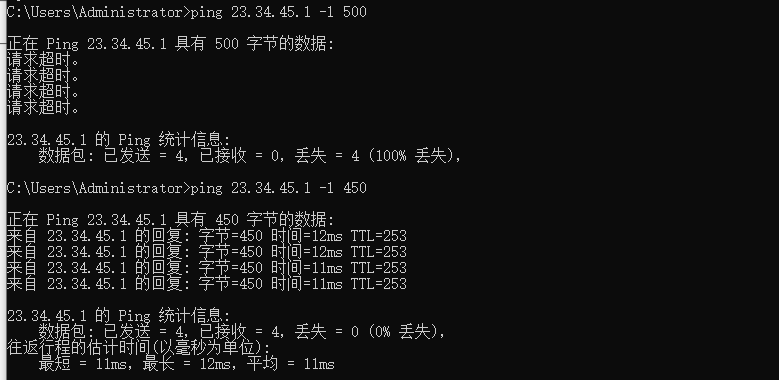

验证效果
