问：

在ShadeOn模式下，能否始终绘制黑色线框？（忽略后facelist或vdPolyface的颜色）

答：

在版本6021中，在vdLayout，vdViewPort和vdDocument对象中添加了一个新属性EdgeColor。此属性仅适用于多边形边缘可见的Hide，Wire3D和ShadeON模式。

在3d中渲染时获取/设置所有面的边的显示颜色。（当RenderMode为Wire3d时，Hide或ShadeOn）默认值为Color.Empty时，边的颜色具有其实体的颜色，从vdDocument对象获取/设置此属性时，将会获取/设置ActiveLayOut的ActiveLayOut或ActiveViewPort边缘的显示颜色（如果存在）。

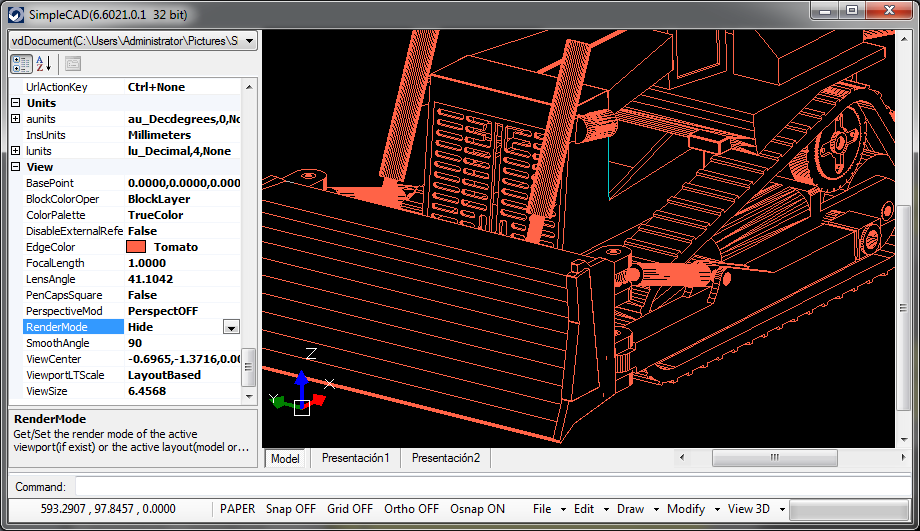

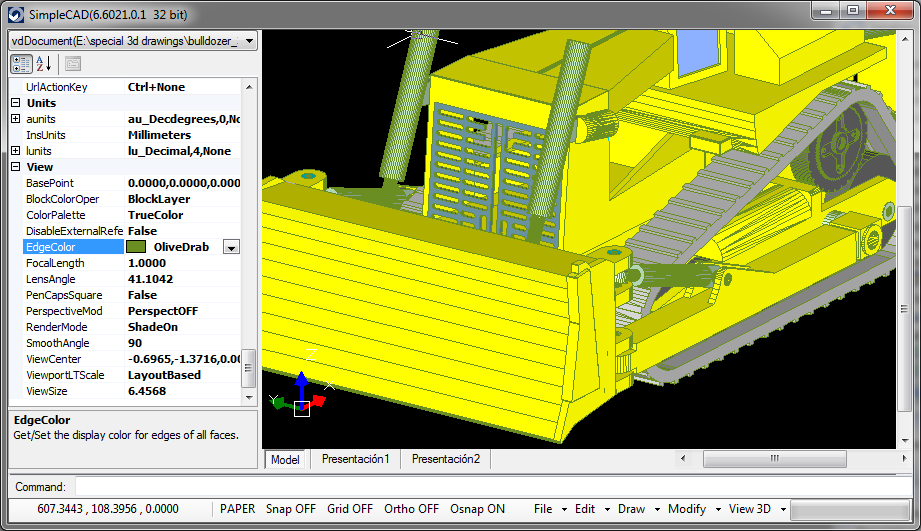

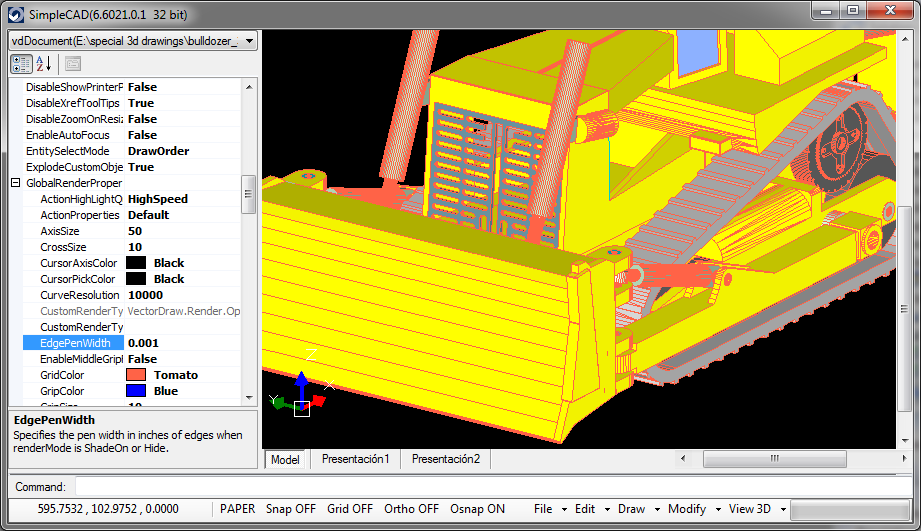

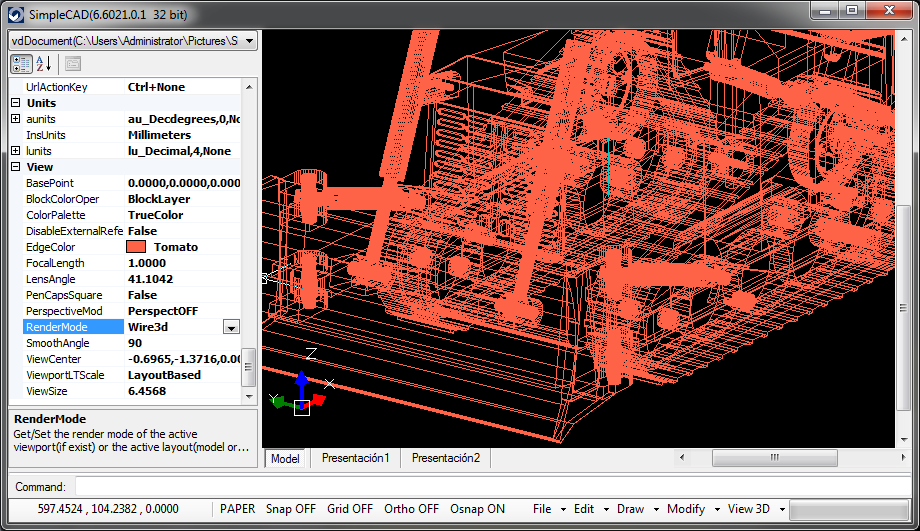

在GlobalRenderProperties中也可以选择属性EdgePenWidth，您可以选择ShadeOn和Wire3D以及Hide模式中的线条厚度。查看同一图纸中的一些图像，并更改上述属性：

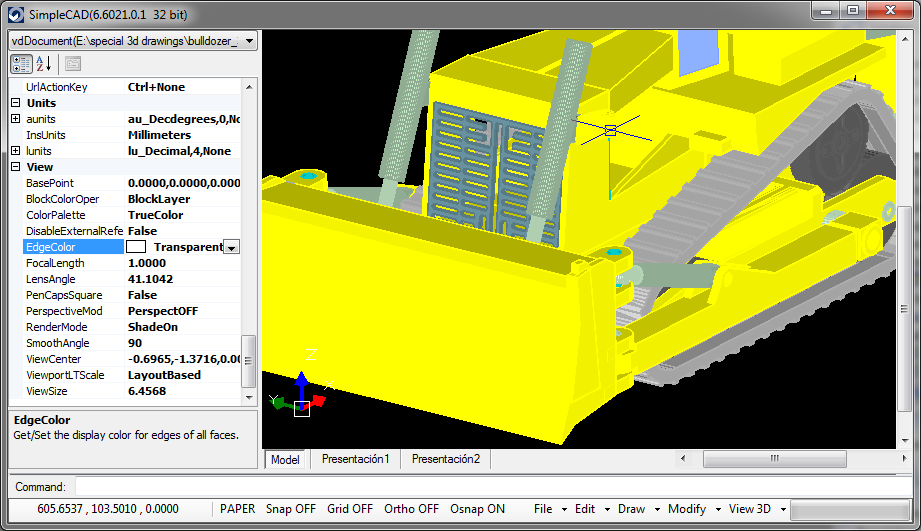

ShadeOn中的原始文件，默认为EdgeColor（Color.Empty）和EdgePenWidth（0.0016英寸，屏幕大约2像素）

The original file in ShadeOn with default EdgeColor (Color.Empty) and EdgePenWidth (0.0016 of an inch, about 2 pixels in screen)
